Утв. Постановлением Государственного комитета СССР по стандартам от 20 декабря 1984 г. N 4851
Государственный стандарт Союза ССР ГОСТ 26384-84
"БАНКИ ЖЕСТЯНЫЕ ЦИЛИНДРИЧЕСКИЕ КРУГЛЫЕ ДЛЯ КОНСЕРВОВ. РАЗМЕРЫ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ"
Cylindric round tins for canned food. Sizes of constructive elements
Срок действия установлен с 1 января 1987 г.
до 1 января 1992 г.
Ограничение срока действия снято в 1991 г.
1. Настоящий стандарт распространяется на цилиндрические круглые банки по ГОСТ 5981-82 и крышки к ним, изготовляемые из жести, и устанавливает форму и размеры конструктивных элементов неукупоренных банок и крышек.
2. Классификация конструктивных элементов банок и крышек, а также их параметров и соответствующие термины и определения - по ГОСТ 24373-80.
3. Настоящий стандарт применяют совместно с ГОСТ 18212-79 и ГОСТ 24664-81.
4. Размеры сборных банок должны соответствовать указанным на черт. 1 и в табл. 1.

Таблица 1
| |
мм
| |
Таблица 1
|
Обозначение банки по
ГОСТ 5981-82
|
Внутренний диаметр банки d
|
Высота банки H1
|
Ширина борта b
( )
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
34
|
50, 5
|
±0, 10
|
41, 7
|
±0, 35
|
2, 8
|
24
|
53, 7
|
10
|
58, 7
|
36
|
75, 7
|
25
|
83, 5
|
±0, 50
|
39
|
113, 5
|
35
|
59, 5
|
46, 7
|
±0, 35
|
20
|
62, 7
|
23
|
75, 7
|
4
|
72, 8
|
70, 2
|
7
|
83, 5
|
±0, 50
|
9
|
95, 2
|
46
|
108, 5
|
43
|
114, 2
|
22
|
74, 1
|
39, 6
|
±0, 35
|
38
|
83, 4
|
45, 8
|
5
|
51, 8
|
6
|
56, 4
|
37
|
91, 0
|
26, 8
|
40
|
41, 8
|
41
|
69, 8
|
42
|
75, 8
|
44
|
94, 5
|
±0, 50
|
45
|
125, 5
|
21
|
99, 0
|
20, 8
|
±0, 35
|
2
|
26, 8
|
3
|
40, 2
|
8
|
53, 0
|
11
|
69, 8
|
12
|
81, 6
|
±0, 50
|
13
|
123, 6
|
14
|
153, 1
|
±0, 15
|
172, 0
|
3, 0
|
47
|
267, 0
|
15
|
215, 0
|
±0, 20
|
249, 3
|
3, 2
|
48
|
228, 0
|
252, 3
|
Примечание. Размер высоты банки H1 является факультативным до 1 января 1989 г.
4.1. Размеры борта, указанные на черт. 1 знаком "*", определяются технологическим инструментом по ГОСТ 18212-79 и контролируются на нем.

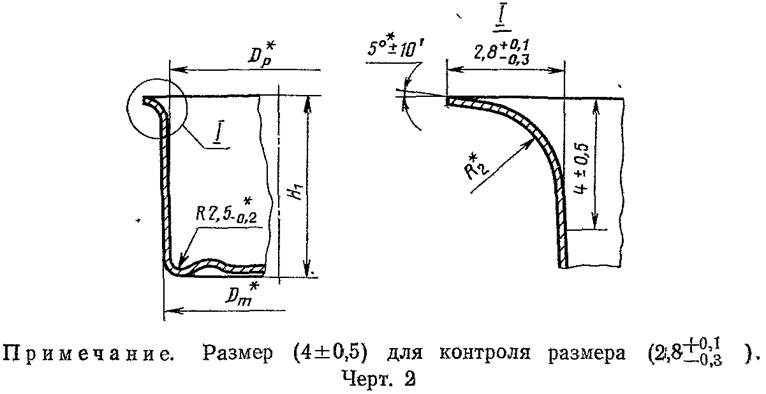

5. Размеры цельных банок должны соответствовать указанным на черт. 2 и в табл. 2 и 3.

Таблица 2
мм
|
Обозначение банки по ГОСТ 5981-82
|
Номинальный внутренний диаметр d
|
Высота банки H1 (пред. откл. ±0, 30)
|
57
|
72, 8
|
16, 8
|
58
|
20, 8
|
59
|
24, 8
|
60
|
26, 8
|
1
|
30, 3
|
4
|
69, 8
|
38
|
83, 4
|
45, 8
|
37
|
91, 0
|
26, 8
|
40
|
41, 8
|
41
|
69, 8
|
21
|
99, 0
|
19, 8
|
2
|
27, 3
|
3
|
38, 3
|
8
|
50, 3
|
Примечание. Размер высоты банки H1 является факультативным до 1 января 1989 г.
Таблица 3
мм
|
Номинальный внутренний диаметр банки d
|
Номинальная толщина жести s
|
Наружный диаметр
стенки Dm (по матрице)
|
Внутренний диаметр стенки Dp* (по пуансону)
|
Радиус борта R2* +0, 1
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
72, 8
|
0, 22
|
73, 28
|
+0, 02
|
72, 5-72, 8
|
±0, 05
|
1, 6-2, 0
|
83, 4
|
83, 88
|
83, 1-83, 4
|
91, 0
|
91, 48
|
90, 7-91, 0
|
99, 0
|
0, 22
|
99, 52
|
+0, 03
|
98, 7-99, 0
|
0, 25
|
99, 58
|
______________________________
* Номинальные размеры выбирают в зависимости от механических свойств жести
5.1. Размеры банок, указанные на черт. 2 знаком "*", определяются соответствующими размерами технологического инструмента, приведенными в табл. 3, и контролируются на нем.
6. Размеры крышек должны соответствовать указанным на черт. 3 и в табл. 4.

6.1 Размеры крышек, указанные на черт. 3 знаком "*", определяются технологическим инструментом по ГОСТ 24664-81 и контролируются на нем.
6.2. Радиус завитка определяется соответствующим размером технологического инструмента, приведенным в табл. 5, и контролируется на нем.
Таблица 4
мм
|
Внутренний диаметр банки d
|
Глубина вытяжки крышки С ( )
|
Наружный диаметр крышки D1 (пред. откл. ±0, 30)
|
Внутренний диаметр завитка крышки D2 (пред. откл. ±0, 30)
|
Количество крышек n в стопе высотой 50 мм, шт.
( )
|
50, 5
|
2, 95
|
60, 0
|
58, 2
|
29
|
59, 5
|
69, 1
|
67, 4
|
72, 8
|
3, 0
|
83, 0
|
81, 1
|
28
|
74, 1
|
84, 1
|
82, 2
|
83, 4
|
93, 4
|
91, 6
|
91, 0
|
101, 3
|
99, 4
|
99, 0
|
109, 5
|
107, 5
|
27
|
153, 1
|
3, 05
|
164, 3
|
162, 1
|
25
|
215, 0
|
3, 10
|
227, 2
|
224, 7
|
24
|
223, 0
|
235, 2
|
232, 7
|
Примечание. Размеры D1 и D2 являются факультативными до 1 января 1989 г.
Таблица 5
|
мм
|
Внутренний диаметр банки
|
Радиус завитка R (пред. откл. +0, 1)
|
Св. 43, 5 до 122, 0 включ.
|
0, 9
|
" 122, 0 " 248, 0 "
|
1, 0
|
7. Параметры продольного шва приведены в рекомендуемом приложении 1, параметры закаточного шва - в рекомендуемом приложении 2.
8. Межоперационные размеры заготовок банок и крышек приведены в справочном приложении 3.
Указанные размеры соответствуют рекомендуемым параметрам продольного и закаточного швов (рекомендуемые приложения 1 и 2).
9. Допускается по согласованию с потребителем изготовлять банки и крышки с другими размерами элементов, соответствующими технологическому инструменту, введенному в эксплуатацию до 01.01.1987 г.
Приложение 1
Рекомендуемое
Параметры продольного шва
1. Конструктивные элементы и размеры продольного шва неотбортованного корпуса сборных банок с внутренним диаметром свыше 43, 5 до 186, 0 мм приведены на чертеже.
Наружная сторона торцовой зоны (нахлестки) может быть выполнена в одном из двух исполнений (вариант 1 или 2).
Размеры (5, 4±0, 05); (1, 20±0, 05) и (17°±10') контролируют на технологическом инструменте.
2. Номинальную длину консоли внутреннего крючка A2 в миллиметрах вычисляют по формуле
A2=Нв-12, 8,
где Hb - ширина бланка (см. приложение 3).
3. Максимальные значения толщины замка (z) и толщины нахлестки (х) в миллиметрах неотбортованного корпуса после пайки в зависимости от толщины жести корпуса (s) вычисляют по формулам:
z=4s+0, 20;
x=2s+0, 25.
4. Расчетные значения ширины шва (В) и ширины наружного крючка (b1) в миллиметрах вычисляют по формулам:
B=1, 7+3s;
b1=1, 7+1, 5s.

Приложение 2
Рекомендуемое
Параметры закаточного шва
1. Размеры элементов закаточного шва в зависимости от диаметра банки и толщины жести приведены на черт. 1 и в табл. 1.

2. Номинальное значение толщины закаточного шва Т определяется по номограмме черт. 2 в зависимости от толщины жести корпуса s и дна t каждой контролируемой банки. Действительное замеренное значение толщины закаточного шва не должно отклоняться от определенного по номограмме более чем на 0, 1 мм.
3. Ширина перекрытия закаточного шва Е должна быть не менее значения, оговоренного в табл. 2.
4. Коэффициент опускания K0 должен быть не более 0, 3. K0 вычисляют по формуле
,
где F и G - значения размеров элементов шва, определяемых в соответствии с черт. 1.
Таблица 1
Размеры элементов закаточного шва
мм
|
Интервалы внутренних диаметров
|
Толщина жести (номин.)
|
Ширина шва L
|
Глубина посадки C1
|
Ширина крючка корпуса B1
|
Ширина крючка крышки B2
|
дна t
|
корпуса s
|
Номин.
|
Пред.
откл.
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
Номин.
|
Пред. откл.
|
Св. 43, 5 до 59, 5 включ.
|
0, 20
|
0, 18
0, 20
|
2, 90
|
+0, 25
-0, 10
|
3, 10
|
+0, 30
-0, 10
|
1, 95
|
+0, 25
-0, 15
|
1, 75
|
+0, 25
-0, 15
|
0, 22
|
0, 20
|
2, 95
|
1, 85
|
Св. 59, 5 до 91, 0 включ.
|
0, 22
|
0, 20
0, 22
|
3, 00
|
3, 15
|
+0, 30
-0, 10
|
2, 00
|
1, 90
|
0, 25
|
0, 22
|
Св. 91, 0 до 122, 0 включ.
|
0, 25
|
0, 22
0, 25
|
3, 05
|
1, 95
|
0, 28
|
0, 25
|
Св. 122, 0 до 186, 0 включ.
|
0, 28
|
0, 25
0, 28
|
3, 10
|
3, 20
|
2, 05
|
2, 00
|
0, 32
|
0, 28
|
Св. 186, 0 до 248, 0 включ.
|
0, 32
|
0, 28
0, 32
|
3, 15
|
+0, 25
-0, 15
|
3, 25
|
+0, 35
-0, 10
|
2, 10
|
2, 05
|
0, 36
|
0, 32
|
Номограмма для определения толщины закаточного шва

Таблица 2
Ширина перекрытия закаточного шва Е
мм
|
Интервалы внутренних диаметров банок
|
Е, не менее
|
Св. 43, 5 до 59, 5 включ.
|
0, 9*
|
1, 0
|
" 59, 5 " 91, 0 "
|
1, 05
|
" 91, 0 " 122, 0 "
|
1, 10
|
" 122, 0 " 186, 0 "
|
1, 15
|
" 186, 0 " 248, 0 "
|
1, 25
|
______________________________
* При толщине материала дна t=0, 20 мм.
Примечание. Указанные значения Е соответствуют минимальному коэффициенту перекрытия Kп=0, 45.
Kп вычисляют по формуле
,
где G - размер элемента шва согласно черт. 1.
Приложение 3
Справочное
Размеры заготовок для изготовления банок и крышек
1. Размеры бланков для изготовления корпусов банок (черт. 1) приведены в табл. 1. Указанные размеры бланков соответствуют параметрам продольного и закаточного швов, приведенных в рекомендуемых приложениях 1 и 2.

Таблица 1
мм
|
Обозначение банки по ГОСТ 5981-82
|
Длина бланка Lb
|
Ширина бланка Hb
|
Обозначение банки по ГОСТ 5981-82
|
Длина бланка Lb
|
Ширина бланка Hb
|
34
|
165, 9
|
45, 1
|
37
|
293, 3
|
30, 1
|
24
|
57, 1
|
40
|
45, 1
|
10
|
62, 1
|
41
|
73, 1
|
36
|
79, 1
|
42
|
79, 1
|
25
|
86, 9
|
44
|
97, 9
|
39
|
116, 9
|
45
|
128, 9
|
35
|
194, 1
|
50, 1
|
21
|
318, 7
|
24, 1
|
20
|
66, 1
|
2
|
30, 1
|
23
|
79, 1
|
3
|
43, 5
|
4
|
236, 0
|
73, 5
|
8
|
56, 3
|
7
|
86, 9
|
11
|
73, 1
|
9
|
98, 5
|
12
|
84, 9
|
46
|
111, 9
|
13
|
126, 9
|
43
|
117, 5
|
14
|
-
|
175, 3
|
22
|
240, 2
|
42, 9
|
47
|
270, 3
|
38
|
269, 5
|
49, 1
|
15
|
252, 9
|
5
|
55, 1
|
48
|
255, 9
|
6
|
59, 8
|
2. Высоту H0 (черт. 2) корпусов банок в миллиметрах вычисляют по формуле
,
где Н и δH - соответственно наружная высота и допускаемое отклонение по высоте по ГОСТ 5981-82;
ΔH0 - уменьшение высоты корпуса по сравнению с высотой неотбортованного корпуса.
Значения ΔH0 приведены в табл. 2.

Таблица 2
мм
|
Интервалы внутренних диаметров банок
|
ΔH0
|
Св. 43.5 до 59, 5 включ.
|
3, 20
|
" 59, 5 " 91, 0 "
|
3, 10
|
" 91, 0 " 122, 0 "
|
3, 00
|
" 122, 0 " 186, 0 "
|
3, 10
|
" 186, 0 " 248, 0 "
|
3, 40
|
3. Размеры элементов поля концов, диаметры фланцев d3 (по формующему инструменту) и диаметры вырубки Db для их изготовления (черт. 3) - по ГОСТ 24664-81. Указанные значения диаметров Db соответствуют параметрам закаточного шва, приведенным в рекомендуемом приложении 2.
4. Размеры борта фланца крышки приведены на черт. 3 и в табл. 3.

Таблица 3
мм
|
Интервалы внутренних диаметров
|
Высота борта фланца
|
Св. 43, 5 до 59, 5 включ.
|
1, 70
|
" 59, 5 " 91, 0 "
|
1, 80
|
" 91, 0 " 122, 0 "
|
1, 90
|
" 122, 0 " 186, 0 "
|
2, 05
|
" 186, 0 " 248, 0 "
|
2, 15
|
