ГОСТ 28101-2015 (ISO 5609-2:2012, ISO 5609-3:2012, ISO 5609-4:2012, ISO 5609-5:2012, ISO 5609-6:2012) РЕЗЦЫ РАСТОЧНЫЕ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ СМЕННЫХ МНОГОГРАННЫХ ПЛАСТИН. РАЗМЕРЫ

ГОСТ 28101-2015 (ISO 5609-2:2012, ISO 5609-3:2012, ISO 5609-4:2012, ISO 5609-5:2012, ISO 5609-6:2012) РЕЗЦЫ РАСТОЧНЫЕ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ СМЕННЫХ МНОГОГРАННЫХ ПЛАСТИН. РАЗМЕРЫ

Введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 9 июня 2016 г. N 589-ст
Межгосударственный стандарт ГОСТ 28101-2015 (ISO 5609-2:2012, ISO 5609-3:2012, ISO 5609-4:2012, ISO 5609-5:2012, ISO 5609-6:2012)
РЕЗЦЫ РАСТОЧНЫЕ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ СМЕННЫХ МНОГОГРАННЫХ ПЛАСТИН. РАЗМЕРЫ

Boring tools with mechanically clamped indexable insert. Dimensions

Дата введения - 1 января 2017 г.

Взамен ГОСТ 28101-89

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Подготовлен Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 Внесен Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Азербайджан

AZ

Азстандарт

Армения

AM

Минэкономики Республики Армения

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Россия

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

Туркменистан

TM

Главгосслужба "Туркменстандартлары"

Узбекистан

UZ

Узстандарт

Украина

UA

Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 июня 2016 г. N 589-ст межгосударственный стандарт ГОСТ 28101-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:

ISO 5609-2:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 2. Тип F" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 2: Style F", MOD);

ISO 5609-3:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 3. Тип K" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 3: Style K", MOD);

ISO 5609-4:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 4. Тип L" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 4: Style L", MOD);

ISO 5609-5:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 5. Тип U" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 5: Style U", MOD);

ISO 5609-6:2012 "Оправки инструментальные для растачивания на токарном станке с цилиндрическим хвостовиком для многогранных режущих пластин. Часть 6. Тип Q" ("Tool holder for international turning with cylindrical shank for indexable inserts - Part 6: Style Q", MOD).

Международный стандарт разработан техническим комитетом по стандартизации ISO/TC29 "Инструмент", подкомитетом SC 9 "Инструменты с режущими кромками из твердых режущих материалов" Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования указанных международных стандартов для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

6 Взамен ГОСТ 28101-89

1 Область применения

Настоящий стандарт распространяется на расточные резцы с круглым сечением державки с механическим креплением сменных многогранных режущих пластин из твердых сплавов, безвольфрамовых твердых сплавов и керамики.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ ISO 5609-2015 Резцы расточные с механическим креплением сменных многогранных пластин. Обозначение.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года и по выпускам ежемесячного информационного указателя "Национальные стандарты", за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Типы и обозначение

3.1 Расточные резцы следует изготовлять типов:

F, K, L, U, Q.

3.2 Обозначение расточных резцов с механическим креплением сменных многогранных пластин - по ГОСТ ISO 5609.

4 Размеры

4.1 Размеры резцов типа F

Резцы типа F следует изготовлять двух исполнений:

- С - с ромбической пластиной 80°;

- Т - с трехгранной пластиной.

4.1.1 Основные размеры резцов типа F, исполнения С должны соответствовать указанным на рисунке 1 и в таблице 1.

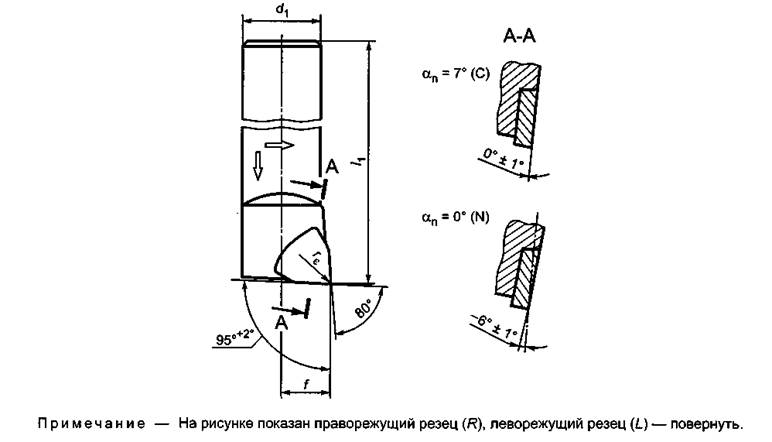

Рисунок 1

Таблица 1

Размеры в миллиметрах

Обозначение*

d1

g7

l1

k16

l2

f

-0, 25

D

не менее

s

●08F - SCFCR 06

●08F - SCFCL 06

8

80

6, 4

6

11

2, 38

●10Н - SCFCR 06

●10Н - SCFCL 06

10

100

6, 4

7

13

2, 38

* Вместо "●" в обозначении указывают символ типа державки по ГОСТ ISO 5609.

4.1.2 Основные размеры резцов типа F, исполнения Т должны соответствовать указанным на рисунке 2 и в таблице 2.


Рисунок 2

Таблица 2

Размеры в миллиметрах

Обозначение*

d1

g7

l1

k16

l2

f

- 0, 25

D

не менее

s

●10Н - STFCR 11

●10Н - STFCL 11

10

110

11, 0

7

13

2, 38

●12 K - STFCR 11

●12 K - STFCL 11

12

125

9

16

2, 38

●16М - STFCR 11

●16М - STFCL 11

16

150

11

20

2, 38

●16М - CTFPR 11

●16М - CTFPL 11

3, 18

●20Q - STFCR 16

●20Q - STFCL 16

20

180

16, 5

13

25

3, 97

●20Q - CTFPR 16

●20Q - CTFPL 16

3, 18

●25 R - STFCR 16

●25 R - STFCL 16

25

200

17

32

3, 97

●25 R - CTFPR 16

●25 R - CTFPL 16

3, 18

●32S - STFCR 16

●32S - STFCL 16

32

250

22

40

3, 97

●32S - PTFNR 16

●32S - PTFNL 16

4, 76

●32S - CTFPR 16

●32S - CTFPL 16

3, 18

●40Т - STFCR 16

●40Т - STFCL 16

40

300

27

50

3, 97

●40Т - PTFNR 16

●40Т - PTFNL 16

4, 76

●40Т - CTFPR 16

●40Т - CTFPL 16

3, 18

●40Т - STFCR 22

●40Т - STFCL 22

22, 0

4, 76

●40T - PTFNR 22

●40T - PTFNL 22

●40T - CTFPR 22

●40T - CTFPL 22

●50U - STFCR 22

●50U - STFCL 22

50

350

35

63

4, 76

●50U - PTFNR 22

●50U - PTFNL 22

●50U - CTFPR 22

●50U - CTFPL 22

●60V - STFCR 22

●60V - STFCL 22

60

400

43

80

4, 76

●60V - PTFNR 22

●60V - PTFNL 22

●60V - CTFPR 22

●60V - CTFPL 22

* Вместо "●" в обозначении указывают символ типа державки по ГОСТ ISO 5609.

Примечание - обозначение размеров D и S см. рисунок 1.

4.1.3 Радиус при вершине rε

Значения f и l1, приведенные в таблицах 1 и 2, применимы к резцам со сменными пластинами, имеющими радиус при вершине rε в соответствии с таблицей 3.

Таблица 3

В миллиметрах

l2

rε

6, 4

0, 4

11, 0

16, 5

0, 8

22, 0

4.2 Размеры резцов типа K

Резцы типа K - с квадратной пластиной S.

4.2.1 Основные размеры резцов типа K должны соответствовать указанным на рисунке 3 и в таблице 4.


Рисунок 3

Таблица 4

Размеры в миллиметрах

Обозначение*

d1

g7

l1

k16

l2

а

f

-0, 25

D

не менее

s

●16М - SSKCR 09

16

150

9, 52

2, 2

11

20

3, 18

●16М - SSKCL 09

●16М - CSKPR 09

●16М - CSKPL 09

●20Q - SSKCR 09

20

180

13

25

●20Q - SSKCL 09

●20Q - CSKPR 09

●20Q - CSKPL 09

●25R - SSKCR 09

25

200

17

32

●25R - SSKCL 09

●25R - CSKPR 09

●25R - CSKPL 09

●25R - SSKCR 12

12, 7

3, 1

4, 76

●25R - SSKCL 12

●25R - CSKPR 12

3, 18

●25R - CSKPL 12

●32S - SSKCR 12

32

250

22

40

4, 76

●32S - SSKCL 12

●32S - PSKNR 12

●32S - PSKNL 12

●32S - CSKPR 12

3, 18

●32S - CSKPL 12

●40Т - SSKCR 12

40

300

27

50

4, 76

●40Т - SSKCL 12

●40Т - PSKNR 12

●40Т - PSKNL 12

●40Т - CSKPR 12

3, 18

●40Т - CSKPL 12

●50U - SSKCR 15

50

350

15, 88

3, 8

35

63

5, 56

●50U - SSKCL 15

●50U - PSKNR 15

6, 35

●50U - PSKNL 15

●50U - PSKNR 19

19, 05

4, 6

●50U - PSKNL 19

●50U - CSKPR 19

4, 76

●50U - CSKPL 19

●60V - SSKCR 15

60

400

15, 88

3, 8

43

80

5, 56

●60V - SSKCL 15

●60V - PSKNR 15

6, 35

●60V - PSKNL 15

●60V - PSKNR 19

19, 05

4, 6

●60V - PSKNL 19

●60V - CSKPR 19

4, 76

●60V - CSKPL 19

* Вместо "●" в обозначении указывают символ типа державки по ГОСТ ISO 5609.

4.2.2 Радиус при вершине rε

Значения f и l1 приведенные в таблице 4, применимы к резцам со сменными пластинами, имеющими радиус при вершине rε в соответствии с таблицей 5.

Таблица 5

В миллиметрах

l2

rε

9, 52

0, 8

12, 7

15, 88

1, 2

19, 05

4.3 Размеры резцов типа L

Резцы типа L следует изготовлять двух исполнений:

- С - с ромбической пластиной с углом 80°;

- W - с шестигранной пластиной с углом 80°.

4.3.1 Основные размеры резцов типа L, исполнения С должны соответствовать указанным на рисунке 4 и в таблице 6.


Рисунок 4

Таблица 6

Размеры в миллиметрах

Обозначение*

d1

g7

l1

k16

l2

f

-0, 25

D

не менее

s

●08F - SCFCR 06

●08F - SCFCL 06

8

80

6, 4

6

11

2, 38

●10Н - SCFCR 06

●10Н - SCFCL 06

10

100

7

13

●12K - SCLCR 09

●12K - SCLCL 09

12

125

9

16

●16М - SCLCR 09

●16М - SCLCR 09

16

150

9, 7

11

20

3, 97

●20Q - SCLCR 09

●20Q - SCLCL 09

20

180

13

25

●25R - SCLCR 12

●25R - SCLCL 12

25

200

12, 9

17

32

4, 76

●32S - SCLCR 12

●32S - SCLCL 12

32

250

22

40

●32S - PCLNR 12

●32S - PCLNL 12

●40T - SCLCR 12

●40T - SCLCL 12

40

300

27

50

●40T - PCLNR 12

●40T - PCLNL 12

●50U - PCLNR 16

●50U - PCLNL 16

50

350

16, 1

35

63

6, 35

●50U - PCLNR 19

●50U - PCLNL 19

19, 3

●60V - PCLNR 16

●60V - PCLNL 16

60

400

16, 1

43

80

●60V - PCLNR 19

●60V - PCLNL 19

19, 3

* Вместо "●" в обозначении указывают символ типа державки по ГОСТ ISO 5609

4.3.2 Основные размеры резцов типа L, исполнения W должны соответствовать указанным на рисунке 5 и в таблице 7.


Рисунок 5

Таблица 7

Размеры в миллиметрах

Обозначение*

d1

g7

l1

k16

l2

f

-0, 25

D

не менее

s

●08F - SWLCR L3

●08F - SWLCL L3

8

80

3, 26

6

11

1, 98

●10Н -SWLCR 04

●10Н -SWLCL 04

10

100

4, 34

7

13

2, 38

●12K - SWLCR 04

●12K - SWLCL 04

12

125

9

16

●16M - SWLCR 04

●16M - SWLCL 04

16

150

11

20

●16M - SWLCR 06

●16M - SWLCL 06

6, 52

3, 97

●20Q - SWLCR 06

●20Q - SWLCL 06

20

180

13

25

●25R - SWLCR 06

●25R - SWLCL 06

25

200

17

32

●25R - SWLCR 08

●25R - SWLCL 08

8, 69

4, 76

●32S - SWLCR 06

●32S - SWLCL 06

32

250

6, 52

22

40

3, 97

●32S - SWLCR 08

●32S - SWLCL 08

8, 69

4, 76

●40Т - SWLCR 06

●40Т - SWLCL 06

40

300

6, 52

27

50

3, 97

●40Т - SWLCR 08

●40Т - SWLCL 08

8, 69

4, 76

* Вместо "●" в обозначении указывают символ типа державки по ГОСТ ISO 5609.

Примечание - обозначение размеров l2, D и S см. рисунок 4.

4.3.3 Радиус при вершине rε

Значения f и l1, приведенные в таблицах 6 и 7, применимы к резцам со сменными пластинами, имеющими радиус при вершине rε в соответствии с таблицей 8.

Таблица 8

В миллиметрах

l2 для исполнений

rε

С

W

-

3, 26

0, 4

-

4, 34

6, 4

6, 52

9, 7

8, 69

0, 8

12, 9

-

16, 1

-

1, 2

19, 3

-

4.4 Размеры резцов типа U

Резцы типа U следует изготовлять двух исполнений:

- D - с ромбической пластиной с углом 55°;

- V - с ромбической пластиной с углом 35°.

4.4.1 Основные размеры резцов типа U, исполнения D должны соответствовать указанным на рисунке 6 и в таблице 9.


Рисунок 6

Таблица 9

Размеры в миллиметрах

Обозначение*

d1

g7

l1

k16

l2

f

-0, 25

D

не менее

s

●12K - SDUCR 07

●12K - SDUCL 07

12

125

7, 75

9

16

2, 38

●16М - SDUCR 07

●16М - SDUCL 07

16

150

11

20

●20Q - SDUCR 11

●20Q - SDUCL 11

20

180

11, 6

13

25

3, 97

●25R - SDUCR 11

●25R - SDUCL 11

25

200

17

32

●32S - SDUCR 15

●32S - SDUCL 15

32

250

15, 5

22

40

4, 76

●32S - PDUNR 15

●32S - PDUNL 15

6, 35

●40Т - SDUCR 15

●40Т - SDUCL 15

40

300

27

50

4, 76

●40Т - PDUNR 15

●40Т - PDUNL 15

6, 35

●50U - SDUCR 15

●50U - SDUCL 15

50

350

35

63

4, 76

●50U - PDUNR 15

●50U - PDUNL 15

6, 35

●60V - SDUCR 15

●60V - SDUCL 15

60

400

43

80

4, 76

●60V - PDUNR 15

●60V - PDUNL 15

6, 35

* Вместо "●" в обозначении указывают символ типа державки по ГОСТ ISO 5609.

4.4.2 Основные размеры резцов типа U, исполнения V должны соответствовать указанным на рисунке 7 и в таблице 10.


Рисунок 7

Таблица 10

Размеры в миллиметрах

Обозначение*

d1

g7

l1

k16

l2

f

-0, 25

D

не менее

s

●16М - +VU ++ 11

●16М - +VU ++ 11

16

150

11, 1

11

20

2, 38

●20Q - +VU ++ 11

●20Q - +VU ++ 11

20

180

11, 1

13

25

3, 97

●20Q - +VU ++ 13

●20Q - +VU ++ 13

20

180

11, 1

13

25

3, 97

●25R - +VU ++ 13

●25R - +VU ++ 13

25

200

13, 8

17

32

3, 97

●32S - +VU ++ 16

●32S - +VU ++ 16

32

250

16, 6

22

40

4, 76

* Вместо "●" в обозначении указывают символ типа державки по ГОСТ ISO 5609.

Вместо "+" в обозначении указывают символ на усмотрение производителя.

Примечание - обозначение размеров D и S см. рисунок 6.

4.4.3 Радиус при вершине rε

Значения f и l1, приведенные в таблицах 9 и 10, применимы к резцам со сменными пластинами, имеющими радиус при вершине rε в соответствии с таблицей 11.

Таблица 11

В миллиметрах

l2

rε

7, 75

0, 4

11, 1

0, 8

11, 6

13, 8

15, 5

16, 6

4.5 Размеры резцов типа Q

Резцы типа Q следует изготавливать двух исполнений:

- D - с ромбической пластиной с углом 55°;

- V - с ромбической пластиной с углом 35°.

4.5.1 Основные размеры резцов типа Q, исполнения D должны соответствовать указанным на рисунке 8 и в таблице 12.


Рисунок 8

Таблица 12

Размеры в миллиметрах

Обозначение*

d1

g7

l1

k16

l2

f

-0, 25

D

не менее

s

●12K - SDQCR 07

●12K - SDQCL 07

12

125

7, 75

9

16

2, 38

●16М - SDQCR 07

●16М - SDQCL 07

16

150

11

20

●20Q - SDQCR 11

●20Q - SDQCL 11

20

180

11, 6

13

25

3, 97

●25R - SDQCR 11

●25R - SDQCL 11

25

200

17

32

●32S - SDQCR 15

●32S - SDQCL 15

32

250

15, 5

22

40

4, 76

●40Т - SDQCR 15

●40Т - SDQCL 15

40

300

27

50

●50U - SDQCR 15

●50U - SDQCL 15

50

350

35

63

* Вместо "●" в обозначении указывают символ типа державки по ГОСТ ISO 5609.

4.5.2 Основные размеры резцов типа Q, исполнения V должны соответствовать указанным на рисунке 9 и в таблице 13.


Рисунок 9

Таблица 13

Размеры в миллиметрах

Обозначение*

d1

g7

l1

k16

l2

f

-0, 25

D

не менее

s

●16М - + VQ ++ 11

●16М - + VQ ++ 11

16

150

11, 1

11

20

2, 38

●20Q - + VQ ++ 11

●20Q - + VQ ++ 11

20

180

13

25

3, 97

●20Q - + VQ ++ 13

●20Q - + VQ ++ 13

20

180

13, 8

13

25

●25R - + VQ ++ 13

●25R - + VQ ++ 13

25

200

17

32

●25R - + VQ ++ 16

●25R - + VQ ++ 16

16, 6

4, 76

●32S - + VQ ++ 16

●32S - + VQ ++ 16

32

250

22

40

●40Т - + VQ ++ 16

●40Т - + VQ ++ 16

40

300

27

50

* Вместо "●" в обозначении указывают символ типа державки по ГОСТ ISO 5609.

Вместо "+" в обозначении указывают символ на усмотрение производителя.

Примечание - обозначение размеров D и S см. рисунок 8.

4.5.3 Радиус при вершине rε

Значения для f и l1, приведенные в таблицах 12 и 13, применимы к резцам со сменными пластинами, имеющими радиус при вершине rε в соответствии с таблицей 14.

Таблица 14

В миллиметрах

l2

rε

7, 75

0, 4

11, 1

0, 8

11, 6

13, 8

15, 5

16, 6

5 Пример условного обозначения

Резцы в соответствии с настоящим стандартом следует обозначать:

- резец расточной;

- символы обозначения резца;

- обозначение ГОСТ.

Пример условного обозначения расточного резца с цельной стальной державкой (S), с диаметром хвостовика d1 = 10 мм (10), длиной l1 = 100 мм (Н), для крепления ромбической режущей пластиной через отверстие (S) с углом при вершине 80° (С), типа F, с режущей пластиной с задним углом αn = 7° (С), направление резания - правое (R), с длиной режущей кромки l2 = 6, 4 мм (06), с круглым сечением державки без лысок (10):

Резец расточной S10H - SCFCR 06 - 10 ГОСТ 28101-2015

6 Материал

Резцы расточные в соответствии с настоящим стандартом должны изготавливаться:

- державки - сталь с пределом прочности не менее 1000 Н/мм2 или высокопрочного металла;

- режущие пластины - твердый сплав или керамика.

Материал выбирается на усмотрение производителя.

7 Конструкция

7.1 Тип резца

Резцы расточные в соответствии с настоящим стандартом изготавливаются:

- с отверстием для подачи смазочно-охлаждающей жидкости или без него;

- с антивибрационным устройством или без него;

- твердосплавный резец с неподвижной стальной головкой.

7.2 Тип крепления

Стандартное обозначение способа крепления многогранной пластины установлено в таблицах 1, 2, 4, 6, 7, 9, 10, 12 и 13.

Другие виды крепления - по усмотрению изготовителя.

Символ (буква) в обозначении должен быть заменен соответствующим символом для выбранного способа крепления в соответствии с ГОСТ ISO 5609.

7.3 Толщина пластины - s

Значения толщины пластины s, приведенные в таблицах 1, 2, 4, 6, 7, 9, 10, 12 и 13, относятся к сменным пластинам без опорной пластины и для стандартной конструкции.

Значения толщины пластины резца, отличающиеся от стандартных, должны быть указаны при заказе.

8 Условия поставки

Резцы должны поставляться в комплекте с зажимным устройством, но без сменной пластины.

9 Маркировка

На внутренней боковой стороне резца должны быть нанесены:

- товарный знак предприятия-изготовителя;

- буквенно-цифровое обозначение.


Возврат к списку

(Нет голосов)

Комментарии (0)


Чтобы оставить комментарий вам необходимо авторизоваться
Самые популярные документы
Новости
Все новости
