СП 263.1325800.2016 ПРИСПОСОБЛЕНИЕ МЕТРОПОЛИТЕНОВ ПОД ЗАЩИТНЫЕ СООРУЖЕНИЯ ГРАЖДАНСКОЙ ОБОРОНЫ. ОБЩИЕ ПРАВИЛА ПРОЕКТИРОВАНИЯ

СП 263.1325800.2016 ПРИСПОСОБЛЕНИЕ МЕТРОПОЛИТЕНОВ ПОД ЗАЩИТНЫЕ СООРУЖЕНИЯ ГРАЖДАНСКОЙ ОБОРОНЫ. ОБЩИЕ ПРАВИЛА ПРОЕКТИРОВАНИЯ

Утв. Приказом министерства строительства и жилищно-коммунального хозяйства рф от 16 декабря 2016 г. N 966/пр
Свод правил СП-263.1325800.2016
"ПРИСПОСОБЛЕНИЕ МЕТРОПОЛИТЕНОВ ПОД ЗАЩИТНЫЕ СООРУЖЕНИЯ ГРАЖДАНСКОЙ ОБОРОНЫ. ОБЩИЕ ПРАВИЛА ПРОЕКТИРОВАНИЯ"

Adaptation of subways under the protective constructions of civil defense. General rules of design

Дата введения - 17 июня 2017 г.
Введен впервые

Введение

Настоящий свод правил составлен с целью повышения уровня безопасности людей в защитных сооружениях и сохранности материальных ценностей в соответствии с Федеральным законом от 12 февраля 1998 г. N 28-ФЗ "О гражданской обороне" [2], Федеральным законом от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" [3] и Постановления Правительства Российской Федерации от 29 ноября 1999 г. N 1309 "О порядке создания убежищ и иных объектов гражданской обороны" [4], повышения уровня гармонизации нормативных требований с европейскими и международными нормативными документами, применения единых методов определения эксплуатационных характеристик и методов оценки.

Свод правил "Приспособление метрополитенов под защитные сооружения гражданской обороны. Общие правила проектирования" разработан ФГБУ ВНИИ ГОЧС (ФЦ) (руководитель работы - д-р техн. наук, проф. Г.П. Тонких, канд. техн. наук И.В. Сосунов, Н.Н. Посохов), 26 ЦНИИ филиал ОАО "31 ГПИСС" (д-р техн. наук С.Н. Латушкин), ФГБУ ВНИИПО МЧС России (д-р техн. наук А.П. Чибисов, канд. техн. наук Е.А. Соина; ОАО "Метрогипротранс" (П.Д. Павлов); АО "Мосинжпроект" (Р.Б. Некрасов).

1 Область применения

1.1 Настоящий свод правил устанавливает требования к приспособлению реконструируемых и вновь строящихся станций и линий метрополитенов под защитные сооружения гражданской обороны, которые следует соблюдать при проектировании и эксплуатации объектов метрополитенов.

1.2 Положения настоящего свода правил не распространяются на объекты метрополитена, проектная документация которых до вступления в силу настоящего свода правил получила положительное заключение государственной экспертизы.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 31565-2012 Кабельные изделия. Требования пожарной безопасности

ГОСТ Р 53316-2009 Кабельные линии. Сохранение работоспособности в условиях пожара. Метод испытаний

ГОСТ Р 54812-2011 Дизель-генераторы судовые вспомогательные и аварийные. Типы и основные параметры. Общие технические требования

СП 1.13130.2009 Системы противопожарной защиты. Эвакуационные пути и выходы (с изменением N 1)

СП 3.13130.2009 Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности

СП 5.13130-2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические Нормы и правила проектирования (с изменением N 1)

СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности

СП 52.13330.2011 "СНиП 23-05-95* Естественное и искусственное освещение"

СП 88.13330.2014 "СНиП II-11-77* Защитные сооружения гражданской обороны"

СП 112.13330.2011 "СНиП 21-01-97* Пожарная безопасность зданий и сооружений"

СП 120.13330.2012 "СНиП 32-02-2003 Метрополитены" (с изменением N 1)

СП 165.1325800.2014 "СНиП 2.01.51-90 Инженерно-технические мероприятия по гражданской обороне"

СанПиН 2.1.4.1074-01 Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования - на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год- Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде технических регламентов и стандартов.

3 Термины, определения и сокращения

3.1 В настоящем своде правил применены следующие термины с соответствующими определениями.

3.1.1 воздействия: Нагрузка, изменения температурно-влажностного режима, влияния на защитное сооружение окружающей среды, осадка оснований, изменение свойств материалов во времени и другие факторы, вызывающие изменение напряженно-деформированного состояния строительных конструкций, которые при проведении расчетов допускается задавать в виде эквивалентно-статических нагрузок.

3.1.2 герметичность сооружения: Защитное свойство сооружения, характеризуемое степенью воздухонепроницаемости ограждающих строительных конструкций по границам герметизации, в том числе стыков сборных элементов, входных устройств, мест пропуска коммуникаций, газовоздушных трактов.

3.1.3

гражданская оборона: Система мероприятий по подготовке к защите и по защите населения, материальных и культурных ценностей на территории Российской Федерации от опасностей, возникающих при военных конфликтах или вследствие этих конфликтов, а также при чрезвычайных ситуациях природного и техногенного характера.

[Федеральный закон от 12 февраля 1998 г. N 28-ФЗ, статья 1]

3.1.4 дополнительные сооружения и устройства: Сооружения и устройства, рассчитанные на восприятие заданных воздействий средств поражения (поражающих факторов) и предназначенные для защиты и жизнеобеспечения населения, укрываемого в метрополитене в течение расчетного периода времени, включающие дизельные электростанции, фильтровентиляционные установки, установки водоснабжения, водоотвода и канализации, защитно-герметические затворы, устройства связи и управления.

3.1.5 заложение линии:

глубокое: Заложение, при котором станции и перегонные тоннели сооружаются через вертикальные стволы и наклонные эскалаторные тоннели без вскрытия дневной поверхности;

мелкое: Заложение, при котором объекты метрополитена сооружаются открытым способом (в том числе из-под перекрытия), со вскрытием дневной поверхности, перегонные тоннели - открытым или закрытым способом.

3.1.6

защитное сооружение гражданской обороны; ЗСГО: Специальное сооружение, предназначенное для защиты населения, личного состава сил гражданской обороны, а также техники и имущества гражданской обороны от воздействия средств нападения противника.

[ГОСТ Р 42.0.02-2001, пункт 29]

3.1.7

защита населения в чрезвычайных ситуациях: Совокупность взаимоувязанных по времени, ресурсам и месту проведения мероприятий РСЧС, направленных на предотвращение или максимальное снижение угрозы жизни, здоровью и потерь населения от поражающих факторов и воздействий источников чрезвычайных ситуаций.

[ГОСТ Р 22.0.02-94, пункт 2.3.7]

3.1.8 зона чрезвычайной ситуации: Территория, на которой сложилась чрезвычайная ситуация.

3.1.9 инженерно-технические мероприятия гражданской обороны и предупреждения чрезвычайных ситуаций; ИТМ ГОЧС: Совокупность реализуемых при строительстве проектных решений, направленных на обеспечение защиты населения и территорий и снижение материального ущерба от ЧС техногенного и природного характеров, от опасностей, возникающих при ведении военных конфликтов или вследствие этих конфликтов, а также при диверсиях и террористических актах.

3.1.10 обычное средство поражения: Вид оружия, не относящийся к оружию массового поражения, оснащенный боеприпасами, снаряженными взрывчатыми или горючими веществами.

3.1.11 противорадиационное укрытие; ПРУ: Защитное сооружение гражданской обороны, предназначенное для защиты укрываемых от воздействия ионизирующих излучений при радиоактивном заражении (загрязнении) местности и допускающее непрерывное пребывание в нем укрываемых в течение нормативного времени.

3.1.12 санитарный пропускник (санпропускник): Помещение, предназначенное для смены одежды, санитарной обработки персонала и контроля радиоактивного загрязнения кожных покровов и спецодежды.

3.1.13 сооружение двойного назначения: Инженерное сооружение производственного, общественного, коммунально-бытового или транспортного назначения, приспособленное (запроектированное) для укрывания людей, техники и имущества от опасностей, возникающих при ведении военных конфликтов или вследствие этих конфликтов, диверсиях, в результате аварий на потенциально опасных объектах или стихийных бедствий.

3.1.14 строительная конструкция: Часть защитного сооружения, выполняющая определенные несущие или ограждающие функции.

3.1.15 убежище гражданской обороны (убежище ГО): Защитное сооружение гражданской обороны, предназначенное для защиты укрываемых в течение нормативного времени от расчетного воздействия поражающих факторов ядерного и химического оружия и обычных средств поражения, бактериальных (биологических) средств и поражающих концентраций аварийно химически опасных веществ, возникающих при аварии на потенциально опасных объектах, а также от высоких температур и продуктов горения при пожарах.

3.1.16 укрытие гражданской обороны (укрытие ГО): Защитное сооружение гражданской обороны, предназначенное для защиты укрываемых от фугасного и осколочного действия обычных средств поражения, поражения обломками строительных конструкций, а также от обрушения конструкций вышерасположенных этажей зданий различной этажности.

3.1.17 участок с автономным жизнеобеспечением: Приспособленный под убежище участок линии метрополитена, обеспеченный дополнительными сооружениями и устройствами.

3.1.18 фугасное действие: Действие боеприпасов, при котором цель поражается продуктами взрыва разрывного заряда и образующейся ударной волной.

3.1.19 чрезвычайная ситуация: Обстановка на определенной территории, сложившаяся в результате аварии, опасного природного явления, катастрофы, стихийного или иного бедствия, которые могут повлечь или повлекли за собой человеческие жертвы, ущерб здоровью людей или окружающей среде, значительные материальные потери и нарушение условий жизнедеятельности людей.

3.1.20 шлюз: Часть подземного защитного сооружения, ограниченная по концам защитно-герметическими затворами с блокировкой, не допускающей их одновременного открытия.

3.1.21 эвакуация населения, материальных и культурных ценностей: Комплекс мероприятий по организованному вывозу (выводу) населения, материальных и культурных ценностей из зон возможных опасностей и их размещение в безопасных районах.

3.1.22 эвакуационный выход: Выход наружу без разгерметизации сооружения или в соседний пожарный отсек.

3.1.23 эксплуатационный персонал (персонал): Специально подготовленные лица, прошедшие проверку знаний в объеме, обязательном для данной работы или должности.

3.2 В настоящем своде правил применены следующие сокращения:

АВР - автоматическое включение резерва;

АУПТ - автоматическая установка пожаротушения;

АХОВ - аварийно химически опасные вещества;

ВОУ - водоотливная установка;

ГЖ - горючие жидкости;

ГО - гражданская оборона;

ГСМ - горюче-смазочные материалы;

ДГ - дизель-генератор;

ДПС - диспетчерский пункт станции;

ДПЛ - диспетчерский пункт линии (метрополитена);

ДСУ - дополнительные сооружения и устройства;

ДЭС - дизельная электростанция;

ЗКП ГО и ЧС - защищенный командный пункт органа управления по делам ГО и ЧС;

КП - командный пункт;

КПВВ -

командный

пункт

воздуховыпуска;

КПД -

"

"

ДЭС;

КПЛ -

"

"

линии;

КПМ -

"

"

метрополитена;

КПОПБ -

"

"

охраны порядка и безопасности;

КПОПБС -

"

"

охраны порядка и безопасности станции;

КПОПБУ -

"

"

охраны порядка и безопасности участка;

КПС -

"

"

станции;

КПУ -

"

"

участка;

КПФ -

"

"

ФВУ;

КПШ -

"

"

шлюза;

ОВ - отравляющие вещества;

ОРГ - оперативно-разведывательная группа;

ПЗ - пост у затвора;

ПИ - полная изоляция;

ПП - понизительная подстанция;

ПШЗ - пост у шлюзового затвора;

РУ - распределительное устройство;

СВВ - сейсмовзрывная волна;

СПЗ - система пожарной защиты;

ТПП - тяговопонизительная подстанция;

УАЖ - участок с автономным жизнеобеспечением;

УТВ - установка тоннельной вентиляции;

ФВ - фильтровентиляция;

ФВУ - фильтровентиляционная установка;

ЦУС - центральная усилительная станция;

ЧВ - чистая вентиляция;

ЧС - чрезвычайная ситуация;

ЭМИ - электромагнитный импульс.

4 Общие положения

4.1 Приспособление метрополитена под укрытия гражданской обороны

4.1.1 Объекты метрополитенов, приспосабливаемые под укрытия гражданской обороны, предназначены для защиты укрываемых от фугасного действия обычных средств поражения, поражения обломками строительных конструкций от обрушения вышерасположенных этажей зданий различной этажности и при чрезвычайных ситуациях мирного времени.

4.1.2 Создание и приспособление объектов метрополитена в качестве укрытий гражданской обороны осуществляется в мирное время, а также в период мобилизации и в военное время в соответствии с планами гражданской обороны федеральных органов исполнительной власти и организаций, планами гражданской обороны и защиты населения субъектов Российской Федерации и муниципальных образований.

4.1.3 Ввод укрываемого населения в метрополитен осуществляется в соответствии с 4.3.4, при этом время заполнения не нормируется.

4.1.4 Вывод населения из метрополитена после воздействия средств поражения осуществляется в соответствии с 4.3.5.

4.1.5 Расчетную продолжительность непрерывного пребывания укрываемого населения в сооружениях метрополитенов, приспосабливаемых под укрытие ГО, следует принимать равной 12 ч.

Для обеспечения укрываемых следует предусматривать водоснабжение, канализацию, электроснабжение и инвентарь для размещения людей (лежаки, складные стулья, раскладушки и т.д.) в соответствии с разделами 11, 12.

4.1.6 Управление работой метрополитена в военное время предусматривается из защищенного командного пункта метрополитена в соответствии с 4.3.7, 4.3.8.

4.1.7 Проектирование дополнительных сооружений и устройств следует осуществлять в соответствии с 4.3.6, 4.3.10-4.3.15.

4.1.8 Расчеты укрытий на фугасное действие обычных средств поражения и поражения обломками строительных конструкций от обрушения вышерасположенных этажей зданий различной этажности проводят по методикам, изложенной в СП 88.13330.

Наряд средств поражения определяют территориальные органы МЧС России. При отсутствии данных, для ориентировочной оценки, рекомендуется использовать наряд средств поражения, приведенный в СП 88.13330.

4.2 Приспособление метрополитена под противорадиационные укрытия гражданской обороны

4.2.1 Приспособление станций и линий метрополитена в качестве противорадиационных укрытий ГО осуществляется в случае их расположения в зоне возможного радиоактивного загрязнения от объектов использования атомной энергии.

4.2.2 Приспособление объектов метрополитена в качестве противорадиационных укрытий гражданской обороны следует осуществлять в соответствии с 4.3.

4.2.3 Расчет противорадиационной защиты проводят в соответствии с требованиями СП 88.13330. Зону возможного радиоактивного загрязнения от объектов использования атомной энергии определяют в соответствии с требованиями СП 165.1325800.

4.3 Приспособление метрополитена под убежища гражданской обороны

4.3.1 Объекты метрополитенов, приспосабливаемые под убежища гражданской обороны, предназначены для защиты укрываемого населения в военное время и при чрезвычайных ситуациях мирного времени.

Решение о приспособлении станций и линий метрополитена в качестве убежища ГО принимается органом исполнительной власти субъекта Российской Федерации в соответствии с требованиями СП 120.13330.

В военное время убежища должны обеспечивать защиту от расчетного воздействия средств поражения, высоких температур и продуктов горения при пожарах, бактериальных (биологических) средств, отравляющих веществ, а также при необходимости от аварийно химически опасных веществ, в соответствии с требованиями СП 165.1325800.

Чрезвычайные ситуации мирного времени природного и техногенного характеров определяются исполнительным органом субъекта Российской Федерации совместно с территориальными органами МЧС России по результатам анализа рисков их возникновения.

4.3.2 Сооружения и устройства метрополитенов, эксплуатируемые в мирное время в транспортном режиме, максимально используют в режиме убежища для защиты и жизнеобеспечения укрываемых людей.

Дополнительные сооружения и устройства не должны приводить к ухудшению эксплуатационных качеств сооружений и устройств и нарушению условий работы метрополитена в транспортном режиме.

4.3.3 Все подземные линии метрополитенов должны быть изолированы от внешней среды защитно-герметическими затворами. Приспосабливаемые под убежища линии метрополитена должны быть разделены на участки длиной не более 10 км, в каждом из которых необходимо предусматривать дополнительные сооружения и устройства, обеспечивающие его автономное функционирование (участки с автономным жизнеобеспечением).

Участки необходимо отделять от наружной среды и от других участков защитно-герметическими устройствами. Каждый участок, кроме того, разделяется линиями герметизации на два-три отсека длиной до 5 км с включением в отсек не более трех станций. Режим работы транспортных средств в рабочем режиме на этих участках определяет начальник метрополитена.

4.3.4 Ввод укрываемого населения в метрополитен необходимо предусматривать через входы вестибюлей станций, через дополнительные входы в порталах тоннелей и в середине перегонных тоннелей при расстоянии между осями смежными торцами платформ соседних станций более 3000 м, а также по отдельному заданию в местах расположения предприятий и учреждений.

Расчетное время заполнения станций и тоннелей укрываемыми людьми по сигналам ГО следует принимать равным 10 мин. В отдельных случаях заданием на проектирование допускается увеличение указанного времени до 15 мин.

4.3.5 Для вывода населения из метрополитена после воздействия средств поражения следует предусматривать эвакуационный выход - не менее одного на два-три отсека, приспосабливая для этой цели подземные сооружения метрополитенов, сообщающиеся с поверхностью земли. Для этой цели следует использовать:

а) на линиях мелкого заложения - подземные вестибюли станций с примыкающими к ним подземными пешеходными переходами, порталы тоннелей, стволы шахт вентиляционных установок, дополнительные входы на перегонах;

б) на линиях глубокого заложения - эскалаторные тоннели и подземные вестибюли станций с примыкающими к ним подземными пешеходными переходами, эскалаторные тоннели и наземные вестибюли, дополнительные входы на перегонах.

Эвакуационный выход должен располагаться за пределами зон возможных завалов.

4.3.6 Проектирование дополнительных сооружений и устройств должно осуществляться исходя из следующих условий:

- размеры (интервалы) движения поездов в военное время устанавливают в соответствии с объемами намечаемых перевозок;

- число обращающихся на линии поездов определяют исходя из условий их расстановки: по два поезда на каждой станции и по одному - на каждом станционном пути. Расстановка поездов в перегонных тоннелях не предусматривается;

- на платформах станций предусматриваются сходные устройства для спуска людей на путь;

- длина состава для условий военного времени определяется с учетом возможности использования сходных устройств;

- световая маскировка наземных объектов и входов в подземные объекты обеспечивается путем централизованного отключения осветительных приборов или механического закрытия светящихся объектов.

4.3.7 Управление работой метрополитена в военное время предусматривается из защищенного командного пункта метрополитена и подчиненных ему командных пунктов на линиях. В мирное время КПМ может использоваться при возникновении чрезвычайных ситуаций, исключающих функционирование наземных средств управления.

Структуру управления КПМ из городских пунктов управления в мирное и военное время устанавливают территориальные органы МЧС России.

4.3.8 КПМ необходимо размещать в районе расположения здания диспетчерских пунктов метрополитена (ЗДПМ). Между КПМ и ЗДПМ предусматривать соединения, предназначенные для прохода персонала и прокладки кабелей.

4.3.9 Для персонала метрополитена, располагаемого в наземных зданиях и объектах, длина пути от которых до ближайшего входа в защитное сооружение метрополитена составляет более 800 м, необходимо предусматривать отдельные убежища.

4.3.10 Дополнительные сооружения и устройства, используемые в транспортном режиме и в режиме ГО и ЧС, следует проектировать по СП 120.13330, а также по соответствующим положениям настоящего свода правил.

Сооружения и устройства, используемые только в режиме ГО и ЧС, следует проектировать по СП 165.1325800 и по настоящему своду правил, а также по соответствующим положениям СП 120.13330.

Проектирование основных и дополнительных сооружений и устройств рекомендуется выполнять одновременно.

4.3.11 Технические решения по приспособлению метрополитена под убежища необходимо принимать на основе сравнения технико-экономических показателей заданных вариантов, включая показатели эффективности капитальных вложений по каждому варианту, оцениваемых по затратам на приспособление в расчете на одного укрываемого человека.

4.3.12 Расчеты показателей водопритоков и защищенности сооружений должны выполняться с использованием СП 165.1325800, СП 120.13330 на основе задаваемых исходных положений.

4.3.13 В составе проектной документации на строительство приспосабливаемой под убежище линии метрополитена должен быть обязательный раздел "Дополнительные сооружения и устройства", содержание которого следует принимать по настоящему своду правил.

4.3.14 Состав задания на проектирование дополнительных сооружений и устройств должен отражать следующие данные:

- основание для проектирования;

- расчетные сценарии возможных чрезвычайных ситуаций, перечень и параметры средств поражения;

- расчетные нагрузки на сооружения и устройства, а также режим функционирования;

- варианты использования линии по сигналам ГО (в качестве убежища; в транспортном режиме для эвакуации и рассредоточения населения и др.);

- перечень приспосабливаемых участков и состав ДСУ;

- перечень используемых входов в метрополитен для заполнения и эвакуации укрываемых людей;

- время пропуска людей в метрополитен до закрытия затворов, время эвакуации пассажиров из метрополитена в военное время и при возникновении опасности их поражения при ЧС в мирное время;

- характеристику возможной пожарной обстановки и вторичных поражающих факторов в зонах размещения установок тоннельной вентиляции и ФВУ;

- данные о предполагаемой численности укрываемых людей, тяготеющих к входам в метрополитен за расчетное время заполнения, включая численность детей до трех лет.

Задание на проектирование раздела "Дополнительные сооружения и устройства" согласовывается территориальными органами МЧС России.

При проектировании дополнительных сооружений совместно с линией метрополитена требования к ним допускается отражать в общем техническом задании.

4.3.15 Приспособление дополнительных сооружений и метрополитена выполнять с условием, что на его перевод в режим полной готовности для функционирования в качестве защитного сооружения, потребуется не более 12 ч.

4.3.16 Расчетную продолжительность непрерывного пребывания укрываемого населения в сооружениях метрополитенов, приспосабливаемых под убежища ГО, следует принимать равной двум суткам, включая время, необходимое для эвакуации (аварийного вывода) - 12 ч.

5 Расчет численности укрываемого населения

5.1 Размещение укрываемого населения в метрополитене следует предусматривать на платформах станций, в поездах, стоящих у платформ, в перегонных тоннелях, тупиках, соединительных ветках между разными линиями и ветках в электродепо.

Не допускается размещение людей:

- на участках перегонных тоннелей линий мелкого заложения, расположенных под реками, каналами и водоемами, а также в неустойчивых водонасыщенных грунтах с уровнем грунтовых вод выше оси тоннеля;

- на участках перегонных тоннелей линий глубокого заложения, расположенных под реками, каналами и водоемами, если расстояние от тоннелей до слоя неустойчивых водонасыщенных грунтов менее двух диаметров тоннеля;

- на переходных участках с глубокого на мелкое заложение, расположенных в неустойчивых водонасыщенных грунтах.

5.2 Расчетное число укрываемых людей следует определять с учетом расстановки поездов по сигналам ГО исходя из нормы площади на одного человека, м2:

- в тоннелях линий глубокого заложения и на платформах станций - 1, 0;

- в тоннелях линий мелкого заложения - 1, 5.

Численность людей в поездах, стоящих у платформ станций, следует принимать равной 50 чел. на каждый вагон.

Расчетную площадь пола в тоннеле следует определять на уровне головок рельсов.

5.3 Расчетную скорость движения людей по тоннелям принимать равной 2 км/ч.

6 Объемно-планировочные решения

6.1 Основные положения

6.1.1 Пропускную способность входов в метрополитен при заполнении и выводе населения следует определять расчетом исходя из требований СП 120.13330.

6.1.2 Все входы в метрополитен следует оснащать устройствами, регулирующими поток укрываемых людей.

6.1.3 По концам платформ станций следует предусматривать сходные устройства на каждый путь; расстояние между ними должно превышать максимальную расчетную длину поезда, с учетом количества вагонов на период ГО. Сходные устройства рекомендуется встраивать в платформу; приведение их в рабочее положение должно обеспечиваться двумя работниками за время не более 2 мин.

6.1.4 Туалеты для укрываемого населения рекомендуется размещать:

- на станциях мелкого заложения - в уровне подземного вестибюля;

- на станциях глубокого заложения - в уровне платформы станции в отдельной выработке;

- в перегонных и других тоннелях - в уровне тоннелей.

Вместимость туалетов следует принимать по 11.3.

Туалеты на станциях следует предусматривать с учетом их использования персоналом в мирное время.

6.1.5 При использовании метрополитена в качестве укрытий особых требований к объемно-планировочным решениям не предъявляется.

6.1.6 При использовании метрополитена в качестве противорадиационных укрытий объемно-планировочные решения следует осуществлять в соответствии с требованиями раздела 6 СП 88.13330.2014.

6.2 Объемно-планировочные решения убежищ

6.2.1 При использовании объектов метрополитена в качестве убежищ их объемно-планировочные решения следует выполнять в соответствии с требованиями раздела 5 СП 88.13330.2014 и СП 120.13330.

6.2.2 Для медицинского обслуживания укрываемых людей на станциях следует использовать медицинские пункты согласно СП 120.13330, а также из состава бытовых помещений станции выделять не менее трех помещений площадью по 10-15 м2 для использования в режиме убежища в качестве изоляторов и кладовых медикаментов и медицинского имущества. Общую площадь помещений следует определять из расчета 15 м2 на 2500 человек.

6.2.3 Каждый УАЖ должен состоять, как правило, из отсеков на участках линий только мелкого или только глубокого заложения. В отдельных случаях они могут состоять из отсеков, расположенных на участках линий глубокого и мелкого заложения.

В каждом УАЖ следует предусматривать, как правило, один эвакуационный выход на поверхность. В УАЖ с отсеками на участках линий глубокого и мелкого заложения допускается предусматривать эвакуационный выход только на участке глубокого заложения.

В составе эвакуационных выходов следует предусматривать санпропускники согласно разделу 16.

6.2.4 Пропускную способность шлюзов эвакуационных выходов следует определять исходя из возможности вывода людей на поверхность за расчетное время 12 ч.

В качестве шлюза следует использовать:

а) на линиях мелкого заложения - подземный пешеходный переход, припортальный участок перегонного тоннеля, один из отсеков, участок перегона со станцией;

б) на линиях глубокого заложения - подземный пешеходный переход, подземный вестибюль, защищенный наземный вестибюль, один из отсеков, участок перегона со станцией. Площадь шлюза следует определять из расчета 0, 2 м2 площади пола на одного человека

6.2.5 Пропускную способность шлюза на станции с подземным пешеходным переходом и подземным вестибюлем следует определять с учетом обеспечения прохода 10% расчетного числа укрываемых людей в части отсека, заполняемой через данную станцию. Для этой цели допускается использовать также шлюзы, входящие в состав других эвакуационных выходов.

Число циклов работы шлюза следует принимать не более четырех в течение 1 ч.

6.2.6 Состав дополнительных входов в перегонные или другие тоннели устанавливать в задании на проектирование.

6.2.7 ДЭС и ФВУ следует размещать в непосредственной близости от сооружений метрополитена, как правило, в технической зоне строительства.

При технической возможности ДЭС и ФВУ рекомендуется размещать в междупутье, над тоннелями метрополитена или сбоку, а также в выработках рабочих шахт. При этом размеры выработок следует назначать с учетом размещения в них ДЭС и ФВУ, а их обделку предусматривать в постоянных конструкциях.

7 Строительные конструкции

7.1 Основные положения

7.1.1 Строительные конструкции приспосабливаемых участков линий и сооружений метрополитена следует предусматривать согласно СП 120.13330 и проверять на соответствие требованиям СП 88.13330, СП 165.1325800 и настоящего свода правил.

К таким строительным конструкциям относятся:

- обделки сооружений;

- внутренние несущие (опорные) стены, ригели, колонны и фундаменты;

- междуэтажные перекрытия, если они являются дополнительными опорами наружных стен;

- внутренние конструкции (перегородки, междуэтажные перекрытия, не являющиеся опорами наружных стен, колонны встроенных частей сооружений, фундаменты под оборудование, устройства для крепления оборудования и коммуникаций и т.п.).

7.1.2 Несущие конструкции должны:

- обладать необходимой несущей способностью (прочностью), герметичностью, в том числе после воздействия расчетных средств поражения (приложение В), а также обеспечивать совместно с грунтовой толщей защиту от поражающих факторов;

- выдерживать сейсмовзрывное воздействие расчетных средств поражения;

- снижать действие ЭМИ расчетных средств поражения;

- обеспечивать требуемую степень ослабления проникающей радиации;

- удовлетворять требованиям пожарной безопасности;

- обладать устойчивостью против коррозии;

- быть экономичными и технологичными при строительстве.

7.1.3 Внутренние конструкции и их сопряжения с обделками должны удовлетворять требованиям:

- прочности с учетом деформации элементов, подвергающихся непосредственному воздействию поражающих факторов и усилий, возникающих в результате действия инерционных сил;

- герметичности, в том числе и после воздействия расчетных средств поражения;

- пожарной безопасности.

7.1.4 Перегонные защитно-герметические затворы с электроприводом должны закрываться и обеспечивать герметизацию за время, не превышающее 2, 5 мин, остальные защитно-герметические затворы с электроприводом должны закрываться за время, не превышающее 2 мин.

7.2 Нагрузки и воздействия

7.2.1 Несущие конструкции сооружений метрополитена следует рассчитывать на особое сочетание нагрузок, состоящее из постоянных и временных нагрузок, определяемых в соответствии с требованиями СП 120.13330, а также динамической либо статической нагрузки, эквивалентной действию динамической нагрузки от воздействия ударной или сейсмовзрывной волны (эквивалентной статической нагрузки), а также от фугасного действия обычных средств поражения, поражения обломками строительных конструкций от обрушения вышерасположенных этажей зданий различной этажности.

Все несущие конструкции следует проверять расчетом на основное сочетание нагрузок и воздействий, соответствующих условиям эксплуатации в мирное время в соответствии с требованиями СП 120.13330.

Значение нагрузки от воздействия средств поражения на уровне расположения объектов метрополитена следует определять по существующим методикам аналитическими или численными методами.

7.2.2 При расчете сооружений на особое сочетание нагрузок коэффициенты сочетания нагрузок и перегрузки к эквивалентным статическим, постоянным и временным нагрузкам принимать равными единице.

При проектировании сооружений метрополитена в качестве убежищ, располагаемых в сейсмоактивных районах, в расчете на особое сочетание нагрузок сейсмическое воздействие не учитывать.

7.2.3 Несущие конструкции сооружений следует рассчитывать по предельному состоянию 1б согласно требованиям СП 88.13330 и СП 120.13330, с учетом упругопластических свойств материалов.

Параметры поражающих факторов, используемые при расчете нагрузок, следует принимать в соответствии с заданием на проектирование, согласованным с территориальными органами МЧС России. Защищенность сооружений следует определять для каждого варианта проектирования в соответствии с 4.3.11.

7.2.4 Строительные конструкции и защитные устройства сооружений метрополитенов, приспосабливаемых для защиты населения, а также дополнительных сооружений для укрываемого населения следует рассчитывать на нагрузки от воздействия воздушной ударной волны с избыточным давлением во фронте на поверхности земли, равным 100 кПа (1 кгс/см2) для линий глубокого и мелкого заложения. Нагрузку на несущие конструкции и оборудование следует определять в зависимости от глубины заложения и физико-механических свойств грунтового массива.

7.2.5 Несущие конструкции сооружений рассчитывают на действие обычных средств поражения, поражения обломками строительных конструкций от обрушения вышерасположенных этажей зданий различной этажности по методикам, приведенным в СП 88.13330.

7.3 Конструктивные решения

7.3.1 Несущие конструкции приспосабливаемых участков линий метрополитена должны обладать достаточной несущей способностью и герметичностью.

Для сборных и сборно-монолитных конструкций следует предусматривать надежные связи между собой и с фундаментом с использованием сварки закладных деталей или выпусков арматуры и омоноличиванием узлов сопряжения бетоном, заполнением швов между сборными элементами.

В водонасыщенных грунтах заполнение швов выполняется материалом с герметизирующими свойствами не ниже материала несущих конструкций.

7.3.2 Внутренние перегородки следует выполнять из монолитных или сборных конструкций на легком бетоне или армокирпичной кладки; их крепление к стенам, колоннам, перекрытиям следует предусматривать с учетом воздействия инерционных нагрузок и возможности деформации элементов перекрытий и вертикальных осадок стен и колонн при воздействии расчетных нагрузок.

7.3.3 Сооружения глубокого заложения для уменьшения неравномерности осадок, а также восприятия гидростатических и динамических нагрузок в водонасыщенных грунтах должны быть замкнутыми, с устройством в лотковой части сплошной фундаментной плиты или, при больших пролетах, нижнего свода.

7.3.4 Для защиты входных проемов подземных участков линий и разделения их на отсеки при проектировании убежищ и ПРУ предусматривать защитно-герметические затворы с электроприводами:

- по одному затвору:

а) во входах в подземные вестибюли станций;

б) в нижнем зале перед эскалаторным тоннелем станции глубокого заложения;

в) в тоннелях перед выходом линии на поверхность;

г) в помещениях установок тоннельной вентиляции и кабельных шахт;

д) в местах выделения участков перегонных тоннелей под руслами рек или в водонасыщенных неустойчивых грунтах;

е) между отсеками равной степени защиты;

ж) в одном из тоннелей отсека с разной степенью защиты, где не предусматривается устройство шлюза;

и) в пассажирских помещениях (коридорах) пересадочных сооружений между станциями разных линий;

- по два затвора, устанавливаемых последовательно:

а) в местах устройства шлюзов;

б) в служебных переходах из подплатформенных помещений станций глубокого заложения в натяжные помещения эскалаторов (с ручным приводом).

В установках тоннельной вентиляции затворы по возможности следует устанавливать не ближе 10-15 м от ствола шахты, низ проема затвора принимать на высоте не менее 400-500 мм от уровня чистого пола.

7.3.5 Закладные части для крепления затворов и вводов инженерных коммуникаций следует предусматривать с учетом нагрузок от воздействия ударной волны и волны затекания.

7.3.6 На вводах коммуникаций, обеспечивающих внешние связи сооружений, а также функционирование систем внутреннего оборудования после воздействия расчетной нагрузки, следует предусматривать компенсационные устройства с учетом максимально возможных осадок сооружения в целом или его отдельных частей.

Вводы инженерных коммуникаций следует размещать с внутренней стороны сооружений в доступных для осмотра и ремонта местах.

На трубопроводах водо- и теплоснабжения, а также водоотвода и канализации внутри сооружения следует предусматривать запорную арматуру.

7.3.7 Конструкция стыка облицовки с ограждающими и внутренними несущими конструкциями станционных комплексов, вестибюлей, галерей, эстакад и переходов метрополитена должна обеспечивать восприятие нагрузки от действия расчетных средств поражения.

8 Оценка несущей способности сооружений

8.1 Целью расчета является определение рациональных размеров и форм конструктивных элементов сооружений, при которых обеспечиваются оптимальные технико-экономические показатели метрополитена согласно 4.3.11. В качестве базового варианта допускается рассматривать существующие (типовые для данных условий) конструкции сооружений.

При наличии требований, указанных в задании на проектирование, в расчетах допускается определять степень повреждения конструкций, снижение их несущей способности и других эксплуатационных качеств (водонепроницаемость, герметичность и т.п.) при параметрах воздействий, превышающих расчетные, в пределах, позволяющих обеспечить функционирование сооружений в заданном объеме.

8.2 Расчетные схемы и математические модели строительных конструкций должны отражать действительные условия работы сооружений, отвечающие рассматриваемой расчетной ситуации. При этом, следует учитывать факторы, определяющие напряженное и деформированное состояния, особенности взаимодействия элементов конструкций между собой, пространственную работу конструкций, геометрическую и физическую нелинейности, пластические и реологические свойства материалов и грунтов, наличие трещин в железобетонных конструкциях, а также материал несущих конструкций (чугунные и стальные тюбинги), в соответствии с требованиями СП 120.13330.

8.3 Конструкции сооружений необходимо рассчитывать на совместное действие статических и динамических нагрузок по 7.2 с учетом их неблагоприятного сочетания.

8.4 Расчет сооружений на действие динамических нагрузок следует выполнять для условий работы материала в упругой и пластической (упругопластической) стадиях с учетом:

- повышения прочностных характеристик материала при больших скоростях деформирования;

- рассеивания энергии и затухания колебаний за счет вязких свойств материала, в том числе прослойки и реактивного сопротивления грунта;

- нарастания прочности бетона во времени;

- изменения прочности и деформационных свойств материалов в условиях сложного напряженного состояния, а также вследствие предыдущих воздействий (при расчетах на многократное воздействие средств поражения).

8.5 Расчеты с целью определения уровней защищенности ограждающих конструкций станций, тоннелей мелкого и глубокого заложения следует выполнять с учетом окружающей их геологической среды в следующем составе:

- расчет протяженных цилиндрических сооружений некругового поперечного сечения, возводимых в грунтовых массивах при наличии слоев грунтов с различными механическими свойствами;

- расчет железобетонных конструкций в виде плоских рам, частично или полностью заглубленных в грунт;

- расчет плоских железобетонных рам при действии кратковременных динамических нагрузок.

8.6 Расчеты несущей способности для оценки эффективности вариантов следует выполнять по предельным состояниям 1a и 1б в соответствии с требованиями СП 88.13330 и СП 120.13330.

Во всех случаях, при использовании метрополитена в качестве убежищ или ПРУ, должна обеспечиваться герметичность внутреннего объема сооружения для защиты от воздействия поражающих факторов военного времени и при чрезвычайных ситуациях мирного времени природного и техногенного характеров в соответствии с требованиями СП 88.13330.

На основании расчетов следует определять параметры движения и напряженно-деформированного состояния обделки во времени при радиальных колебаниях.

8.7 Динамические расчеты обделок с учетом пластических свойств материалов конструкции и грунта выполнять, в соответствии с требованиями СП 120.13330, исходя из следующих предпосылок:

- рассматривается протяженное подземное сооружение, обделка которого выполнена в виде некругового цилиндра с направляющей в виде гладкой замкнутой кривой;

- предполагается плоское деформирование грунтового массива и обделки;

- на границе между обделкой и контуром выработки имеются односторонний контакт и сухое трение;

- для описания напряженно-деформированного состояния обделки используются соотношения теории оболочек средней толщины с учетом поперечного сдвига и инерции вращения сечения;

- учитывается упругопластическое деформирование материалов конструкций (бетона и арматуры) и грунта;

- задается воздействие в виде плоской продольной СВВ, распространяющейся в массиве, фронт которой параллелен продольной оси сооружения.

Исходными данными для расчета являются геометрические и массовые характеристики конструкций, механические свойства грунта, бетона и арматуры, параметры СВВ и угол ее подхода к сооружению.

8.8 На основании расчетов следует определять внутренние усилия в обделке, напряжения и деформации материала несущих конструкций (бетона, арматуры, чугуна или стали), скорости перемещения элементов конструкций.

9 Оценка водопритоков при повреждении конструкций

9.1 Расчет обводнения подземных сооружений после расчетных средств поражения включает:

- оценку водопритока в горизонтальные выработки, поврежденные в результате одно- и многоразового воздействия с учетом фактического состояния депрессионной поверхности во вмещающем сооружение водоносном горизонте, и в вертикальные выработки при условии свободного оттока воды к основному объему, что соответствует выходу из строя линии защиты;

- расчет затопления сооружений с учетом работы водоотливных установок.

9.2 В расчетах водопритоков коэффициент фильтрации ненарушенных пород следует принимать по материалам гидрогеологических изысканий или ориентировочно по таблице 9.1.

Таблица 9.1

Характеристика пород по водопроницаемости

Коэффициент фильтрации

м/с

м/сут

Непроницаемые, практически водоупорные, весьма слабоводопроницаемые (монолитные скальные, весьма слаботрещиноватые)

10-8-10-7

10-3-10-2

Слабоводопроницаемые (малотрещиноватые)

10-8-10-5

10-2-1, 0

Водопроницаемые (среднетрещиноватые)

10-5-10-4

1, 0-10

Хорошо водопроницаемые (сильнотрещиноватые)

10-4-10-3

10-102

Очень хорошо водопроницаемые (чрезвычайно трещиноватые)

10-3-10-2 и более

102-103

9.3 Расчет водопритока в ствол шахты подземного сооружения через разрушенную обделку из водоносного горизонта проводят в соответствии с фазами формирования напорно-безнапорного движения воды.

Водоприток в ствол шахты с разрушенной обделкой, пересекающей несколько водоносных горизонтов, вычисляют как сумму водопритоков из каждого водоносного горизонта.

9.4 Границу разрушенной обделки определяют расчетом по предельному состоянию 1а в соответствии с требованиями СП 88.13330 и СП 120.13330.

Примечание - Разрушенная обделка, с точки зрения водонепроницаемости, - это обделка, имеющая фильтрационную способность, превышающую фильтрационную способность окружающего грунтового массива.

9.5 Исходными данными для расчета служат:

а) гидрогеологические характеристики водоносного горизонта (по материалам гидрогеологических изысканий):

- мощность напорного водоносного горизонта (для безнапорного горизонта - уровень воды), м;

- высота пьезометрического уровня (напор), отсчитываемая от кровли горизонта (для безнапорного горизонта H = 0), м;

- коэффициент фильтрации, м/ч;

- коэффициент водоотдачи;

- коэффициент упругой водоотдачи;

б) фильтрационные характеристики области повышенной проницаемости:

- радиус области, приведенной к цилиндру, м;

- средний коэффициент фильтрации породы в области, м/ч;

- коэффициент водоотдачи породы в области;

- коэффициент упругой водоотдачи породы в области;

в) гидрогеологические характеристики вмещающего водоносного горизонта;

- высота пьезометрического уровня (напор) от кровли горизонта, м;

- мощность напорного водоносного горизонта, м;

- коэффициент фильтрации, м/ч;

- коэффициент водоотдачи;

- коэффициент упругой водоотдачи;

г) характеристики сооружения:

- радиус выработки, м;

- толщина обделки, м;

- высота сохранившейся обделки, м;

- глубина заложения сооружения от его продольной оси до кровли для напорного и до уровня грунтовых вод для безнапорного водоносного горизонта, м.

9.6 В результате расчета затопления участков при аварийном поступлении воды через поврежденные ограждающие конструкции сооружения следует оценивать величину уровня воды в затапливаемых помещениях в любой момент времени после воздействия с учетом работы системы водоотлива и объем затопленной части помещения при заданном уровне воды.

Данные расчетов следует учитывать при проектировании основных водоотливных установок.

10 Воздухоснабжение

10.1 В сооружениях метрополитена, приспосабливаемых под укрытие, предусматривается воздухоснабжение по режиму чистой вентиляции, без дополнительной очитки воздуха.

10.2 В сооружениях метрополитена, приспосабливаемых под ПРУ, предусматривается приточно-вытяжная вентиляция с механическим побуждением. Количество наружного воздуха, подаваемого в ПРУ на одного укрываемого, следует принимать в соответствии с требованиями СП 88.13330.

Общее количество воздуха, удаляемого из ПРУ системами вентиляции с механическим побуждением, должно составлять 0, 9 объема приточного воздуха.

10.3 В сооружениях метрополитена, приспосабливаемых под убежище, следует предусматривать децентрализованную систему воздухоснабжения, состоящую из установок тоннельной вентиляции согласно СП 120.13330 и фильтровентиляционных установок для каждого участка автономного жизнеобеспечения.

10.4 Воздухоснабжение УАЖ следует обеспечивать в режимах чистой вентиляции, фильтровентиляции и полной изоляции. Длительность режимов ЧВ, ФВ и ПИ следует принимать согласно техническому заданию.

10.5 УАЖ в режимах ЧВ, ФВ и ПИ изолируются от внешней среды и от смежных УАЖ защитно-герметическими затворами, а используемые в этих режимах вентиляционные тоннели дополнительно оборудуются клапанами-отсекателями ударной волны (волногасителями) на задаваемую расчетную нагрузку.

Вентиляционные каналы, связанные с внешней средой и не используемые в указанных режимах, ограждаются защитно-герметическими затворами или герметическими клапанами.

Воздухоснабжение УАЖ следует предусматривать при закрытых межотсечных затворах. Для перепуска воздуха из отсека в отсек у затворов следует предусматривать обводные каналы с установкой в них клапанов-отсекателей и затворов (приложение А).

10.6 Режим ЧВ используется до применения поражающих факторов и после их применения в зависимости от состояния воздушной среды на поверхности у воздухозаборных устройств. Подача наружного воздуха должна осуществляться вентиляторами ФВУ с очисткой воздуха в противопыльных фильтрах.

В режиме ФВ наружный воздух очищается в противопыльных фильтрах и фильтрах-поглотителях от аварийно химически опасных веществ, отравляющих веществ, радиоактивных веществ и бактериальных средств.

10.7 Для каждого УАЖ, в режиме ПИ, допустимое время пребывания укрываемых людей на постоянном объеме внутреннего воздуха с рециркуляцией устанавливается расчетом. Условия пребывания укрываемых на постоянном объеме предусматриваются для случаев, при которых невозможно поддержание в отсеках допустимых параметров воздушной среды в режимах ЧВ и ФВ (например, при массовых пожарах). Содержание углекислого газа для условий постоянного объема не должно превышать 5%.

Расчетные параметры воздуха в сооружениях в режиме убежища следует принимать по таблице 10.1, рекомендуемые нормы утечек воздуха из отсека - по таблице 10.2, количество выделяемого одним человеком тепла, влаги, углекислого газа и потребление кислорода - по таблице 10.3.

Таблица 10.1

Параметры

Режимы

ЧВ

ФВ

ПИ

Температура воздуха в конце вентилируемого участка к концу расчетного срока пребывания укрываемых, °С

30

30

32

Относительная влажность воздуха, %

Не нормируется

Содержание кислорода (О2), %, не менее

18

18

17

Содержание углекислого газа (СО2), %, не более

2

2

5

Содержание окиси углерода (СО), мг/м3, не более

50

100

100

Давление воздуха в отсеках, Па;

минимальное

200

200

-

максимальное

20000

20000

-

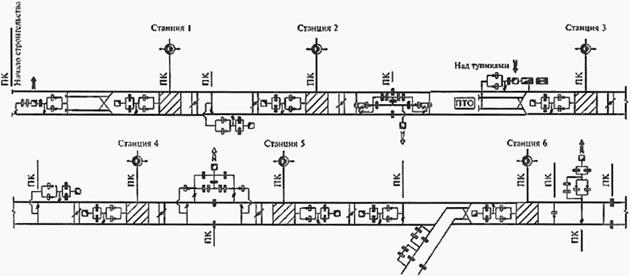

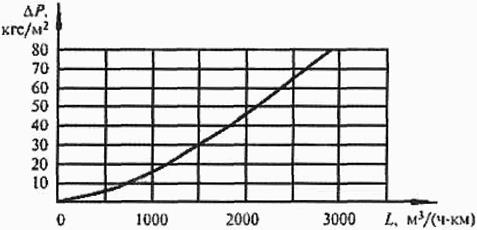

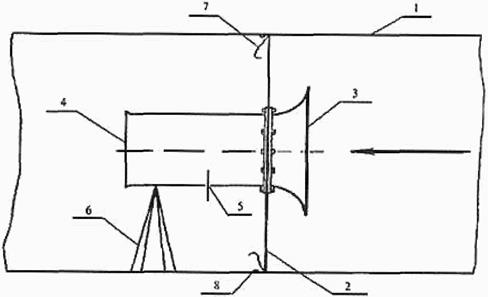

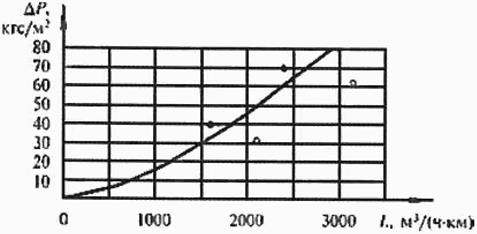

Таблица 10.2

Место утечки воздуха

Утечка, м3/ч, на 1 км двухпутного тоннеля при подпоре, Па

200

400

600

800

Ограждающие конструкции:

мелкое заложение

1000

2000

3000

4000

глубокое заложение

250

500

750

1000

неплотности в защитных

1250

1800

2250

2600

устройствах

Суммарные утечки:

мелкое заложение

2250

3800

5250

6600

глубокое заложение

1500

2300

3000

3600

Таблица 10.3

Параметр

Ед. изм.

При нахождении

При эвакуации на поверхность

на станции

в тоннелях

Выделение тепла (полное), Вт/чел.

120

132

180

Выделение углекислого газа (СО2), л/ч·чел

20

25

50

Выделение влаги, г/ч·чел

95

110

170

Потребление кислорода (О2), л/ч·чел

25

30

60

Примечание - Начальную расчетную концентрацию углекислого газа на станциях и в тоннелях следует принимать равной 0, 4%.

10.8 Для воздухоснабжения командных пунктов КПС, КПОПБС, КПУ, КПОПБУ в режиме убежища следует использовать воздух, забираемый из отсеков, а температурный режим поддерживать местными кондиционерами.

10.9 Норму подачи воздуха в режимах ЧВ и ФВ следует принимать от 2 до 10 м3/ч на одного укрываемого человека, в зависимости от климатической зоны, с учетом потерь воздуха через неплотности в защитных устройствах.

10.10 Подпор воздуха в сооружении в режиме убежища принимается за счет превышения подаваемого воздуха над удаляемым, равным для режима ФВ не менее 50 Па, а для режима ПИ не менее 20 Па.

10.11 Скорость воздуха в режимах ЧВ, ФВ следует устанавливать не менее 1 м/с и не более 8 м/с. Для этого, при необходимости, следует предусматривать принудительную рециркуляцию воздуха с использованием установок тоннельной вентиляции и вентиляторов в сбойках между тоннелями или увеличивать производительность ФВУ.

10.12 В случае если расчетная температура воздуха в тоннелях превышает нормируемую, следует применять дополнительные меры по поддержанию установленных параметров воздуха.

10.13 В режимах ЧВ, ФВ отработанный воздух удаляется в атмосферу через воздуховыпускные устройства, оборудованные затворами и клапанами-отсекателями. При разветвленной системе воздухоснабжения участка в воздуховыпускных устройствах следует применять регуляторы расхода воздуха, как правило, с ручным управлением.

При обосновании следует предусматривать резервные воздуховыпуски: на участках мелкого заложения - у каждого межотсечного затвора; на участках глубокого заложения - у подрусловых затворов и затворов перед переходными участками со стороны подачи воздуха.

Для шлюзов следует предусматривать устройства воздухоснабжения с поддержанием минимального подпора в них и обводные камеры у шлюзовых затворов.

10.14 В туалетах для укрываемых людей следует предусматривать систему вытяжной вентиляции с удалением воздуха в тоннель с очисткой его в купромитовых фильтрах. В мирное время удаление воздуха из туалетов на станциях следует осуществлять на поверхность, минуя фильтры. Для станций глубокого заложения при обосновании допускается предусматривать удаление воздуха в тоннель с использованием фильтров.

Вентиляционные стояки канализационной сети и фекального резервуара следует присоединять к вытяжной системе вентиляции туалета через купромитовые фильтры.

Количество воздуха, удаляемого из туалета, следует принимать равным 50 м3/ч на одну напольную чашу или унитаз и 25 м3/ч на 1 м лоткового писсуара.

В насосных туалетов, размещаемых на перегонах, следует предусматривать электрическое отопление.

10.15 В УАЖ следует предусматривать автоматический контроль параметров внешней и внутренней среды, а также автоматическое и дистанционное управление защитно-герметическими затворами и вентиляторами тоннельной вентиляции.

Система автоматического контроля должна обеспечивать:

- постоянный контроль температуры, влажности и содержания диоксида углерода в воздухе отсека (тоннеля);

- постоянный контроль температуры, содержания OB, PB, оксида углерода и, при наличии задания, АХОВ и опасных продуктов горения при массовых пожарах в приточном (наружном) воздухе.

Системы управления затворами и вентиляторами УТВ должны обеспечивать:

- дистанционное управление затворами и вентиляторами приточных УТВ из КПС с обязательным световым и звуковым сигналами в местах установки устройств;

- автоматическое отключение вентиляторов и закрытие затворов при поступлении сигнала от датчиков о превышении допустимых пределов температуры и перечисленных веществ.

Время закрытия затворов с момента поступления сигнала от датчика не должно превышать 1, 5 мин с учетом выдержки времени после отключения вентиляторов не менее 30 с.

Типы датчиков и места их размещения следует определять в задании на проектирование.

10.16 Воздухозаборные устройства ФВУ следует располагать вне зон возможного распространения завалов, определяемых согласно СП 165.1325800, а также вне зон затопления.

Для забора воздуха в режимах ЧВ, ФВ и ПИ следует использовать одни и те же воздушные каналы.

10.17 Допускается размещать ФВУ вблизи ДЭС, а также совмещать ДЭС и ФВУ в единый центр жизнеобеспечения. При этом киоск воздухозабора ФВУ следует располагать на расстоянии не менее 10 м от киоска вытяжных систем вентиляции ДЭС и на расстоянии, определяемом расчетом, но не менее 60 м от оголовка газовыхлопа дизелей.

Киоск воздухозабора не допускается размещать в радиусе 100 м от складов лесоматериалов, горючих и смазочных материалов, автозаправочных станций.

11 Водоснабжение, водоотвод, канализация

11.1 Водоснабжение

11.1.1 Систему водопровода для обеспечения хозяйственно-питьевых, технологических и противопожарных нужд УАЖ следует предусматривать согласно СП 120.13330.

В качестве источника водоснабжения следует использовать сеть городского водопровода, защищенные водозаборные скважины или запасные емкости воды. Системы водоснабжения следует предусматривать с учетом особенностей их работы при повседневной деятельности и режиме автономности.

Водозаборные скважины следует располагать, по возможности, в междупутье или с внешней стороны тоннелей. Допускается вынос водозаборных скважин на расстояние не более 50 м от тоннеля с устройством между ними соединительных ходков.

При одной рабочей скважине следует предусматривать одну резервную скважину, при большем числе рабочих скважин - две резервные скважины.

11.1.2 Целесообразность устройства, расположение и тип запасных емкостей воды следует определять на основании расчетов с учетом местных условий и технологических требований. Общий объем емкостей, в зависимости от их назначения, следует определять исходя из объемов расходного, неприкосновенного противопожарного и аварийного запасов воды.

Емкости воды следует выполнять из металла или железобетона с металлической облицовкой и с антикоррозионной защитой внутренней поверхности.

11.1.3 Вода для питьевых нужд при использовании водопровода должна соответствовать СанПиН 2.1.4.1074.

Потребность в воде на хозяйственно-питьевые нужды укрываемых людей следует определять из расчета 25 л в сутки на одного человека, в том числе питьевой воды - 2 л в сутки.

11.1.4 Для питьевых целей на платформах станций и в перегонных тоннелях следует предусматривать водоразборные краны. Число водозаборных кранов в отсеке следует определять из расчета по одному на 200 человек. В перегонных тоннелях водоразборные краны устанавливают не более чем через 30 м.

11.1.5 В тоннельном водопроводе при пересечении межотсечных защитно-герметических затворов с обеих сторон следует предусматривать задвижки с ручным управлением, при пересечении затворов, отделяющих отсеки от внешней среды, - с одной стороны, в защищенной зоне.

11.2 Водоотвод

11.2.1 Удаление грунтовых и сточных вод из отсеков следует осуществлять по системе водоотвода, предусмотренной СП 120.13330.

11.2.2 На самотечных трубах под защитно-герметическими затворами в вентиляционных и кабельных шахтах в защищенной зоне следует устанавливать задвижки с электроприводом.

У затворов в перегонных тоннелях глубокого заложения, а также у затворов, выделяющих подречные участки на мелком заложении, следует предусматривать основные ВОУ со стороны притока грунтовых вод.

У межотсечных затворов в перегонных тоннелях мелкого заложения перепуск воды следует предусматривать через лотковый клапан затвора.

У затворов, устанавливаемых в перегонных тоннелях, перед механизмом герметизации лотка следует предусматривать отстойные колодцы и сетчатые заграждения.

11.2.3 Для основных ВОУ, размещаемых в отсеках тоннелей глубокого заложения, следует предусматривать резервные трубопроводы, присоединяемые к городской сети дождевой или общесплавной канализации на расстоянии не менее 400 м от места присоединения к ней основного трубопровода. Резервный трубопровод ВОУ допускается присоединять к основному трубопроводу другой ВОУ, если расстояние между ними составляет не менее 400 м.

На трубопроводах перед выводом их на поверхность следует предусматривать задвижки в пределах защищенной зоны. Напорные трубопроводы следует рассчитывать на давление во фронте ударной волны на поверхности.

11.3 Канализация

11.3.1 На станциях и в перегонных тоннелях, приспосабливаемых под убежище, должны быть туалеты с мужским и женским отделениями, рассчитанными на равное количество мужчин и женщин.

На станции следует предусматривать один туалет, в перегонных тоннелях - туалеты не менее чем через 500 м.

11.3.2 В туалетах, используемых в военное время, в качестве санитарных приборов следует применять напольные чаши с централизованной промывкой водой. В туалетах, используемых также и в мирное время, для каждого санитарного прибора следует предусматривать индивидуальное смывное устройство.

Число санитарных приборов в туалетах следует принимать:

а) на станциях - один прибор на 75 женщин и 150 мужчин; кроме того, 0, 6 м лоткового писсуара на два прибора для мужчин;

б) на перегонах - один прибор на 100 женщин и 200 мужчин; кроме того, 0, 6 м лоткового писсуара на два прибора для мужчин.

11.3.3 Сточные воды от санитарных приборов следует отводить в приемные резервуары канализационных установок. Объем резервуара следует рассчитывать исходя из восьмичасового притока сточной жидкости, определяемого из расчета 5 л в сутки на одного укрываемого.

В канализационных установках следует предусматривать по два насоса (рабочий и резервный).

11.3.4 На трубопроводах перед выводом их на поверхность следует устанавливать задвижки в пределах защищенной зоны. Напорные трубопроводы следует рассчитывать на давление во фронте ударной волны на поверхности в соответствии с 7.2.4.

12 Электроснабжение

12.1 Электроснабжение эскалаторов, вентиляционных, насосных и осветительных установок УАЖ в режиме убежища, ПРУ и укрытия следует предусматривать от ТПП и ПП по электрическим сетям согласно СП 120.13330.

12.2 Питание электроустановок ФВУ, ДЭС, КПМ следует обеспечивать от собственных понизительных подстанций согласно СП 120.13330, за исключением отдельных требований, оговоренных в настоящем своде правил.

Электроснабжение подстанций ФВУ, ДЭС, КПМ в мирное время следует предусматривать от ближайших ТПП по питающим линиям напряжением 10 кВ.

Электроснабжение ФВУ при обосновании допускается предусматривать от ближайшей подстанции по электрическим сетям напряжением 380/220 В.

12.3 Электроснабжение ТПП и ПП участков автономного жизнеобеспечения при отключении городских источников питания следует предусматривать от ДЭС по электрическим сетям 10 кВ с максимальным использованием высоковольтной сети метрополитена.

При питании подстанций от ДЭС допускается неселективное действие релейных защит.

12.4 Питание электроэнергией подстанций от ДЭС следует обеспечивать по двум независимым кабельным линиям, каждую из которых рассчитывать на питание всех потребителей, работающих при использовании метрополитена в режиме убежища, ПРУ и укрытия. При этом в расчете следует учитывать питание одного эскалатора на станциях, предназначенных для эвакуации укрываемых людей.

12.5 Систему электроснабжения в режиме убежища, ПРУ и укрытия следует оборудовать защитами от воздействия всех расчетных поражающих факторов, включая защиту от электромагнитных импульсов.

12.6 Системы электроснабжения напряжением 10 кВ смежных УАЖ данной линии, а также УАЖ разных линий, в состав которых входят пересадочные станции, следует соединять резервными перемычками.

12.7 Токораздел между участками питания установок от двух смежных подстанций следует принимать по межотсечным затворам и затворам, отделяющим защищенный участок линии от внешней среды.

12.8 Питание и управление электроприводами защитно-герметических затворов следует предусматривать от двух независимых источников с АВР.

Питание электроприводов герметических клапанов и задвижек следует предусматривать от одной линии. Допускается подключение этих потребителей шлейфом.

Электроустановки, используемые только в режиме убежища, допускается присоединять к общим магистральным линиям напряжением 380/220 В, применение которых регламентировано СП 120.13330.

12.9 В помещениях на станциях и в перегонных тоннелях, где размещаются электрооборудование или пульты управления дополнительных устройств, следует предусматривать аварийное освещение с присоединением к общей сети аварийного освещения этих сооружений. Питание аварийного освещения защищенной и незащищенной зон сооружений следует предусматривать по раздельным группам. Группу аварийного освещения незащищенной зоны сооружения допускается подключать к распределительным пунктам силовой сети данного сооружения.

12.10 Для электроустановок, работающих в режиме убежища, ПРУ и укрытия следует применять оборудование и аппаратуру общепромышленного изготовления. Крепление оборудования к конструкциям следует предусматривать исходя из нагрузок, возникающих при смещении сооружения в результате расчетного воздействия поражающих факторов.

12.11 Минимальный уровень освещенности помещений в режиме убежища, ПРУ и укрытия следует принимать по таблице 12.1, других помещений - по СП 52.13330 (см. также [7]).

Таблица 12.1

Помещение

Плоскость нормирования освещенности

Горизонтальная освещенность, лк

Подземная станция:

Уровень пола

10

вестибюль;

платформенный и средний залы;

переход

салон вагона поезда

0, 8 м от пола

10

медпункт

То же

50

туалет

"

10

Перегонный тоннель

Уровень головок рельсов

2, 5

Пути эвакуации

Уровень пола

2, 5

Освещение салонов вагонов поездов, размещаемых на станции, следует осуществлять переносными светильниками, для подключения которых следует предусматривать штепсельную группу осветительной сети под козырьком платформы.

13 Связь

13.1 Для обеспечения работы метрополитена в режиме убежищ или ПРУ следует использовать виды связи согласно СП 120.13330, применять дополнительные виды оперативно-технологических связей по приложению Б настоящего свода правил, а также следующие виды местных связей:

а) прямую связь КПС - с КПС соседних станций;

б) станционную связь КПС - с постами у затворов, с санпропускниками эвакуационных выходов, с КПОПБС и КПШ, входящими в его зону обслуживания;

в) местную связь ДЭС - с внутренними рабочими местами;

г) местную связь ФВУ - с внутренними рабочими местами;

д) местную связь КПШ - с постами у шлюзовых затворов;

е) переговорные устройства между внутренней и внешней зонами санпропускников.

13.2 В КПМ следует предусматривать устройство для оперативного переключения цепей линейных оперативно-технических связей (диспетчерских, тоннельной, поездной радио, АТС и электрочасов) с наземных диспетчерских пунктов линий на дублирующие диспетчерские пункты КПМ. Для обеспечения такого переключения прокладку магистральных кабелей связи следует предусматривать через КПМ.

13.3 Для информации укрываемых людей и персонала на станциях, в перегонных тоннелях, в других помещениях и сооружениях УАЖ следует использовать громкоговорящее оповещение:

а) из КПМ - по всем станциям и перегонным тоннелям;

б) из КПС - по всем зонам станции и прилегающим тоннелям;

в) из КПОПБС (с разрешения КПС) - по всем зонам станции и прилегающим тоннелям;

г) из КПШ - по шлюзовой камере;

д) из КПД - по помещениям ДЭС;

е) из КПФ - по помещениям ФВУ.

Средства оповещения для приема сигналов оповещения гражданской обороны и дистанционного управления включением сирен на станциях следует предусматривать в КПМ.

Оборудование дистанционного включения сирен следует устанавливать в КПС.

13.4 В КПУ следует предусматривать эфирную радиосвязь с соседними КПУ линии, с КПМ, с ЗКП ГО и ЧС города и загородной зоны.

13.5 В КПМ следует предусматривать городской радиотрансляционный ввод, а также прямую факсимильную связь с ЗКП ГО и ЧС города и загородной зоны.

13.6 В командных пунктах следует обеспечивать средства связи со следующими абонентами:

а) в КПД - с диспетчерами электроснабжения и электромеханических устройств;

б) в КПФ - с диспетчером электромеханических устройств;

в) в КПС - с диспетчерами аналогично ДПС по СП 120.13330.

13.7 Для возможности организации радиосвязи с наземными службами города следует предусматривать линию станционной радиосвязи.

13.8 Каналы дополнительных видов связи следует учитывать в магистральных кабелях связи, проектируемых по СП 120.13330.

13.9 Для обеспечения работы метрополитена в режиме укрытия следует предусматривать следующие виды местных связей:

а) прямую связь КПС - с КПС соседних станций;

б) станционную связь КПС - с постами у затворов (при необходимости), эвакуационных выходов, с КПОПБС, входящими в его зону обслуживания.

14 Управление, автоматизация

14.1 Оперативное управление работой метрополитена в военное время следует предусматривать из КПМ.

14.2 Для организации оперативного управления работой УАЖ следует предусматривать командные пункты участков линий, станций, ДЭС и ФВУ, а также посты у межотсечных и шлюзовых затворов.

На каждой линии метрополитена, при подтверждении в задании, следует организовывать командный пункт линии. В качестве КПЛ следует назначать один из КПУ линии с приданием ему дополнительных функций согласно заданию.

В состав КПУ и КПС должны входить соответствующие командные пункты частей охраны порядка и безопасности, проектирование которых следует предусматривать на основании отдельного задания.

14.3 КПУ следует размещать в блоке производственных помещений одной из станций, как правило, без путевого развития.

В составе КПУ должны быть: диспетчерская - 12-15 м2, релейная - 18-20 м2, аппаратная эфирной радиосвязи - 15 м2.

КПОПБУ следует размещать в помещении площадью 12-15 м2, примыкающем к КПУ.

КПС следует размещать на каждой станции и совмещать с ДПС. Площадь релейной ДПС следует определять с учетом потребности КПС.

КПОПБС следует размещать на каждой станции в помещении дежурного по станции, примыкающем к КПС.

КПШ следует размещать в КПС.

Размеры помещений КП допускается уточнять исходя из габаритов применяемого оборудования и площади, необходимой для его обслуживания и размещения персонала.

14.4 Непосредственное управление устройствами защиты и жизнеобеспечения, расположенными на станциях и в прилегающих к ним участках перегонных тоннелей, следует предусматривать из КПС.

Командные пункты следует оборудовать пультами дистанционного управления, мнемосхемами устройств, управляемых с КП, и панелями командного управления.

Командное управление следует осуществлять путем подачи световых сигналов-приказов с подтверждением их получения и исполнения сигналами-рапортами. Сигналы-приказы должны светиться в течение всего периода действия данного приказа. Основные сигналы-приказы приведены в таблице 14.1.

Таблица 14.1

Наименование сигнала-приказа

Передает

Принимает

Вид передачи

Общая готовность ГО

ШГО КПМ

Диспетчеры КПМ, КПЛ, КПУ, КПС, КПФ, КПД

Циркулярный

Воздушная тревога

Закрыть защитные устройства

Отбой воздушной тревоги

Химическая опасность

Радиационная опасность

Фильтровентиляция

Диспетчер КПМ

КПЛ, КПУ, КПС, КПФ, КПД

Циркулярный, выборочный

Постоянный объем

Чистая вентиляция

Организовать разведку

ШГО КПМ КПУ

Диспетчеры КПМ, КПЛ, КПУ, КПФ, КПД, КПС

То же

Транспортный режим

Открыть защитные устройства

КПЛ, КПУ

КПС, КПФ, КПД

"

Вывод населения

Транспортный режим

Закрыть (открыть) затвор

КПС

ПЗ, ПШЗ

Выборочный

Шлюзование

КПС

КПШ

То же

Прекратить шлюзование

Закрыть (открыть) затвор при шлюзовании

КПШ

ПШЗ

"

Внимание

Передается одновременно с другим сигналом-приказом и при необходимости сопровождается звуковым сигналом

14.5 Из КПС следует предусматривать дистанционное управление и сигнализацию положения следующих устройств, обеспечивающих защиту и герметизацию отсека;

- затворами в вестибюлях и предэскалаторных залах станций, в переходах между станциями, в перегонных тоннелях и шахтах;

- герметическими клапанами;

- задвижками.

Все устройства с электроприводом должны иметь местное управление и сигнализацию.

На пульте КПС следует предусматривать дистанционную сигнализацию:

- о включении насосов и аварийном уровне воды в резервуарах ВОУ и станционных канализационных установок;

- об открытом и закрытом положениях затворов, задвижек и люков с ручным приводом, устанавливаемых на линии защиты и герметизации.

На пульте КПУ следует предусматривать сигнализацию о положении шлюзовых затворов.

На постах местного управления затворами следует предусматривать световое табло сигналов-приказов об их открытии или закрытии.

14.6 В КПМ, ДЭС и ФВУ следует предусматривать программное управление устройствами, обеспечивающими их защиту и герметизацию, а также централизованное управление технологическими системами из командных пунктов этих объектов.

В КПС следует предусматривать программное управление устройствами, обеспечивающими защиту и герметизацию станций, пристанционных, притоннельных сооружений и перепуск воздуха из отсека в отсек, кроме затворов в пассажирских помещениях станций и в перегонных тоннелях, насосов водозаборных скважин, а также тоннельных и местных вентиляционных установок.

14.7 Дистанционное управление межотсечным затвором следует предусматривать из КПС станции, расположенной перед затвором по направлению движения поезда, а сигналы о его положении передавать также в КПС смежной станции.

Управление затворами, отделяющими с одной стороны оба тоннеля подречного участка, и портальными затворами следует осуществлять из КПС ближайшей станции данного отсека, управление шлюзовыми затворами в процессе эвакуации людей из КПШ.

14.8 Схему управления перегонными затворами следует увязывать со схемами устройств управления движением поездов.

В схемах следует учитывать возможность управления затворами в трех режимах:

а) первый режим - узел увязки схем отключен, и блокировка затворов с устройствами управления движением поездов осуществляется посредством замков системы Мелентьева, при этом возможно только местное управление;

б) второй режим - замки системы Мелентьева отключены, и блокировка осуществляется с использованием узла увязки схем, при этом возможно только местное управление по команде, передаваемой дистанционно;

в) третий режим - все блокировки с устройствами управления движением поездов отключены, возможно местное и дистанционное управление.

14.9 Схема управления шлюзовыми затворами в режиме "Шлюзование" должна иметь блокировку, предотвращающую возможность их одновременного открытия.

14.10 В ДЭС и ФВУ следует предусматривать автоматический перевод работы вентиляционных систем в переходный режим при появлении сигнала о превышении ПДК вредных веществ в воздухе от системы дистанционного контроля приточного (наружного) воздуха.

14.11 В КПС для контроля температуры, влажности и содержания СО, СО2 в воздухе на станции и в тоннелях следует использовать системы контроля параметров воздуха, разработку которых выполняют согласно СП 120.13330.

При необходимости данная информация передается в КПУ по каналам телефонной связи.

14.12 Устройство теленаблюдения на других объектах метрополитена, включая подвижной состав, а также необходимость передачи телеизображения отдельных зон наблюдения в ДПЛ (в ситуационный центр) необходимо отражать в задании на проектирование.

15 Пожарная безопасность


Возврат к списку
(Нет голосов)

Комментарии (0)


Чтобы оставить комментарий вам необходимо авторизоваться
Самые популярные документы
Новости
Все новости
