ГОСТ Р 71179-2023 СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ. ТРЕБОВАНИЯ К ГРАФИЧЕСКОМУ ОТОБРАЖЕНИЮ ОСНОВНЫХ СТРУКТУРНЫХ ЭЛЕМЕНТОВ И ТЕХНОЛОГИЧЕСКИХ СВЯЗЕЙ МЕЖДУ НИМИ

ГОСТ Р 71179-2023 СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ. ТРЕБОВАНИЯ К ГРАФИЧЕСКОМУ ОТОБРАЖЕНИЮ ОСНОВНЫХ СТРУКТУРНЫХ ЭЛЕМЕНТОВ И ТЕХНОЛОГИЧЕСКИХ СВЯЗЕЙ МЕЖДУ НИМИ

Утв. и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. N 1712-ст

Национальный стандарт РФ ГОСТ Р 71179-2023
"СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ. ТРЕБОВАНИЯ К ГРАФИЧЕСКОМУ ОТОБРАЖЕНИЮ ОСНОВНЫХ СТРУКТУРНЫХ ЭЛЕМЕНТОВ И ТЕХНОЛОГИЧЕСКИХ СВЯЗЕЙ МЕЖДУ НИМИ"

Heating systems. Requirements for the graphical representation of the main structural elements and technological connections between them

ОКС 01.100.30

Дата введения - 1 января 2024 года

Введен впервые

Предисловие

1 РАЗРАБОТАН Публично-правовой компанией "Фонд развития территорий"

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. N 1712-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Введение

Настоящий стандарт учитывает требования Федерального закона от 27 июля 2010 г. N 190-ФЗ "О теплоснабжении" [1] и служит для графического описания инвентаризации системы теплоснабжения населенных пунктов. Графическое описание систем теплоснабжения населенных пунктов необходимо для повышения эффективности теплоснабжения, облегчения чтения рисунков, эскизов и чертежей в целях принятия энерго- и ресурсоэффективных мероприятий, служит для повышения качества и эффективности теплоснабжения.

Настоящий стандарт разработан Публично-правовой компанией "Фонд развития территорий" (В.В. Полянцев) при участии Публичного акционерного общества "Мосэнерго" (И.Б. Новиков, Е.В. Емельянова).

1 Область применения

Настоящий стандарт распространяется на графическое описание систем теплоснабжения населенных пунктов и устанавливает требования к отображению следующей информации:

- схематичное графическое представление и описание основных объектов систем теплоснабжения с выделением сетей горячего водоснабжения и технологических связей между ними;

- описание возможности эксплуатации объектов системы (в эксплуатации, в резерве, законсервированный);

- описание статуса собственности (в собственности, бесхозяйный);

- описание основных эксплуатационных параметров системы:

- параметры источников тепловой энергии (год ввода в эксплуатацию, располагаемая и установленная мощность, вид основного и резервного топлива);

- параметры тепловых сетей (год начала эксплуатации, тип изоляции, диаметры и протяженность трубопроводов, их материал, способ прокладки, вид теплоносителя и максимальная пропускная способность);

- показатели надежности тепловых сетей (износ, аварийность);

- описание работы систем теплоснабжения, в том числе указание преобладающего в муниципальном образовании вида топлива, определяемого по совокупности всех систем теплоснабжения, находящихся в соответствующем муниципальном образовании;

- доли населения, охваченного услугами централизованного теплоснабжения;

- показатели надежности и энергетической эффективности объектов теплоснабжения.

Настоящий стандарт не устанавливает требований к правилам оформления:

- схем теплоснабжения в соответствии с [2];

- проектной и рабочей документации.

Настоящий стандарт не распространяется на производственные объекты и объекты военной инфраструктуры.

2 Термины и определения

В настоящем стандарте применены термины по [1] - [3].

3 Основные положения

3.1 Графическое представление системы теплоснабжения (или принципиальная схема теплоснабжения) должно содержать описание в целом для выбранного муниципального образования или связанных источниками тепловой энергии и тепловыми сетями нескольких муниципальных образований и отдельно по каждой системе теплоснабжения такого муниципального образования, сформированное на базе данных официальной отчетности, предоставленной субъектом Российской Федерации в рамках периодического мониторинга состояния объектов систем теплоснабжения.

3.2 Графическое представление системы теплоснабжения описывает все основные объекты системы теплоснабжения выбранного муниципального образования или связанных источниками тепловой энергии и тепловыми сетями нескольких муниципальных образований [источник теплоснабжения, тепловые сети (магистральные, распределительные тепловые сети с выделением сетей горячего водоснабжения) и сооружения на них (тепловые пункты, насосные станции, потребители системы теплоснабжения - муниципальные образования)]. Кроме того, в графическом представлении приводят тепловые камеры и вспомогательные элементы, связывающие между собой вышеуказанные элементы системы.

3.3 В графическом представлении системы теплоснабжения отображаются характеристики (атрибуты) объектов системы, отражающие располагаемую мощность источника теплоснабжения, резерв/дефицит мощности, вид основного и резервного топлива на источнике, вид теплоносителя, способ прокладки трубопровода, его пропускная способность, год постройки и ввода в эксплуатацию объектов теплоснабжения, характеристики потребителей тепловой энергии.

3.4 В состав графического представления системы теплоснабжения включают:

- изображение элементов объектов системы теплоснабжения согласно 3.5;

- тип элемента объекта системы теплоснабжения согласно 3.6;

- масштаб элемента объекта системы теплоснабжения согласно 3.7;

- атрибуты элементов объектов системы теплоснабжения согласно 3.8;

- общие данные по схеме системы теплоснабжения, описание расположения и связей элементов объектов теплоснабжения (приложение А);

- общие данные по схеме системы теплоснабжения, описание расположения и связей элементов объектов теплоснабжения с атрибутами элементов (приложение Б).

3.5 Графическое изображение системы теплоснабжения и отдельные выносные элементы системы теплоснабжения выполняют схематически, трубопроводы располагают горизонтально и вертикально.

Основные элементы для изображения объектов системы теплоснабжения представлены в таблице 1.

Таблица 1

Тип элемента

Обозначение

Дополнительные сведения

Трубопроводы


Участок магистральной тепловой сети, включая квартальные сети и тепловые вводы


Участок распределительной тепловой сети


Участок сети горячего водоснабжения

Центральный тепловой пункт


-

Насосная станция


Стрелка по направлению напора, две стрелки - насосы и на прямых, и на обратных трубопроводах


Источник тепловой энергии


С указанием вида топлива

Потребители


Муниципальные образования с низкой аварийностью в сфере теплоснабжения


Муниципальные образования со средней или высокой аварийностью в сфере теплоснабжения

Примечание - В настоящей таблице применены следующие условные обозначения и сокращения: Г (вид топлива) - газ; г. - город; ГВС - горячее водоснабжение; М (вид топлива) - мазут; от. - отопление; пос. - поселок; ТЭЦ - теплоэлектроцентраль - станция, вырабатывающая одновременно и электроэнергию, и тепло для потребителей.

3.6 Типы элементов представлены в таблице 2.

Таблица 2

Элемент

Тип элемента и описание его изображения


Эксплуатируемый, внешний периметр - сплошная линия шириной 2 мм синего цвета


В резерве, внешний периметр - пунктирная линия шириной 2 мм синего цвета


Эксплуатируемый, средняя или высокая степень аварийности, внешний периметр - сплошная линия шириной 2 мм красного цвета


В резерве, высокая степень аварийности, внешний периметр - пунктирная линия шириной 2 мм красного цвета


Эксплуатируемый, в стадии модернизации, внешний периметр - сплошная линия шириной 2 мм зеленого цвета


В стадии строительства или реконструкции, внешний периметр - пунктирная линия шириной 2 мм зеленого цвета


Эксплуатируемый, подлежит выводу из эксплуатации, внешний периметр - сплошная линия шириной 2 мм серого цвета


Проектируемый, внешний периметр - пунктирная линия шириной 2 мм желтого цвета

Примечания

1 Применимо для следующих элементов:


2 Условные обозначения и сокращения, примененные в примечании 1 настоящей таблицы, см. в таблице 1.

3.7 Масштаб элемента системы теплоснабжения для целей описания основных объектов системы и технологических связей между ними устанавливается, исходя из таблицы 3.

Таблица 3

Масштабное изображение элемента

Описание

Требование к размеру изображения

Тепловые пункты и насосные станции


Элемент наибольшей мощности и более 40% от наибольшего

D = 20 мм


Элемент мощностью 10% - 40% от наибольшего

D = 15 мм


Элемент мощностью менее 10% от наибольшего

D = 10 мм

Источник тепловой энергии


-

По высоте следует за предыдущим элементом. Длина по необходимости, но не менее удвоенной высоты

Трубопроводы


-

Стандартный размер - толщина 0,5 мм; концевые элементы - D = 2 мм


-

Стандартный размер - толщина 0,5 мм; концевые элементы - D = 2 мм


-

Стандартный размер - толщина 0,5 мм; концевые элементы - D = 2 мм

Примечания

1 Длина каждого трубопровода - по необходимости, но не менее 20 мм. Вспомогательные линии (присоединения) - 0,25 мм.

2 Условные обозначения и сокращения, примененные в настоящей таблице, см. в таблице 1.

3.8 Атрибуты элементов системы теплоснабжения устанавливают, исходя из таблицы 4.

Таблица 4

Элемент системы

Атрибут

Пример записи

Для всех элементов объектов системы

Код элемента в системе

(12345678)

Источник тепловой энергии

Тип и наименование источника тепловой энергии с указанием основного и резервного топлива

Котельная Ближний-1

(К/У/М)

Установленная мощность/располагаемая мощность

__/__ Гкал/ч

Центральный тепловой пункт

Наименование теплового пункта

ЦТП-1

Расчетный расход тепла на отопление/ГВС

__/__ Гкал/ч

Насосные станции

Наименование насосной станции с указанием числа насосов

ПНС-1

Установленная и фактическая производительность насосной станции

__/__ м3/ч

Потребители

Наименование муниципального образования

ГО Ближний

Общая численность населения в зоне охвата

тыс. чел.

Численность населения, охваченного услугами централизованного теплоснабжения

тыс. чел.

Численность населения, обеспеченного индивидуальным теплоснабжением

тыс. чел.

Количество потребителей тепловой энергии по категориям потребителей (первая/вторая/третья) по СП 124.13330 1

ед. ......./......./.......

Оценка надежности системы теплоснабжения

Высоконадежная, надежная, малонадежная, ненадежная

Примечание - В настоящей таблице применены следующие условные обозначения и сокращения: ГВС - горячее водоснабжение; ГО - городское образование; К (источник тепловой энергии) - котельная; М (вид топлива) - мазут; ПНС - насосная станция; У (вид топлива) - уголь; ЦТП - центральный тепловой пункт.

--------------------------------

1 СП 124.13330.2012 "СНиП 41-02-2003 Тепловые сети".

Система теплоснабжения с атрибутами элементов представлена в приложении Б.

3.9 При описании системы теплоснабжения необходимо предоставлять дополнительные данные, указанные в таблице 5.

Таблица 5

Параметр

Единица измерения

Население муниципального образования

тыс. чел.

Количество населения, обеспеченного теплом

тыс. чел.

Доля обеспеченности централизованным теплоснабжением

%

Потери тепловой энергии в целом по муниципальному образованию

%

Тариф на теплоснабжение (включая НДС):

- населению в I полугодии

руб./Гкал

- населению во II полугодии

руб./Гкал

- прочим потребителям

руб./Гкал

Субсидии бюджета

млн руб.

Инвестиции

млн руб.

Финансовый результат (прибыль/убыток)

млн руб.

Кредиторская задолженность

млн руб.

Дебиторская задолженность

млн руб.

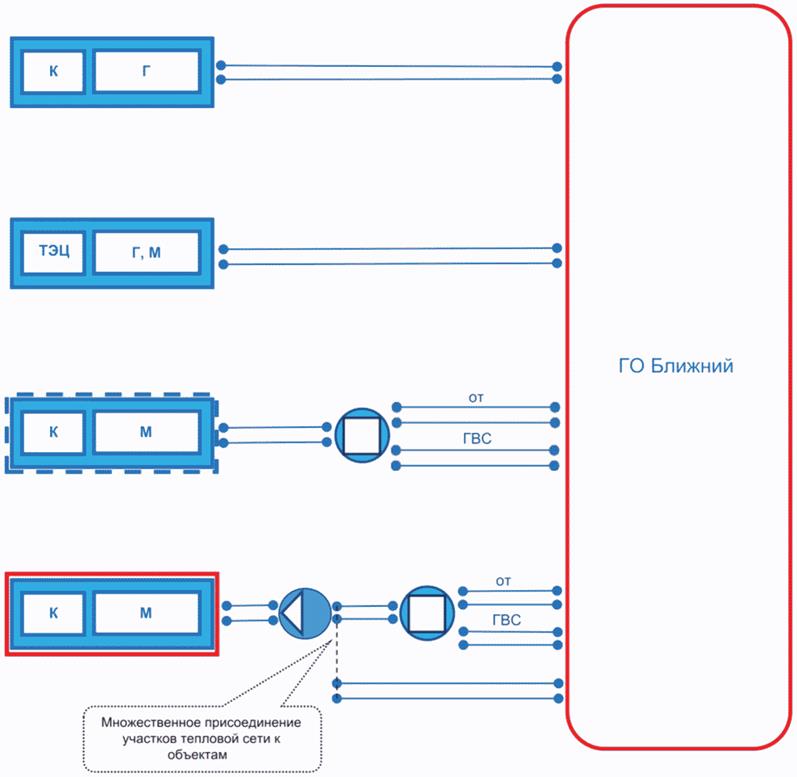

Приложение А

(обязательное)

Расположение и связи элементов системы теплоснабжения


Примечание - Условные обозначения, примененные в настоящем рисунке, см. в таблицах 1, 4.

Рисунок А.1

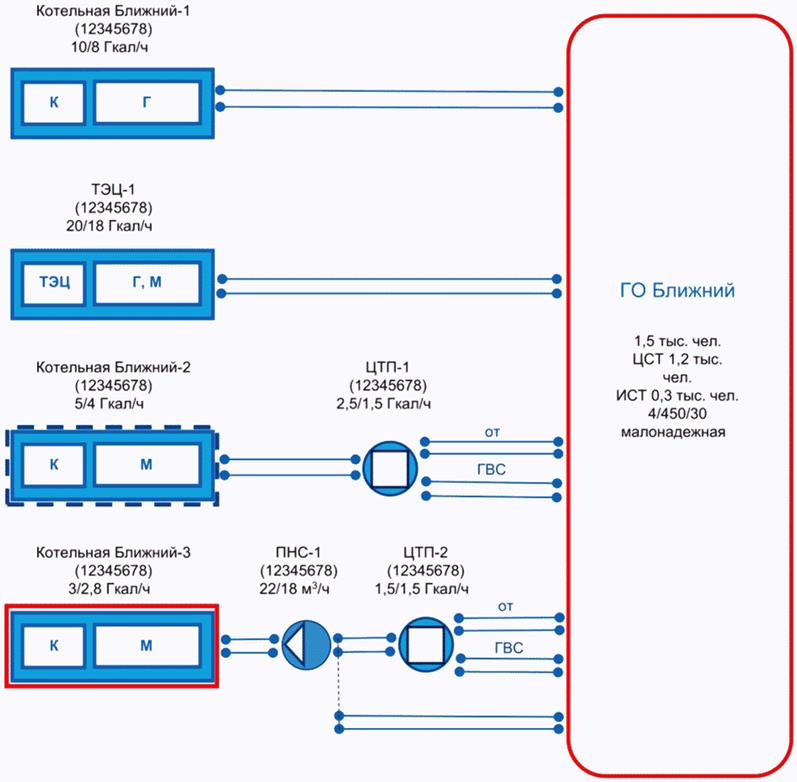

Приложение Б

(обязательное)

Схема системы теплоснабжения с атрибутами элементов


ИСТ - индивидуальная (нецентрализованная) система теплоснабжения; ЦСТ - централизованная система теплоснабжения

Примечание - Другие условные обозначения и сокращения, примененные в настоящем рисунке, см. в таблицах 1, 4.

Рисунок Б.1

Библиография

[1]

Федеральный закон от 27 июля 2010 г. N 190-ФЗ "О теплоснабжении"

[2]

Постановление Правительства Российской Федерации от 22 февраля 2012 г. N 154 "О требованиях к схемам теплоснабжения, порядку их разработки и утверждения"

[3]

Федеральный закон от 6 октября 2003 г. N 131-ФЗ "Об общих принципах организации местного самоуправления в Российской Федерации"
