Национальный стандарт РФ ГОСТ Р 58790-2019
"ТЕХНИКА ПОЖАРНАЯ. НАСОСЫ ПОЖАРНЫЕ. КЛАССИФИКАЦИЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ"

Fire tehniques. Fire-fighting pumps. Classification. Terms and definitions

ОКС 13.220.10

Дата введения - 1 января 2021 г.
Введен впервые

Предисловие

1 Разработан Федеральным государственным бюджетным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий" (ФГБУ ВНИИПО МЧС России)

2 Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность"

3 Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 19 декабря 2019 г. N 1497-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений национального стандарта Великобритании БС ЕН 1028-1:2002 + А1:2008 "Насосы пожарные. Насосы центробежные пожарные. Классификация. Общие технические требования" (BS EN 1028-1:2002 + А1:2008 "Fire-fighting pumps - Fire-fighting centrifugal pumps with primer - Classification - General and safety requirements", NEQ)

5 Введен впервые

Введение

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области пожарных насосов.

Для каждого понятия установлен один стандартизованный термин.

Не рекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк".

Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия.

В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится и вместо него ставится прочерк.

В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке.

Стандартизованные термины набраны полужирным шрифтом, не рекомендуемые к применению термины-синонимы - курсивом.

1 Область применения

1.1 Настоящий стандарт устанавливает основные термины и определения понятий, применяемых при проектировании, производстве, оценке соответствия, эксплуатации, транспортировании, хранении и утилизации пожарных насосов.

1.2 Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы в области пожарной техники, входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.

2 Классификация

2.1 Графическая схема классификации пожарных насосов приведена в приложении А.

2.2 В настоящем стандарте под жидкой средой понимается капельная жидкость, которая может содержать твердую или газовую фазу.

3 Термины и определения

Общие понятия

1

насос: Машина (механическое устройство), включающая в себя всасывающий и напорный присоединительные патрубки и выступающие части своих валов, предназначенная для создания потока жидкой среды.

pump

2

пожарный насос: Насос, используемый для подачи воды и водного раствора пенообразователя с расходом и рабочим давлением, необходимым для тушения пожара.

fire-fighting pump

3

насосный агрегат: Агрегат, состоящий из насоса и привода совместно с элементами трансмиссии, опорной плитой и любым другим вспомогательным оборудованием.

pump unit

4

привод насоса: Машина, снабжающая насос механической энергией.

Примечание - Приводом могут быть: электродвигатель, турбина, гидравлический привод, пневматический привод, двигатель внутреннего сгорания и пр.

pump drive

5

насосная установка: Конструкция из трубопроводов, опорных частей, фундаментов, блоков управления, приводов и т.д., в которую установлен насос или насосный агрегат в целях обеспечения выполнения тех задач, для которых данная конструкция предназначена.

installation

6

система: Часть установки, включая насос, которая определяет функциональные характеристики установки.

system

7

условия: Совокупность параметров, определяемых окружающей обстановкой в каждом конкретном случае применения оборудования, а также свойствами перекачиваемой жидкости, оказывающая влияние на функционирование и эксплуатационные свойства системы.

conditions

Понятия, характеризующие принцип действия и конструкции

8

динамический насос: Насос, в котором жидкая среда перемещается под силовым воздействием на нее в камере, постоянно сообщающейся со входом и выходом насоса.

rotodynamic pump

9

объемный насос: Насос, в котором жидкость перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса.

positive-displacement pump

10

центробежный насос: Динамический (лопастной) насос, в котором жидкая среда перемещается через рабочее колесо от центра к периферии.

centrifugal pump

11

поршневой насос: Возвратно-поступательный насос, у которого рабочие органы выполнены в виде поршней.

piston pump

12

затопляемый насос: Насос, предназначенный для продолжения эксплуатации, будучи временно погруженным в жидкость, которая может быть (необязательно) перекачиваемой жидкостью.

submergible pump

13

погружной насос: Насосный агрегат, предназначенный для эксплуатации в состоянии полного погружения в перекачиваемую жидкость.

submersible pump

14

скважинный насос: Погружной насос, устанавливаемый в скважине.

shallow well pump

15

диафрагменный насос (Нрк. мембранный насос): Возвратно-поступательный насос, у которого рабочие органы выполнены в виде упругих диафрагм.

diaphragm pump

16

шестеренный насос: Зубчатый насос с рабочими органами в виде шестерен, обеспечивающих геометрическое замыкание рабочей камеры и передающих крутящий момент.

gear pump

17

шиберный насос: Роторно-поступательный насос с рабочими органами в виде шиберов.

roller vane pump

18

пластинчатый насос: Шиберный насос, в число рабочих органов которого входят шиберы, выполненные в виде пластин.

vane type pump

19

ручной насос: Насос, в котором жидкая среда перемещается за счет мускульной силы человека.

hand pump

20

насос с трансмиссионным валом: Насос, у которого приводящий двигатель и насос соединены промежуточным валом.

shaft pump

21

насос с реверсивным потоком (Нрк. обратимый насос): Насос, у которого возможно изменение направления движения подаваемой жидкой среды на противоположное.

reversible pump

22

регулируемый насос: Насос, обеспечивающий в заданных пределах изменение подачи, а у динамических насосов - напора.

variable capacity pump

23

дозировочный насос: Насос, обеспечивающий подачу с заданной точностью.

proportioning pump

24

самовсасывающий насос: Насос, обеспечивающий самозаполнение подводящего трубопровода жидкой средой.

self priming pump

25

паровой насос: Насосный агрегат с приводом от парового цилиндра, распределительное устройство которого входит в конструкцию насоса.

steam pump

26

пневмонасос: Насосный агрегат с приводом от пневмоцилиндра, распределительное устройство которого входит в конструкцию насоса.

air operated pump

27

электронасос: Насосный агрегат с приводом от электродвигателя, узлы которого входят в конструкцию насоса.

electric pump

28

турбонасос: Насосный агрегат с приводом от турбины, узлы которого входят в конструкцию насоса.

turbo pump

29

насос нормального давления: Одно- или многоступенчатый насос, обеспечивающий подачу воды и огнетушащих растворов при давлении на выходе до 2 МПа.

normal-pressure pump

30

насос высокого давления: Многоступенчатый насос, обеспечивающий подачу воды и огнетушащих растворов при давлении на выходе от 2 до 5,0 МПа.

high pressure pump

31

комбинированный насос: Насос, состоящий из последовательно соединенных насосов нормального и высокого давления, имеющих общий привод.

combined pump

32

напор: Энергия единицы массы жидкости, деленная на ускорение свободного падения.

head

Примечание - Величину напора пожарного насоса определяют по формуле

image0lu1.jpg,

где р2 и р1 - давления на выходе и на входе в насос соответственно, Па;

ρ - плотность жидкой среды, кг·м-3;

g - ускорение свободного падения, м·с-2;

v2 и v1 - скорости жидкой среды на выходе и на входе в насос соответственно, м·с-1;

Z2 - Z1 - расстояния по вертикали между отметками положения приборов измерения давления на выходе и на входе в насос соответственно, м.

Понятия, характеризующие величины в области пожарных насосов

33

массовая подача: Масса жидкости, проходящая через контрольное сечение, расположенное на выходе из насоса, в единицу времени.

mass rate of flow

34

объемная подача [расход]: Объем жидкости, истекающей из выходной зоны насоса в единицу времени.

volumetric flow, expense

35

геометрическая высота всасывания: Расстояние между осью вращения рабочего колеса первой ступени насоса и уровнем воды со стороны линии всасывания.

the geometric suction height

36

номинальный режим пожарного насоса: Режим работы пожарного насоса, обеспечивающий заданные технические показатели.

nominal mode fire pump

37

номинальный напор пожарного насоса: Напор пожарного насоса при его номинальном режиме работы (при номинальных значениях подачи, геометрической высоты всасывания и частоты вращения рабочего колеса).

rated pressure of fire pump

38

номинальная геометрическая высота всасывания пожарного насоса: Геометрическая высота всасывания пожарного насоса при его номинальном режиме работы (при номинальных значениях подачи и частоты вращения рабочего колеса).

nominal geometric suction height

39

максимальная геометрическая высота всасывания пожарного насоса: Геометрическая высота всасывания пожарного насоса, принятая в качестве нормативной при проведении соответствующих проверок параметров системы водозаполнения и предельной подачи насоса.

maximum geometric suction height of fire pump

40

номинальная частота вращения рабочего колеса пожарного насоса: Частота вращения рабочего колеса пожарного насоса при его номинальном режиме работы (при номинальных значениях геометрической высоты всасывания и подачи).

nominal frequency of rotation of the impeller fire pump

41

номинальная подача пожарного насоса: Подача насоса при номинальном напоре, номинальной геометрической высоте всасывания и номинальной частоте вращения рабочего колеса насоса.

nominal flow fire pump

42

давление на входе пожарного насоса: -

fire pump inlet pressure

43

давление на выходе пожарного насоса:-

fire pump outlet pressure

44

максимальное давление на выходе пожарного насоса: Наибольшее давление, действующее на выходе пожарного насоса.

maximum fire pump outlet pressure

45

частота вращения: Количество оборотов или перемещений, произведенных валом, соединительной муфтой вала или ротором насоса в единицу времени.

speed

46

коэффициент полезного действия пожарного насоса: Отношение гидравлической мощности пожарного насоса к приводной мощности насоса.

pump efficiency

47

мощность пожарного насоса: Полезная механическая энергия, передаваемая жидкости во время прохождения через пожарный насос.

fire pump power

48

кавитационный запас: Разность между абсолютным значением полного напора на входе в насос и напором, эквивалентным давлению насыщенного пара перекачиваемой жидкости при определенной температуре.

net positive suction head

49

допустимый кавитационный запас: Минимальный кавитационный запас во входном патрубке насоса, необходимый для достижения расчетных или эксплуатационных технических характеристик при заданных условиях.

the allowable cavitation margin

50

характеристика насоса: Графическая зависимость основных технических показателей от давления (для объемных насосов) или от подачи (для динамических насосов) при постоянных значениях частоты вращения, вязкости и плотности жидкой среды на входе в насос.

pump performance

51

рабочая часть характеристики пожарного насоса: Зона характеристики пожарного насоса, в пределах которой рекомендуется его эксплуатация.

the working part of the characteristics of the fire pump

Алфавитный указатель терминов на русском языке

агрегат насосный

3

высота всасывания геометрическая

35

высота всасывания пожарного насоса геометрическая максимальная

39

высота всасывания пожарного насоса геометрическая номинальная

38

давление на входе пожарного насоса

42

давление на выходе пожарного насоса

43

давление на выходе пожарного насоса максимальное

44

запас кавитационный

48

запас кавитационный допустимый

49

коэффициент полезного действия пожарного насоса

46

мощность пожарного насоса

47

напор

32

напор пожарного насоса номинальный

37

насос

1

насос высокого давления

30

насос диафрагменный

15

насос динамический

8

насос дозировочный

23

насос затопляемый

12

насос комбинированный

31

насос мембранный Нрк.

15

насос нормального давления

29

насос обратимый Нрк.

21

насос объемный

9

насос паровой

25

насос пластинчатый

18

насос погружной

13

насос пожарный

2

насос поршневой

11

насос регулируемый

22

насос ручной

19

насос с реверсивным потоком

21

насос с трансмиссионным валом

20

насос самовсасывающий

24

насос скважинный

14

насос центробежный

10

насос шиберный

17

насос шестеренный

16

пневмонасос

26

подача массовая

33

подача объемная

34

подача пожарного насоса номинальная

41

привод насоса

4

расход

34

режим пожарного насоса номинальный

36

система

6

турбонасос

28

условия

7

установка насосная

5

характеристика насоса

50

частота вращения

45

частота вращения рабочего колеса пожарного насоса номинальная

40

часть характеристики пожарного насоса рабочая

51

электронасос

27

Алфавитный указатель эквивалентов терминов на английском языке

air operated pump

26

centrifugal pump

10

combined pump

31

conditions

7

diaphragm pump

15

electric pump

27

fire-fighting pump

2

fire pump inlet pressure

42

fire pump outlet pressure

43

fire pump power

47

flow rate

32

gear pump

16

hand pump

19

head

32

high pressure pump

30

installation

5

mass rate of flow

33

maximum fire pump outlet pressure

44

maximum geometric suction height of fire pump

39

net positive suction head

48

nominal geometric suction height

38

nominal flow fire pump

41

nominal frequency of rotation of the impeller fire pump

40

nominal mode fire pump

36

normal-pressure pump

29

piston pump

11

pressure

31

positive-displacement pump

9

positive suction head

47

proportioning pump

23

pump

1

pump drive

4

pump efficiency

46

pump performance

50

pump unit

3

rated pressure of fire pump

37

reversible pump

21

roller vane pump

17

rotodynamic pump

8

self priming pump

24

shallow well pump

14

shaft pump

20

sliding vane pump

15

speed

45

steam pump

25

submerged pump

12

submersible pump

13

system

6

the allowable cavitation margin

49

the geometric suction height

35

the working part of the characteristics of the fire pump

51

turbo pump

28

vane type pump

18

variable capacity pump

22

volume of flow, expense

34

Приложение А
(справочное)

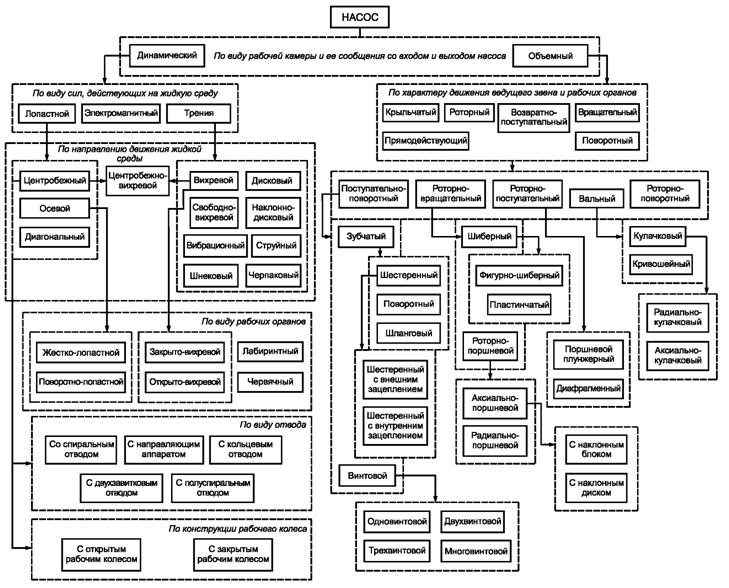

Виды насосов по принципу действия и конструкции


Рисунок А.1
