ГОСТ Р 70292-2022 СИСТЕМЫ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ ЭЛЕКТРОНИКИ. ПОДСИСТЕМА АВТОМАТИЗИРОВАННОГО СОЗДАНИЯ КАРТ РАБОЧИХ РЕЖИМОВ ЭЛЕКТРОННОЙ КОМПОНЕНТНОЙ БАЗЫ
Утв. и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 августа 2022 г. N 784-ст
Electronics automated design systems. Subsystem for automated creation of maps of operating modes of the electronic component base
ОКС 31.020
29.100.01
Дата введения - 1 октября 2022 года
Введен впервые
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт "АСОНИКА" (ООО "НИИ "АСОНИКА")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 165 "Системы автоматизированного проектирования электроники"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 августа 2022 г. N 784-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
Введение
Причиной разработки стандарта является необходимость автоматизированного создания карт рабочих режимов (КРР) электронной компонентной базы (ЭКБ) на ранних этапах проектирования электронной аппаратуры (ЭА) на основе математического моделирования и виртуальных испытаний ЭКБ и ЭА на внешние воздействующие факторы (ВВФ) для снижения затрат на разработку, производство и обслуживание за счет повышения качества разработок.
Стандарт распространяется на КРР ЭКБ в составе ЭА. Его целями являются автоматизация создания КРР ЭКБ с применением математического моделирования и виртуальных испытаний ЭКБ и ЭА на ВВФ на ранних этапах проектирования, снижение затрат на разработку, производство и обслуживание за счет повышения качества разработок.
Применение математического моделирования и виртуальных испытаний ЭКБ и ЭА на ВВФ при создании КРР ЭКБ на ранних этапах проектирования до изготовления опытного образца позволит избежать отказов ЭКБ и ЭА или значительно сократить их на этапе испытаний опытного образца, сокращая тем самым количество испытаний опытного образца, возможные итерации по доработке схем и конструкций, затраты на разработку ЭКБ и ЭА при одновременном повышении качества и надежности, в том числе в критических режимах работы, делая ЭКБ и ЭА конкурентоспособными на отечественном и международном рынке [1] - [3].
Использование при создании КРР ЭКБ натурных испытаний ЭКБ и ЭА на ВВФ невозможно, так как КРР создаются еще до изготовления опытного образца. Виртуализация испытаний ЭКБ и ЭА на ВВФ при создании КРР ЭКБ является безальтернативной. Без применения математического моделирования нельзя определить параметры "В схеме", которые должны сравниваться с параметрами "По НТД". Такое сравнение является информативным, так как благодаря ему на этапе проектирования отслеживается большинство возможных отказов ЭКБ и ЭА по электрическим, тепловым и механическим характеристикам, и эффективным, так как из-за недоработок проектирования ЭКБ и ЭА, вскрытых уже путем натурных испытаний, возможно множество итераций: доработка проекта - испытания опытного образца - доработка проекта и т.д., что значительно увеличивает сроки и стоимость разработки.
Настоящий стандарт определяет требования к подсистеме автоматизированного создания КРР ЭКБ в составе ЭА на основе математического моделирования и виртуальных испытаний ЭКБ и ЭА на ВВФ при проектировании.
1 Область применения
1.1 Настоящий стандарт предназначен для применения предприятиями промышленности и организациями при использовании цифровых двойников электроники и CALS-технологий на ранних этапах проектирования, изготовления и испытаний ЭКБ и ЭА, а также на всех последующих этапах жизненного цикла ЭКБ и ЭА.
Подсистема автоматизированного создания КРР ЭКБ на ранних этапах проектирования ЭА по результатам математического моделирования ЭКБ и ЭА на ВВФ применяется на ранних этапах проектирования ЭА следующего назначения: промышленная, для энергетики, для оборонно-промышленного комплекса, для аэрокосмической отрасли, для судостроения, медицинская, автомобильная, для навигации и радиолокации, потребительская, для фискального и торгового оборудования, для связи (телекоммуникации), для вычислительной техники, для автоматизации и интеллектуального управления, для систем безопасности, для светотехники, для автоматизированного транспорта и движущейся робототехники.
ЭА состоит из электронных шкафов и блоков, печатных узлов и ЭКБ (микросхем, транзисторов, резисторов и т.д.).
На ЭКБ и ЭА оказывают влияние внешние дестабилизирующие факторы - электрические, тепловые, механические, климатические, биологические, радиационные, электромагнитные, специальных сред и термические. Внешние дестабилизирующие факторы могут приводить к несоответствиям ЭКБ и ЭА требованиям к их прочности и устойчивости к ВВФ. Настоящий стандарт устанавливает основные положения технологии, позволяющей создавать КРР ЭКБ на основе математического моделирования и виртуализации испытаний ЭКБ и ЭА на ВВФ при проектировании.
1.2 Составление КРР должно осуществляться на ранних этапах проектирования ЭА посредством проведения математического моделирования и виртуализации испытаний ЭКБ и ЭА на ВВФ при проектировании. Электрические характеристики ЭКБ определяются путем расчетов по схемам или по результатам инструментальных измерений на макетах.
1.3 Для разработки КРР ЭКБ и ЭА на ВВФ методом математического моделирования (виртуализации испытаний ЭКБ и ЭА на ВВФ) должны применяться аттестованные программные средства, а при необходимости - аттестованные программно-аппаратные средства. Требования к программно-аппаратным средствам устанавливаются по согласованию с заказчиками.
2 Сокращения
В настоящем стандарте применены следующие сокращения:
БД - база данных;
ВВФ - внешние воздействующие факторы;
КРР - карты рабочих режимов;
НТД - нормативно-техническая документация;
ПУ - печатный узел;
ТЗ - техническое задание;
ЭА - электронная аппаратура;
ЭКБ - электронная компонентная база;
ЭРИ - электрорадиоизделие.
3 Общие положения
3.1 Целью разработки настоящего стандарта является установление требований к автоматизированному созданию КРР ЭКБ в составе ЭА путем математического моделирования физического состояния ЭКБ и ЭА при воздействии ВВФ.
Для достижения поставленной цели в стандарте устанавливаются следующие единые требования:
- к технологии автоматизированного создания КРР ЭКБ на основе математического моделирования и виртуализации испытаний ЭКБ и ЭА на ВВФ при проектировании;
- к порядку формирования электрических характеристик "В схеме" в КРР;
- к порядку формирования тепловых характеристик "В схеме" в КРР;
- к порядку формирования механических характеристик "В схеме" в КРР;
- к порядку формирования данных "По НТД" в КРР;
- к функциональным характеристикам подсистемы автоматизированного создания КРР ЭКБ на ранних этапах проектирования ЭА по результатам математического моделирования ЭКБ и ЭА на ВВФ;
- к порядку применения методов и программного обеспечения на стадиях проектирования и изготовления, а также удостоверения заказчика в том, что на стадиях конструирования и производства выполнены оценки возможных вариантов схемно-технического построения и конструктивного исполнения ЭКБ и ЭА с точки зрения достижения заданных ТЗ функциональных и эксплуатационных характеристик.
3.2 Осуществляется организация работ по применению технологии автоматизированного создания КРР ЭКБ на основе математического моделирования и виртуализации испытаний ЭКБ и ЭА на ВВФ при проектировании.
3.2.1 Разработчики схем ЭА получают и передают все электрические характеристики, необходимые для КРР ЭКБ, работникам подразделения предприятия, на которое возложена обязанность выпуска КРР ЭКБ.
3.2.2 Разработчики конструкций ЭА получают и передают все тепловые и механические характеристики, необходимые для КРР ЭКБ, работникам подразделения предприятия, на которое возложена обязанность выпуска КРР ЭКБ.
3.2.3 Работники подразделения предприятия, на которое возложена обязанность заполнения БД ЭКБ и материалов, регулярно для новой ЭКБ заносят в БД ЭКБ всю информацию, необходимую для создания КРР, содержащуюся в колонках "По НТД", и для математического моделирования и виртуализации испытаний ЭКБ и ЭА на ВВФ при проектировании.
4 Состав и содержание КРР ЭКБ
4.1 После проверки правильности применения ЭКБ в ЭА выводятся данные о результатах оценки номенклатуры, условий эксплуатации, электрических и температурных режимов работы ЭКБ. Эти данные в виде числовых значений параметров, характеризующих фактические и предписанные в НТД на ЭКБ условия их эксплуатации и режимы работы, оформляются в виде КРР. Традиционно в КРР пишется не ЭКБ, а ЭРИ.
4.2 Комплект КРР на сборочную единицу высшей ступени, в которую входят сборочные единицы низших ступеней, включает:
- титульный лист для комплекта карт для оценки правильности применения ЭРИ (шифр сборочной единицы высшей ступени) (форма 1);
- содержание комплекта карт для оценки правильности применения ЭРИ для сборочной единицы высшей ступени (форма 2);
- перечень комплектов карт сборочных единиц низшей ступени (форма 3);
- карту оценки номенклатуры примененных ЭРИ и сведений о соответствии условий их эксплуатации и показателей надежности требованиям НТД (форма 4);
- карту ЭРИ, примененных при механических воздействиях, не соответствующих требованиям НТД на них (форма 5);
- карты режимов работы ЭРИ, входящих непосредственно в состав комплекта КРР (формы 6 - 92), например соединителей, тумблеров и т.п.
4.3 В комплект КРР на сборочную единицу низшей ступени, не имеющую в своем составе другой сборочной единицы (например, ячейку, типовой элемент замены и т.п.), входят:
- титульный лист для комплекта карт для оценки правильности применения ЭРИ (шифр сборочной единицы низшей ступени) (форма 1а);
- содержание комплекта карт для оценки правильности применения ЭРИ для сборочной единицы низшей ступени (форма 2а);
- карта оценки номенклатуры примененных ЭРИ и сведения о соответствии условий их эксплуатации и показателей надежности требований НТД (форма 4);
- карта ЭРИ, примененных при механических воздействиях, не соответствующих требованиям НТД на них (форма 5);
- карты режимов работы ЭРИ, входящих в состав сборочной единицы (формы 6 - 92).
4.4 КРР ЭКБ для форм 6 - 92 имеют следующие наименования:
6 - КРР магнетронов импульсного и непрерывного действия;
7 - КРР магнетронных усилителей импульсного и непрерывного действия;
8 - КРР ламп обратной волны;
9 - КРР отражательных клистронов;
10 - КРР ламп бегущей волны импульсного и непрерывного действия;
11 - КРР пролетных и усилительно-преобразовательных клистронов импульсного и непрерывного действия;
12 - КРР электронно-лучевых параметрических усилителей;
13 - КРР защитных устройств СВЧ;
14 - КРР полупроводниковых СВЧ-диодов;
15 - КРР ВЧ- и СВЧ-транзисторов;
16 - КРР полупроводниковых параметрических усилителей и усилителей на туннельных диодах;
17 - КРР генераторов и усилителей на диодах Ганна;
18 - КРР генераторов шума СВЧ и генераторов на лавинно-пролетных диодах;
19 - КРР приемных и передающих СВЧ;
20 - КРР полупроводниковых фазовращателей, переключателей, аттенюаторов и модуляторов;
21 - КРР ферритовых циркуляторов, вентилей, переключателей и ограничителей;
22 - КРР полупроводниковых генераторов шума;
23 - КРР генераторных и модуляторных ламп;
24 - КРР генераторных коаксиально-волноводных модулей СВЧ на металлокерамических лампах непрерывного режима;
25 - КРР генераторных и усилительных коаксиально-волноводных модулей СВЧ на металлокерамических лампах импульсного режима;
26 - КРР газонаполненных стабилитронов;
27 - КРР импульсных газотронов и тиратронов;
28 - КРР выпрямительных и импульсных кенотронов;
29 - КРР искровых разрядников;
30 - КРР цветных и монохромных кинескопов, индикаторных и осциллографических цветных и монохромных электронно-лучевых трубок;
31 - КРР индикаторов знакосинтезирующих вакуумных люминесцентных;
32 - КРР знакосинтезирующих жидкокристаллических индикаторов;
33 - КРР знакосинтезирующих газоразрядных индикаторов постоянного тока;
34 - КРР знакосинтезирующих газоразрядных переменного тока индикаторов;
35 - КРР знакосинтезирующих полупроводниковых индикаторов;
36 - КРР диссекторов;
37 - КРР видиконов;
38 - КРР супервидиконов;
39 - КРР суперортиконов;
40 - КРР фотоумножителей;
41 - КРР электронно-оптических преобразователей;
42 - КРР фоточувствительных приборов с зарядовой связью;
43 - КРР фотоэлектронных преобразователей;
44 - КРР фоторезисторов, фотодиодов, фототранзисторов и тепловых приемников излучения;
45 - КРР фотоприемных устройств и тепловых приемных устройств;
46 - КРР оптоэлектронных приемных устройств;
47 - КРР оптопар;
48 - КРР оптоэлектронных переключателей логического сигнала;
49 - КРР газовых лазеров непрерывного и импульсного режима работы;
50 - КРР твердотельных лазеров непрерывного и импульсного режима работы;
51 - КРР полупроводниковых лазеров непрерывного и импульсного режима работы;
52 - КРР полупроводниковых излучающих диодов ИК-диапазона;
53 - КРР полупроводниковых тетродов биполярных (дефензоров);
54 - КРР полупроводниковых ограничителей напряжения;
55 - КРР диодов (выпрямительных, импульсных, универсальных), варикапов и диодных сборок;
56 - КРР полупроводниковых стабилитронов и стабисторов;
57 - КРР туннельных и обращенных диодов;
58 - КРР транзисторов и транзисторных сборок;
59 - КРР однопереходных транзисторов;
60 - КРР полевых транзисторов и транзисторных сборок;
61 - КРР полупроводниковых транзисторных усилителей;
62 - КРР тиристоров;
63 - КРР операционных усилителей и компараторов напряжения;
64 - КРР стабилизаторов напряжения, схем управления импульсными стабилизаторами напряжения;
64а (88) - КРР коммутаторов и ключей;
64б (89) - КРР усилителей;
64в (90) - КРР балансных смесителей;
65 - КРР цифровых функциональных узлов (модулей, микромодулей, микросхем);
66 - КРР цифровых функциональных узлов (модулей, микромодулей, микросхем) по временным параметрам;
67 - КРР конденсаторов, конденсаторных сборок, помехоподавляющих фильтров и ионисторов;
68 - КРР резисторов, резисторных сборок, терморезисторов, поглотителей и потенциометров;
69 - КРР кварцевых резонаторов, кварцевых микрогенераторов, пьезоэлектрических и электромеханических фильтров и линий задержки на поверхностных акустических волнах;
70 - КРР двигателей постоянного и переменного тока, электромагнитных муфт и электровентиляторов;
71 - КРР шаговых электродвигателей электромашинного типа;
72 - КРР тахогенераторов и двигателей-генераторов;
73 - КРР сельсинов, вращающихся трансформаторов и фазовращателей;
74 - КРР цифровых преобразователей угла;
75 - КРР электрических соединителей;
76 - КРР автоматических выключателей;
77 - КРР электромагнитных реле, контакторов, вакуумных выключателей и переключателей, магнитоуправляемых контактов;
78 - КРР электромагнитных реле максимального тока и электротепловых токовых реле;
79 - КРР реле времени;
80 - КРР бесконтактных коммутационных устройств;
81 - КРР микровыключателей и микропереключателей, тумблеров, кнопок, кнопочных, движковых, поворотных и пакетных переключателей;
82 - КРР линейных интегральных стабилизаторов напряжения;
83 - КРР вторичных источников питания;
84 - КРР силовых трансформаторов;
85 - КРР импульсных трансформаторов;
86 - КРР дросселей фильтров;
87 - КРР предохранителей и держателей предохранителей;
91 - прочие элементы;
92 (Error) - список ЭРИ, у которых параметры не соответствуют ТУ.
В приложении А приведены все формы 1 - 92.
5 Технология автоматизированного создания КРР ЭКБ на основе математического моделирования и виртуальных испытаний ЭКБ и ЭА на ВВФ при проектировании
5.1 Технология автоматизированного создания КРР ЭКБ на основе математического моделирования и виртуальных испытаний ЭКБ и ЭА на ВВФ при проектировании представлена на рисунке 5.1.

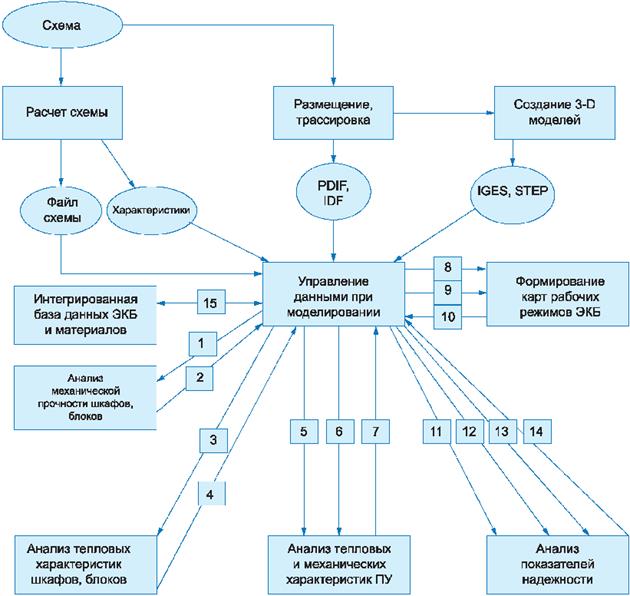

Рисунок 5.1 - Технология автоматизированного создания КРР ЭКБ на основе математического моделирования и виртуальных испытаний ЭКБ и ЭА на ВВФ при проектировании
5.2 В процессе проектирования на базе подсистемы управления данными при моделировании (PDM-системы) с использованием подсистем математического моделирования происходит формирование электронной модели ЭА. С помощью специального графического редактора вводится электрическая схема, которая сохраняется в базе данных проектов в подсистеме управления данными и передается в виде файла в системы анализа электрических схем, а также в САПР печатных плат. Выходные файлы САПР печатных плат в стандартных форматах (например, PDIF и IDF) сохраняются в базе данных проектов в подсистеме управления моделированием и направляются в системы 3D-моделирования для создания чертежей.
5.3 В базу данных проектов передаются 3D-модели шкафов и блоков ЭКБ и ЭА, созданные в системах 3D-моделирования в стандартных форматах (например, IGES и STEP), которые далее направляются в подсистемы моделирования для анализа механических процессов в шкафах и блоках ЭА (1), а также в подсистему моделирования для анализа тепловых процессов в шкафах и блоках ЭА (3).
5.4 Полученные в результате моделирования ускорения и температуры в конструкциях шкафов и блоков сохраняются в подсистеме управления моделированием (2, 4). Чертежи ПУ и спецификации к ним, а также файлы в стандартных форматах передаются из подсистемы управления моделированием в подсистему для комплексного анализа тепловых и механических процессов в ПУ (5). В данную подсистему также передаются температуры воздуха в узлах, полученные в подсистеме моделирования тепловых процессах в шкафах и блоках ЭА, а также ускорения опор, полученные в подсистемах анализа механической прочности шкафов и блоков (6). Полученные в результате моделирования температуры и ускорения ЭКБ сохраняются в подсистеме управления моделированием (7). Если они не превышают допустимые по НТД значения, то далее проводится анализ показателей надежности ЭКБ и ЭА. Если же превышают, то вносятся изменения в электрическую схему и конструкцию ЭА и расчеты повторяются.
5.5 Перечень ЭКБ, файлы с электрическими характеристиками ЭКБ (8), температурами и ускорениями ЭКБ (9) передаются из подсистемы управления моделированием в подсистему формирования карт рабочих режимов ЭКБ. Полученные в результате карты рабочих режимов сохраняются в подсистеме управления моделированием (10). Если электрические характеристики, температуры и ускорения ЭКБ "В схеме" не превышают значения "По НТД", то далее проводится анализ показателей надежности ЭКБ и ЭА. Если же превышают, то вносятся изменения в электрическую схему и конструкцию ЭА, при этом расчеты температур, ускорений, а также создание КРР ЭКБ повторяются.
5.6 Перечень ЭКБ (11), файлы с электрическими характеристиками ЭКБ (12), температурами и ускорениями ЭКБ (13) передаются из подсистемы управления моделированием в подсистему анализа показателей надежности ЭКБ и ЭА. Полученные в результате показатели надежности ЭКБ и ЭА сохраняются в подсистеме управления моделированием (14). Если они не превышают заданные в ТЗ значения, то далее проводится окончательное формирование КРР ЭКБ. Если же превышают, то вносятся изменения в электрическую схему и конструкцию ЭА, при этом расчеты температур, ускорений и показателей надежности ЭКБ и ЭА повторяются.
5.7 Все необходимые для расчетов параметры ЭКБ и материалов автоматически считываются из интегрированной базы данных ЭКБ и материалов (15).
5.8 Последовательность действий при создании КРР ЭКБ на основе математического моделирования и виртуализации испытаний ЭКБ и ЭА на ВВФ при проектировании:
а) получение всех необходимых для КРР ЭКБ электрических характеристик (разработчик схемы);
б) расчет вибрационных и ударных ускорений и температур ЭКБ;
в) предварительное создание КРР ЭКБ;
г) анализ показателей надежности ЭКБ и ЭА;
д) окончательное создание КРР ЭКБ.
Пример создания КРР ЭКБ на основе математического моделирования и виртуализации испытаний ЭКБ и ЭА на ВВФ при проектировании приведен в приложении Б.
6 Порядок формирования электрических характеристик ЭКБ "В схеме" в КРР ЭКБ
6.1 Электрические характеристики ЭКБ "В схеме" в КРР должны быть получены либо путем Spice-моделирования, либо путем прямых измерений на макете.
6.2 Должен быть сформирован перечень ЭКБ в схеме, включающий позиционное обозначение ЭКБ и полную условную запись ЭКБ, который будет использоваться программным обеспечением для создания КРР ЭКБ на основе математического моделирования и виртуализации испытаний ЭКБ и ЭА на ВВФ при проектировании.
6.3 Должен быть сформирован файл, содержащий позиционное обозначение ЭКБ и электрические характеристики, включая мощности тепловыделения ЭКБ в схеме.
6.4 Подмодель электрических процессов:
- отражает электрические процессы, протекающие в схемах ЭА и позволяет с достаточной для инженерных расчетов точностью анализировать функциональные и режимные электрические характеристики;
- включает в свой состав эквивалентные схемы ЭКБ (резисторов, конденсаторов, катушек индуктивности диодов, транзисторов, микросхем и пр.), а также базу макромоделей, позволяющих моделировать ЭКБ и ЭА на уровне функциональных и режимных характеристик;
- учитывает локальные температуры ЭКБ, паразитные проводимости, емкости, индуктивности, взаимные индуктивности и другие параметры, что позволяет отразить влияние конструкции на протекающие в схеме электрические процессы.
6.5 При создании КРР ЭКБ электрические характеристики передаются в формы 6 - 87.

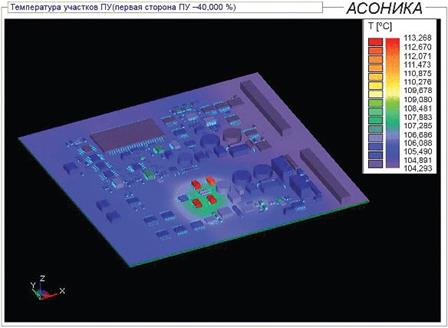

7 Порядок формирования тепловых характеристик "В схеме" в КРР ЭКБ
7.1 Для каждого ЭКБ должна быть предварительно рассчитана температура окружающей среды (корпуса).
7.2 Исходными данными для расчета температуры является мощность тепловыделения, определенная в 6.3.
7.3 Для расчета температуры используется программное обеспечение математического моделирования и виртуализации испытаний ЭКБ и ЭА на тепловые воздействия при проектировании, которое должно отвечать требованиям 1.3.
7.4 Должен быть сформирован файл, содержащий позиционное обозначение ЭКБ и температуру ЭКБ "В схеме".
7.5 При создании КРР ЭКБ температуры передаются в формы 6 - 87.

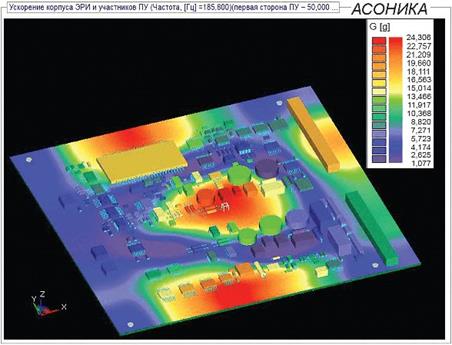

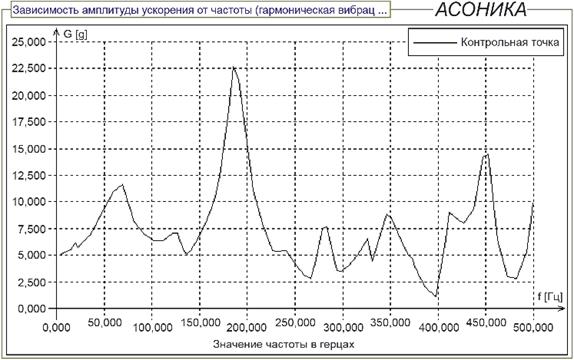

8 Порядок формирования механических характеристик "В схеме" в КРР ЭКБ
8.1 Для каждого ЭКБ должны быть предварительно рассчитаны ускорения вибрации, одиночного и многократного ударов.
8.2 Для расчета ускорений используется программное обеспечение математического моделирования и виртуализации испытаний ЭКБ и ЭА на механические воздействия при проектировании, которое должно отвечать требованиям 1.3.
8.3 Должен быть сформирован файл, содержащий позиционное обозначение ЭКБ и ускорение ЭКБ "В схеме".
8.4 При создании КРР ЭКБ ускорения передаются в форму 5.
9 Порядок формирования данных "По НТД" в КРР ЭКБ
9.1 Данные "По НТД" считываются автоматически по перечню ЭКБ из базы данных ЭКБ.
9.2 Для ЭКБ существует четыре способа формирования данных "По НТД":
- число;
- формула;
- график (зависимость от одного параметра);
- номограмма (зависимость от нескольких параметров).
9.3 Для ЭКБ существует три источника получения данных "По НТД":
- НТД (прежде всего технические условия на ЭКБ);
- прямые измерения электрических параметров ЭКБ;
- идентификация электрических параметров ЭКБ.
9.4 Идентификация электрических параметров ЭКБ применяется в случае отсутствия данных и невозможности получения данных путем прямых измерений.
10 Требования к подсистеме автоматизированного создания КРР ЭКБ
10.1 Подсистема автоматизированного создания КРР должна отвечать требованиям 1.3.
10.2 Подсистема должна позволять вводить позиционные обозначения и полные условные записи ЭКБ четырьмя способами.
10.2.1 Способ 1. Импорт выходного файла САПР печатных плат в формате IDF (PDIF), содержащего позиционные обозначения и полные условные записи ЭКБ. В процессе импорта параллельно должно идти обращение к БД ЭКБ, откуда считываются все необходимые параметры "По НТД".
10.2.2 Способ 2. Импорт файла *.txt, содержащего позиционные обозначения и полные условные записи ЭКБ. В процессе импорта параллельно должно идти обращение к БД ЭКБ, откуда считываются все необходимые параметры "По НТД".
10.2.3 Способ 3. Числовой ряд (таблица).
10.2.4 Способ 4. Ручной выбор ЭКБ, содержащегося в перечне, из БД ЭКБ с присвоением позиционных обозначений.
10.3 Программа должна позволять осуществлять импорт электрических характеристик, температур и ускорений вибраций и ударов ЭКБ.
10.4 Подсистема должна позволять рассчитывать параметры "По НТД" и "В схеме" по формулам, графикам и номограммам, заложенным в БД ЭКБ, там, где это необходимо.
10.5 Подсистема должна позволять рассчитывать параметры "По НТД" в зависимости от температуры и давления "В схеме" там, где это необходимо. Например, мощность резистора "По НТД" зависит от температуры "В схеме".
10.6 Подсистема должна иметь возможность автоматически формировать форму 4 с последующим занесением вручную условий эксплуатации.
10.7 Подсистема должна иметь возможность автоматически формировать форму 5 с последующим импортом ускорений вибраций и ударов.
10.8 Подсистема должна иметь возможность автоматического сравнения параметров "В Схеме" и "По НТД".
10.9 Подсистема должна позволять выводить в текстовом редакторе все формы как по отдельности, так и все вместе, как в формате A3, так и в формате A4.
10.10 Подсистема должна позволять осуществлять экспорт результатов в подсистему анализа показателей надежности ЭКБ и ЭА.
11 Требования к программному обеспечению по математическому моделированию и виртуальным испытаниям ЭКБ и ЭА на ВВФ при проектировании
11.1 Программное обеспечение должно отвечать требованиям 1.3.
11.2 Подмодель тепловых процессов:
- отражает тепловые процессы в проектируемой конструкции, возникающие под влиянием воздействия окружающей среды, тепловыделений в ЭКБ и систем охлаждения;
- учитывает все способы передачи тепла в современных ЭКБ и ЭА;
- учитывает особенности конструктивного построения современных ЭКБ и ЭА и способы их охлаждения, что позволяет моделировать тепловые процессы с необходимой для инженерных расчетов точностью для широкого класса ЭКБ и ЭА.
11.3 Подмодель механических процессов:
- отражает механические процессы в проектируемой конструкции, возникающие под воздействием всего спектра механических воздействий (синусоидальная и случайная вибрации, одиночные и многократные удары);
- учитывает различные системы виброизоляции, применяемые в ЭКБ и ЭА;
- учитывает эффект внутреннего трения в материалах конструкций, анизотропность физико-механических параметров материалов конструкций, а также их зависимость от локальных перегревов участков конструкции, что позволяет более точно моделировать механические режимы работы ЭКБ и ЭА;
- учитывает особенности конструктивного построения современных ЭКБ и ЭА, способы их амортизации, что дает возможность с достаточной для инженерных расчетов точностью моделировать весь спектр механических характеристик широкого класса конструкций ЭКБ и ЭА.
Приложение А
(справочное)
Формы карт рабочих режимов ЭКБ
|
Форма 1 | |||
|
СОГЛАСОВАНО |
УТВЕРЖДАЮ | ||
|
_______________ (подпись) ___________________ (дата) |
_______________ (подпись) ___________________ (дата) | ||
|
Комплект карт для оценки правильности применения ЭРИ | |||
|
Подп. и дата |
Начальник подразделения _______________ (подпись) ___________________ (дата) Начальник подразделения надежности _______________ (подпись) ___________________ (дата) | ||
|
Инв. N дубл. | |||
|
Взам. инв. N | |||
|
Подп. и дата | |||
|
Инв. N подл. | |||
|
Форма 1а | |||
|
СОГЛАСОВАНО |
УТВЕРЖДАЮ | ||
|
_______________ (подпись) ___________________ (дата) |
_______________ (подпись) ___________________ (дата) | ||
|
Комплект карт для оценки правильности применения ЭРИ | |||
|
Подп. и дата |
Начальник подразделения _______________ (подпись) ___________________ (дата) Начальник подразделения надежности _______________ (подпись) ___________________ (дата) | ||
|
Инв. N дубл. | |||
|
Взам. инв. N | |||
|
Подп. и дата | |||
|
Инв. N подл. | |||
|
Перв. примен. |
Форма 2 | ||||||||||||||
|
Содержание | |||||||||||||||
|
Наименование документа |
Лист | ||||||||||||||
|
Справ. N | |||||||||||||||
|
Подп. и дата | |||||||||||||||
|
Инв. N дубл. | |||||||||||||||
|
Взам. инв. N | |||||||||||||||
|
Подп. и дата | |||||||||||||||
|
Изм. |
Лист |
N докум. |
Подп. |
Дата | |||||||||||
|
Инв. N подл. |
Разраб. |
Лит. |
Лист |
Листов | |||||||||||
|
Пров. |
2 | ||||||||||||||
|
Н.контр. | |||||||||||||||
|
Утв. | |||||||||||||||
|
Копировал |
Формат A4 | ||||||||||||||
|
Перв. примен. |
Форма 2а | ||||||||||||||
|
Содержание | |||||||||||||||
|
Наименование документа |
Лист | ||||||||||||||
|
Справ. N | |||||||||||||||
|
Подп. и дата | |||||||||||||||
|
Инв. N дубл. | |||||||||||||||
|
Взам. инв. N | |||||||||||||||
|
Подп. и дата | |||||||||||||||
|
Изм. |
Лист |
N докум. |
Подп. |
Дата | |||||||||||
|
Инв. N подл. |
Разраб. |
Лит. |
Лист |
Листов | |||||||||||
|
Пров. |
2 | ||||||||||||||
|
Н.контр. | |||||||||||||||
|
Утв. | |||||||||||||||
|
Копировал |
Формат A4 | ||||||||||||||
|
Содержание | ||||||||||||
|
Наименование документа |
Лист | |||||||||||
|
Подп. и дата | ||||||||||||
|
Взам. инв. N | ||||||||||||
|
Взам. инв. N | ||||||||||||
|
Подп. и дата | ||||||||||||
|
Инв. N подл. |
Лист | |||||||||||
|
3 | ||||||||||||
|
Изм. |
Лист |
N докум. |
Подп. |
Дата | ||||||||
|
Копировал |
Формат A4 | |||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||
|
Изм. |
Форма 3 Перечень комплектов карт сборочных единиц низшей ступени | |||||||||||||||
|
Лист | ||||||||||||||||
|
Наименование сборочной единицы |
Децимальный номер |
Количество сборочных единиц |
Наименование сборочной единицы |
Децимальный номер |
Количество сборочных единиц | |||||||||||
|
N докум. | ||||||||||||||||
|
Подп. | ||||||||||||||||
|
Дата | ||||||||||||||||
|
Копировал | ||||||||||||||||
|
Формат A4 | ||||||||||||||||
|
Лист | ||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 4 Карта оценки номенклатуры ЭРИ и сведений о соответствии условий их эксплуатации и показателей надежности требованиям НТД | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Наименование ЭРИ | |||||||||||||||||||
|
N докум. | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
Количество шт. | |||||||||||||||||||
|
Подп. |
Наличие в перечнях |
при утверждении ТТЗ | |||||||||||||||||
|
последних редакций | |||||||||||||||||||
|
Дата |
Условия эксплуатации в аппаратуре |
1 |
Требования на изделие |
акустический шум |
диапазон частот, Гц |
1 | |||||||||||||
|
2 |
звуковое давление, дБ |
2 | |||||||||||||||||
|
Копировал |
3 |
линейное ускорение, g |
3 | ||||||||||||||||
|
4 |
давление окруж. среды, Па |
пониженное |
4 | ||||||||||||||||
|
5 |
повышенное |
5 | |||||||||||||||||
|
6 |
предельная температура, °C |
пониженное |
6 | ||||||||||||||||
|
7 |
повышенное |
7 | |||||||||||||||||
|
8 |
Относительная влажность |
% |
8 | ||||||||||||||||
|
Формат A4 |
9 |
°C |
9 | ||||||||||||||||
|
Роса, иней |
10 | ||||||||||||||||||
|
Примечание |
11 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||
|
Изм. |
Форма 5 Карта ЭРИ, примененных при механических воздействиях, не соответствующих требованиям НТД | |||||||||||||||
|
Лист | ||||||||||||||||
|
Наименование ЭРИ | ||||||||||||||||
|
N докум. |
Позиционное обозначение | |||||||||||||||
|
Условия эксплуатации |
в аппаратуре |
по НТД |
в аппаратуре |
по НТД | ||||||||||||
|
Вибрация |
ускорение, g |
1 | ||||||||||||||
|
диапазон частот, Гц |
2 | |||||||||||||||
|
Подп. |
Механический удар |
единичный |
ускорение, g |
3 | ||||||||||||
|
длительность, мс |
4 | |||||||||||||||
|
Дата |
многократный |
ускорение, g |
5 | |||||||||||||
|
длительность, мс |
6 | |||||||||||||||
|
Копировал |
Отметка о согласовании |
7 | ||||||||||||||
|
Примечание |
8 | |||||||||||||||
|
Формат A4 | ||||||||||||||||
|
Лист | ||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 6 Карта рабочих режимов магнетронов импульсного и непрерывного действия | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Накал |
напряжение в режиме запуска, В макс./мин. |
1 | |||||||||||||||||
|
напряжение в рабочем режиме, В макс./мин. |
2 | ||||||||||||||||||
|
Бросок тока, % |
3 | ||||||||||||||||||
|
Подп. |
Время задержки включения высокого напряжения, мин |
4 | |||||||||||||||||
|
Анод |
напряжение постоянное (импульсное), кВ макс/мин |
5 | |||||||||||||||||
|
пульсация напряжения, % (В) |
6 | ||||||||||||||||||
|
Дата |
ток средний, мА (импульсный, А) макс./мин. |
7 | |||||||||||||||||
|
Параметры импульса моделирующего напряжения |
длительность фронта, нс |
8 | |||||||||||||||||
|
выброс на вершине, % |
9 | ||||||||||||||||||
|
Копировал |
скос плоской части, % |
10 | |||||||||||||||||
|
колебания на плоской части, % |
11 | ||||||||||||||||||
|
отрицательный выброс напр. после импульса, % |
12 | ||||||||||||||||||
|
длительность спада, нс |
13 | ||||||||||||||||||
|
длительность, мкс |
14 | ||||||||||||||||||
|
скважность средняя |
15 | ||||||||||||||||||
|
скважность в пакете |
16 | ||||||||||||||||||
|
период следования пакетов, мс (мкс) |
17 | ||||||||||||||||||
|
КСВН нагрузки |
18 | ||||||||||||||||||
|
Напряженность магнитного поля, Э |
19 | ||||||||||||||||||
|
Формат A4 |
Напряженность стороннего магнитного поля, Э |
20 | |||||||||||||||||
|
Расстояние до ферромагнитных материалов, мм |
21 | ||||||||||||||||||
|
Напряжение электроразрядного насоса, кВ |
22 | ||||||||||||||||||
|
Температура анодного блока (корпуса), °C |
23 | ||||||||||||||||||
|
Температура охлаждающей жидкости на входе, °C |
24 | ||||||||||||||||||
|
Расход охлаждающей жидкости, л/мин |
25 | ||||||||||||||||||
|
Температура окружающей среды, °C |
26 | ||||||||||||||||||
|
Коэффициент нагрузки |
27 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 7 Карта рабочих режимов магнетронных усилителей импульсного и непрерывного действия | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Напряжение накала, В |
1 | ||||||||||||||||||
|
Бросок тока накала, А |
2 | ||||||||||||||||||
|
Время задержки включения высокого напряжения, мин |
3 | ||||||||||||||||||
|
Напряжение на аноде |
постоянное, импульсное, кВ макс./мин. |
4 | |||||||||||||||||
|
Подп. |
пульсация, % |
5 | |||||||||||||||||
|
Ток анода средний, мА (импульсный, А), мин./макс. |
6 | ||||||||||||||||||
|
Параметры входного СВЧ импульса |
длительность, мкс |
7 | |||||||||||||||||
|
Дата |
скважность (средняя) |
8 | |||||||||||||||||
|
скважность в пакете |
9 | ||||||||||||||||||
|
период следования пакетов, мс/с |
10 | ||||||||||||||||||
|
Копировал |
Параметры импульса моделирующего напряжения |
длительность фронта, мкс |
11 | ||||||||||||||||
|
скос плоской части, % |
12 | ||||||||||||||||||
|
колебания на плоской части, % |
13 | ||||||||||||||||||
|
положительный выброс напряжения, % |
14 | ||||||||||||||||||
|
отрицательный выброс напряжения, % |
15 | ||||||||||||||||||
|
длительность спада, мкс |
16 | ||||||||||||||||||
|
длительность импульса, мкс |
17 | ||||||||||||||||||
|
период следования, мкс |
18 | ||||||||||||||||||
|
входная мощность, Вт (импульсная мВт) |
19 | ||||||||||||||||||
|
КСВН на входе |
в рабочей полосе |
20 | |||||||||||||||||
|
за рабочей полосой |
21 | ||||||||||||||||||
|
Формат A4 |
КСВН на выходе |
в рабочей полосе |
22 | ||||||||||||||||
|
за рабочей полосой |
23 | ||||||||||||||||||
|
Напряженность магнитного поля, Э |
24 | ||||||||||||||||||
|
Напряженность стороннего магнитного поля, Э |
25 | ||||||||||||||||||
|
Расстояние до ферромагнитных материалов, мм |
26 | ||||||||||||||||||
|
Напряжение электроразрядного насоса, кВ |
27 | ||||||||||||||||||
|
Температура охлаждающей жидкости на входе, °C |
28 | ||||||||||||||||||
|
Расход охлаждающей жидкости, л/мин. |
29 | ||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
30 | ||||||||||||||||||
|
Коэффициент нагрузки |
31 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||||
|
Изм. |
Форма 8 Карта рабочих режимов ламп обратной волны | ||||||||||||||||||||
|
Лист | |||||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||||
|
Напряжение, В |
накала |
мин. |
1 | ||||||||||||||||||
|
макс. |
2 | ||||||||||||||||||||
|
Подп. |
анода (первого) |
мин. |
3 | ||||||||||||||||||
|
макс. |
4 | ||||||||||||||||||||
|
между анодом и отрицательным электродом |
5 | ||||||||||||||||||||
|
Дата |
управляющего (фокусирующего) электрода |
6 | |||||||||||||||||||
|
отрицательного электрода (замедляющей системы) |
7 | ||||||||||||||||||||
|
Копировал |
Стабильность напряжения, % |
анода |
8 | ||||||||||||||||||
|
управляющего электрода |
9 | ||||||||||||||||||||
|
Пульсация напряжения, % |
анода |
10 | |||||||||||||||||||
|
управляющего электрода |
11 | ||||||||||||||||||||
|
Бросок тока накала при включении, А |
12 | ||||||||||||||||||||
|
Время задержки включения высокого напряжении, мин |
13 | ||||||||||||||||||||
|
КСВН нагрузки |
14 | ||||||||||||||||||||
|
Напряженность магнитного поля, Э |
15 | ||||||||||||||||||||
|
Формат A4 |
Напряженность стороннего магнитного поля, Э |
16 | |||||||||||||||||||
|
Расстояние до ферромагнитных материалов, мм |
17 | ||||||||||||||||||||
|
Расход охлаждающей жидкости, л/мин. |
18 | ||||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
19 | ||||||||||||||||||||
|
Коэффициент нагрузки |
20 | ||||||||||||||||||||
|
Лист | |||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 9 Карта рабочих режимов отражательных клистронов | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||||
|
Накал |
напряжение, В |
мин. |
1 | |||||||||||||||||
|
макс. |
2 | |||||||||||||||||||
|
Подп. |
бросок тока, А |
3 | ||||||||||||||||||
|
Время задержки включения высокого напряжения, мин. |
4 | |||||||||||||||||||
|
Дата |
Напряжение между катодом и подогревателем, В |
5 | ||||||||||||||||||
|
Копировал |
Резонатор |
напряжение, В |
6 | |||||||||||||||||
|
стабильность напряжения, % |
7 | |||||||||||||||||||
|
пульсация напряжения, % |
8 | |||||||||||||||||||
|
Отражатель |
напряжение, В |
мин. |
9 | |||||||||||||||||
|
макс. |
10 | |||||||||||||||||||
|
пульсация напряжения, мВ |
11 | |||||||||||||||||||
|
Формат A4 |
сопротивление в цепи отражателя, МОм |
12 | ||||||||||||||||||
|
Температура корпуса, °C |
13 | |||||||||||||||||||
|
КСВН нагрузки |
14 | |||||||||||||||||||
|
Примечание |
15 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||||||||||||||||||||
|
Изм. |
Форма 10 Карта рабочих режимов ламп бегущей волны импульсного и непрерывного действия | ||||||||||||||||||||||||||||||||||||
|
Лист | |||||||||||||||||||||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||||||||||||||||||||
|
Режим работы |
в схеме |
по НТД | |||||||||||||||||||||||||||||||||||
|
Накал |
напряжение, В мин./макс. |
1 | |||||||||||||||||||||||||||||||||||
|
бросок тока, % |
2 | ||||||||||||||||||||||||||||||||||||
|
Время задержки включения высокого напряжения, мин. |
3 | ||||||||||||||||||||||||||||||||||||
|
Подп. |
Напряжение магнитного поля, соленоида, Э |
в области ввода энергии |
4 | ||||||||||||||||||||||||||||||||||
|
в области вывода энергии |
5 | ||||||||||||||||||||||||||||||||||||
|
в области средней части ЗС |
6 | ||||||||||||||||||||||||||||||||||||
|
Дата |
Электроразрядный насос |
напряжение анода (сетки), В |
7 | ||||||||||||||||||||||||||||||||||
|
напряжение накала, В |
8 | ||||||||||||||||||||||||||||||||||||
|
Входная мощность, Вт |
9 | ||||||||||||||||||||||||||||||||||||
|
Копировал |
Параметры модулирующего импульса |
длительность, мкс |
10 | ||||||||||||||||||||||||||||||||||
|
скважность |
11 | ||||||||||||||||||||||||||||||||||||
|
длительность фронта, мкс |
12 | ||||||||||||||||||||||||||||||||||||
|
длительность спада, мкс |
13 | ||||||||||||||||||||||||||||||||||||
|
скос плоской части, % |
14 | ||||||||||||||||||||||||||||||||||||
|
колебания на плоской части, % |
15 | ||||||||||||||||||||||||||||||||||||
|
КСВН выходного тракта |
16 | ||||||||||||||||||||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
17 | ||||||||||||||||||||||||||||||||||||
|
Коэффициент нагрузки |
18 | ||||||||||||||||||||||||||||||||||||
|
Температура охлаждающей жидкости на входе, °C |
19 | ||||||||||||||||||||||||||||||||||||
|
Формат A4 |
Расход охлаждающей жидкости, л/мин |
20 | |||||||||||||||||||||||||||||||||||
|
Напряженность стороннего магнитного поля, Э |
21 | ||||||||||||||||||||||||||||||||||||
|
Расстояние до ферромагнитных материалов, мм |
22 | ||||||||||||||||||||||||||||||||||||
|
Наименование электродов |
23 |
ЗС |
УПР |
кол-ры |
аноды |
ЗС |
УПР |
кол-ры |
аноды | ||||||||||||||||||||||||||||
|
1 |
2 |
3 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
2 |
3 |
1 |
2 |
3 |
4 |
5 |
6 |
7 | |||||||||||||||||
|
Параметры источника питания |
напряжение, В |
24 | |||||||||||||||||||||||||||||||||||
|
стабильность, % |
25 | ||||||||||||||||||||||||||||||||||||
|
пульсация, % |
26 | ||||||||||||||||||||||||||||||||||||
|
Лист | |||||||||||||||||||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 11 Карта рабочих режимов пролетных и усилительно-преобразовательных клистронов импульсного и непрерывного действия | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
в схеме |
по НТД | ||||||||||||||||||
|
Бросок тока накала, А |
1 | |||||||||||||||||||
|
Время задержки включения высокого напряжения, мин |
2 | |||||||||||||||||||
|
Подп. |
Ток соленоида, А (напряженность магн. поля, Э), макс./мин. |
3 | ||||||||||||||||||
|
Напряжение электроразрядного насоса, кВ |
4 | |||||||||||||||||||
|
Входная мощность непрерывная (импульсн.), Вт макс./мин. |
5 | |||||||||||||||||||
|
Дата |
КСВН нагрузки |
6 | ||||||||||||||||||
|
Напряженность стороннего магнитного поля, Э |
7 | |||||||||||||||||||
|
Параметры модуляции |
напряжение, В макс./мин. |
8 | ||||||||||||||||||
|
Копировал |
частота, МГц |
9 | ||||||||||||||||||
|
Параметры модулирующего импульса |
скважность |
10 | ||||||||||||||||||
|
длительность, мкс |
11 | |||||||||||||||||||
|
длительность фронта, мкс |
12 | |||||||||||||||||||
|
скос плоской части, % |
13 | |||||||||||||||||||
|
колебания на плоской части, % |
14 | |||||||||||||||||||
|
длительность спада, мкс |
15 | |||||||||||||||||||
|
Температура охлаждающей жидкости на входе, °C |
16 | |||||||||||||||||||
|
Расход охлаждающей жидкости, л/мин |
17 | |||||||||||||||||||
|
Формат A4 |
Температура коллектора, °C |
18 | ||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
19 | |||||||||||||||||||
|
Расстояние до ферромагнитных материалов, мм |
20 | |||||||||||||||||||
|
Коэффициент нагрузки |
21 | |||||||||||||||||||
|
Наименование электродов |
23 |
накал |
катод |
кол-тор |
управ. |
накал |
катод |
кол-тор |
управ. | |||||||||||
|
Параметры источника питания |
напряжение, В макс/мин |
24 | ||||||||||||||||||
|
стабильность, % |
25 | |||||||||||||||||||
|
пульсация, % |
26 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||||||
|
Изм. |
Форма 12 Карта рабочих режимов электронно-лучевых параметрических усилителей | |||||||||||||||||||||||
|
Лист | ||||||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||||||
|
Режим работы |
в схеме |
по НТД | ||||||||||||||||||||||
|
Накал |
напряжение, В мин./макс. |
1 | ||||||||||||||||||||||
|
бросок тока, % |
2 | |||||||||||||||||||||||
|
Подп. |
Время задержки включения высокого напряжения, мин |
3 | ||||||||||||||||||||||
|
Соленоид |
ток, А |
4 | ||||||||||||||||||||||
|
Дата |
стабильность тока, % |
5 | ||||||||||||||||||||||
|
Генератор накачки |
мощность, МВт |
6 | ||||||||||||||||||||||
|
стабильность мощности, % |
7 | |||||||||||||||||||||||
|
Копировал |
частота колебаний, МГц |
8 | ||||||||||||||||||||||
|
стабильность частоты, % |
9 | |||||||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
10 | |||||||||||||||||||||||
|
КСВН входного тракта и нагрузки |
11 | |||||||||||||||||||||||
|
Наименование электрода |
коллектор |
корпус |
управляющий |
1-ый анод |
2-ой анод |
вырезной |
коллектор |
корпус |
управляющий |
1-й анод |
2-й анод |
вырезной | ||||||||||||
|
Формат A4 |
Параметры источника питания |
напряжение, В макс/мин |
12 | |||||||||||||||||||||
|
стабильность, % |
13 | |||||||||||||||||||||||
|
пульсация, % |
14 | |||||||||||||||||||||||
|
Примечание |
15 | |||||||||||||||||||||||
|
Лист | ||||||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 13 Карта рабочих режимов защитных устройств СВЧ | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Соответствие диапазону частот (да, нет) |
1 | ||||||||||||||||||
|
Падающая мощность импульсная, кВт |
мин. |
2 | |||||||||||||||||
|
Подп. |
макс. |
3 | |||||||||||||||||
|
Скважность |
4 | ||||||||||||||||||
|
Дата |
Длительность импульса передатчика, мкс |
мин. |
5 | ||||||||||||||||
|
макс. |
6 | ||||||||||||||||||
|
Копировал |
Параметры режима управления от источника постоянного напряжения |
напряжение, В |
7 | ||||||||||||||||
|
ток, мкА |
8 | ||||||||||||||||||
|
Параметры режима управления от источника импульсного напряжения |
амплитуда импульса, В |
9 | |||||||||||||||||
|
длительность импульса, мкс |
10 | ||||||||||||||||||
|
Формат A4 |
опережение управляющего импульса относительно импульса передатчика, мкс |
11 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
12 | ||||||||||||||||||
|
Коэффициент нагрузки |
13 | ||||||||||||||||||
|
Примечание |
14 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 14 Карта рабочих режимов полупроводниковых СВЧ диодов | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Параметры импульса |
длительность, мкс |
1 | |||||||||||||||||
|
частота следования, Гц |
2 | ||||||||||||||||||
|
Подп. |
Постоянное обратное напряжение, В |
3 | |||||||||||||||||
|
Ток, А |
прямой положительного смещения |
4 | |||||||||||||||||
|
Дата |
постоянный обратный |
5 | |||||||||||||||||
|
выпрямленный |
6 | ||||||||||||||||||
|
Копировал |
Мощность непрерывная (импульсная), Вт |
рассеиваемая |
7 | ||||||||||||||||
|
коммутируемая |
8 | ||||||||||||||||||
|
Энергия пика просачивающегося импульса, Дж |
9 | ||||||||||||||||||
|
Соответствие диапазону частот (да, нет) |
10 | ||||||||||||||||||
|
Формат A4 |
Температура окружающей среды, °C |
11 | |||||||||||||||||
|
Коэффициент нагрузки |
12 | ||||||||||||||||||
|
Примечание |
13 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 15 Карта рабочих режимов ВЧ и СВЧ транзисторов | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Статический режим |
постоянное напр. коллектор-эммиттер (коллектор-база), В |
1 | |||||||||||||||||
|
постоянное напряжение эмиттер-база, В |
2 | ||||||||||||||||||
|
Подп. |
постоянный ток коллектора, А |
3 | |||||||||||||||||
|
постоянная рассеиваемая мощность, Вт |
4 | ||||||||||||||||||
|
Дата |
сопротивление в цепи базы, Ом |
5 | |||||||||||||||||
|
температура окружающей среды (корпуса), °C |
6 | ||||||||||||||||||
|
Копировал |
Динамический режим |
нижняя рабочая частота выходного сигнала, МГц |
7 | ||||||||||||||||
|
пиковое значение напр., колл.-эмит. (колл.-база), В |
8 | ||||||||||||||||||
|
постоянная составляющая коллекторного тока, А |
9 | ||||||||||||||||||
|
входная ВЧ (СВЧ) мощность, Вт |
10 | ||||||||||||||||||
|
Формат A4 |
рассеиваемая мощность, Вт |
11 | |||||||||||||||||
|
температура окружающей среды (корпуса), °C |
12 | ||||||||||||||||||
|
коэффициент нагрузки |
13 | ||||||||||||||||||
|
Примечание |
14 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 16 Карта рабочих режимов полупроводниковых параметрических усилителей и усилителей на туннельных диодах | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НД |
в схеме |
по НД |
в схеме |
по НД | ||||||||||||
|
Напряжение смещения, В |
минимальное |
1 | ||||||||||||||||
|
Подп. |
максимальное |
2 | ||||||||||||||||
|
Вход усилителя |
уровень просачивающейся мощности, мкВт |
3 | ||||||||||||||||
|
Дата |
КСВН |
4 | ||||||||||||||||
|
КСВН на выходе усилителя |
5 | |||||||||||||||||
|
Копировал |
Напряжение питания термостата, В |
6 | ||||||||||||||||
|
Питание генератора накачки |
напряжение, В |
7 | ||||||||||||||||
|
пульсация, % |
8 | |||||||||||||||||
|
стабильность, % |
9 | |||||||||||||||||
|
Формат A4 |
Температура окружающей среды (корпуса), °C |
10 | ||||||||||||||||
|
Коэффициент нагрузки |
11 | |||||||||||||||||
|
Примечание |
12 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 17 Карта рабочих режимов генераторов и усилителей на диодах Ганна | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение питания, В |
минимальное |
1 | ||||||||||||||||
|
Подп. |
максимальное |
2 | ||||||||||||||||
|
Рабочий ток, мА |
3 | |||||||||||||||||
|
Дата |
Мощность, потребляемая диодом, Вт |
4 | ||||||||||||||||
|
Максимальный КСВН нагрузки |
5 | |||||||||||||||||
|
Копировал |
Температура окружающей среды (корпуса), °C |
6 | ||||||||||||||||
|
Коэффициент нагрузки |
7 | |||||||||||||||||
|
Примечание |
8 | |||||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 18 Карта рабочих режимов генераторов шума СВЧ и генераторов на лавинно-пролетных диодах | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение питания, В |
1 | |||||||||||||||||
|
Подп. |
Рабочий ток |
минимальное |
2 | |||||||||||||||
|
максимальное |
3 | |||||||||||||||||
|
Дата |
КСВН нагрузки |
4 | ||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
5 | |||||||||||||||||
|
Копировал |
Коэффициент нагрузки |
6 | ||||||||||||||||
|
Примечание | ||||||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 19 Карта рабочих режимов приемных и передающих СВЧ | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Минимальная входная мощность, Вт |
1 | |||||||||||||||||
|
Максимальная входная мощность, Вт |
2 | |||||||||||||||||
|
Подп. |
КСВН нагрузки |
3 | ||||||||||||||||
|
Напряжение питания, |
минимальное, В |
4 | ||||||||||||||||
|
Дата |
максимальное, В |
5 | ||||||||||||||||
|
пульсация, % |
6 | |||||||||||||||||
|
Копировал |
Температура окружающей среды (корпуса), °C |
7 | ||||||||||||||||
|
Коэффициент нагрузки |
8 | |||||||||||||||||
|
Примечание |
9 | |||||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 20 Карта рабочих режимов полупроводниковых фазовращателей, переключателей, аттенюаторов и модуляторов | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Соответствие диапазону частот (да, нет) |
1 | ||||||||||||||||||
|
Подп. |
Максимальная мощность на входе |
импульсная, кВт |
2 | ||||||||||||||||
|
средняя, Вт |
3 | ||||||||||||||||||
|
Дата |
Ток управления, мА |
минимальное |
4 | ||||||||||||||||
|
максимальное |
5 | ||||||||||||||||||
|
Копировал |
Обратное напряжение, В |
минимальное |
6 | ||||||||||||||||
|
максимальное |
7 | ||||||||||||||||||
|
Мощность управления, Вт |
8 | ||||||||||||||||||
|
Длительность импульса, мкс |
9 | ||||||||||||||||||
|
Формат A4 |
Температура окружающей среды (корпуса), °C |
10 | |||||||||||||||||
|
Коэффициент нагрузки |
11 | ||||||||||||||||||
|
Примечание |
12 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 21 Карта рабочих режимов ферритовых циркуляторов, вентилей, переключателей и ограничителей | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Соответствие диапазону частот (да, нет) |
1 | ||||||||||||||||||
|
Подп. |
Максимальная мощность на входе |
импульсная, кВт |
2 | ||||||||||||||||
|
средняя, Вт |
3 | ||||||||||||||||||
|
Дата |
Скважность импульсов |
4 | |||||||||||||||||
|
Расстояние до ферромагнитных материалов, мм |
5 | ||||||||||||||||||
|
Копировал |
Напряженность внешнего магнитного поля на месте установки прибора, Э |
6 | |||||||||||||||||
|
КСВН нагрузки |
7 | ||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
8 | ||||||||||||||||||
|
Формат A4 |
Коэффициент нагрузки |
9 | |||||||||||||||||
|
Примечание |
10 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 22 Карта рабочих режимов полупроводниковых генераторов шума | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Максимальный ток, мА |
1 | |||||||||||||||||
|
Подп. |
Минимальный ток, мА |
2 | ||||||||||||||||
|
Обратное напряжение, В |
3 | |||||||||||||||||
|
Дата |
Емкость нагрузки, пФ |
4 | ||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
5 | |||||||||||||||||
|
Копировал |
Коэффициент нагрузки |
6 | ||||||||||||||||
|
Примечание |
7 | |||||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 23 Карта рабочих режимов генераторных и модуляторных ламп | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||||
|
Накал |
Напряжение, В мин./макс. |
1 | ||||||||||||||||||
|
бросок тока при включении, А |
2 | |||||||||||||||||||
|
Время задержки включения высокого напряжения, мин |
3 | |||||||||||||||||||
|
Подп. |
Катод |
напряжение между катодом и подогревателем, В |
4 | |||||||||||||||||
|
Ток, А |
средний |
5 | ||||||||||||||||||
|
импульсный |
6 | |||||||||||||||||||
|
Дата |
Сетка первая |
Напряжение, В |
смещения |
7 | ||||||||||||||||
|
амплитудное (импульсное) |
8 | |||||||||||||||||||
|
Ток, мА |
средний |
9 | ||||||||||||||||||
|
Копировал |
импульсный |
10 | ||||||||||||||||||
|
входная СВЧ-мощность, Вт |
11 | |||||||||||||||||||
|
рассеиваемая мощность, Вт |
12 | |||||||||||||||||||
|
Сетка вторая |
напряжение постоянное (импульсное), В |
13 | ||||||||||||||||||
|
ток средний (импульсный), мА |
14 | |||||||||||||||||||
|
рассеиваемая мощность, Вт |
15 | |||||||||||||||||||
|
Анод |
Напряжение, В |
постоянное |
16 | |||||||||||||||||
|
переменное (импульсное) |
17 | |||||||||||||||||||
|
Ток, А |
средний |
18 | ||||||||||||||||||
|
импульсный |
19 | |||||||||||||||||||
|
Формат A4 |
значение накопительной емкости, мкФ |
20 | ||||||||||||||||||
|
значение защитного сопротивления, Ом |
21 | |||||||||||||||||||
|
рассеиваемая мощность, Вт |
22 | |||||||||||||||||||
|
Параметры импульсов |
длительность, мкс |
23 | ||||||||||||||||||
|
частота следования, Гц |
24 | |||||||||||||||||||
|
Соответствие диапазону частот (да, нет) |
25 | |||||||||||||||||||
|
Коэффициент модуляции |
26 | |||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
27 | |||||||||||||||||||
|
Коэффициент нагрузки |
28 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 24 Карта рабочих режимов генераторных коаксиально-волноводных модулей СВЧ на металлокерамических лампах непрерывного режима | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение накала, В мин./макс. |
1 | |||||||||||||||||
|
Подп. |
Время задержки включения высокого напряжения, с |
2 | ||||||||||||||||
|
Ток катода, А |
3 | |||||||||||||||||
|
Дата |
Величина сопротивления в цепи катода, Ом |
4 | ||||||||||||||||
|
Напряжение сетки, В |
5 | |||||||||||||||||
|
Копировал |
Входная СВЧ мощность, мВт |
6 | ||||||||||||||||
|
Напряжение анода, В |
7 | |||||||||||||||||
|
Ток анода, мА |
8 | |||||||||||||||||
|
Мощность, проводимая к аноду, мВт |
9 | |||||||||||||||||
|
Коэффициент стоячей волны по направлению нагрузки |
10 | |||||||||||||||||
|
Формат A4 |
Соответствие диапазону частот (да, нет) |
11 | ||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
12 | |||||||||||||||||
|
Коэффициент нагрузки |
13 | |||||||||||||||||
|
Примечание |
14 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 25 Карта рабочих режимов генераторных и усилительных коаксиально-волноводных модулей СВЧ на металлокерамических лампах импульсного режима | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Напряжение накала, В мин./макс. |
1 | ||||||||||||||||||
|
Время задержки включения высокого напряжения, с |
2 | ||||||||||||||||||
|
Подп. |
Ток катода, А |
средний |
3 | ||||||||||||||||
|
импульсный |
4 | ||||||||||||||||||
|
Значение сопротивления в цепи катода, Ом |
5 | ||||||||||||||||||
|
Дата |
Напряжение сетки, В |
6 | |||||||||||||||||
|
Входная СВЧ-мощность, Вт |
7 | ||||||||||||||||||
|
Копировал |
Напряжение анода, кВ |
постоянное |
8 | ||||||||||||||||
|
импульсное |
9 | ||||||||||||||||||
|
Ток анода, А |
средний |
10 | |||||||||||||||||
|
импульсный |
11 | ||||||||||||||||||
|
Мощность, подводимая к аноду, Вт |
12 | ||||||||||||||||||
|
Параметры моделирующих импульсов |
частота следования, Гц |
13 | |||||||||||||||||
|
Формат A4 |
длительность, мкс |
14 | |||||||||||||||||
|
Вид модуляции |
15 | ||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
16 | ||||||||||||||||||
|
Коэффициент стоячей волны по напряжению нагрузки |
17 | ||||||||||||||||||
|
Коэффициент нагрузки |
18 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 26 Карта рабочих режимов стабилитронов газонаполненных | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Минимальное напряжение источника питания, В |
1 | ||||||||||||||||||
|
Подп. |
Ток стабилизации, мА |
максимальный |
2 | ||||||||||||||||
|
минимальный |
3 | ||||||||||||||||||
|
Дата |
Температура окружающей среды (корпуса), °C |
4 | |||||||||||||||||
|
Коэффициент нагрузки |
5 | ||||||||||||||||||
|
Копировал |
Примечание |
6 | |||||||||||||||||
|
Формат A4 | |||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 27 Карта рабочих режимов газотронов и тиратронов импульсных | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||||
|
Напряжение накала, В |
1 | |||||||||||||||||||
|
Напряжение генератора водорода, В |
2 | |||||||||||||||||||
|
Подп. |
Напряжение газопоглотителя, В |
3 | ||||||||||||||||||
|
Время задержки включения высокого напряжения, мин |
4 | |||||||||||||||||||
|
Сетка (экран) |
напряжение смещения, В |
5 | ||||||||||||||||||
|
Дата |
амплитуда напряжения управляющего импульса, В |
6 | ||||||||||||||||||
|
сопротивление в цепи сетки, кОм |
7 | |||||||||||||||||||
|
Копировал |
емкость разделительного конденсатора, мкФ |
8 | ||||||||||||||||||
|
параметры управляющего импульса |
крутизна фронта, в/мкс |
9 | ||||||||||||||||||
|
длительность, мкс |
10 | |||||||||||||||||||
|
Анод |
амплитуда прямого напряжения, кВ |
11 | ||||||||||||||||||
|
амплитуда обратного напряжения, кВ |
12 | |||||||||||||||||||
|
амплитуда импульса тока, А |
13 | |||||||||||||||||||
|
амплитуда импульса тока искрения, А |
14 | |||||||||||||||||||
|
Формат A4 |
среднее значение тока, А |
15 | ||||||||||||||||||
|
частота повторения импульсов, имп/с |
16 | |||||||||||||||||||
|
параметры импульса |
крутизна фронта, А/мкс |
17 | ||||||||||||||||||
|
длительность, мкс |
18 | |||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
19 | |||||||||||||||||||
|
Коэффициент нагрузки |
20 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||||
|
Изм. |
Форма 28 Карта рабочих режимов кенотронов выпрямительных и импульсных | ||||||||||||||||||||
|
Лист | |||||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||||
|
Напряжение накала, В |
мин. |
1 | |||||||||||||||||||
|
макс. |
2 | ||||||||||||||||||||
|
Подп. |
Бросок тока накала, А |
3 | |||||||||||||||||||
|
Время задержки включения высокого напряжения, мин |
4 | ||||||||||||||||||||
|
Напряжение между катодом и подогревателем, В |
5 | ||||||||||||||||||||
|
Дата |
Анод |
амплитуда обратного напряжения, кВ |
6 | ||||||||||||||||||
|
длительность импульса обратного напряжения, мкс |
7 | ||||||||||||||||||||
|
Копировал |
амплитуда тока в режиме выпрямления, А |
8 | |||||||||||||||||||
|
амплитуда тока в импульсном режиме, А |
9 | ||||||||||||||||||||
|
средний (выпрямленный) ток, мА |
10 | ||||||||||||||||||||
|
рассеиваемая мощность, Вт |
11 | ||||||||||||||||||||
|
количество электричества в импульсе, А-мкс |
12 | ||||||||||||||||||||
|
Формат A4 |
Параметры импульса тока |
частота следования, Гц |
13 | ||||||||||||||||||
|
длительность, мкс |
14 | ||||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
15 | ||||||||||||||||||||
|
Коэффициент нагрузки |
16 | ||||||||||||||||||||
|
Примечание |
17 | ||||||||||||||||||||
|
Лист | |||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 29 Карта рабочих режимов искровых разрядников | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Анод |
средний ток, мА |
1 | ||||||||||||||||
|
амплитуда импульса тока, А |
2 | |||||||||||||||||
|
Подп. |
длительность импульса тока, мкс |
3 | ||||||||||||||||
|
Напряжение на аноде, кВ (переменное амплитудное значение) |
минимальное |
4 | ||||||||||||||||
|
максимальное |
5 | |||||||||||||||||
|
Дата |
Параметры поджигающего импульса |
амплитуда напряжение, кВ |
6 | |||||||||||||||
|
длительность фронта, мкс |
7 | |||||||||||||||||
|
Копировал |
длительность, мкс |
8 | ||||||||||||||||
|
энергия, Дж |
минимальная |
9 | ||||||||||||||||
|
максимальная |
10 | |||||||||||||||||
|
Частота повторения импульсов, имп/с |
11 | |||||||||||||||||
|
Значение зарядного сопротивления, кОм |
12 | |||||||||||||||||
|
Емкость накопительного конденсатора, мкФ |
минимальная |
13 | ||||||||||||||||
|
максимальная |
14 | |||||||||||||||||
|
Значение сопротивления нагрузки, Ом |
15 | |||||||||||||||||
|
Формат A4 |
Емкость накопительного конденсатора поджигающей цепи, мкФ |
16 | ||||||||||||||||
|
Значение сопротивления делителя, МОм |
R1 |
17 | ||||||||||||||||
|
R2 |
18 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
19 | |||||||||||||||||
|
Коэффициент нагрузки |
20 | |||||||||||||||||
|
Примечание |
21 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 30 Карта рабочих режимов цветных и монохромных кинескопов, индикаторных и осциллографических цветных и монохромных электроннолучевых трубок | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение накала, В |
1 | |||||||||||||||||
|
Подп. |
Напряжение модулятора запирающее, В |
2 | ||||||||||||||||
|
Напряжение ускоряющего электрода, В |
3 | |||||||||||||||||
|
Дата |
Напряжение фокусирующего электрода, В |
4 | ||||||||||||||||
|
Напряжение анода, В |
5 | |||||||||||||||||
|
Копировал |
Напряжение между катодом и подогревателем, В |
6 | ||||||||||||||||
|
Максимальная амплитуда видеосигнала, В |
7 | |||||||||||||||||
|
Суммарный ток анода, мкА |
8 | |||||||||||||||||
|
Напряжение других электродов, В |
9 | |||||||||||||||||
|
Напряжение второго анода, В |
9.1 | |||||||||||||||||
|
Формат A4 |
Напряжение корректирующего электрода, В |
9.2 | ||||||||||||||||
|
Напряжение сетки, В |
9.3 | |||||||||||||||||
|
9.4 | ||||||||||||||||||
|
9.5 | ||||||||||||||||||
|
Примечание | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 31 Карта рабочих режимов индикаторов знакосинтезирующих вакуумных люминесцентных | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Напряжение элементов, В |
постоянное |
1 | |||||||||||||||||
|
импульсное |
2 | ||||||||||||||||||
|
Подп. |
Напряжение сетки, В |
постоянное |
3 | ||||||||||||||||
|
импульсное |
4 | ||||||||||||||||||
|
Дата |
Напряжение накала переменное, В |
минимальное |
5 | ||||||||||||||||
|
максимальное |
6 | ||||||||||||||||||
|
Копировал |
Температура окружающей среды (корпуса), °C |
7 | |||||||||||||||||
|
Коэффициент нагрузки |
8 | ||||||||||||||||||
|
Примечание |
9 | ||||||||||||||||||
|
Формат A4 | |||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 32 Карта рабочих режимов индикаторов знакосинтезирующих жидкокристаллических | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение на индикаторе, Гц |
минимальное |
1 | ||||||||||||||||
|
максимальное |
2 | |||||||||||||||||
|
Подп. |
Частота напряжения на индикаторе, Гц |
минимальная |
3 | |||||||||||||||
|
максимальная |
4 | |||||||||||||||||
|
Дата |
Максимальная величина постоянной составляющей напряжения на индикаторе, В |
5 | ||||||||||||||||
|
Напряжение питания логической части схемы управления, В |
минимальное |
6 | ||||||||||||||||
|
Копировал |
максимальное |
7 | ||||||||||||||||
|
Напряжение питания выходных каскадов схемы управления, В |
8 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
минимальная |
9 | ||||||||||||||||
|
Формат A4 |
максимальная |
10 | ||||||||||||||||
|
Коэффициент нагрузки |
11 | |||||||||||||||||
|
Примечание |
12 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 33 Карта рабочих режимов индикаторов знакосинтезирующих газоразрядных постоянного тока | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение питания на аноде, В |
минимальное |
1 | ||||||||||||||||
|
максимальное |
2 | |||||||||||||||||
|
Подп. |
Максимальная длительность фронта импульсов, мкс |
3 | ||||||||||||||||
|
Длительность импульсов напряжения анодов, мкс |
4 | |||||||||||||||||
|
Дата |
Частота повторения циклов сканирования, Гц |
5 | ||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
минимальная |
6 | ||||||||||||||||
|
Копировал |
максимальная |
7 | ||||||||||||||||
|
Коэффициент нагрузки |
8 | |||||||||||||||||
|
Примечание |
9 | |||||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 34 Карта рабочих режимов индикаторов знакосинтезирующих газоразрядных переменного тока | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Опорное напряжение индикации, В |
минимальное |
1 | ||||||||||||||||
|
максимальное |
2 | |||||||||||||||||
|
Подп. |
Частота повторения импульсов опорного напряжения, кГц |
минимальная |
3 | |||||||||||||||
|
максимальная |
4 | |||||||||||||||||
|
Дата |
Длительность импульсов опорного напряжения индикации, мкс |
минимальная |
5 | |||||||||||||||
|
максимальная |
6 | |||||||||||||||||
|
Копировал |
Превышение напряжения записи над опорным напряжением индикации, В |
минимальное |
7 | |||||||||||||||
|
максимальное |
8 | |||||||||||||||||
|
Длительность импульсов напряжения записи, мкс |
минимальная |
9 | ||||||||||||||||
|
максимальная |
10 | |||||||||||||||||
|
Напряжение стирания, В |
минимальное |
11 | ||||||||||||||||
|
максимальное |
12 | |||||||||||||||||
|
Формат A4 |
Длительность импульсов напряжения стирания, мкс |
минимальная |
13 | |||||||||||||||
|
максимальная |
14 | |||||||||||||||||
|
Напряжение вспомогательного разряда, В |
минимальное |
15 | ||||||||||||||||
|
максимальное |
16 | |||||||||||||||||
|
Примечание |
17 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 35 Карта рабочих режимов индикаторов знакосинтезирующих полупроводниковых | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Постоянный (средний) ток, мА |
1 | |||||||||||||||||
|
Подп. |
Импульсный прямой ток, мА |
2 | ||||||||||||||||
|
Постоянное обратное напряжение, В |
3 | |||||||||||||||||
|
Дата |
Импульсное обратное напряжение, В |
4 | ||||||||||||||||
|
Напряжение питания схемы управления, В |
5 | |||||||||||||||||
|
Копировал |
Постоянная (средняя) рассеиваемая мощность, мВт |
6 | ||||||||||||||||
|
Длительность импульса, мкс |
7 | |||||||||||||||||
|
Частота следования импульсов, Гц |
8 | |||||||||||||||||
|
Формат A4 |
Температура окружающей среды (корпуса), °C |
9 | ||||||||||||||||
|
Коэффициент нагрузки |
10 | |||||||||||||||||
|
Примечание |
11 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 36 Карта рабочих режимов диссекторов | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НД |
в схеме |
по НД |
в схеме |
по НД | |||||||||||||
|
Область спектральной чувствительности, мкм |
1 | ||||||||||||||||||
|
Рабочая освещенность, лк |
2 | ||||||||||||||||||
|
Подп. |
Питание общее |
напряжение, В |
3 | ||||||||||||||||
|
нестабильность, % |
4 | ||||||||||||||||||
|
Дата |
пульсация, % |
5 | |||||||||||||||||
|
Напряжение ускоряющего электрода, В |
6 | ||||||||||||||||||
|
Копировал |
Напряжение первого диода, В |
7 | |||||||||||||||||
|
Делитель напряжения |
тип делителя |
8 | |||||||||||||||||
|
сопротивление, Ом |
9 | ||||||||||||||||||
|
Ток фокусирующей катушки, мА |
10 | ||||||||||||||||||
|
Формат A4 |
Температура окружающей среды, °C |
11 | |||||||||||||||||
|
Пониженное атмосферное давление, мм рт. ст. |
12 | ||||||||||||||||||
|
Коэффициент нагрузки |
13 | ||||||||||||||||||
|
Примечание |
14 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 37 Карта рабочих режимов видиконов | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Область спектральной чувствительности, мкм |
1 | ||||||||||||||||||
|
Рабочая освещенность, лк |
2 | ||||||||||||||||||
|
Подп. |
Накал |
напряжение, В |
3 | ||||||||||||||||
|
ток, мА |
4 | ||||||||||||||||||
|
Дата |
Напряжение постоянное, В |
первого анода |
5 | ||||||||||||||||
|
второго анода |
6 | ||||||||||||||||||
|
Копировал |
сетки |
7 | |||||||||||||||||
|
катод-подогреватель |
8 | ||||||||||||||||||
|
отклоняющих пластин |
9 | ||||||||||||||||||
|
сигнальной пластины |
10 | ||||||||||||||||||
|
модулятора |
11 | ||||||||||||||||||
|
стабильность, % |
12 | ||||||||||||||||||
|
пульсация, % |
13 | ||||||||||||||||||
|
Формат A4 |
Переменное напряжение отклоняющих пластин |
14 | |||||||||||||||||
|
Время задержки включения высокого напряжения, с |
15 | ||||||||||||||||||
|
Температура окружающей среды, °C |
16 | ||||||||||||||||||
|
Пониженное атмосферное давление, мм рт. ст. |
17 | ||||||||||||||||||
|
Коэффициент нагрузки |
18 | ||||||||||||||||||
|
Примечание |
19 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 38 Карта рабочих режимов супервидиконов | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Область спектральной чувствительности, мкм |
1 | ||||||||||||||||||
|
Рабочая освещенность, лк |
2 | ||||||||||||||||||
|
Подп. |
Напряжение накала, В |
3 | |||||||||||||||||
|
Напряжение постоянное, В |
фотокатода |
4 | |||||||||||||||||
|
Дата |
ускоряющего электрода |
5 | |||||||||||||||||
|
первого анода |
6 | ||||||||||||||||||
|
Копировал |
второго анода |
7 | |||||||||||||||||
|
защитной сетки |
8 | ||||||||||||||||||
|
выравнивающей сетки |
9 | ||||||||||||||||||
|
катод-подогреватель |
10 | ||||||||||||||||||
|
сигнальной пластины |
11 | ||||||||||||||||||
|
модулятора |
12 | ||||||||||||||||||
|
стабильность, % |
13 | ||||||||||||||||||
|
Формат A4 |
пульсация, % |
14 | |||||||||||||||||
|
Время задержки включения высокого напряжения, с |
15 | ||||||||||||||||||
|
Температура окружающей среды, °C |
16 | ||||||||||||||||||
|
Пониженное атмосферное давление, мм рт. ст. |
17 | ||||||||||||||||||
|
Коэффициент нагрузки |
18 | ||||||||||||||||||
|
Примечание |
19 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 39 Карта рабочих режимов суперортиконов | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Область спектральной чувствительности, мкм |
1 | ||||||||||||||||||
|
Рабочая освещенность, лк |
2 | ||||||||||||||||||
|
Подп. |
Напряжение накала, В |
3 | |||||||||||||||||
|
Напряжение постоянное, В |
фотокатода |
4 | |||||||||||||||||
|
Дата |
ускоряющего электрода |
5 | |||||||||||||||||
|
сетки мишени |
6 | ||||||||||||||||||
|
Копировал |
тормозящего электрода |
7 | |||||||||||||||||
|
фокусирующего электрода |
8 | ||||||||||||||||||
|
цилиндра умножителя |
9 | ||||||||||||||||||
|
между каскадами умножителя |
10 | ||||||||||||||||||
|
анода |
11 | ||||||||||||||||||
|
коллектора |
12 | ||||||||||||||||||
|
модулятора |
13 | ||||||||||||||||||
|
стабильность, % |
14 | ||||||||||||||||||
|
Формат A4 |
пульсация, % |
15 | |||||||||||||||||
|
Время задержки включения высокого напряжения, с |
16 | ||||||||||||||||||
|
Температура окружающей среды, °C |
17 | ||||||||||||||||||
|
Пониженное атмосферное давление, мм рт. ст. |
18 | ||||||||||||||||||
|
Коэффициент нагрузки |
19 | ||||||||||||||||||
|
Примечание |
20 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 40 Карта рабочих режимов фотоумножителей | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Область спектральной чувствительности, мкм |
1 | ||||||||||||||||||
|
Подп. |
Питание |
напряжение, В |
2 | ||||||||||||||||
|
стабильность, % |
3 | ||||||||||||||||||
|
Дата |
пульсация, % |
4 | |||||||||||||||||
|
Делитель напряжения |
тип делителя |
5 | |||||||||||||||||
|
Копировал |
сопротивление, Ом |
6 | |||||||||||||||||
|
Анодный ток, А |
7 | ||||||||||||||||||
|
Нагрузка |
сопротивление, Ом |
8 | |||||||||||||||||
|
емкость, мкФ |
9 | ||||||||||||||||||
|
Напряженность магнитного поля, Э |
10 | ||||||||||||||||||
|
Формат A4 |
Температура окружающей среды, °C |
11 | |||||||||||||||||
|
Пониженное атмосферное давление, мм рт. ст. |
12 | ||||||||||||||||||
|
Коэффициент нагрузки |
13 | ||||||||||||||||||
|
Примечание |
14 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 41 Карта рабочих режимов электронно-оптических преобразователей | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Область спектральной чувствительности, мкм |
1 | |||||||||||||||||
|
Рабочая освещенность, лк |
2 | |||||||||||||||||
|
Подп. |
Напряжение питания, В |
напряжение общее |
3 | |||||||||||||||
|
напряжение на одной камере |
4 | |||||||||||||||||
|
Дата |
Параметры схемы защиты от засветок |
уровень освещенности, лк |
5 | |||||||||||||||
|
время срабатывания, с |
6 | |||||||||||||||||
|
Копировал |
Температура окружающей среды, °C |
7 | ||||||||||||||||
|
Пониженное атмосферное давление, мм рт. ст. |
8 | |||||||||||||||||
|
Коэффициент нагрузки |
9 | |||||||||||||||||
|
Формат A4 |
Примечание |
10 | ||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 42 Карта рабочих режимов фоточувствительных приборов с зарядовой связью | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Область спектральной чувствительности, мкм |
1 | |||||||||||||||||
|
Рабочая освещенность, лк |
2 | |||||||||||||||||
|
Подп. |
Постоянное напряжение, В |
подложка |
3 | |||||||||||||||
|
регистр |
вход. электроды |
4 | ||||||||||||||||
|
разделительные электроды |
5 | |||||||||||||||||
|
сток |
6 | |||||||||||||||||
|
Дата |
Уровень накопления, В |
7 | ||||||||||||||||
|
Уровень обогащения, В |
8 | |||||||||||||||||
|
Копировал |
Амплитуда управляющих импульсов, В |
сброса и выброса |
верхний уровень |
9 | ||||||||||||||
|
нижний уровень |
10 | |||||||||||||||||
|
вертикальным переносом |
верхний уровень |
11 | ||||||||||||||||
|
нижний уровень |
12 | |||||||||||||||||
|
регистр |
верхний уровень |
13 | ||||||||||||||||
|
нижний уровень |
14 | |||||||||||||||||
|
Соответствие временным диаграммам импульсов управления |
секция накопления и памяти |
15 | ||||||||||||||||
|
Формат A4 |
выходной регистр и сбросовый транзистор |
16 | ||||||||||||||||
|
Ток выходного транзистора, А |
17 | |||||||||||||||||
|
Ток питания термоэлектрической батареи, А |
18 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
19 | |||||||||||||||||
|
Коэффициент нагрузки (9.10) |
20 | |||||||||||||||||
|
Примечание |
21 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 43 Карта рабочих режимов фотоэлектронных преобразователей | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НД |
в схеме |
по НД |
в схеме |
по НД | ||||||||||||
|
Область спектральной чувствительности, мкм |
1 | |||||||||||||||||
|
Рабочая освещенность, лк |
2 | |||||||||||||||||
|
Подп. |
Напряжение питания высокое, В |
напряжение общее |
3 | |||||||||||||||
|
напряжение на одной камере |
4 | |||||||||||||||||
|
Постоянное напряжение низкое, В |
подложка |
5 | ||||||||||||||||
|
регистр |
вход. электроды |
6 | ||||||||||||||||
|
Дата |
разделительные электроды |
7 | ||||||||||||||||
|
сток |
8 | |||||||||||||||||
|
Копировал |
Уровень накопления, В |
9 | ||||||||||||||||
|
Уровень обогащения, В |
10 | |||||||||||||||||
|
Амплитуда управляющих импульсов, В |
сброса и выброса |
верхний уровень |
11 | |||||||||||||||
|
нижний уровень |
12 | |||||||||||||||||
|
вертикальным переносом |
верхний уровень |
13 | ||||||||||||||||
|
нижний уровень |
14 | |||||||||||||||||
|
регистр |
верхний уровень |
15 | ||||||||||||||||
|
нижний уровень |
16 | |||||||||||||||||
|
Формат A4 |
Соответствие временным диаграммам импульсов управления |
секция накопления и памяти |
17 | |||||||||||||||
|
выходной регистр и сбросовый транзистор |
18 | |||||||||||||||||
|
Ток выходного транзистора, А |
19 | |||||||||||||||||
|
Пониженное атмосферное давление, мм. рт. ст. |
20 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
21 | |||||||||||||||||
|
Коэффициент нагрузки |
22 | |||||||||||||||||
|
Примечание |
23 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 44 Карта рабочих режимов фоторезисторов, фотодиодов, фототранзисторов и тепловых приемников излучения | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Область спектральной чувствительности, мкм |
1 | |||||||||||||||||
|
Рабочая освещенность, лк |
2 | |||||||||||||||||
|
Подп. |
Мощность оптического излучения, Вт |
3 | ||||||||||||||||
|
Питание |
напряжение, В |
4 | ||||||||||||||||
|
Дата |
стабильность, % |
5 | ||||||||||||||||
|
пульсация, % |
6 | |||||||||||||||||
|
Копировал |
Мощность рассеивания, Вт |
7 | ||||||||||||||||
|
Емкость нагрузки, пФ |
8 | |||||||||||||||||
|
Рабочая температура чувствительного элемента, °К |
9 | |||||||||||||||||
|
Рабочее давление хладогена, мПа |
10 | |||||||||||||||||
|
Формат A4 |
Температура окружающей среды, °C |
11 | ||||||||||||||||
|
Коэффициент нагрузки |
12 | |||||||||||||||||
|
Примечание |
13 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 45 Карта рабочих режимов фотоприемных устройств и тепловых приемных устройств | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Область спектральной чувствительности, мкм |
1 | |||||||||||||||||
|
Параметры оптического излучения |
освещенность, лк |
2 | ||||||||||||||||
|
Подп. |
мощность, Вт |
3 | ||||||||||||||||
|
частота модуляции, Гц |
4 | |||||||||||||||||
|
Дата |
Напряжение питания |
чувствительность элемента |
5 | |||||||||||||||
|
усилителя |
6 | |||||||||||||||||
|
Копировал |
стабильность, % |
7 | ||||||||||||||||
|
пульсация, % |
8 | |||||||||||||||||
|
Ток потребления, А |
9 | |||||||||||||||||
|
Мощность рассеивания, Вт |
10 | |||||||||||||||||
|
Нагрузка |
сопротивление, Ом |
11 | ||||||||||||||||
|
емкость, пФ |
12 | |||||||||||||||||
|
Формат A4 |
Рабочая температура чувствительного элемента, °К |
13 | ||||||||||||||||
|
Рабочее давление хладогена, мПа |
14 | |||||||||||||||||
|
Температура окружающей среды, °C |
15 | |||||||||||||||||
|
Коэффициент нагрузки |
16 | |||||||||||||||||
|
Примечание |
17 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 46 Карта рабочих режимов оптоэлектронных приемных устройств | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Параметры оптического излучения |
длина волны, мкм |
1 | |||||||||||||||||
|
средняя мощность импульса, Вт |
2 | ||||||||||||||||||
|
Подп. |
скважность относит. ед. |
3 | |||||||||||||||||
|
частота следования, Гц |
4 | ||||||||||||||||||
|
Дата |
длительность импульса, нс |
импульса |
5 | ||||||||||||||||
|
фронта |
6 | ||||||||||||||||||
|
Копировал |
среза |
7 | |||||||||||||||||
|
неравномерность вершины имп., % |
8 | ||||||||||||||||||
|
Ток потребления, А |
9 | ||||||||||||||||||
|
Питание |
напряжение, В |
10 | |||||||||||||||||
|
стабильность, % |
11 | ||||||||||||||||||
|
пульсация, % |
12 | ||||||||||||||||||
|
Формат A4 |
Выходной ток, А |
высокого уровня |
13 | ||||||||||||||||
|
низкого уровня |
14 | ||||||||||||||||||
|
Нагрузка |
сопротивление, Ом |
15 | |||||||||||||||||
|
емкость, пФ |
16 | ||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
17 | ||||||||||||||||||
|
Коэффициент нагрузки |
18 | ||||||||||||||||||
|
Примечание |
19 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 47 Карта рабочих режимов оптопар | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Режим входа |
Средний (постоянный) ток, мА |
1 | ||||||||||||||||
|
Импульсный ток, мА |
2 | |||||||||||||||||
|
Подп. |
Длительность импульса, мкс |
3 | ||||||||||||||||
|
Скважность |
4 | |||||||||||||||||
|
Дата |
Максимальное обратное напряжение, В |
5 | ||||||||||||||||
|
Режим выхода |
Максимальное обратное напряжение, В |
6 | ||||||||||||||||
|
Копировал |
Максимальный ток, мА |
7 | ||||||||||||||||
|
Максимальное прямое напряжение, В |
8 | |||||||||||||||||
|
Мощность рассеивания, мВт |
9 | |||||||||||||||||
|
Напряжение развязки, кВ |
10 | |||||||||||||||||
|
Формат A4 |
Температура окружающей среды (корпуса), °C |
11 | ||||||||||||||||
|
Коэффициент нагрузки |
12 | |||||||||||||||||
|
Примечание |
13 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 48 Карта рабочих режимов оптоэлектронных переключателей логического сигнала | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Режим входа |
Средний (постоянный) ток, мА |
1 | ||||||||||||||||
|
Импульсный ток, мА |
2 | |||||||||||||||||
|
Подп. |
Длительность импульса, мкс |
3 | ||||||||||||||||
|
Скважность |
4 | |||||||||||||||||
|
Дата |
Максимальное обратное напряжение, В |
5 | ||||||||||||||||
|
Режим выхода |
Максимальный ток логического нуля, мА |
6 | ||||||||||||||||
|
Копировал |
Максимальный ток логической единицы, мА |
7 | ||||||||||||||||
|
Максимальная емкость нагрузки, пФ |
8 | |||||||||||||||||
|
Скорость нарастания напряжения между входом и выходом, В/мкс |
9 | |||||||||||||||||
|
Напряжение развязки, кВ |
10 | |||||||||||||||||
|
Формат A4 |
Напряжение источника питания, В |
11 | ||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
12 | |||||||||||||||||
|
Коэффициент нагрузки |
13 | |||||||||||||||||
|
Примечание |
14 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 49 Карта рабочих режимов газовых лазеров непрерывного и импульсного режима работы | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение накачки, В мин./макс. |
1 | |||||||||||||||||
|
Частота повторения импульсов излучения, Гц мин./макс. |
2 | |||||||||||||||||
|
Подп. |
Ток разряда активного элемента, мА мин/макс |
3 | ||||||||||||||||
|
Ток разряда импульсный, А мин/макс |
4 | |||||||||||||||||
|
Дата |
Мощность излучения, Вт |
5 | ||||||||||||||||
|
Средняя мощность излучения, Вт |
6 | |||||||||||||||||
|
Копировал |
Мощность импульса излучения, Вт |
7 | ||||||||||||||||
|
Нестабильность оси диаграммы направленности, рад |
8 | |||||||||||||||||
|
Давление охлаждающей жидкости на входе системы охлаждения, кгс/см2 |
9 | |||||||||||||||||
|
Расход охлаждающей жидкости, л/мин |
10 | |||||||||||||||||
|
Формат A4 |
Температура охлаждающей жидкости, °C |
11 | ||||||||||||||||
|
Температура окружающей среды, °C |
12 | |||||||||||||||||
|
Коэффициент нагрузки |
13 | |||||||||||||||||
|
Примечание |
14 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 50 Карта рабочих режимов твердотельных лазеров непрерывного и импульсного режима работы | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Мощность излучения, Вт |
1 | |||||||||||||||||
|
Мощность накачки, Вт |
2 | |||||||||||||||||
|
Подп. |
Энергия импульса излучения, мДж |
3 | ||||||||||||||||
|
Длительность импульса излучения, мкс |
4 | |||||||||||||||||
|
Дата |
Частота повторения импульсов излучения, Гц |
5 | ||||||||||||||||
|
Энергия накачки, мДж |
6 | |||||||||||||||||
|
Копировал |
Рабочее напряжение лампы накачки, В |
7 | ||||||||||||||||
|
Давление охлаждающей жидкости на входе системы охлаждения, кгс/см2 |
8 | |||||||||||||||||
|
Расход охлаждающей жидкости, л/мин |
9 | |||||||||||||||||
|
Формат A4 |
Температура охлаждающей жидкости, °C |
10 | ||||||||||||||||
|
Температура окружающей среды, °C |
11 | |||||||||||||||||
|
Коэффициент нагрузки |
12 | |||||||||||||||||
|
Примечание |
13 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 51 Карта рабочих режимов полупроводниковых лазеров непрерывного и импульсного режима работы | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Средняя мощность излучения, Вт |
1 | |||||||||||||||||
|
Подп. |
Средняя мощность накачки, Вт |
2 | ||||||||||||||||
|
Длительность импульса излучения, мкс |
3 | |||||||||||||||||
|
Дата |
Длина волны излучения, мкм |
4 | ||||||||||||||||
|
Ток накачки излучателя (амплитуда импульсов тока накачки), А |
5 | |||||||||||||||||
|
Копировал |
Частота повторения импульсов тока накачки, Гц |
6 | ||||||||||||||||
|
Линейность ватт-амперной характеристики, отн. ед. |
7 | |||||||||||||||||
|
Формат A4 |
Температура окружающей среды, °C |
8 | ||||||||||||||||
|
Примечание |
9 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 52 Карта рабочих режимов полупроводниковых излучающих диодов ИК диапазона | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Прямой ток мА |
постоянный |
1 | |||||||||||||||||
|
импульсный |
2 | ||||||||||||||||||
|
Подп. |
среднее значение импульсного тока |
3 | |||||||||||||||||
|
Обратное напряжение, В |
4 | ||||||||||||||||||
|
Дата |
Длительность импульса, мкс |
5 | |||||||||||||||||
|
Частота следования импульсов, Гц |
6 | ||||||||||||||||||
|
Копировал |
Температура окружающей среды (корпуса), °C |
7 | |||||||||||||||||
|
Коэффициент нагрузки |
8 | ||||||||||||||||||
|
Примечание |
9 | ||||||||||||||||||
|
Формат A4 | |||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 53 Карта рабочих режимов полупроводниковых тетродов биполярных (дефензоров) | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Анод, катод |
напряжение, В |
постоянное |
1 | ||||||||||||||||
|
импульсное |
2 | ||||||||||||||||||
|
Подп. |
ток, А |
постоянный |
3 | ||||||||||||||||
|
импульсный |
4 | ||||||||||||||||||
|
Дата |
длительность импульса, мкс |
5 | |||||||||||||||||
|
Электрод удержания |
напряжение, В |
постоянное |
6 | ||||||||||||||||
|
Копировал |
импульсное |
7 | |||||||||||||||||
|
ток, А |
постоянный |
8 | |||||||||||||||||
|
импульсный |
9 | ||||||||||||||||||
|
длительность импульса, мкс |
10 | ||||||||||||||||||
|
Электрод запуска |
импульсное обратное напряжение, В |
11 | |||||||||||||||||
|
импульсный ток, А |
12 | ||||||||||||||||||
|
Формат A4 |
Рабочая частота, Гц |
13 | |||||||||||||||||
|
Рассеиваемая мощность, Вт |
14 | ||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
15 | ||||||||||||||||||
|
Коэффициент нагрузки |
16 | ||||||||||||||||||
|
Примечание |
17 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 54 Карта рабочих режимов полупроводниковых ограничителей напряжения | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Режим при отсутствии импульсов перегрузки |
максимальное постоянное импульсное (амплитудное значение) обратное напряжение, В |
1 | |||||||||||||||||
|
максимальный постоянный обратный ток (в режиме пробоя), мА |
2 | ||||||||||||||||||
|
Подп. |
максимальное постоянное импульсное (амплитудное значение) прямое напряжение, В |
3 | |||||||||||||||||
|
Режим во время воздействия импульсов перегрузки |
максимальный импульсный ток ограничения, А |
4 | |||||||||||||||||
|
Дата |
длительность импульсов, мкс |
5 | |||||||||||||||||
|
скважность |
6 | ||||||||||||||||||
|
Копировал |
число импульсов перегрузки |
7 | |||||||||||||||||
|
постоянная (средняя) рассеиваемая мощность, Вт |
8 | ||||||||||||||||||
|
максимальная импульсная (повторяющаяся неповторяющаяся) рассеиваемая мощность, Вт |
9 | ||||||||||||||||||
|
Формат A4 |
температура окружающей среды, °C |
10 | |||||||||||||||||
|
Коэффициент нагрузки |
11 | ||||||||||||||||||
|
Примечание |
12 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 55 Карта рабочих режимов диодов (выпрямительных, импульсных, универсальных), варикапов и диодных сборок | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Выпрямительный режим |
постоянный или средний выпрямленный ток, мА |
1 | ||||||||||||||||
|
максимальный импульс тока при включении, А |
2 | |||||||||||||||||
|
Подп. |
длительность режима перегрузки, мс |
3 | ||||||||||||||||
|
Импульсный режим |
максимальный импульсный прямой ток, А |
4 | ||||||||||||||||
|
Дата |
длительность импульса, мкс |
5 | ||||||||||||||||
|
Максимальное обратное напряжение, В |
6 | |||||||||||||||||
|
Копировал |
Частота выпрямленного тока (частота следования импульсов), Гц |
7 | ||||||||||||||||
|
Рассеиваемая мощность, мВт |
8 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
9 | |||||||||||||||||
|
Формат A4 |
Коэффициент нагрузки |
10 | ||||||||||||||||
|
Примечание |
11 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 56 Карта рабочих режимов полупроводниковых стабилитронов и стабисторов | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Ток стабилизации, мА |
минимальный постоянный |
1 | |||||||||||||||||
|
максимальный постоянный |
2 | ||||||||||||||||||
|
Подп. |
импульсный |
3 | |||||||||||||||||
|
Длительность импульса, мкс |
4 | ||||||||||||||||||
|
Дата |
Частота следования, Гц |
5 | |||||||||||||||||
|
Прямой постоянный или средний ток, мА |
6 | ||||||||||||||||||
|
Копировал |
Импульсный прямой ток, мА |
7 | |||||||||||||||||
|
Обратное напряжение, В |
8 | ||||||||||||||||||
|
Рассеиваемая мощность, мВт |
9 | ||||||||||||||||||
|
Формат A4 |
Температура окружающей среды (корпуса), °C |
10 | |||||||||||||||||
|
Коэффициент нагрузки |
11 | ||||||||||||||||||
|
Примечание |
12 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 57 Карта рабочих режимов туннельных и обращенных диодов | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Прямой ток, мА |
постоянный |
1 | ||||||||||||||||
|
импульсный |
2 | |||||||||||||||||
|
Подп. |
Обратный ток, мА |
постоянный |
3 | |||||||||||||||
|
импульсный |
4 | |||||||||||||||||
|
Дата |
Прямое напряжение, В |
5 | ||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
6 | |||||||||||||||||
|
Копировал |
Коэффициент нагрузки |
7 | ||||||||||||||||
|
Примечание |
8 | |||||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 58 Карта рабочих режимов транзисторов и транзисторных сборок | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||||
|
Статический режим |
напряжение, В |
коллектор-эмиттер |
1 | |||||||||||||||||
|
коллектор-база |
2 | |||||||||||||||||||
|
Подп. |
эмиттер-база |
3 | ||||||||||||||||||
|
ток, А |
коллектора |
4 | ||||||||||||||||||
|
Дата |
базы |
5 | ||||||||||||||||||
|
Динамический режим |
напряжение, В |
коллектор-эмиттер |
6 | |||||||||||||||||
|
Копировал |
коллектор-база |
7 | ||||||||||||||||||
|
эмиттер-база |
8 | |||||||||||||||||||
|
ток, А |
коллектора |
9 | ||||||||||||||||||
|
базы |
10 | |||||||||||||||||||
|
Длительность импульса, мкс |
11 | |||||||||||||||||||
|
Частота следования, Гц |
12 | |||||||||||||||||||
|
Сопротивление в цепи базы, Ом |
13 | |||||||||||||||||||
|
Режим при включении и выключении |
напряжение коллектор-эмиттер, В |
14 | ||||||||||||||||||
|
Формат A4 |
максимальный ток коллектора, А |
15 | ||||||||||||||||||
|
длительность фронта (спада), мкс |
16 | |||||||||||||||||||
|
Средняя мощность, Вт |
17 | |||||||||||||||||||
|
Импульсная мощность, Вт |
18 | |||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
19 | |||||||||||||||||||
|
Коэффициент нагрузки |
20 | |||||||||||||||||||
|
Примечание |
21 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 59 Карта рабочих режимов однопереходных транзисторов | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Межбазовое напряжение, В |
1 | |||||||||||||||||
|
Обратное напряжение между эмиттером и базой-2, В |
2 | |||||||||||||||||
|
Подп. |
Постоянный ток эмиттера в открытом состоянии, мА |
3 | ||||||||||||||||
|
Импульсный ток эмиттера в открытом состоянии, мА |
4 | |||||||||||||||||
|
Дата |
Импульсный ток эмиттера, мА |
5 | ||||||||||||||||
|
Длительность импульса, мкс |
6 | |||||||||||||||||
|
Копировал |
Рассеиваемая мощность, мВт |
7 | ||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
8 | |||||||||||||||||
|
Коэффициент нагрузки |
9 | |||||||||||||||||
|
Формат A4 |
Примечание |
10 | ||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 60 Карта рабочих режимов полевых транзисторов и транзисторных сборок | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||||
|
Статический режим |
напряжение, В |
затвор (затвор-1) - исток |
1 | |||||||||||||||||
|
сток - затвор |
2 | |||||||||||||||||||
|
Подп. |
затвор - исток (прямое смещение) |
3 | ||||||||||||||||||
|
сток - исток |
4 | |||||||||||||||||||
|
Дата |
подложка (затвор-2) - исток |
5 | ||||||||||||||||||
|
ток, А |
стока |
6 | ||||||||||||||||||
|
затвора |
7 | |||||||||||||||||||
|
Копировал |
Динамический режим |
напряжение, В |
затвор (затвор-1) - исток |
8 | ||||||||||||||||
|
сток - затвор |
9 | |||||||||||||||||||
|
затвор - исток (прямое смещение) |
10 | |||||||||||||||||||
|
сток - исток |
11 | |||||||||||||||||||
|
подложка (затвор-2) - исток |
12 | |||||||||||||||||||
|
ток, А |
стока |
13 | ||||||||||||||||||
|
затвора |
14 | |||||||||||||||||||
|
Формат A4 |
Длительность импульса, мкс |
15 | ||||||||||||||||||
|
Частота следования, Гц |
16 | |||||||||||||||||||
|
Средняя мощность, Вт |
17 | |||||||||||||||||||
|
Импульсная мощность, Вт |
18 | |||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
19 | |||||||||||||||||||
|
Коэффициент нагрузки |
20 | |||||||||||||||||||
|
Примечание |
21 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 61 Карта рабочих режимов полупроводниковых транзисторных усилителей | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение источника питания |
минимальное, В |
1 | ||||||||||||||||
|
максимальное, В |
2 | |||||||||||||||||
|
Подп. |
пульсация, % |
3 | ||||||||||||||||
|
Вход усилителя |
уровень мощности, просачивающейся на вход, В |
4 | ||||||||||||||||
|
Дата |
КСВН входа |
5 | ||||||||||||||||
|
КСВН выхода |
6 | |||||||||||||||||
|
Копировал |
Температура окружающей среды (корпуса), °C |
7 | ||||||||||||||||
|
Коэффициент нагрузки |
8 | |||||||||||||||||
|
Примечание |
9 | |||||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 62 Карта рабочих режимов тиристоров | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||||
|
Анод-катод |
напряжение |
импульсное прямое (повторяющееся), В |
1 | |||||||||||||||||
|
импульсное обратное повторяющееся), В |
2 | |||||||||||||||||||
|
Подп. |
постоянное (в ждущем режиме), В |
3 | ||||||||||||||||||
|
неповторяющееся прямое, В |
4 | |||||||||||||||||||
|
неповторяющееся обратное, В |
5 | |||||||||||||||||||
|
скорость нарастания, В/мкс |
6 | |||||||||||||||||||
|
Дата |
время выключения, мкс |
7 | ||||||||||||||||||
|
ток |
постоянный (средний), А |
8 | ||||||||||||||||||
|
Копировал |
импульсный, А |
9 | ||||||||||||||||||
|
скорость нарастания, А/мкс |
10 | |||||||||||||||||||
|
длительность импульсов, мкс |
11 | |||||||||||||||||||
|
частота следования импульсов, Гц |
12 | |||||||||||||||||||
|
рабочей перегрузки, А |
13 | |||||||||||||||||||
|
длительность тока раб. перегрузки, мкс |
14 | |||||||||||||||||||
|
количество циклов рабочей перегрузки |
15 | |||||||||||||||||||
|
Электрод управления |
напряжение, В |
16 | ||||||||||||||||||
|
неотпирающее напряжение (напр. помехи), В |
17 | |||||||||||||||||||
|
обратное напряжение, В |
18 | |||||||||||||||||||
|
обратный ток, А |
19 | |||||||||||||||||||
|
Формат A4 |
неотпирающий ток (ток помехи), А |
20 | ||||||||||||||||||
|
импульсный (постоянный) ток, А |
21 | |||||||||||||||||||
|
длительность импульса тока, мкс |
22 | |||||||||||||||||||
|
скорость нарастания тока, А/мкс |
23 | |||||||||||||||||||
|
импульсная (средняя) рассеиваемая мощность |
24 | |||||||||||||||||||
|
Мощность, рассеиваемая тиристором, Вт |
25 | |||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
26 | |||||||||||||||||||
|
Коэффициент нагрузки |
27 | |||||||||||||||||||
|
Примечание |
28 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 63 Карта рабочих режимов операционных усилителей и компараторов напряжения | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
В схеме |
по НТД | |||||||||||||
|
Цепи питания |
напряжение питания, В |
1 | |||||||||||||||||
|
допустимое отклонение напряжения питания, % |
2 | ||||||||||||||||||
|
Подп. |
порядок подачи напряжения питания |
3 | |||||||||||||||||
|
Входные цепи |
входное напряжение, В |
4 | |||||||||||||||||
|
Дата |
входное синфазное напряжение, В |
5 | |||||||||||||||||
|
Выходные цепи |
сопротивление нагрузки, Ом |
6 | |||||||||||||||||
|
Копировал |
емкость нагрузки, пФ |
7 | |||||||||||||||||
|
выходной ток, мА |
8 | ||||||||||||||||||
|
Мощность рассеивания, мВт |
9 | ||||||||||||||||||
|
Формат A4 |
Температура окружающей среды (корпуса), °C |
10 | |||||||||||||||||
|
Примечание |
11 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 64 Карта рабочих режимов стабилизаторов напряжения, схем управления импульсными стабилизаторами напряжения | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД | |||||||||||||
|
Цепи питания |
напряжение питания, В |
1 | |||||||||||||||||
|
допустимое отклонение напряжения питания, % |
2 | ||||||||||||||||||
|
Подп. |
порядок подачи напряжения питания |
3 | |||||||||||||||||
|
Входные цепи |
входное напряжение, В |
4 | |||||||||||||||||
|
Дата |
напряжение коммутации, В |
5 | |||||||||||||||||
|
Выходные цепи |
сопротивление нагрузки, Ом |
6 | |||||||||||||||||
|
Копировал |
выходной ток, мА |
7 | |||||||||||||||||
|
Падение напряжения на стабилизаторе, В |
8 | ||||||||||||||||||
|
Частота коммутации, Гц |
9 | ||||||||||||||||||
|
Коммутируемая мощность, мВт |
10 | ||||||||||||||||||
|
Формат A4 |
Мощность рассеивания, мВт |
11 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
12 | ||||||||||||||||||
|
Примечание | |||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 64а Карта рабочих режимов коммутаторов и ключей | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД | |||||||||||||
|
Цепи питания |
напряжение питания, В |
1 | |||||||||||||||||
|
допустимое отклонение напряжения питания, % |
2 | ||||||||||||||||||
|
Подп. |
порядок подачи напряжения питания |
3 | |||||||||||||||||
|
Входные цепи |
напряжение коммутации, В |
4 | |||||||||||||||||
|
Дата |
входное напряжение низкого уровня, В |
5 | |||||||||||||||||
|
входное напряжение высокого уровня, В |
6 | ||||||||||||||||||
|
Копировал |
низкий уровень управляющего напряжения, В |
7 | |||||||||||||||||
|
высокий уровень управляющего напряжения, В |
8 | ||||||||||||||||||
|
входное напряжение, В |
9 | ||||||||||||||||||
|
входной ток, А |
10 | ||||||||||||||||||
|
Выходные цепи |
выходной ток, А |
11 | |||||||||||||||||
|
выходной импульсный ток, А |
12 | ||||||||||||||||||
|
коммутируемый ток, А |
13 | ||||||||||||||||||
|
напряжение сток-исток, В |
14 | ||||||||||||||||||
|
Формат A4 |
ток стока, А |
15 | |||||||||||||||||
|
Частота переключения, Гц |
16 | ||||||||||||||||||
|
Мощность рассеивания, мВт |
17 | ||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
18 | ||||||||||||||||||
|
Примечание |
19 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 64б Карта рабочих режимов усилителей | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД | |||||||||||||
|
Цепи питания |
напряжение питания, В |
1 | |||||||||||||||||
|
допустимое отклонение напряжения питания, % |
2 | ||||||||||||||||||
|
Подп. |
порядок подачи напряжения питания |
3 | |||||||||||||||||
|
Входные цепи |
входное напряжение, В |
4 | |||||||||||||||||
|
Дата |
частота входного сигнала, Гц |
5 | |||||||||||||||||
|
Выходные цепи |
выходной ток, А |
6 | |||||||||||||||||
|
Копировал |
сопротивление нагрузки, Ом |
7 | |||||||||||||||||
|
Рабочая частота, Гц |
8 | ||||||||||||||||||
|
Граничная частота, Гц |
9 | ||||||||||||||||||
|
Полоса пропускания, Гц |
10 | ||||||||||||||||||
|
Формат A4 |
Мощность рассеивания, мВт |
11 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
12 | ||||||||||||||||||
|
Примечание |
13 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 64в Карта рабочих режимов балансных смесителей | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД | |||||||||||||
|
Цепи питания |
напряжение питания, В |
1 | |||||||||||||||||
|
Подп. |
допустимое отклонение напряжения питания, % |
2 | |||||||||||||||||
|
порядок подачи напряжения питания |
3 | ||||||||||||||||||
|
Дата |
Входные цепи |
входное напряжение, В |
4 | ||||||||||||||||
|
входное напряжение по входу X, В |
5 | ||||||||||||||||||
|
Копировал |
входное напряжение по входу Y, В |
6 | |||||||||||||||||
|
Выходные цепи |
сопротивление нагрузки, Ом |
7 | |||||||||||||||||
|
частота выходного сигнала, Гц |
8 | ||||||||||||||||||
|
Формат A4 |
Температура окружающей среды (корпуса), °C |
9 | |||||||||||||||||
|
Примечание |
10 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 65 Карта рабочих режимов цифровых функциональных узлов (модулей, микромодулей, микросхем) | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
Номера выводов |
по НТД |
в схеме |
Номера выводов |
по НТД |
в схеме | |||||||||||||
|
Цепи питания |
напряжение питания, В |
1 | |||||||||||||||||
|
Подп. |
порядок подачи напряжения питания и входных сигналов |
2 | |||||||||||||||||
|
Входные цепи |
напряжение низкого уровня, В |
3 | |||||||||||||||||
|
Дата |
напряжение высокого уровня, В |
4 | |||||||||||||||||
|
длительность импульса, нс |
5 | ||||||||||||||||||
|
Копировал |
время перехода при включении, нс |
6 | |||||||||||||||||
|
время перехода при выключении, нс |
7 | ||||||||||||||||||
|
частота, МГц |
8 | ||||||||||||||||||
|
время t1, нс |
9 | ||||||||||||||||||
|
время t2, нс |
10 | ||||||||||||||||||
|
Выходные цепи |
выходной ток низкого уровня, мА |
11 | |||||||||||||||||
|
выходной ток высокого уровня, мА |
12 | ||||||||||||||||||
|
Формат A4 |
емкость нагрузки, пФ |
13 | |||||||||||||||||
|
Мощность рассеивания, мВт |
14 | ||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
15 | ||||||||||||||||||
|
Коэффициент нагрузки |
16 | ||||||||||||||||||
|
Примечание |
17 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 66 Карта рабочих режимов цифровых функциональных узлов (модулей, микромодулей, микросхем) по временным параметрам | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
Номера выводов |
по НТД |
в схеме |
Номера выводов |
по НТД |
в схеме | |||||||||||||
|
Измеряемый сигнал |
номер вывода |
1 | |||||||||||||||||
|
обозначение вывода |
2 | ||||||||||||||||||
|
Подп. |
длительность сигнала, нс |
3 | |||||||||||||||||
|
фронт сигнала, нс |
4 | ||||||||||||||||||
|
Дата |
фронт сигнала |
5 | |||||||||||||||||
|
временные параметры измеряемого сигнала относительно фронтов сигналов, нс |
6 | ||||||||||||||||||
|
Копировал |
7 | ||||||||||||||||||
|
8 | |||||||||||||||||||
|
9 | |||||||||||||||||||
|
10 | |||||||||||||||||||
|
Формат A4 |
11 | ||||||||||||||||||
|
12 | |||||||||||||||||||
|
Примечание |
13 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 67 Карта рабочих режимов конденсаторов, конденсаторных сборок, помехоподавляющих фильтров и ионисторов | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение, В |
постоянное |
1 | ||||||||||||||||
|
переменное (амплитудное) |
2 | |||||||||||||||||
|
Подп. |
импульсное |
3 | ||||||||||||||||
|
суммарное |
4 | |||||||||||||||||
|
Дата |
Максимальный ток, А |
переменный |
5 | |||||||||||||||
|
проходной |
6 | |||||||||||||||||
|
Копировал |
разрядный |
7 | ||||||||||||||||
|
Длительность зарядки, с (не менее) |
8 | |||||||||||||||||
|
Реактивная мощность, Вар |
9 | |||||||||||||||||
|
Частота максимальная, Гц |
10 | |||||||||||||||||
|
Длительность импульса, мкс |
11 | |||||||||||||||||
|
Формат A4 |
Температура, °C |
окружающей среды |
12 | |||||||||||||||
|
перегрева |
13 | |||||||||||||||||
|
Коэффициент нагрузки |
14 | |||||||||||||||||
|
Примечание |
15 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 68 Карта рабочих режимов резисторов, резисторных сборок, терморезисторов, поглотителей и потенциометров | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение, В |
постоянное |
1 | ||||||||||||||||
|
переменное (амплитудное) |
2 | |||||||||||||||||
|
Подп. |
импульсное |
3 | ||||||||||||||||
|
суммарное |
4 | |||||||||||||||||
|
Дата |
Импульсный режим |
частота, Гц |
5 | |||||||||||||||
|
длительность импульса, мкс |
6 | |||||||||||||||||
|
Копировал |
мощность, Вт |
импульсная |
7 | |||||||||||||||
|
средняя |
8 | |||||||||||||||||
|
коэффициент нагрузки |
9 | |||||||||||||||||
|
Ток через подвижный контакт переменного резистора, мА |
10 | |||||||||||||||||
|
Температура, °C |
окружающей среды |
11 | ||||||||||||||||
|
Формат A4 |
перегрева |
12 | ||||||||||||||||
|
Суммарная мощность, Вт |
13 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
14 | |||||||||||||||||
|
Коэффициент нагрузки |
15 | |||||||||||||||||
|
Примечание |
16 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 69 Карта рабочих режимов кварцевых резонаторов, кварцевых микрогенераторов, пьезоэлектрический и электромеханических фильтров и линий задержки на поверхностных акустических волнах | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Мощность, рассеиваемая на резонаторе, мВт |
1 | |||||||||||||||||
|
Нагрузочная емкость, пФ |
2 | |||||||||||||||||
|
Подп. |
Резонанс |
параллельный |
3 | |||||||||||||||
|
последовательный |
4 | |||||||||||||||||
|
Дата |
Напряжение питания, В |
5 | ||||||||||||||||
|
Напряжение на входе, В |
6 | |||||||||||||||||
|
Копировал |
Нагрузка на входе |
активная, кОм |
7 | |||||||||||||||
|
реактивная, пФ |
8 | |||||||||||||||||
|
Нагрузка на выходе |
активная, кОм |
9 | ||||||||||||||||
|
реактивная, пФ |
10 | |||||||||||||||||
|
Формат A4 |
Температура окружающей среды (корпуса), °C |
11 | ||||||||||||||||
|
Коэффициент нагрузки |
12 | |||||||||||||||||
|
Примечание |
13 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 70 Карта рабочих режимов двигателей постоянного и переменного тока, электромагнитных муфт и электровентиляторов | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||||
|
Напряжение питания обмотки, В |
возбуждения |
минимальное |
1 | |||||||||||||||||
|
максимальное |
2 | |||||||||||||||||||
|
Подп. |
управления |
минимальное |
3 | |||||||||||||||||
|
максимальное |
4 | |||||||||||||||||||
|
Дата |
Частота напряжения питания, Гц |
минимальная |
5 | |||||||||||||||||
|
максимальная |
6 | |||||||||||||||||||
|
Копировал |
Ток, потребляемый обмоткой, А |
минимальный |
7 | |||||||||||||||||
|
максимальный |
8 | |||||||||||||||||||
|
Частота вращения, об/мин |
минимальная |
9 | ||||||||||||||||||
|
максимальная |
10 | |||||||||||||||||||
|
Температура, °C |
окружающей среды |
11 | ||||||||||||||||||
|
Формат A4 |
обмотки (корпуса) |
12 | ||||||||||||||||||
|
Характер режима работы |
13 | |||||||||||||||||||
|
Коэффициент нагрузки |
14 | |||||||||||||||||||
|
Примечание |
15 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 71 Карта рабочих режимов шаговых электродвигателей электромашинного типа | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Напряжение питания, В |
минимальное |
1 | |||||||||||||||||
|
максимальное |
2 | ||||||||||||||||||
|
Подп. |
Ток, потребляемый в режиме фиксированной стоянки, А |
3 | |||||||||||||||||
|
Частота следования импульсов, шаг/с |
4 | ||||||||||||||||||
|
Дата |
Температура, °C |
окружающей среды |
5 | ||||||||||||||||
|
обмотки (корпуса) |
6 | ||||||||||||||||||
|
Копировал |
Характер режима работы |
7 | |||||||||||||||||
|
Коэффициент нагрузки |
8 | ||||||||||||||||||
|
Примечание |
9 | ||||||||||||||||||
|
Формат A4 | |||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 72 Карта рабочих режимов тахогенераторов и двигателей-генераторов | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение питания обмотки, В |
возбуждение двигателя до срабатывания |
минимальное |
1 | |||||||||||||||
|
максимальное |
2 | |||||||||||||||||
|
Подп. |
управление двигателя |
минимальное |
3 | |||||||||||||||
|
максимальное |
4 | |||||||||||||||||
|
Дата |
возбуждение генератора |
минимальное |
5 | |||||||||||||||
|
максимальное |
6 | |||||||||||||||||
|
Копировал |
Частота напряжения питания, Гц |
минимальное |
7 | |||||||||||||||
|
максимальное |
8 | |||||||||||||||||
|
Ток, потребляемый обмоткой, А |
возбуждения двигателя |
9 | ||||||||||||||||
|
управления двигателя |
10 | |||||||||||||||||
|
возбуждения генератора |
11 | |||||||||||||||||
|
Частота вращения, об/мин |
12 | |||||||||||||||||
|
Формат A4 |
Сопротивление нагрузки, кОм |
13 | ||||||||||||||||
|
Температура, °C |
окружающей среды |
14 | ||||||||||||||||
|
обмотки (корпуса) |
15 | |||||||||||||||||
|
Характер режима работы |
16 | |||||||||||||||||
|
Коэффициент нагрузки |
17 | |||||||||||||||||
|
Примечание |
18 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 73 Карта рабочих режимов сельсинов, вращающихся трансформаторов и фазовращателей | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Напряжение питания обмотки возбуждения, В |
минимальное |
1 | |||||||||||||||||
|
максимальное |
2 | ||||||||||||||||||
|
Подп. |
Ток, потребляемый обмоткой возбуждения, А |
3 | |||||||||||||||||
|
Частота вращения, об/мин |
4 | ||||||||||||||||||
|
Дата |
Количество приемников, подключаемых к датчику, шт. |
5 | |||||||||||||||||
|
Сопротивление нагрузки, Ом |
6 | ||||||||||||||||||
|
Копировал |
Температура, °C |
окружающей среды |
7 | ||||||||||||||||
|
обмотки (корпуса) |
8 | ||||||||||||||||||
|
Характер режима работы |
9 | ||||||||||||||||||
|
Коэффициент нагрузки |
10 | ||||||||||||||||||
|
Формат A4 |
Примечание |
11 | |||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||||
|
Изм. |
Форма 74 Карта рабочих режимов цифровых преобразователей угла | ||||||||||||||||||||
|
Лист | |||||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||||
|
Напряжение питания, В |
минимальное |
1 | |||||||||||||||||||
|
максимальное |
2 | ||||||||||||||||||||
|
Подп. |
Потребляемый ток, мА |
3 | |||||||||||||||||||
|
Параметры управляющих сигналов |
сигналы опроса |
амплитуда напряжения, В |
4 | ||||||||||||||||||
|
Дата |
амплитуда тока, мА |
5 | |||||||||||||||||||
|
частота следования, Гц |
6 | ||||||||||||||||||||
|
Копировал |
длительность |
импульса, мкс |
7 | ||||||||||||||||||
|
фронта импульса, мкс |
8 | ||||||||||||||||||||
|
Напряжение, В |
логического нуля |
9 | |||||||||||||||||||
|
логической единицы |
10 | ||||||||||||||||||||
|
Параметры нагрузки |
активная, Ом |
11 | |||||||||||||||||||
|
Формат A4 |
емкостная, мкФ |
12 | |||||||||||||||||||
|
Частота вращения, об/мин |
13 | ||||||||||||||||||||
|
Температура окружающей среды, °C |
14 | ||||||||||||||||||||
|
Примечание |
15 | ||||||||||||||||||||
|
Лист | |||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||||||||
|
Изм. |
Форма 75 Карта рабочих режимов электрических соединителей | ||||||||||||||||||||||||
|
Лист | |||||||||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||||||||
|
Режим работы |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД | ||||||||||||||||
|
Коммутируемый сигнал |
Род тока, мА |
1 | |||||||||||||||||||||||
|
величина: |
тока, мА |
2 | |||||||||||||||||||||||
|
Подп. |
напряжения, мВ |
3 | |||||||||||||||||||||||
|
макс.: при работе (при сочл.) |
тока, мА |
4 | |||||||||||||||||||||||
|
Дата |
напряжения, мВ |
5 | |||||||||||||||||||||||
|
Частота тока, МГц |
6 | ||||||||||||||||||||||||
|
Копировал |
др. параметры: |
в/ч цепей |
мощность, кВт |
7 | |||||||||||||||||||||
|
волновое сопротивление, Ом |
8 | ||||||||||||||||||||||||
|
импульсных цепей |
длительность, мс |
импульса |
9 | ||||||||||||||||||||||
|
фронта |
10 | ||||||||||||||||||||||||
|
частота повторения имп., Гц |
11 | ||||||||||||||||||||||||
|
Герметичность |
перепад давления, Атм |
12 | |||||||||||||||||||||||
|
утечка воздуха или др. газа, л/ч |
13 | ||||||||||||||||||||||||
|
Количество: |
сочленение-расчленение: в обесточенном состоянии (под электрической нагрузкой) |
14 | |||||||||||||||||||||||
|
вставлений-извлечений контакта |
15 | ||||||||||||||||||||||||
|
Формат A4 |
положений взаимосочлен. частей |
16 | |||||||||||||||||||||||
|
Осевая нагрузка, кгс |
17 | ||||||||||||||||||||||||
|
Смещение (перекос) при сочленении, мм (град) |
18 | ||||||||||||||||||||||||
|
Недосочленение вилки с розеткой, мм |
19 | ||||||||||||||||||||||||
|
Монтаж хвостовиков контактов вилки (розетки) |
способ монтажа |
20 | |||||||||||||||||||||||
|
количество соединений |
21 | ||||||||||||||||||||||||
|
Температура окружающей среды, °C |
22 | ||||||||||||||||||||||||
|
Суммарное время эксплуатации под нагрузкой, тыс. ч. |
23 | ||||||||||||||||||||||||
|
Коэффициент нагрузки |
24 | ||||||||||||||||||||||||
|
Примечание |
25 | ||||||||||||||||||||||||
|
Лист | |||||||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 76 Карта рабочих режимов автоматических выключателей | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||||
|
Режим работы главной цепи |
номера выводов |
1 | ||||||||||||||||||
|
род тока |
2 | |||||||||||||||||||
|
Подп. |
частота тока, Гц |
3 | ||||||||||||||||||
|
рабочее напряжение, В |
4 | |||||||||||||||||||
|
Дата |
номинальный ток, А |
5 | ||||||||||||||||||
|
коммутационная стойкость |
включаемый ток, А |
6 | ||||||||||||||||||
|
Копировал |
отключаемый ток, А |
7 | ||||||||||||||||||
|
количество циклов вкл. выкл. |
8 | |||||||||||||||||||
|
параметр нагрузки |
9 | |||||||||||||||||||
|
допустимое значение по току, I/Iном. |
10 | |||||||||||||||||||
|
длительность протекания тока перегрузки |
11 | |||||||||||||||||||
|
установка по току срабатывания в зоне токов перегрузки, I/Iном. |
12 | |||||||||||||||||||
|
установка по току срабатывания в зоне токов к.з., I/Iном. |
13 | |||||||||||||||||||
|
предельный ток короткого замыкания, кА |
14 | |||||||||||||||||||
|
Формат A4 |
Режим работы вспомогательных контактов |
номера выводов |
15 | |||||||||||||||||
|
род тока |
16 | |||||||||||||||||||
|
частота тока, Гц |
17 | |||||||||||||||||||
|
рабочее напряжение, В |
18 | |||||||||||||||||||
|
включаемый ток, А |
19 | |||||||||||||||||||
|
отключаемый ток, А |
20 | |||||||||||||||||||
|
параметры нагрузки |
21 | |||||||||||||||||||
|
количество циклов включено отключено |
22 | |||||||||||||||||||
|
Рабочее напряжение дистанционного привода |
23 | |||||||||||||||||||
|
Допустимое минимальное напряжение дистанционного привода, В |
24 | |||||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
25 | |||||||||||||||||||
|
Коэффициент нагрузки |
26 | |||||||||||||||||||
|
Примечание |
27 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 77 Карта рабочих режимов электромагнитных реле, контакторов, вакуумных выключателей и переключателей, магнитоуправляемых контактов | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Рабочее напряжение, В |
1 | ||||||||||||||||||
|
Рабочий ток, А |
2 | ||||||||||||||||||
|
Подп. |
Коммутируемое напряжение, В |
минимальное |
3 | ||||||||||||||||
|
максимальное |
4 | ||||||||||||||||||
|
Дата |
Коммутируемый ток, А |
минимальный |
5 | ||||||||||||||||
|
максимальный |
6 | ||||||||||||||||||
|
Копировал |
Пропускаемый ток, А |
минимальный |
7 | ||||||||||||||||
|
максимальный |
8 | ||||||||||||||||||
|
Максимальная коммутируемая (пропускаемая) мощность |
9 | ||||||||||||||||||
|
Род тока (постоянный, переменный) |
10 | ||||||||||||||||||
|
Длительность протекания тока перегрузки, с |
11 | ||||||||||||||||||
|
Параметр (характер) нагрузки |
12 | ||||||||||||||||||
|
Частота коммутации, Гц |
13 | ||||||||||||||||||
|
Формат A4 |
Число коммутационных циклов |
14 | |||||||||||||||||
|
Время непрерывного нахождения обмотки под напряжением, ч |
15 | ||||||||||||||||||
|
Время суммарного нахождения обмотки под напряжен., ч |
16 | ||||||||||||||||||
|
Температура окружающей среды, °C |
17 | ||||||||||||||||||
|
Коэффициент нагрузки |
18 | ||||||||||||||||||
|
Примечание |
19 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 78 Карта рабочих режимов электромагнитных реле максимального тока и электротепловых токовых реле | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Режим работы главной цепи |
номинальное напряжение, В |
1 | |||||||||||||||||
|
частота тока, Гц |
2 | ||||||||||||||||||
|
Подп. |
номинальный ток, А |
3 | |||||||||||||||||
|
установка номинального тока, А |
4 | ||||||||||||||||||
|
Дата |
установка тока срабатывания, I/Iном. |
5 | |||||||||||||||||
|
перегрузка по току, I/Iном. |
6 | ||||||||||||||||||
|
Копировал |
длительность перегрузки по току, с |
7 | |||||||||||||||||
|
Режим работы контактов |
номера выводов |
8 | |||||||||||||||||
|
частота тока, Гц |
9 | ||||||||||||||||||
|
номинальное напряжение, В |
10 | ||||||||||||||||||
|
коммутируемый ток, А |
11 | ||||||||||||||||||
|
параметр (характер) нагрузки |
12 | ||||||||||||||||||
|
Формат A4 |
количество срабатывания |
13 | |||||||||||||||||
|
Температура окружающей среды, °C |
14 | ||||||||||||||||||
|
Коэффициент нагрузки |
15 | ||||||||||||||||||
|
Примечание |
16 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 79 Карта рабочих режимов реле времени | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Рабочее напряжение, В |
1 | ||||||||||||||||||
|
Потребляемый ток, мА |
до срабатывания |
2 | |||||||||||||||||
|
Подп. |
после срабатывания |
3 | |||||||||||||||||
|
Время, с |
срабатывания |
4 | |||||||||||||||||
|
Дата |
восстановления |
5 | |||||||||||||||||
|
подготовки |
6 | ||||||||||||||||||
|
Копировал |
Коммутируемое напряжение, В |
минимальное |
7 | ||||||||||||||||
|
максимальное |
8 | ||||||||||||||||||
|
Коммутируемый ток, А |
минимальное |
9 | |||||||||||||||||
|
максимальное |
10 | ||||||||||||||||||
|
Максимальная коммутируемая мощность, Вт (ВА) |
11 | ||||||||||||||||||
|
Род тока (постоянный, переменный) |
12 | ||||||||||||||||||
|
Параметр (характер) нагрузки |
13 | ||||||||||||||||||
|
Формат A4 |
Число коммутационных циклов |
14 | |||||||||||||||||
|
Частота коммутации |
15 | ||||||||||||||||||
|
Непрерывное пребывание под рабочим напряжением во включенном состоянии, ч |
16 | ||||||||||||||||||
|
Суммарное пребывание под рабочим напряжением во включенном состоянии, ч |
17 | ||||||||||||||||||
|
Температура окружающей среды, °C |
18 | ||||||||||||||||||
|
Коэффициент нагрузки |
19 | ||||||||||||||||||
|
Примечание |
20 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 80 Карта рабочих режимов бесконтактных коммутационных устройств | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Напряжение питания, В мин./макс. |
1 | |||||||||||||||||
|
Напряжение сигнала управления, В мин./макс. |
2 | |||||||||||||||||
|
Подп. |
Ток сигнала управления, А мин./макс. |
3 | ||||||||||||||||
|
Длительность импульса управления, мкс |
4 | |||||||||||||||||
|
Дата |
Коммутируемое напряжение, В мин./макс. |
5 | ||||||||||||||||
|
Коммутируемый ток, А мин./макс. |
6 | |||||||||||||||||
|
Копировал |
Род тока (постоянный, переменный) |
7 | ||||||||||||||||
|
Параметры (характер) нагрузки |
8 | |||||||||||||||||
|
Ток нагрузки, А |
9 | |||||||||||||||||
|
Длительность протекания тока перегрузки, с |
10 | |||||||||||||||||
|
Ток срабатывания схемы защиты от к.з., А |
11 | |||||||||||||||||
|
Время срабатывания схемы защиты от к.з., с |
12 | |||||||||||||||||
|
Формат A4 |
Рассеиваемая мощность, Вт (ВА) |
13 | ||||||||||||||||
|
Температура окружающей среды, °C |
14 | |||||||||||||||||
|
Температура корпуса, °C |
15 | |||||||||||||||||
|
Коэффициент нагрузки |
16 | |||||||||||||||||
|
Примечание |
17 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | |||||||||||||||
|
Изм. |
Форма 81 Карта рабочих режимов микровыключателей и микропереключателей, тумблеров, кнопок, кнопочных, движковых, поворотных и пакетных переключателей | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Позиционное обозначение | |||||||||||||||||||
|
N докум. |
Наименование изделия | ||||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | |||||||||||||
|
Род тока (постоянный, переменный) |
1 | ||||||||||||||||||
|
Подп. |
Коммутируемое напряжение, В |
минимальное |
2 | ||||||||||||||||
|
максимальное |
3 | ||||||||||||||||||
|
Дата |
Коммутируемый ток, А |
минимальный |
4 | ||||||||||||||||
|
максимальный |
5 | ||||||||||||||||||
|
Копировал |
Максимальная коммутируемая мощность, Вт (ВА) |
6 | |||||||||||||||||
|
Параметр (характер) нагрузки |
7 | ||||||||||||||||||
|
Ток перегрузки, А |
8 | ||||||||||||||||||
|
Время протекания тока перегрузки, с |
9 | ||||||||||||||||||
|
Полный ход приводного элемента, мм |
10 | ||||||||||||||||||
|
Формат A4 |
Частота срабатывания, Гц |
11 | |||||||||||||||||
|
Число коммутационных циклов |
12 | ||||||||||||||||||
|
Температура окружающей среды, °C |
13 | ||||||||||||||||||
|
Коэффициент нагрузки |
14 | ||||||||||||||||||
|
Примечание |
15 | ||||||||||||||||||
|
Лист | |||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 82 Карта рабочих режимов линейных интегральных стабилизаторов напряжения | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Входное напряжение, В |
на первом входе |
минимальное |
1 | |||||||||||||||
|
максимальное |
2 | |||||||||||||||||
|
Подп. |
на втором входе |
минимальное |
3 | |||||||||||||||
|
максимальное |
4 | |||||||||||||||||
|
Дата |
Напряжение питания схемы управления, В |
5 | ||||||||||||||||
|
Выходное напряжение, В |
на первом входе |
минимальное |
6 | |||||||||||||||
|
Копировал |
максимальное |
7 | ||||||||||||||||
|
на втором входе |
минимальное |
8 | ||||||||||||||||
|
максимальное |
9 | |||||||||||||||||
|
Ток нагрузки, А |
на первом входе |
10 | ||||||||||||||||
|
на втором входе |
11 | |||||||||||||||||
|
Минимальный ток делителя, мА |
12 | |||||||||||||||||
|
Формат A4 |
Рассеиваемая мощность, Вт |
13 | ||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
14 | |||||||||||||||||
|
Коэффициент нагрузки |
15 | |||||||||||||||||
|
Примечание |
16 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 83 Карта рабочих режимов вторичных источников питания | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД | |||||||||||
|
Входное напряжение, В |
минимальное |
1 | ||||||||||||||||||
|
Подп. |
максимальное |
2 | ||||||||||||||||||
|
Выходное напряжение, В |
минимальное |
3 | ||||||||||||||||||
|
Дата |
максимальное |
4 | ||||||||||||||||||
|
Ток нагрузки, А |
минимальный |
5 | ||||||||||||||||||
|
Копировал |
максимальный |
6 | ||||||||||||||||||
|
Род тока (постоянный, переменный) |
7 | |||||||||||||||||||
|
Параметры (характер) нагрузки |
8 | |||||||||||||||||||
|
Ток срабатывания защиты от короткого замыкания, А |
9 | |||||||||||||||||||
|
Максимальный ток перегрузки, А |
10 | |||||||||||||||||||
|
Время срабатывания защиты от короткого замыкания, с |
11 | |||||||||||||||||||
|
Формат A4 |
Напряжение пульсации, мВ |
12 | ||||||||||||||||||
|
Рассеиваемая мощность, Вт |
13 | |||||||||||||||||||
|
Температура окружающей среды, °C |
14 | |||||||||||||||||||
|
Температура корпуса, °C |
15 | |||||||||||||||||||
|
Коэффициент нагрузки |
16 | |||||||||||||||||||
|
Примечание |
17 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 84 Карта рабочих режимов силовых трансформаторов | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||||
|
Режим работы |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД |
Номера выводов |
в схеме |
по НТД | |||||||||||
|
Подп. |
Частота питающего напряжения, Гц |
1 | ||||||||||||||||||
|
Дата |
Напряжение на первичной обмотке, В |
2 | ||||||||||||||||||
|
Копировал |
Рабочий потенциал обмотки, В |
3 | ||||||||||||||||||
|
Ток обмотки, А |
4 | |||||||||||||||||||
|
Температура окружающей среды (обмоток), °C |
5 | |||||||||||||||||||
|
Формат A4 |
Коэффициент нагрузки (8) |
6 | ||||||||||||||||||
|
Примечание |
7 | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 85 Карта рабочих режимов импульсных трансформаторов | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Импульсный ток, мА |
1 | |||||||||||||||||
|
Параметры импульса на первичной обмотке |
частота, Гц |
2 | ||||||||||||||||
|
Подп. |
длительность, мкс |
3 | ||||||||||||||||
|
амплитуда напряжения, В |
4 | |||||||||||||||||
|
Дата |
Uи, τи, В·мкс |
5 | ||||||||||||||||
|
Температура окружающей среды (обмоток), °C |
6 | |||||||||||||||||
|
Копировал |
Коэффициент нагрузки |
7 | ||||||||||||||||
|
Примечание |
8 | |||||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 86 Карта рабочих режимов дросселей фильтров | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Частота тока, Гц |
1 | |||||||||||||||||
|
Подп. |
Ток подмагничивания, А |
2 | ||||||||||||||||
|
Максимальный ток, А |
3 | |||||||||||||||||
|
Дата |
Рабочий потенциал обмотки, В |
4 | ||||||||||||||||
|
Переменная составляющая, В |
5 | |||||||||||||||||
|
Копировал |
Температура окружающей среды (обмотки), °C |
6 | ||||||||||||||||
|
Коэффициент нагрузки |
7 | |||||||||||||||||
|
Примечание |
8 | |||||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 87 Карта рабочих режимов предохранителей и держателей предохранителей | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение | ||||||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Род тока (постоянный, переменный) |
1 | |||||||||||||||||
|
Подп. |
Максимальное рабочее напряжение, В |
2 | ||||||||||||||||
|
Номинальный ток, А |
3 | |||||||||||||||||
|
Дата |
Ток перегрузки, А |
4 | ||||||||||||||||
|
Время срабатывания при протекании тока перегрузки, с |
5 | |||||||||||||||||
|
Копировал |
Наибольший ток перегрузки или короткого замыкания, А |
6 | ||||||||||||||||
|
Суммарное время нахождения под током, ч |
7 | |||||||||||||||||
|
Температура окружающей среды (обмотки), °C |
8 | |||||||||||||||||
|
Формат A4 |
Коэффициент нагрузки |
9 | ||||||||||||||||
|
Примечание |
10 | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||
|
Изм. |
Форма 91 Прочие элементы | |||||||||||||
|
Лист | ||||||||||||||
|
Позиционное обозначение | ||||||||||||||
|
N докум. |
Наименование изделия | |||||||||||||
|
Режим работы |
В схеме |
По НТД |
В схеме |
По НТД | ||||||||||
|
Напряжение, В | ||||||||||||||
|
Подп. |
Ток, А | |||||||||||||
|
Температура окружающей среды, °C | ||||||||||||||
|
Дата |
Коэффициент нагрузки | |||||||||||||
|
Примечание | ||||||||||||||
|
Копировал | ||||||||||||||
|
Формат A4 | ||||||||||||||
|
Лист | ||||||||||||||
|
ЭРИ |
Параметр несоответствия |
Кол-во в аппаратуре, шт. |
Условия эксплуатации |
Примечание | |||||||||||
|
в аппаратуре |
по НТД на ЭРИ | ||||||||||||||
|
1 |
2 |
3 |
4 |
5 | |||||||||||
|
Подп. и дата | |||||||||||||||
|
Инв. N дубл. | |||||||||||||||
|
Взам. инв. N | |||||||||||||||
|
Подп. и дата | |||||||||||||||
|
Инв. N подл. |
Index |
Лист | |||||||||||||
|
1 | |||||||||||||||
|
Изм. |
Лист |
N докум. |
Подп. |
Дата | |||||||||||
|
Копировал |
Формат A4 | ||||||||||||||
Приложение Б
(справочное)
Пример автоматизированного создания КРР ЭКБ в подсистеме "АСОНИКА-Р" с применением математического моделирования и виртуальных испытаний ЭКБ и ЭА на ВВФ
Подсистема автоматизированного заполнения карт рабочих режимов ЭКБ "АСОНИКА-Р" является одной из 13 подсистем автоматизированной системы обеспечения надежности и качества аппаратуры "АСОНИКА" (https://asonika-online.ru/), предназначенной для анализа и обеспечения стойкости ЭА и ЭКБ к комплексным тепловым, механическим, электромагнитным воздействиям, усталостной прочности к тепломеханическим воздействиям, создания карт рабочих режимов ЭКБ, анализа показателей надежности ЭА и создания цифровых двойников ЭА и ЭКБ.
"АСОНИКА" - это замена натурных испытаний опытных образцов ЭА и ЭКБ виртуальными испытаниями на внешние механические, тепловые, электромагнитные и другие воздействия еще до их изготовления. Это значительная экономия денежных средств и сокращение сроков создания ЭА и ЭКБ при одновременном повышении качества и надежности за счет сокращения количества натурных испытаний.
На рисунках Б.1 - Б.3 приведены результаты моделирования печатного узла (ПУ) ЭА на воздействие гармонической вибрации, полученные с помощью системы "АСОНИКА". Допускается также вывести аналогичные результаты моделирования ПУ на воздействие одиночного и многократного удара: зависимость ускорения одиночного и однократного удара от времени в контрольной точке (в центре платы), поля максимальных ускорений при воздействии одиночного и многократного удара на плоскости и в объеме, а также карты механических режимов ЭРИ при воздействии одиночного и многократного ударов. Аналогичные результаты возможно получить и на воздействие акустического шума. Карта механических режимов ЭРИ при воздействии гармонической вибрации представлена в таблице Б.1. Эти результаты моделирования ПУ на механические воздействия получены с помощью подсистемы "АСОНИКА-ТМ" и передаются в "АСОНИКА-Р".
Рисунок Б.1 - Зависимость амплитуды ускорения гармонической вибрации от частоты в контрольной точке (в центре платы)
Рисунок Б.2 - Поле виброускорений при воздействии гармонической вибрации на резонансной частоте 186 Гц (на плоскости)
Рисунок Б.3 - Поле виброускорений при воздействии гармонической вибрации на резонансной частоте 186 Гц (в объеме)
Таблица Б.1 - Карта механических режимов работы ЭРИ при гармонической вибрации для ПУ ЭА (фрагмент)
|
КАРТА МЕХАНИЧЕСКИХ РЕЖИМОВ РАБОТЫ ЭРИ | |||||||
|
(при гармонической вибрации) | |||||||
|
N п/п |
Обозначение ЭРИ |
Сторона |
Ускорение ЭРИ |
Коэффициент механической нагрузки, отн. ед. |
Перегрузка, g | ||
|
Частота, Гц |
Максимальное расчетное, g |
Максимальное допустимое по ТУ, g | |||||
|
1 |
C1 |
1 |
500 |
8.0 |
40 |
0.20 | |
|
2 |
C2 |
1 |
500 |
12.5 |
40 |
0.31 | |
|
3 |
C3 |
1 |
452 |
17.2 |
40 |
0.43 | |
|
4 |
C4 |
1 |
346 |
24.2 |
40 |
0.61 | |
|
.......................................... | |||||||
|
264 |
R89 |
2 |
412 |
14.8 |
40 |
0.37 | |
На рисунке Б.4 приведены полученные тепловые характеристики ПУ. Карта тепловых режимов ЭРИ представлена в таблице Б.2. Данные результаты теплового моделирования для ПУ получены с помощью "АСОНИКА-ТМ" и передаются в "АСОНИКА-Р".
Рисунок Б.4 - Поле температур для ПУ
Таблица Б.2 - Карта тепловых режимов работы ЭРИ при стационарном тепловом воздействии для ПУ ЭА (фрагмент)
|
N п/п |
Обозначение ЭРИ |
Сторона |
Температура ЭРИ |
Коэффициент тепловой нагрузки, отн. ед. |
Перегрев, °C | |
|
Расчетная, °C |
Максимальная допустимая по ТУ, °C | |||||
|
101 |
VT1 |
1 |
105 |
150 |
0.70 | |
|
102 |
VT2 |
1 |
105 |
150 |
0.70 | |
|
103 |
VT3 |
1 |
104 |
150 |
0.69 | |
|
104 |
VT4 |
1 |
104 |
150 |
0.69 | |
|
105 |
VT5 |
1 |
104 |
150 |
0.69 | |
|
.......................................... | ||||||
|
264 |
R89 |
1 |
111 |
125 |
0.89 | |
На рисунке Б.5 в качестве примера приведен фрагмент формы 4 КРР, созданной с помощью подсистемы "АСОНИКА-Р".
На рисунке Б.6 в качестве примера приведен фрагмент формы 5 КРР, созданной с помощью подсистемы "АСОНИКА-Р".
На рисунке Б.7 в качестве примера приведен фрагмент формы 58 КРР для транзисторов, созданной с помощью подсистемы "АСОНИКА-Р".
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||||
|
Изм. |
Форма 4 Карта оценки номенклатуры ЭРИ и сведений о соответствии условий их эксплуатации и показателей надежности требованиям НТД | |||||||||||||||||||
|
Лист | ||||||||||||||||||||
|
N докум. |
Наименование ЭРИ |
2Д814А1 АЕЯР.432120.340ТУ |
ИКС804А аА0.339.665ТУ |
2Д2173Г3 АЕЯР.432120.669ТУ |
2С515А1 АЕЯР.432120.290ТУ | |||||||||||||||
|
Позиционное обозначение |
VD19, VD20, VD28-VD37, VD43, VD47, VD53 |
VD22, VD23, VD25, VD38-VD42, VD44-VD46, VD48, VD49, VD54-VD60, VD66 |
VD26 |
VD21 | ||||||||||||||||
|
Подп. | ||||||||||||||||||||
|
Дата | ||||||||||||||||||||
|
Количество шт. |
15 |
21 |
1 |
1 | ||||||||||||||||
|
Копировал |
Наличие в перечнях |
при утверждении ТТЗ | ||||||||||||||||||
|
последних редакций | ||||||||||||||||||||
|
Условия эксплуатации в аппаратуре |
Требования на изделие |
акустический шум |
диапазон частот, Гц |
1 |
50 - 10000 |
50 - 10000 |
50 - 10000 |
50 - 10000 | ||||||||||||
|
звуковое давление, дБ |
2 |
170 |
170 |
170 |
170 | |||||||||||||||
|
линейное ускорение, g |
3 |
500 |
500 |
500 |
500 | |||||||||||||||
|
12000 |
давление окружающей среды, Па |
пониженное |
4 |
665 |
0.000133 |
665 |
665 | |||||||||||||
|
106657 |
повышенное |
5 |
297198 |
297198 |
297198 |
297198 | ||||||||||||||
|
-40 |
предельная температура, °C |
пониженное |
6 |
-60 |
-65 |
-60 |
-60 | |||||||||||||
|
Формат A4 |
50 |
повышенное |
7 |
+125 |
+150 |
+125 |
+125 | |||||||||||||
|
Относительная влажность |
% |
8 |
98 |
98 |
98 |
98 | ||||||||||||||
|
°C |
9 |
35 |
35 |
35 |
35 | |||||||||||||||
|
Роса, иней |
10 |
+ |
+ |
+ |
+ | |||||||||||||||
|
Примечание |
11 | |||||||||||||||||||
|
Лист |
| |||||||||||||||||||
Рисунок Б.5 - Карта рабочих режимов (форма 4)
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||
|
Изм. |
Форма 5 Карта ЭРИ, примененных при механических воздействиях, не соответствующих требованиям НТД | |||||||||||||||
|
Лист | ||||||||||||||||
|
N докум. |
Наименование ЭРИ |
К73-84-250 В-2,2 мкФ ± 10% АЖЯР.673633.013ТУ |
К53-68Е-50 В-10 мкФ ± 20% АЖЯР.673546.007ТУ | |||||||||||||
|
Позиционное обозначение |
C1 |
C2, C3 | ||||||||||||||
|
Подп. | ||||||||||||||||
|
Условия эксплуатации |
в аппаратуре |
по НТД |
в аппаратуре |
по НТД | ||||||||||||
|
Вибрация |
ускорение, g |
1 |
8 |
40 |
12.5 |
40 | ||||||||||
|
Дата | ||||||||||||||||
|
диапазон частот, Гц |
2 |
5 - 2500 |
5 - 2500 |
5 - 2500 |
1 - 5000 | |||||||||||
|
Копировал |
Механический удар |
единичный |
ускорение, g |
3 |
75 |
1000 |
75 |
3000 | ||||||||
|
длительность, мс |
4 |
1 - 2 |
0.1 - 2 |
1 - 2 |
0.1 - 2 | |||||||||||
|
многократный |
ускорение, g |
5 |
15 |
150 |
15 |
150 | ||||||||||
|
длительность, мс |
6 |
5 - 10 |
2 - 10 |
5 - 10 |
2 - 10 | |||||||||||
|
Формат A4 | ||||||||||||||||
|
Отметка о согласовании |
7 | |||||||||||||||
|
Примечание |
8 | |||||||||||||||
|
Лист | ||||||||||||||||
Рисунок Б.6 - Карта рабочих режимов (форма 5)
|
Инв. N подл. |
Подп. и дата |
Взам. инв. N |
Инв. N дубл. |
Подп. и дата | ||||||||||||||
|
Изм. |
Форма 58 Карта рабочих режимов транзисторов и транзисторных сборок | |||||||||||||||||
|
Лист | ||||||||||||||||||
|
Позиционное обозначение |
VT1, VT2 |
VT3 |
VT4, VT5 | |||||||||||||||
|
N докум. |
Наименование изделия |
2Т664.А9 аА0.339.559ТУ |
2Т3130Б9 аА0.339.569ТУ |
2Т664А9 аА0.339.559ТУ | ||||||||||||||
|
Режим работы |
в схеме |
по НТД |
в схеме |
по НТД |
в схеме |
по НТД | ||||||||||||
|
Подп. |
Статический режим |
напряжение, В |
коллектор-эмиттер |
1 |
24 |
300 |
15 |
40 |
24 |
300 | ||||||||
|
коллектор-база |
2 |
24 |
300 |
18.75 |
50 |
24 |
300 | |||||||||||
|
эмиттер-база |
3 |
1.88 |
5 | |||||||||||||||
|
Дата |
ток, А |
коллектора |
4 |
0.04 |
0.5 |
0.04 |
0.1 |
0.04 |
0.5 | |||||||||
|
базы |
5 | |||||||||||||||||
|
Копировал |
Динамический режим |
напряжение, В |
коллектор-эмиттер |
6 |
15 |
40 | ||||||||||||
|
коллектор-база |
7 |
18.75 |
50 | |||||||||||||||
|
эмиттер-база |
8 |
1.88 |
5 | |||||||||||||||
|
ток, А |
коллектора |
9 | ||||||||||||||||
|
базы |
10 | |||||||||||||||||
|
Длительность импульса, мкс |
11 | |||||||||||||||||
|
Частота следования, Гц |
12 |
48255562.38 |
50000000 |
171805319.29 |
200000000 |
46461845.72 |
50000000 | |||||||||||
|
Сопротивление в цепи базы, Ом |
13 | |||||||||||||||||
|
Режим при включении и выключении |
напряжение коллектор-эмиттер, В |
14 |
15 |
40 | ||||||||||||||
|
максимальный ток коллектора, А |
15 |
0.04 |
0.1 | |||||||||||||||
|
Формат A4 | ||||||||||||||||||
|
длительность фронта (спада), мкс |
16 | |||||||||||||||||
|
Средняя мощность, Вт |
17 |
0.02 |
0.225 |
0.07 |
0.2 |
0.04 |
0.5 | |||||||||||
|
Импульсная мощность, Вт |
18 | |||||||||||||||||
|
Температура окружающей среды (корпуса), °C |
19 |
105 |
150 |
104 |
150 |
104 |
150 | |||||||||||
|
Коэффициент нагрузки |
20 |
0.09(17) |
0.7 |
0.35(17) |
0.7 |
0.08(17) |
0.7 | |||||||||||
|
Примечание |
21 | |||||||||||||||||
|
Лист | ||||||||||||||||||
Рисунок Б.7 - Карта рабочих режимов (форма 58)
Библиография
|
[1] |
Автоматизированная система АСОНИКА для моделирования физических процессов в радиоэлектронных средствах с учетом внешних воздействий / Под ред. А.С. Шалумова. М.: Радиотехника, 2013. 424 с. |
|
[2] |
Шалумов М.А., Шалумов А.С. Виртуальная среда проектирования РЭС на основе комплексного моделирования физических процессов. - Владимир: Владимирский филиал РАНХиГС, 2016. 87 с. |
|
[3] |
Шалумов А.С., Шалумов М.А. Опыт применения автоматизированной системы АСОНИКА в промышленности Российской Федерации: монография. Владимир: Владимирский филиал РАНХиГС, 2017. 422 с. |
(Нет голосов) |
-
03.05.2024
Одной категории россиян пообещали бесплатную землю
В Госдуме заявили о новой мере поддержки для переживших стихийное бедствие
-
03.05.2024
В России решили по-новому бороться с незаконными свалками
Правительство разработало новый законопроект о ликвидации незаконных свалок
-
03.05.2024
Россиянам перечислили запрещенные растения на даче
Юрист Локтионова: на даче нельзя выращивать мак снотворный и ипомею трехцветную
-
03.05.2024
Назван самый комфортный город России
Минстрой России: Москва стала самым комфортным для проживания городом России
-
12.04.2024
Названы города России с самым доступным жильем
Городом с самыми дешевыми квартирами в новостройках оказался Воронеж
