ГОСТ 18828-73* КЛЮЧИ КОЛЬЦЕВЫЕ ОДНОСТОРОННИЕ С ЧЕТЫРЕХГРАННЫМ ЗЕВОМ. КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 18828-73* КЛЮЧИ КОЛЬЦЕВЫЕ ОДНОСТОРОННИЕ С ЧЕТЫРЕХГРАННЫМ ЗЕВОМ. КОНСТРУКЦИЯ И РАЗМЕРЫ

Утв. Постановлением Государственного комитета стандартов Совета Министров СССР от 25 мая 1973 г. N 1320
Государственный стандарт Союза ССР ГОСТ 18828-73*
"КЛЮЧИ КОЛЬЦЕВЫЕ ОДНОСТОРОННИЕ С ЧЕТЫРЕХГРАННЫМ ЗЕВОМ. КОНСТРУКЦИЯ И РАЗМЕРЫ"

Ring single-ended square spanners. Design and dimensions

Дата введения 1 января 1974 г.

Взамен ОСТ 4150

1. Настоящий стандарт распространяется на кольцевые односторонние ключи с четырехгранным зевом с размерами зева от 5 до 41 мм.

В стандарте учтены рекомендации СЭВ по стандартизации PC 2270-69 и PC 2244-69.

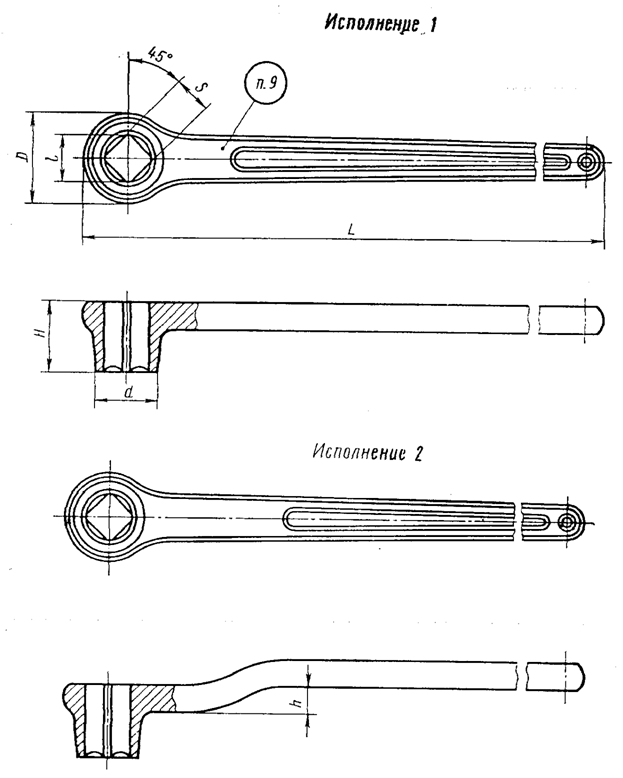

2. Ключи должны изготовляться двух исполнений:

1 - прямые,

2 - коленчатые.

3. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.


мм


Ключ исполнения 1

Ключ исполнения 2

S

D

d

Н

h

L

l

Н12

Обозначение

Применяемость

Обозначение

Применяемость

Номин.

Пред. откл.

7811-0361

7811-0381

5

+0, 12

+0, 02

15

10

10

5

110

6, 7

7811-0362

7811-0382

7

+0, 15

+0, 03

18

13

12

7

125

9, 2

7811-0363

7811-0383

8

20

14

15

8

140

10, 5

7811-0364

7811-0384

10

+0, 19

+0, 04

25

17

18

10

160

13, 5

7811-0365

7811-0385

11

18

20

11

170

14, 5

7811-0366

7811-0386

12

+0, 24

+0, 04

28

20

12

180

16, 5

7811-0367

7811-0387

14

+0, 27

+0, 05

32

23

24

14

220

19, 0

7811-0368

7811-0388

17

+0, 30

+0, 05

38

27

28

17

260

23, 0

7811-0369

7811-0389

19

+0, 36

+0, 06

42

29

32

19

280

26, 0

7811-0371

7811-0391

22

48

34

36

22

320

30, 0

7811-0372

7811-0392

24

50

37

40

24

340

33, 0

7811-0373

7811-0393

27

+0, 48

+0, 08

56

42

45

27

380

37, 0

7811-0374

7811-0394

30

63

46

50

30

420

41, 0

7811-0375

7811-0395

32

67

48

56

32

450

44, 0

7811-0376

7811-0396

36

+0, 60

+0, 10

75

54

60

36

480

49, 0

7811-0377

7811-0397

41

85

63

67

41

500

57, 0


Пример условного обозначения ключа исполнения 1 с размером зева S = 14 мм, с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80, с покрытием Кд 21. хр:

Ключ 7811-0367 1 Кд 21.хр ГОСТ 18828-73

То же, ключа исполнения 2:

Ключ 7811-0387 1 Кд 21.хр ГОСТ 18828-73

4. Неуказанные в таблице предельные отклонения размеров - по 2-му классу точности ГОСТ 7505-74.

3, 4. (Измененная редакция, Изм. N 1).

5. Ключи должны изготовляться из стали марки 40Х по ГОСТ 4543-71.

Допускается применять сталь других марок с механическими свойствами в термически обработанном состоянии не ниже, чем у стали марки 40Х.

6. Ключи должны иметь прочность, определяемую крутящими моментами по группе прочности А ГОСТ 2838-80, а ключ с размером зева S = 5 мм должен иметь прочность, определяемую крутящим моментом 1, 16 кгс х м.

7. Твердость ключей - по 2-му ряду ГОСТ 2838-80.

8. Остальные технические требования - по ГОСТ 2838-80.

Ключи, выпускаемые для продажи через розничную торговую сеть, аттестованные на государственный Знак качества, должны иметь защитно-декоративное покрытие, соответствующее, группе условий эксплуатации по ГОСТ 9.303-84, не ниже 2-4.

Для ключей, предназначенных для внерыночного потребления, аттестованных на государственный Знак качества, допускаются защитно-декоративные покрытия, соответствующие группе условий эксплуатации 1 по ГОСТ 9.303-84.

Для инструментов, аттестованных на государственный Знак качества, шероховатость поверхностей должна соответствовать группе 1.

9. Маркировать по ГОСТ 2838-80 с добавлением обозначения ключа.

На ключах и на всей сопроводительной документации для ключей, аттестованных на государственный Знак качества, должно быть изображение Знака, присвоенного в установленном порядке.

10. Гарантийный срок ключей, аттестованных на государственный Знак качества, - 9 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления - с момента получения потребителем.

8-10. (Измененная редакция, Изм. N 1).

Приложение
Рекомендуемое


мм


S

В

h

l

r

S

В

h

l

r

5

7

5

10

3, 0

19

20

8

32

7, 5

7

9

6

12

3, 5

22

22

9

34

8, 5

8

10

13

4, 0

24

24

36

9, 0

10

13

7

17

5, 0

27

26

10

42

9, 5

11

14

19

30

28

45

10, 5

12

15

21

6, 0

32

30

11

50

11, 0

14

16

25

36

34

12

56

12, 0

17

18

8

28

7, 0

41

36

62

13, 0
