Введен в действие постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. N 2124
Межгосударственный стандарт ГОСТ 20196-74
"ПЕРЕХОДНИКИ ВВЕРТНЫЕ ПОД РЕЗИНОВОЕ УПЛОТНЕНИЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ. КОНСТРУКЦИЯ И РАЗМЕРЫ"
Reduce type unions screwed for rubber packer for tube connections on external cone. Construction and dimensions
Дата введения 1 июля 1975 г.

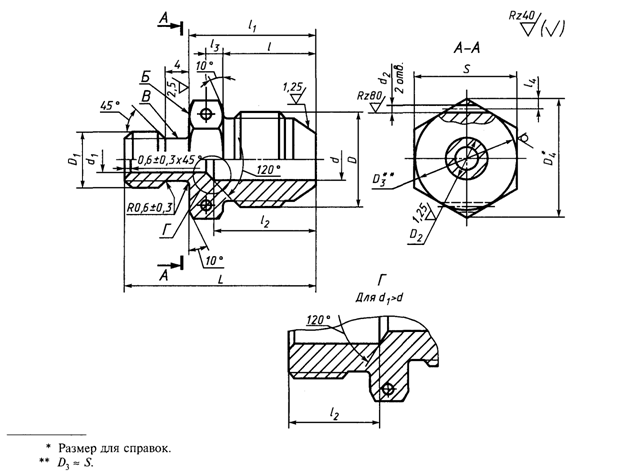

1. Конструкция и размеры ввертных переходников под резиновое уплотнение должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Наружный диаметр труб D_Н
|
Применяемость
|
d
|
D
|
l
+- 0, 3
|
d_1
|
d_2
+ 0, 12
0, 06
|
D_1
|
D_2
h11
|
D_4
|
S
|
l_1
|
l_2
+ 1, 0
- 0, 5
|
l_3
|
l_4
+- 0, 2
|
L
|
Масса 100 шт., кг
|
|
Номин.
|
Пред. откл.
|
Алюминиевый
сплав
|
Сталь
|
Бронза
|
|
6
| |
3, 7
|
М12 х 1
|
15
|
5, 5
|
1, 5
|
М12 х 1, 5
|
9, 6
|
19, 6
|
17
|
21
|
14
|
3, 0
|
+- 0, 2
|
2, 0
|
33
|
0, 95
|
2, 66
|
2, 54
|
|
7, 5
|
М14 х 1, 5
|
11, 6
|
21, 9
|
19
|
1, 12
|
3, 14
|
3, 00
|
|
9, 5
|
М16 х 1, 5
|
13, 6
|
25, 4
|
22
|
22
|
3, 5
|
+- 0, 25
|
35
|
1, 29
|
3, 61
|
3, 46
|
|
8
| | |
М14 х 1
|
3, 7
|
М10
|
7, 6
|
19, 6
|
17
|
21
|
17
|
3, 0
|
+ 0, 2
|
32
|
0, 56
|
1, 56
|
1, 50
|
|
7, 5
|
М14 х 1, 5
|
11, 6
|
21, 9
|
19
|
14
|
33
|
1, 24
|
3, 47
|
3, 32
|
|
5, 5
|
9, 5
|
М16 х 1, 5
|
13, 6
|
25, 4
|
22
|
22
|
15
|
3, 5
|
+- 0, 25
|
35
|
1, 72
|
4, 82
|
4, 62
|
| |
11, 5
|
М20 х 1, 5
|
17, 6
|
31, 2
|
27
|
16
|
36
|
1, 64
|
4, 59
|
4, 39
|
|
13, 5
|
М22 х 1, 5
|
19, 6
|
1, 96
|
5, 48
|
5, 25
|
|
10
| |
7, 5
|
М16 х 1
|
16
|
3, 7
|
М10
|
7, 6
|
19, 6
|
17
|
18
|
3, 0
|
+- 0, 2
|
33
|
1, 07
|
3, 00
|
2, 87
|
|
5, 5
|
М12 х 1, 5
|
9, 6
|
34
|
1, 13
|
3, 17
|
3, 02
|
|
9, 5
|
М16 х 1, 5
|
13, 6
|
31, 2
|
27
|
23
|
15
|
3, 5
|
+- 0, 25
|
36
|
1, 57
|
4, 39
|
4, 21
|
|
11, 5
|
М20 х 1, 5
|
17, 6
|
16
|
47
|
1, 88
|
5, 26
|
5, 03
|
|
13, 5
|
М22 х 1, 5
|
19, 6
| |
2, 12
|
5, 93
|
5, 68
|
|
12
| |
9, 5
|
М20 х 1, 5
|
20
|
5, 5
|
М12 х 1, 5
|
9, 6
|
25, 4
|
22
|
26
|
22
|
3, 0
|
+- 0, 2
|
38
|
3, 16
|
8, 85
|
8, 47
|
|
7, 5
|
М14 х 1, 5
|
11, 6
|
3, 20
|
8, 96
|
8, 57
|
|
11, 5
|
М20 х 1, 5
|
17, 6
|
31, 2
|
27
|
27
|
16
|
3, 5
|
+- 0, 25
|
41
|
2, 79
|
7, 81
|
7, 47
|
|
13, 5
|
М22 х 1, 5
|
19, 6
|
2, 63
|
7, 37
|
7, 04
|
|
15, 5
|
М24 х 1, 5
|
21, 6
|
34, 6
|
30
|
18
|
43
|
2, 62
|
7, 34
|
7, 02
|
|
14
| |
11, 5
|
М22 х 1, 5
|
7, 5
|
М14 х 1, 5
|
11, 6
|
27, 7
|
24
|
26
|
22
|
3, 0
|
+- 0, 2
|
38
|
2, 15
|
6, 02
|
5, 75
|
|
9, 5
|
М16 х 1, 5
|
13, 6
|
27
|
3, 5
|
+- 0, 25
|
40
|
2, 33
|
6, 52
|
6, 24
|
| |
13, 5
|
М22 х 1, 5
|
19, 6
|
31, 2
|
27
|
16
|
41
|
2, 97
|
8, 31
|
7, 96
|
| |
15, 5
|
М24 х 1, 5
|
21, 6
|
34, 6
|
30
|
18
|
43
|
3, 05
|
8, 54
|
8, 17
|
|
16
| | |
М24 х 1, 5
|
21
|
7, 5
|
М14 х 1, 5
|
11, 6
|
31, 2
|
27
|
23
|
3, 0
|
+- 0, 2
|
39
|
2, 47
|
6, 92
|
6, 62
|
|
13, 5
|
9, 5
|
М16 х 1, 5
|
13, 6
|
28
|
3, 5
|
+- 0, 25
|
41
|
2, 71
|
7, 59
|
7, 26
|
| |
11, 5
|
М20 х 1, 5
|
17, 6
|
42
|
2, 95
|
8, 26
|
8, 02
|
| |
15, 5
|
М24 х 1, 5
|
21, 6
|
34, 6
|
30
|
18
|
44
|
3, 38
|
9, 47
|
9, 06
|
|
18
| |
15, 5
|
М27 х 1, 5
|
21
|
9, 5
|
1, 5
|
М16 х 1, 5
|
13, 6
|
34, 6
|
30
|
28
|
23
|
3, 5
|
+- 0, 25
|
2, 0
|
41
|
3, 38
|
9, 47
|
9, 06
|
|
11, 5
|
M20 x 1, 5
|
17, 6
|
42
|
3, 65
|
10, 20
|
9, 78
|
|
13, 5
|
М22 х 1, 5
|
19, 6
|
3, 70
|
10, 35
|
9, 80
|
|
17, 0
|
М27 х 1, 5
|
24, 6
|
36, 9
|
32
|
29
|
18
|
4, 0
|
45
|
4, 84
|
13, 50
|
12, 95
|
|
19, 0
|
М30 х 1, 5
|
27, 6
|
41, 6
|
36
|
30
|
19
|
4, 5
|
47
|
5, 87
|
16, 45
|
15, 75
|
|
22, 0
|
5, 02
|
14, 05
|
13, 45
|
|
22
| |
19, 0
|
М33 х 2
|
26
|
13, 5
|
М22 х 1, 5
|
19, 6
|
33
|
28
|
3, 5
|
5, 68
|
15, 87
|
-
|
|
15, 5
|
М24 х 1, 5
|
21, 6
|
49
|
5, 88
|
16, 43
|
|
17, 0
|
М27 х 1, 5
|
24, 6
|
34
|
4, 0
|
50
|
6, 45
|
18, 00
|
|
22, 0
|
М30 х 1, 5
|
27, 6
|
35
|
19
|
4, 5
|
52
|
6, 73
|
18, 85
|
|
25, 0
|
М33 х 1, 5
|
30, 6
|
47, 3
|
41
|
20
|
53
|
7, 63
|
21, 30
|
|
28
| |
25, 0
|
М39 х 2
|
27
|
19, 0
|
М30 х 1, 5
|
27, 6
|
36
|
9, 61
|
27, 90
|
|
22, 0
|
9, 21
|
25, 80
|
|
27, 0
|
М36 х 1, 5
|
33, 6
|
21
|
55
|
9, 44
|
26, 40
|
|
28, 0
|
2, 0
|
М39 х 1, 5
|
36, 6
|
53, 1
|
46
|
22
|
2, 5
|
56
|
10, 50
|
29, 40
|
|
30, 0
|
М42 х 1, 5
|
39, 6
|
57, 7
|
50
|
10, 90
|
32, 50
|
|
32, 0
|
11, 30
|
31, 70
|
|
36
| |
32, 0
|
М48 х 2
|
29
|
25, 0
|
М33 х 1, 5
|
30, 6
|
38
|
31
|
13, 40
|
36, 50
|
Пример условного обозначения ввертного переходника под резиновое уплотнение к трубопроводу D_H = 10 мм и диаметром d_1 = 3, 7 мм из алюминиевого сплава:
Переходник ввертной 10-37-31А ГОСТ 20196-74
То же, из стали марки 45:
Переходник ввертной 10-37-22А ГОСТ 20196-74
То же, из стали марки 12Х18Н9Т:
Переходник ввертной 10-37-13А ГОСТ 20196-74
То же, из стали марки 13Х11Н2В2МФ:
Переходник ввертной 10-37-11А ГОСТ 20196-74
То же, из бронзы:
Переходник ввертной 10-37-41А ГОСТ 20196-74
То же, для изделий общего применения:
Переходник ввертной 10-37-31 ГОСТ 20196-74
Переходник ввертной 10-37-22 ГОСТ 20196-74
Переходник ввертной 10-37-13 ГОСТ 20196-74
Переходник ввертной 10-37-11 ГОСТ 20196-74
Переходник ввертной 10-37-41 ГОСТ 20196-74
(Измененная редакция, Изм. N 1, 2).
2. Резьбовая часть переходников на длине l - по ГОСТ 13955-74.
3. Допуски радиального биения поверхности В и торцового - поверхности Б относительно оси резьбы D_1 - 0, 08 мм.
(Измененная редакция, Изм. N 2).
4. Маркировать и клеймить - по ГОСТ 13977-74.
5. Технические условия - по ГОСТ 13977-74.
