ГОСТ 16985-79* КЛЮЧИ ШАРНИРНЫЕ ДЛЯ КРУГЛЫХ ШЛИЦЕВЫХ ГАЕК. КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 16985-79* КЛЮЧИ ШАРНИРНЫЕ ДЛЯ КРУГЛЫХ ШЛИЦЕВЫХ ГАЕК. КОНСТРУКЦИЯ И РАЗМЕРЫ

Утв. Постановлением Госстандарта СССР от 16 мая 1979 г. N 1737
Государственный стандарт Союза ССР ГОСТ 16985-79*
"КЛЮЧИ ШАРНИРНЫЕ ДЛЯ КРУГЛЫХ ШЛИЦЕВЫХ ГАЕК. КОНСТРУКЦИЯ И РАЗМЕРЫ"

Jointed hook wrenches for circular spline nuts. Design and dimensions

Дата введения 1 июля 1980 г.

Взамен ГОСТ 16985-71

1. Настоящий стандарт распространяется на шарнирные ключи для круглых шлицевых гаек по ГОСТ 11871-80 с наружными диаметрами от 22 до 220 мм и изготовляемые для нужд народного хозяйства и экспорта.

2. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.

1, 2. (Измененная редакция, Изм. N 1).


мм


Ключи исполнения 1

Ключи исполнения 2

Наружный диаметр гаек D

h (пред. откл. по h 15)

а (пред. откл. по h 15)

Масса, кг, не более

Обозначение

Применяемость

Обозначение

Применяемость

а_1

b

L

l

l_1

r

r_1

H

H_1

7811-0351

7811-0435

22-60

8

3, 2

2, 5

3, 5

160

140

20

20, 5

28, 5

9, 0

44

0, 137

7811-0352

7811-0436

65-110

10

5, 8

4, 0

5, 5

250

210

38

42, 0

54, 0

12, 5

78

0, 402

7811-0353

7811-0437

115-220

15

9, 0

7, 0

8, 5

400

334

70

82, 0

100, 0

18, 0

135

1, 235


Примечания:

1. Неуказанные предельные отклонения, кроме размеров а_1, l_1, +-IT18/2.

2. Предельные отклонения на размер h выдержать на длине головки ключа и размере l_1 рукоятки ключа.

Пример условного обозначения шарнирного ключа для круглых шлицевых гаек с наружными диаметрами 65-110 мм исполнения 1 с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80 с покрытием хромовым толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Ключ 7811-0352 1 Н12.Х.1 ГОСТ 16985-79

То же, шарнирного ключа для круглых гаек исполнения 2:

Ключ 7811-0436 1 Н12.Х1 ГОСТ 16985-79

(Измененная редакция, Изм. N 1).

3. Головка и рукоятка ключей должны изготовляться из стали марки 40Х по ГОСТ 4543-71 или 45 по ГОСТ 1050-74.

Ось шарнира должна изготовляться из стали марки 20 по ГОСТ 1050-74.

4. Твердость головки ключей всех размеров и рукоятки на длине l_1 должна быть HRC_э 41, 5...46, 5.

(Измененная редакция, Изм. N 1).

5. Технические требования - по ГОСТ 2838-80.

6. Размеры деталей ключей указаны в рекомендуемом приложении.

Приложение
(рекомендуемое)

Размеры деталей ключей

Головка (черт. 1, табл. 1)


Таблица 1

Размеры в мм


Наружный диаметр гаек D

h (пред. откл. по b12)

h_1

h_2

d (пред. откл. по H12)

с

c_1

c_2

r

r_1

r_2

l

L

альфа

22-60

4

4, 0

-

7

1, 5

10

10

12, 5

26

8

9

40

65-110

5

5, 0

-

9

3, 0

12

15

32, 5

51

12

14

76

10°

115-220

7

7, 5

4

11

5, 0

32

23

57, 5

97

18

21

135

10°

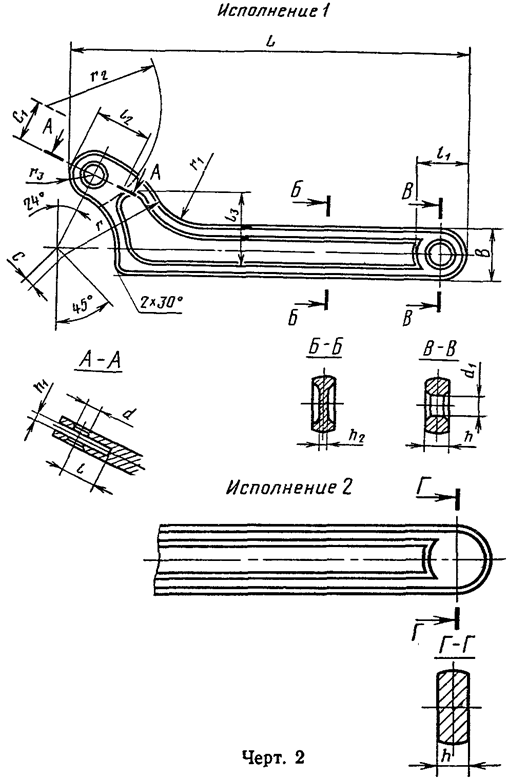

Рукоятка (черт. 2, табл. 2)


Таблица 2

мм


Наружный диаметр гаек D

В

h

h_1

(пред. откл. по Н13)

h_2

d (пред. откл. по H13)

d_1 (пред. откл. по Н16)

с

с_1

r

r_1

r_2

r_3

l

l_1

l_2

l_3

L

22-60

18

8

4

2

7

8

3

14

37, 5

15

40

8

11, 5

18

22

26

136, 5

65-110

25

10

5

3

9

13

3

18

67, 5

32

55

12

13, 5

25

32

50

202, 0

115-220

36

15

7

4

11

20

5

20

120, 0

68

70

18

21, 5

36

50

92

312, 0


Ось шарнира (черт. 3, табл. 3)


Таблица 3

мм

Наружный диаметр гаек D

d (пред. откл. по H13)

L

22-60

7

11

65-110

9

13

115-220

11

19

Неуказанные предельные отклонения размеров головки и рукоятки - по ГОСТ 7505-74.
