ГОСТ 26682-2016 МЕБЕЛЬ ДЛЯ ДОШКОЛЬНЫХ УЧРЕЖДЕНИЙ. ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

ГОСТ 26682-2016 МЕБЕЛЬ ДЛЯ ДОШКОЛЬНЫХ УЧРЕЖДЕНИЙ. ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ

Введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2016 г. N 646-ст
Межгосударственный стандарт ГОСТ 26682-2016
"МЕБЕЛЬ ДЛЯ ДОШКОЛЬНЫХ УЧРЕЖДЕНИЙ. ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ"

Furniture for pre-school institutions. Functional dimensions

Дата введения - 1 марта 2017 г.

Взамен ГОСТ 26682-85

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Подготовлен Межгосударственным техническим комитетом по стандартизации МТК 135 "Мебель"

2 Внесен Федеральным агентством по техническому регулированию и метрологии

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. N 86-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны по

МК (ИСО 3166) 004-97

Сокращенное наименование национального

органа по стандартизации

Армения

AM

Минэкономики Республики Армения

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Россия

RU

Росстандарт

Таджикистан

TJ

Таджикстандарт

Узбекистан

UZ

Узстандарт

Украина

UA

Минэкономразвития Украины

4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2016 г. N 646-ст межгосударственный стандарт ГОСТ 26682-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.

5 Настоящий стандарт разработан для обеспечения соблюдения требований технического регламента Таможенного союза ТР ТС 025/2012 "О безопасности мебельной продукции"

6 Взамен ГОСТ 26682-85

1 Область применения

Настоящий стандарт распространяется на мебель для дошкольных учреждений и устанавливает функциональные размеры:

- туалетно-пеленальных и туалетно-массажных столов;

- шкафов для детской одежды и белья, игрушек, пособий, горшков;

- скамей для одевания;

- манежей, барьеров;

- вешалок для полотенец, а так же сервировочных столов;

- шкафов для одежды и табуретов для персонала, шкафов для хозяйственного инвентаря, шкафов под мойку и хранения посуды.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на следующий стандарт:

ГОСТ 13025.1-85 Мебель бытовая. Функциональные размеры отделений для хранения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Функциональные размеры

3.1 Функциональные размеры столов должны соответствовать указанным на рисунках 1 - 4 и в таблице 1.


Рисунок 1 - Туалетно-пеленальный стол


Рисунок 2 - Туалетно-массажный с выдвижной секцией для хранения комплектов детской одежды стол


Рисунок 3 - Выдвижная секция туалетно-массажного стола для хранения комплектов детской одежды


Рисунок 4 - Сервировочный стол

Таблица 1

Наименование размера

Наименование изделия

Туалетно-пеленальный стол

Туалетно-массажный стол с выдвижной секцией для хранения комплектов детской одежды

Выдвижная секция туалетно-массажного стола для хранения комплектов детской одежды

Сервировочный стол

Длина рабочей поверхности l

Не менее 730

Не менее 730

Не менее 670

Не более 700

Длина ячейки для хранения комплектов детской одежды l1, не менее

-

-

120

-

Ширина рабочей поверхности b

Не менее 900

Не менее 900

Не менее 300

Не более 540

Высота рабочей поверхности h

850

850

660

700

Расстояние от пола до нижней кромки полки h1

480 - 520

-

-

400 - 440

Высота ограждающего бортика h2

50 - 80

50 - 80

50 - 80

50 - 80

Высота ячейки для хранения комплектов детской одежды h3, не менее

-

-

120

-

3.2 Сервировочный стол должен иметь с торца ручки на высоте от пола, равной не менее 450 - 700 мм.

3.3 Внутренние размеры ящиков для предметов для ухода за грудными детьми в туалетно-массажном столе должны соответствовать указанным на рисунке 5.

3.4 Функциональные размеры шкафов для детской одежды, одежды для персонала, шкафов для хозяйственного инвентаря, для горшков должны соответствовать указанным на рисунках 6 - 11 и в таблице 2.


Рисунок 5 - Ящик для предметов ухода за грудными детьми


Рисунок 6 - Шкаф для детской одежды (до 9 мес. включ.)


Рисунок 7 - Шкаф для детской одежды (до 3 лет включ.)


Рисунок 8 - Шкаф для детской одежды (от 3 до 7 лет)


Рисунок 9 - Шкаф для одежды персонала


Рисунок 10 - Шкаф для хозяйственного инвентаря


Рисунок 11 - Шкаф для горшков

Таблица 2

Наименование размера

Наименование изделия

Шкаф для детской одежды

Шкаф для

детской

одежды от

3 до 7 лет

включ.

Шкаф для

одежды

персонала

Шкаф для хозяйственного инвентаря

Шкаф

для

горшков

до 9 мес включ.

до 3 лет включ.

Ширина отделения l, не менее

250

250

250

-

-

250

Ширина отделения для пальто персонала l1, не менее

-

-

-

560

-

-

Ширина отделения для халатов l2, не менее

-

-

-

300

-

-

Ширина отделения для ведер, тазов l3, не менее

-

-

-

-

480

-

Ширина отделения для фартуков, щеток l4, не менее

-

-

-

-

300

-

Глубина отделения для хранения b, не менее

320

320

320

400

450

320

Ширина нижней полки b1, не более

-

140

140

140

-

-

Высота отделения для хранения h, не менее

420

850

1150

-

-

160

Высота вентиляционного короба h1 не менее

300

300

300

300

-

-

Высота отделения для размещения отопительного устройства h2, не менее

130

130

130

130

-

-

Высота отделения для головных уборов h3, не менее

-

150

150

170

-

-

Высота отделения для обуви h4, не менее

-

130

130

150

-

-

Расстояние от пола до верхней плоскости полки h5, не более

1900

1900

-

1900

1900

900

Для детей от 4 до 6 лет включ.

-

-

1000

-

-

-

Для детей от 4 до 7 лет включ.

-

-

1150

-

-

-

Высота отделения для хранения ведер, тазов h6, не менее

-

-

-

-

600

-

Высота отделения для хранения кастрюль, рукавиц h7, не менее

-

-

-

-

450

-

Высота отделения для хранения химических средств уборки и фартуков h8, не менее

-

-

-

-

450

-

Высота отделения для хранения щеток h9, не менее

-

-

-

-

1500

-

Высота от пола до нижней поверхности щита h10, не менее

45

45

45

45

130

130

3.5 Расстояние между крючками, а также между крючками и ограничивающими элементами в шкафах для одежды персонала по ГОСТ 13025.1.

При хранении пальто на плечиках расстояние от пола до верхней кромки штанги по ГОСТ 13025.1.

3.6 Высота отделения для хранения одежды персонала по ГОСТ 13025.1.

3.7 Емкости, необходимые для хранения игрушек и пособий, в зависимости от возраста детей, должны соответствовать указанным в таблице 3.

Таблица 3

Возрастная группа

Полезный объем, м3, не менее

для игрушек

для пособий

До 3 лет

0, 5 - 1, 0

0, 5 - 1, 0

От 3 до 7 лет включ.

1, 5

2, 0

3.8 Ширина шкафа для игрушек и пособий не менее 400 мм, расстояние между полками не менее 250 мм.

3.9 В шкафах для игрушек и пособий расстояние от пола до верхней плоскости полки не более:

- для детей до 4 лет включ. - 900 мм;

- св. 4 лет до 6 лет включ. - 1000 мм;

- св. 6 лет до 7 лет включ. - 1150 мм;

- для персонала в шкафу для пособий - 1900 мм.

Высота от пола до нижней поверхности щита - не менее 45 мм.

3.10 Размер для хранения индивидуальных комплектов одежды должен быть не менее 190 х 120 х 400 мм.

Полезный объем для хранения индивидуальных комплектов одежды должен быть:

- для групп детей ясельного возраста - не менее 0, 18 м3;

- групп детского сада - не менее 0, 23 м3.

3.11 Размер отделения для хранения белья должен быть не менее 450 × 260 × 400 мм.

Полезный объем для хранения белья должен быть не менее 0, 5 м3.

3.12 Высота от пола до верхней полки плоскости шкафа для индивидуальных комплектов одежды белья не должна превышать 1900 мм.

3.13 Функциональные размеры секций шкафов под мойку и хранения посуды должны соответствовать указанным на рисунке 12 и в таблице 4.


Рисунок 12 - Шкаф под мойку и для хранения посуды

Таблица 4

Наименование размера шкафа под мойку и для хранения посуды

Размер

Длина секции с двух чашечной мойкой l, не менее

800

Длина секции рабочего стола l1, не менее

800

Длина отделения для хранения нагрудников и индивидуальных салфеток l2, не более

400

Длина полки для хранения предметов для мытья посуды и уборки детских столов l3, не более

150

Расстояние от задней кромки крышки стола до фасадной поверхности корпуса (без ручек) b

600

Внутренний размер навесной секции b1 не менее

280

Ширина полки для хранения предметов для мытья посуды и уборки детских столов b2, не более

300

Расстояние от пола до рабочей поверхности столов h

850

Расстояние от рабочей поверхности стола до нижней поверхности навесной секции h1, не менее

450

Внутренний размер навесной секции h2, не менее

600

Расстояние от пола до рабочей поверхности полки h3, не более

1900

Расстояние от пола до рабочей поверхности полки для хранения предметов для мытья посуды и уборки детских столов h4, не менее

300

3.14 Функциональные размеры скамьи для одевания должны соответствовать указанным на рисунке 13 и в таблице 5.


Рисунок 13 - Скамья для одевания

Таблица 5

Наименование размера скамьи для одевания

Размер

Длина скамьи l, не менее

1050

Ширина скамьи b при одностороннем использовании, не менее

250

Ширина скамьи b при двухстороннем использовании, не менее

500

Высота скамьи h

200

3.15 Функциональные размеры табурета для персонала:

- высота - 300 мм;

- ширина и длина сиденья - не менее 320 мм.

3.16 Функциональные размеры общего манежа и барьера должны соответствовать указанным на рисунках 14 - 16 и в таблице 6.


Рисунок 14 - Манеж общий (с 2 до 5 мес)


Рисунок 15 - Манеж общий (с 5 до 9 мес)


Рисунок 16 - Барьер

Таблица 6

Наименование размера

Размер

Общий манеж

Барьер

Длина одной секции l, не менее

1200

1200

Расстояние между вертикальными и горизонтальными перекладинами l1

80 - 100

80 - 100

Длина полки для игрушек l2, не менее

-

300

Ширина секции b, не менее

1200

300 - 400

Ширина полки для игрушек b1, не менее

150

150

Расстояние от пола до верхнего края ограждения h

950

500

Высота ложа от пола h1 от 2 до 5 мес

500

-

Высота ложа от пола h1 от 5 до 9 мес

300

-

Высота от ложа до первой горизонтальной перекладины h2

240

-

Высота съемной штанги для подвешивания игрушек от верхнего края ограждения h3

450

-

Высота бортика полки для игрушек h4

40 - 80

40 - 80

3.17 Диаметр вертикальных и горизонтальных перекладин должен быть равен 10 - 15 мм.

3.18 Функциональные размеры вешалки для полотенец должны соответствовать указанным на рисунках 17, 18 и в таблице 7.


Рисунок 17 - Настенная вешалка

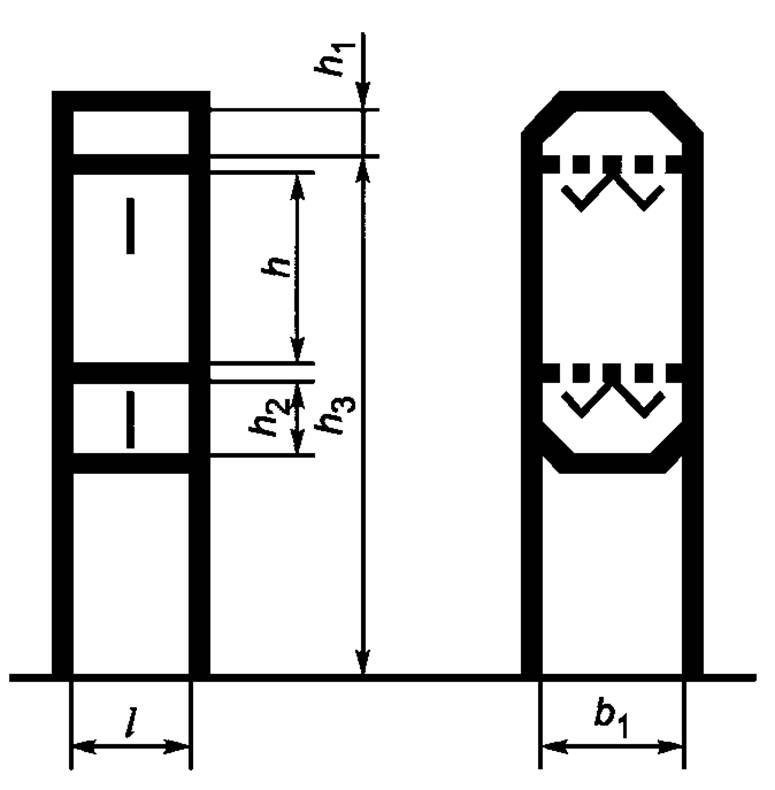

Рисунок 18 - Напольная вешалка

Таблица 7

Наименование размера вешалки для полотенец

Размер

Ширина отделения l, не менее

120

Глубина отделения навесной вешалки b, не менее

100

Глубина отделения двухсторонней напольной вешалки b1, не менее

200

Высота отделения для хранения полотенца для лица h

550

Высота отделения для хранения туалетных принадлежностей h1

50

Высота отделения для хранения полотенца для ног h2, не менее

150

Высота верхней полки от пола h3, не более для детей до 4 лет

900

Высота верхней полки от пола h3, не более для детей от 4 до 6 лет

1000

Высота верхней полки от пола h3, не более для детей от 6 до 7 лет

1150
