ГОСТ Р ИСО 20168-2025 КОНТАКТНАЯ СВАРКА. ЗАЖИМНЫЕ КОНУСЫ ДЛЯ ЭЛЕКТРОДОДЕРЖАТЕЛЕЙ И ЭЛЕКТРОДНЫХ КОЛПАЧКОВ

Утв. и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 1 апреля 2025 г. N 237-ст

Национальный стандарт РФ ГОСТ Р ИСО 20168-2025

"КОНТАКТНАЯ СВАРКА. ЗАЖИМНЫЕ КОНУСЫ ДЛЯ ЭЛЕКТРОДОДЕРЖАТЕЛЕЙ И ЭЛЕКТРОДНЫХ КОЛПАЧКОВ"

Resistance welding. Locking tapers for electrode holders and electrode caps

(ISO 20168:2016, IDT)

ОКС 25.160.20

Дата введения - 1 мая 2025 года

Введен впервые

Предисловие

1 ПОДГОТОВЛЕН Саморегулируемой организацией Ассоциация "Национальное Агентство Контроля Сварки" (СРО Ассоциация "НАКС") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 апреля 2025 г. N 237-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 20168:2016 "Контактная сварка. Зажимные конусы для электрододержателей и электродных колпачков" (ISO 20168:2016 "Resistance welding - Locking tapers for electrode holders and electrode caps", IDT).

Международный стандарт разработан подкомитетом ПК 6 "Контактная сварка и родственные механические соединения" Технического комитета по стандартизации ИСО/ТК 44 "Сварка и родственные процессы".

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

1 Область применения

В настоящем стандарте приведены размеры и допуски для электрододержателей и электродных колпачков точечной сварки, где используется зажимной конус.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения)]:

ISO 5182, Resistance welding - Materials for electrodes and ancillary equipment (Контактная сварка. Материалы для электродов и вспомогательного оборудования)

ISO 5821, Resistance welding - Spot welding electrode caps (Контактная сварка. Электродные колпачки точечной сварки)

3 Термины и определения

В настоящем стандарте применены термины по ИСО 17677-1, а также следующие термины с соответствующими определениями.

ИСО и МЭК поддерживают терминологические базы данных для использования в стандартизации по следующим адресам:

- платформа онлайн-просмотра ИСО: доступна по адресу http://www.iso.org/obp;

- Электропедия МЭК: доступна по адресу http://www.electropedia.org/.

3.1 зажимной конус (locking taper): Конус, обеспечивающий плотную посадку между электрододержателем и электродным колпачком, поскольку их углы конусности отличаются на 0° 2' 1", с гарантией того, что точка зацепления электродного колпачка находится на юбке колпачка и электрододержателя.

Примечание 1 - См. рисунок 1.

Примечание 2 - Как правило, называется "конусом Фишера".

Примечание 3 - Во время сварки электродный колпачок плотнее садится на конус электрододержателя.

Рисунок 1 - Принцип работы зажимного конуса

4 Размеры и допуски

4.1 Общие положения

В таблице 1 приведены размеры для трех наиболее применяемых размеров электродных колпачков и держателей: 13 мм, 16 мм и 20 мм.

Углы конусности электродных колпачков и держателей должны быть проверены с использованием сертифицированных кольцевых калибров и заглушек.

4.2 Электрододержатели

Конусность электрододержателей должна составлять 2° 58' 54" в соответствии с рисунком 2.

4.3 Электродные колпачки

Конусность электродных колпачков должна составлять 2° 56' 53" в соответствии с рисунком 2.

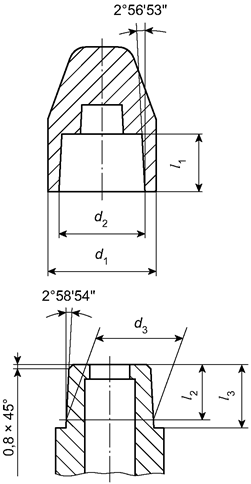

l₁ - длина зажимного конуса электродного колпачка; l₂ - длина зажимного конуса электрододержателя; l₃ – общая длина конуса электрододержателя; d₁ - наружный диаметр электродного колпачка; d₂ - внутренний диаметр электродного колпачка (у основания зажимного конуса); d₃ – диаметр электрододержателя у основания зажимного конуса

Рисунок 2 - Размеры электрододержателя и электродного колпачка с зажимным конусом

Таблица 1 - Допуски размеров электрододержателей и электродных колпачков с зажимными конусами

d1 Номинальный размер электродного колпачка и держателя	d2 +0,05 0	d3 0 -0,05	l1 +0,5 0	l2 +0,5 0	l3 +0,5 0
13	10,01	10,21	8,81	8,84	10,36
16	12,56	12,75	9,63	9,65	11,18
20	15,88	16,08	10,69	10,19	11,71

5 Обозначения

5.1 Электрододержатели

Электрододержатели обозначают в соответствии с настоящим стандартом и номинальным диаметром d₁.

Пример - Электрододержатель для точечной сварки номинальным диаметром 20 мм обозначают следующим образом:

ИСО 20168:2016-20.

5.2 Электродные колпачки

Электродные колпачки обозначают в соответствии с ИСО 5821, за исключением номера настоящего стандарта, который используют для указания того, что колпачок имеет зажимной конус.

Пример - Электродный колпачок для точечной сварки типа B0, d₁ = 16 мм, l₁ = 20 мм, d₂ = 8 мм и α = 45º обозначают следующим образом:

ИСО 20168:2016-B0-16-20-8-45.

6 Материал

Применяемые материалы должны соответствовать ИСО 5182.

7 Маркировка

Упаковка должна быть промаркирована с указанием полного обозначения и использованного материала.

Приложение ДА

(справочное)

Сведения о соответствии ссылочных международных стандартов национальным стандартам

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ISO 5182	-	*
ISO 5821	-	*
* Соответствующий национальный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта.

Библиография

[1]	ISO 286-2	Geometrical product specifications (GPS) - ISO code system for tolerances on linear sizes - Part 2: Tables of standard tolerance classes and limit deviations for holes and shafts
[2]	ISO 1119	Geometrical product specifications (GPS) - Series of conical tapers and taper angles
[3]	ISO 5822	Spot welding equipment - Taper plug gauges and taper ring gauges
[4]	ISO 17677-1	Resistance welding. Vocabulary - Part 1: Spot, projection and seam welding
