Национальный стандарт РФ ГОСТ Р 57511-2017
"ПОКОВКИ И ШТАМПОВКИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ДЕФЕКТОВ"

Aluminium alloy open and closed die forgings. Terms and definitions of defects

ОКС 77.150.10

Дата введения - 1 февраля 2018 г.
Введен впервые

Предисловие

1 Разработан открытым акционерным обществом "Всероссийский институт легких сплавов" (ОАО "ВИЛС") и ООО "Интермикс Мет"

2 Внесен Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов"

3 Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 29 июня 2017 г. N 599-ст

4 Введен впервые

1 Область применения

Настоящий стандарт устанавливает термины и определения внутренних и поверхностных дефектов в поковках и штамповках из алюминиевых сплавов.

Термины, установленные настоящим стандартом, применяют во всех видах документации и литературы, входящих в сферу действия работ по стандартизации и/или использующих результаты этих работ.

2 Термины и определения

2.1 Стандартизованные термины с определениями и эскизами дефектов приведены в таблице 1.

2.2 Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов не допускается.

2.3 Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определенного понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

2.4 В стандарте в качестве справочных приведены эквиваленты стандартизированных терминов на английском (en) и немецком (de) языках.

2.5 Фотографии дефектов приведены в приложении А.

2.6 Алфавитный указатель терминов на русском языке с указанием номера термина приведен в приложении Б.

Таблица 1

Термин

Определение

Эскиз

1 Дефекты, обнаруживаемые при контроле макро- и микроструктуры

1 Включения неметаллические

en Nonmetallic inclusions

Дефект в виде единичных или множественных скоплений частиц, представляющих собой пленки окислов алюминия или шпинели и имеющих в изломе цвет от светло-желтого до темного


2 Интерметаллиды

en Intermetalliecs

Дефект в виде кристаллов тугоплавких химических соединений легирующих компонентов или примесей с алюминием, имеющих игольчатую, пластинчатую или многогранную формы


3 Крупнокристаллический ободок

en Coarsed-grain zone

Дефект в виде зоны с крупнокристаллической структурой переменной толщины, расположенной вдоль поверхности полуфабриката


4 Наплывы ликвационные

en Liquation beads

Дефект в поверхностном слое в виде участков или полос повышенной травимости поверхности штамповок и поковок из-за скопления ликватов

Приложение А

5 Пористость подкорковая

en Subsurface porosity

Дефект в виде микронесплошностей в подповерхностных слоях изделия не имеющий признаков пережога

Приложение А

6 Прострел

en Perforating

Дефект структуры металла, выраженный в резком изгибе направления волокна вдоль контура штамповки, с проникновением наружных слоев под основание контурных ребер или бобышек с внутренней стороны с образованием завихрений, направленных в сторону тормозной площадки

Приложение А

7 Расслоения в виде макронесплошности

en Laminations in form macro lack of adhesion

Дефект в виде отдельных штрихов в зоне, имеющей сильно вытянутую волокнистую структуру в направлении течения металла

Приложение А

8 Расслоения в виде микронесплошности

en Laminations in form micro lack of adhesion

Дефект в виде тонких штрихов, который состоит из отдельных участков, разъединенных неповрежденным металлом, расположенных в направлении деформации

Приложение А

9 Светловины

en Light-toned crystals

Дефект внутреннего строения в изделии в виде более светлых пятен относительно основного поля макроструктуры

Приложение А

10 Структура неоднородная

en Heterogene structure

Дефект в виде зоны с разной величиной зерна по сечению изделия с четкими линиями разграничения между ними


11 Трещины внутренние

en Internal cracks

Дефект в виде внутренних глубоких разрывов металла, не выходящих на поверхность деформируемого изделия


12 Утяжина

en Shrinkage depression

Дефект несплошности структуры в виде единичных линий в направлении течения металла с четкими границами разделения потоков

Приложение А

2 Дефекты поверхности

13 Вмятина

en Dent

Дефект в виде углублений без сдвига металла произвольной формы с ровными кромками

Приложение А

14 Забоина

en Dent

Дефект в виде углублений или выступов со сдвигом металла

Приложение А

15 Зажим

en Clamp

Дефект в виде несплошности на поверхности штамповки с четкой линией разграничения металла по направлению приложения деформации


16 Заков

en Forging fold

Дефект в виде несплошности на поверхности поковки с четкой линией разграничения металла по направлению приложения деформации или контура бойка

Приложение А

17 Зарез

en Forging gouge

Дефект в виде следов механической обработки на операции обрезки облоя

Приложение А

18 Заштамповка посторонних предметов

en Penetration in forging contamination

Дефект в виде отпечатка, рельефа от посторонних металлических и неметаллических предметов

Приложение А

19 Неоформление изделия

en No-mounting product

Дефект в виде отсутствия на штамповке отпечатка от поверхности штампа

Приложение А

20 Надир

en Scuff

Дефект несплошности металла в виде множественных игольчатых выступов по линии течения поверхностных слоев металла

Приложение А

21 Потертость

en Scuffing

Дефект в виде пятен с потемнением поверхности от светло-серого до темного с возможным изменением шероховатости поверхности

Приложение А

22 Пузыри

en Blowholes

Дефект в виде вздутий правильной или неправильной формы

Приложение А

23 Пятна коррозионные

en Corrosion stains

Дефект в виде пятен произвольной формы темного или белого цвета, появление шероховатой поверхности с налетом пыли белого или светло-серого цвета. Подтверждается с применением химических реагентов

Приложение А

24 Раковина

en Cavity

Дефект в виде небольших углублений правильной формы с округлыми или притуплёнными краями

Приложение А

25 Растрав поверхности

en Surface etching

Дефект в виде микроскопической пористости, образующейся по границам зерен

Приложение А

26 Трещина

en Crack

Дефект в виде разрыва металла с ломанной или прерывистой линией разрыва, с глубоким проникновением внутрь, с острыми кромками на поверхности разрыва


27 Трещины поверхностные

en Surface cracks

Дефект в виде одиночных или сетки разрывов металла на поверхности штамповки или поковки

Приложение А

28 Царапина

en Scratch

Дефект в виде узких неглубоких протяженных углублений с острыми кромками

Приложение А

3 Дефекты закалки

29 Пережог

en Overburning

Дефект в виде темных пятен произвольной формы на поверхности, представляющий собой деформированный поверхностный слой металла, который не имеет прочной связи с основным материалом


30 Пятна закалочные

en Hardening stains

Дефект в виде подтеков разного цвета неправильной формы на поверхности изделия после закалки

Приложение А

31 Трещины закалочные

en Hardening cracks

Дефект в виде разрывов металла вытянутой формы и произвольной ориентации, как правило, в заготовках, имеющих перепады сечений


4 Дефекты геометрии

32 Гофра

en Ruffle

Дефект в виде волнообразных складок на поверхности штамповки типа стакана

Приложение А

33 Кривизна

en Bowing

Дефект формы в виде изгиба поковки или штамповки по одной или нескольким линиям в одной плоскости


34 Недоштамповка

en Under-forging

Дефект в виде отклонения размеров в вертикальной плоскости между поверхностями верхнего и нижнего штампов


h1 > h2

Отклонение толщины штамповки от заданной, схема (h1 - полученная толщина, h2 - заданная толщина)

35 Саблевидность

en Camber

Дефект в виде отклонения формы штамповки или поковки от заданной кривой в плоскости разъема

Приложение А

36 Скрутка

en Kink

Дефект формы в виде изгиба поковки или штамповки с поворотом по одной или нескольким осям

Приложение А

37 Смещение

en Offset

Дефект формы в виде перемещения одной половины штамповки относительно другой половины штамповки в плоскости разъема штампа

Приложение А

Алфавитный указатель терминов на русском языке

включения неметаллические

1

вмятина

13

гофра

32

забоина

14

зажим

15

заков

16

зарез

17

заштамповка посторонних предметов

18

интерметаллиды

2

кривизна

33

крупнокристаллический ободок

3

надир

20

наплывы ликвационные

4

недоштамповка

34

неоформление изделия

19

пережог

29

пористость подкорковая

5

потертость

21

прострел

6

пузыри

22

пятна закалочные

30

пятна коррозионные

23

раковина

24

расслоения в виде макронесплошности

7

расслоения в виде микронесплошности

8

растрав поверхности

25

саблевидность

35

светловины

9

скрутка

36

смещение

37

структура неоднородная

10

трещина

26

трещины внутренние

11

трещины закалочные

31

трещины поверхностные

27

утяжина

12

царапина

28

Приложение А

Фотографии дефектов поковок и штамповок

Фотографии отдельных дефектов поковок и штамповок приведены на рисунках А.1-А.34.

а - включения неметаллические в изломе штамповки
б - включения неметаллические выкрошившиеся

Рисунок А.1 - Включения неметаллические


Сечение штамповки. х50

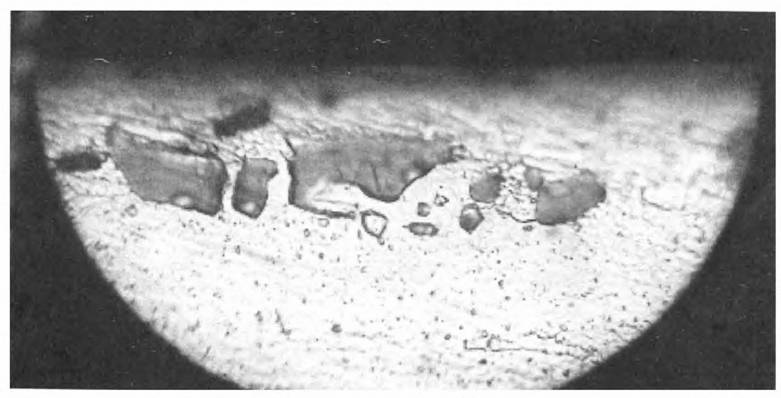

Рисунок А.2 - Интерметаллиды


Рисунок А.3 - Крупнокристаллический ободок


Микроструктура ликвационных скоплений в поверхностном слое штамповки. х100

Рисунок А.4 - Наплывы ликвационные


Рисунок А.5 - Пористость подкорковая


Штамповка

Рисунок А.6 - Прострел

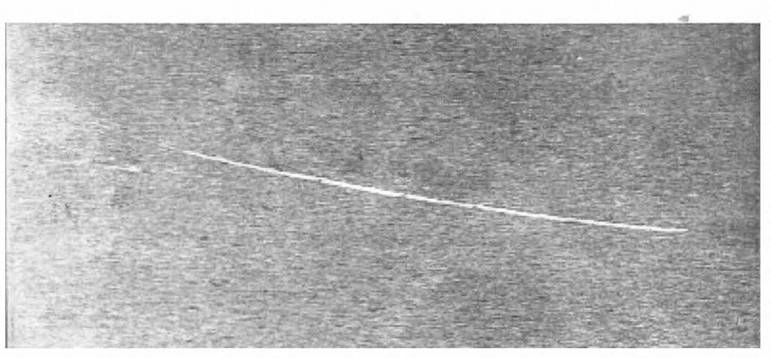

Рисунок А.7 - Расслоение в виде макронесплошности


Рисунок А.8 - Расслоение в виде микронесплошности


Рисунок А.9 - Светловины

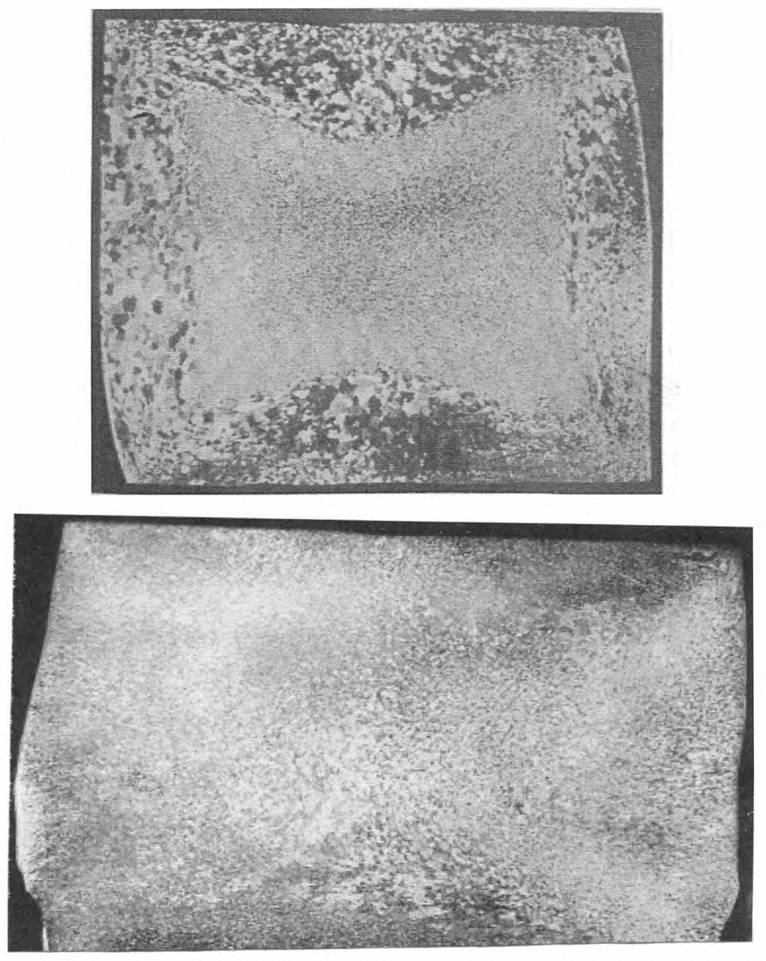

Макроструктура поковки

Рисунок А.10 - Структура неоднородная


Рисунок А.11 - Трещины внутренние


Рисунок А.12 - Утяжина


Рисунок А.13 - Вмятина


Забоины в штампе (слева) и отпечатки на штамповке (справа)

Рисунок А.14 - Забоина


Рисунок А.15 - Зажим


Рисунок А.16 - Заков


Зарезы на окончательных штамповках

Рисунок А.17 - Зарез


Рисунок А.18 - Заштамповка посторонних предметов


Рисунок А.19 - Неоформление изделия


Рисунок А.20 - Надир


Рисунок А.21 - Потертость


Рисунок А.22 - Пузыри


Рисунок А.23 - Пятна коррозионные


Рисунок А.24 - Растрав поверхности


Трещина на поковке

Рисунок А.25 - Трещина


Рисунок А.26 - Трещины поверхностные


Рисунок А.27 - Царапина


Микроструктура штамповки из сплава АК4-1. Х250

Рисунок А.28 - Пережог


Рисунок А.29 - Пятна закалочные


Рисунок А.30 - Трещины закалочные

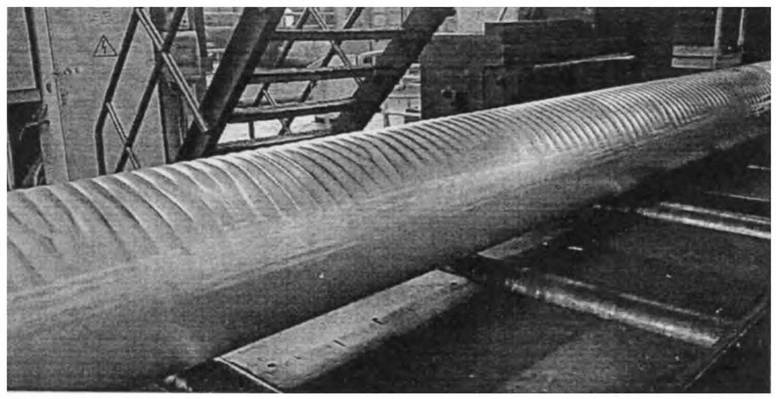

Рисунок А.31 - Гофра


Рисунок А.32 - Саблевидность


Рисунок А.33 - Скрутка


Рисунок А.34 - Смещение
