ГОСТ 29104.17-91 ТКАНИ ТЕХНИЧЕСКИЕ. МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ИСТИРАНИЮ ПО ПЛОСКОСТИ

Industrial fabrics. Method for determination of surface abrasion resistance

ОКСТУ 8209, 8309
Группа M09

Дата введения - 1 января 1993 г.
Введен впервые

Информационные данные

1. Разработан и внесен Государственным комитетом легкой промышленности СССР

Разработчики

В.В. Стулов, канд. техн. наук; И.С. Давыдова, канд. техн. наук; В.М. Землякова

2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 27.09.91 N 1550

3. Срок первой проверки - 1997 г.

Периодичность проверки - 5 лет

4. Введен впервые

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, раздела
ГОСТ 5009-82	Разд. 2
ГОСТ 29104.0-91	1.1

Настоящий стандарт распространяется на технические ткани и устанавливает метод определения стойкости к истиранию по плоскости.

Сущность метода заключается в определении количества циклов истирания, выдерживаемых тканью до разрушения одной-двух нитей (для фильтровальных и многослойных тканей) или до образования дыры (для других видов технических тканей).

Стойкость к истиранию по плоскости характеризует способность ткани выдерживать, не разрушаясь, внешнее трение.

1.1. Отбор проб - по ГОСТ 29104.0 со следующим дополнением: длина точечной пробы должна быть не менее 1,2 м.

1.2. Из каждой точечной пробы ткани на расстоянии не менее 50 мм от кромки по диагонали вырезают двенадцать элементарных проб в виде кружков диаметром (85 ± 2) мм при испытании фильтровальных тканей и десять элементарных проб - при испытании других видов технических тканей.

Для проведения испытаний применяют:

прибор ДИТ-М в соответствии с черт. 1, состоящий из пялец 4, истирающих головок 2, бегунков 3, опоры для пялец 5, рычажно-грузовой системы 6, счетчика 1.

Допускается применять приборы типов ИТ-3М, ИТ-3М-1. При использовании прибора ИТ-3М-1 элементарные пробы заправляют в бегунки, а абразив - в пяльцы;

шкурку шлифовальную тканевую по ГОСТ 5009 (абразив);

кисточку мягкую.

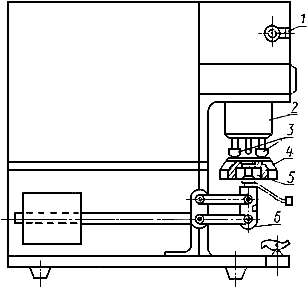

Прибор ДИТ-М для определения стойкости тканей к истиранию по плоскости

1 - счетчик, 2 - истирающая головка, 3 - бегунки, 4 - пяльцы, 5 - опора для пялец, 6 - рычажно-грузовая система

Черт. 1

3.1. Перед испытанием точечные пробы выдерживают в климатических условиях по ГОСТ 10681 не менее 24 ч. В этих же условиях проводят испытания.

3.2. Из шкурки шлифовальной тканевой вырезают кружки диаметром (25 ± 1) мм.

3.3. Элементарные пробы тканей помещают на тонкопроводящую резину в соответствии с черт. 2, находящуюся поверх эластичного основания 2. На элементарную пробу накладывают металлическое кольцо 3 и закрепляют на пяльцах 4 с помощью обоймы 5.

3.4. Пяльцы устанавливают на приборе ДИТ-М (черт. 1) при опущенной опоре 5. В нижнее положение опору пялец переводят с помощью рычажно-грузовой системы 6 и фиксируют защелкой.

3.5. Кружки абразива заправляют в обоймы 2 (в соответствии с черт. 3) бегунков 3, затем в них вставляют грибки 1, после чего обоймы навинчивают на бегунки 3.

После испытаний каждой элементарной пробы абразив меняют на новый.

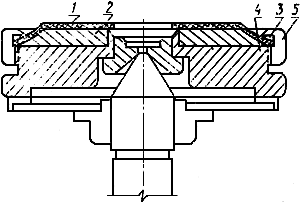

Пяльцы

1 - токопроводящая резина; 2 - эластичное основание; 3 - металлическое кольцо; 4 - пяльцы; 5 - обойма

Черт. 2

Бегунок

1 - грибок; 2 - обойма; 3 - бегунок; 4 - абразив

Черт. 3

3.6. Испытания проводят при давлении абразива на элементарную пробу ткани, равном 100 кПа (1 кгс/см ²) и частоте вращения головки прибора 100 мин ^-1.

4.1. Испытания до разрушения одной-двух нитей

4.1.1. Счетчик 1 (черт. 1) числа циклов перемещения абразива устанавливают на нуль. Пяльцы 4 с заправленной элементарной пробой с помощью рычажно-грузовой системы 6 осторожно поднимают до соприкасания с абразивом, заправленным в истирающую головку 2, и включают прибор.

4.1.2. Проводят предварительное истирание двух контрольных элементарных проб до разрушения одной-двух нитей. Для этого прибор периодически (через каждые 10-20 циклов) останавливают, удаляют абразивную пыль мягкой кисточкой и осматривают поверхность пробы ткани.

При разрушении одной-двух нитей прибор включают и записывают по счетчику количество циклов истирания.

Определяют среднее арифметическое количества циклов истирания до разрушения одной-двух нитей контрольных элементарных проб (n̅_к.п).

Гарантированное количество циклов истирания (n ₁) до первого останова прибора, необходимого для осмотра поверхности проб, вычисляют по формуле

n ₁ = 0,5n _к.п,

(1)

Вычисление проводят до целого числа с последующим округлением до числа, кратного пяти.

Интервал (n ₂) между последующими остановами прибора вычисляют по формуле

n ₂ = 0,1n _к.п,

(2)

Вычисление проводят до целого числа с последующим округлением до числа, кратного пяти.

4.1.3. Определение стойкости к истиранию опытных элементарных проб проводят в соответствии с п. 4.1.1.

Первый останов прибора делают при показании счетчика, равном (n ₁) циклов.

При останове прибора кисточкой удаляют накопившуюся пыль с абразива и элементарной пробы и осматривают истираемую поверхность.

Далее остановы прибора, вплоть до разрушения одной-двух нитей, осуществляют через каждые (n ₂) циклов.

При разрушении одной-двух нитей на поверхности опытной элементарной пробы прибор выключают.

Количество циклов до разрушения одной-двух нитей при истирании каждой элементарной пробы записывают в протокол по форме, указанной в приложении.

4.2. Испытания до образования дыры

4.2.1. Истирание элементарных проб до образования дыры проводят в соответствии с п. 4.1.1.

Смену абразива при испытаниях проводят после каждых 5 тыс. циклов истирания элементарных проб.

4.2.2. При образовании дыры на одной из элементарных проб прибор автоматически останавливается. Количество циклов истирания фиксируют счетчиком и записывают в протокол по форме, указанной в приложении.

Головку с разрушенной элементарной пробой отключают. Прибор вновь включают в работу до разрушения второй, заправленной в него, элементарной пробы.

5.1. Истирание до разрушения одной-двух нитей

По каждой элементарной пробе подсчитывают количество циклов истирания (M _i) по формуле

,

(3)

где i - номер опытной элементарной пробы;

 - показания счетчика;

n ₂ - интервал между остановами прибора.

5.1.1. За показатель стойкости ткани к истиранию по плоскости (И _исп) принимают среднее арифметическое количества циклов истирания до разрушения одной-двух нитей всех опытных элементарных проб, определенное по формуле

,

(4)

где n - количество опытных элементарных проб.

Вычисления проводят до первого десятичного знака с последующим округлением до целого числа.

Результаты испытаний записывают в протокол по форме, указанной в приложении.

5.2. Истирание до образования дыры

За показатель стойкости к истиранию принимают среднее арифметическое количества циклов истирания всех элементарных проб.

Вычисления проводят до первого десятичного знака с последующим округлением до целого числа.

Результаты испытания записывают в протокол по форме, указанной в приложении.

Приложение
Обязательное

Наименование ткани

Порядковый номер (i) опытной элементарной пробы	Количество циклов (M i) истирания до разрушения одной-двух нитей или до образования дыры
1
2
3
4
5

Стойкость к истиранию по плоскости

Дата испытаний

Подпись проводившего испытания
