ГОСТ 13943-86 КОЛЬЦА ПРУЖИННЫЕ УПОРНЫЕ ПЛОСКИЕ ВНУТРЕННИЕ ЭКСЦЕНТРИЧЕСКИЕ И КАНАВКИ ДЛЯ НИХ. КОНСТРУКЦИЯ И РАЗМЕРЫ
Администратор
09.02.2021
Retaining springt flat eccentric rings for bores and grooves for them. Construction and dimensions
Срок действия с 1 января 1988 г.
Взамен ГОСТ 13943-68
Группа Г11
ОКП 45 9830
Информационные данные
1. Разработан и внесен Государственным комитетом СССР по стандартам
Исполнители
Л.А. Коноров, канд. техн. наук; А.В. Громак; Н.А. Автухова
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 20.12.86 N 4447
3. Срок проверки - 1991 г.
4. Взамен ГОСТ 13943-68
5. Ссылочные нормативно-технические документы
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
ГОСТ 13944-86 |
3 |
6. Переиздание (сентябрь 1988 г.) с Изменением N 1, утвержденным в июне 1988 г. (ИУС 11-88).
1. Настоящий стандарт распространяется на пружинные упорные плоские внутренние эксцентрические кольца классов точности А, В и С и канавки для них, предназначенные для закрепления от осевого смещения подшипников качения и других деталей в отверстиях диаметром от 8 до 320 мм.

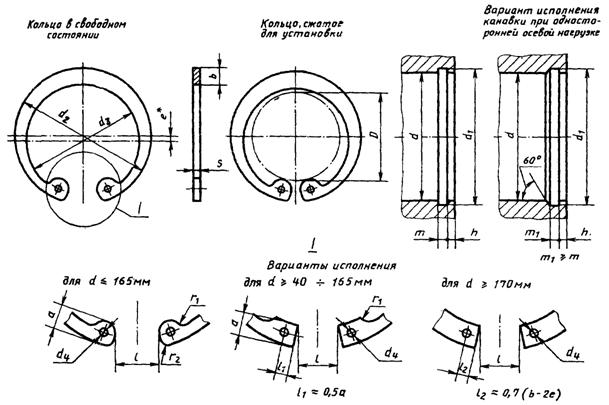

2. Конструкция и размеры колец и канавок для них должны соответствовать указанным на чертеже и в таблице.
──────────────────────────────
* Размер для справок.
──────────────────────────────
Размеры, мм
|
Условный диаметр кольца (диаметр отверстия) d |
Кольцо |
Канавка |
Допускаемая осевая нагрузка, кН | ||||||||||||||
|
d2 |
d3 ≈ |
d4 |
s |
b ≈ |
а, не более |
l ≈ |
r2, не более |
r1 ≈ |
D, не более |
е |
d1 |
m Н13 |
h, не менее | ||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. | ||||||||||||||
|
8 |
8,8 |
+ 0,36 - 0,18 |
7,2 |
1,0 |
0,8 |
1,1 |
2,4 |
3,0 |
1,0 |
1,2 |
2,8 |
0,3 |
8,5 |
+ 0,09 |
0,9 |
0,75 |
1,68 |
|
9 |
9,8 |
7,9 |
1,3 |
2,5 |
3,5 |
3,5 |
0,35 |
9,5 |
1,76 | ||||||||
|
10 |
10,8 |
8,9 |
1,5 |
1,0 |
1,4 |
3,2 |
1,6 |
3,1 |
0,45 |
10,5 |
+ 0,11 |
1,2 |
0,75 |
1,96 | |||
|
11 |
11,8 |
9,8 |
1,5 |
3,3 |
4,0 |
3,9 |
0,5 |
11,5 |
2,17 | ||||||||
|
12 |
13,0 |
10,6 |
1,7 |
3,4 |
1,7 |
4,7 |
12,7 |
1,1 |
3,33 | ||||||||
|
13 |
14,1 |
11,5 |
1,8 |
3,6 |
1,8 |
5,3 |
13,8 |
1,2 |
4,11 | ||||||||
|
14 |
15,1 |
12,3 |
1,7 |
1,9 |
3,7 |
4,5 |
6,0 |
14,8 |
4,32 | ||||||||
|
15 |
16,2 |
13,2 |
2,0 |
7,0 |
15,9 |
1,4 |
5,30 | ||||||||||
|
16 |
17,3 |
14,3 |
3,8 |
5,0 |
1,9 |
7,7 |
17,0 |
1,5 |
6,46 | ||||||||
|
17 |
18,4 |
+ 0,42 - 0,21 |
15,2 |
2,1 |
3,9 |
8,4 |
18,0 |
6,86 | |||||||||
|
18 |
19,6 |
16,2 |
2,0 |
2,2 |
4,1 |
6,0 |
2,0 |
8,9 |
19,2 |
+ 0,21 |
1,8 |
7,86 | |||||
|
19 |
20,6 |
17,4 |
9,8 |
0,6 |
20,2 |
9,20 | |||||||||||
|
20 |
21,8 |
18,4 |
2,3 |
4,2 |
2,0 |
2,5 |
10,6 |
21,4 |
2,1 |
11,0 | |||||||
|
21 |
22,8 |
19,2 |
2,4 |
11,6 |
22,4 |
11,8 | |||||||||||
|
22 |
23,8 |
20,2 |
2,5 |
12,6 |
0,7 |
23,4 |
12,7 | ||||||||||
|
23 |
24,9 |
21,3 |
1,2 |
7,0 |
13,6 |
24,5 |
1,4 |
2,3 |
13,7 | ||||||||
|
24 |
25,9 |
22,1 |
2,6 |
4,4 |
14,2 |
25,5 |
14,5 | ||||||||||
|
25 |
26,9 |
23,1 |
2,7 |
4,5 |
15,0 |
0,8 |
26,5 |
1,4 |
14,7 | ||||||||
|
26 |
28,0 |
24,0 |
2,8 |
4,7 |
3,0 |
15,6 |
27,5 |
15,5 | |||||||||
|
28 |
30,2 |
+ 0,50 - 0,25 |
26,0 |
2,9 |
4,8 |
8,0 |
17,4 |
29,5 |
17,2 | ||||||||
|
29 |
31,2 |
27,2 |
18,4 |
0,9 |
30,5 |
+ 0,25 |
17,6 | ||||||||||
|
30 |
32,2 |
28,0 |
3,0 |
19,4 |
31,5 |
18,0 | |||||||||||
|
32 |
34,5 |
29,9 |
2,5 |
3,2 |
5,4 |
9,0 |
3,5 |
20,2 |
33,8 |
2,7 |
23,5 | ||||||
|
34 |
36,5 |
31,7 |
3,3 |
22,2 |
35,8 |
23,5 | |||||||||||
|
35 |
37,8 |
32,8 |
3,4 |
10,0 |
23,2 |
37,0 |
3,0 |
28,2 | |||||||||
|
36 |
38,8 |
33,8 |
3,5 |
24,2 |
1,0 |
38,0 |
29,0 | ||||||||||
|
37 |
39,8 |
34,6 |
3,6 |
5,5 |
25,0 |
39,0 |
29,8 | ||||||||||
|
38 |
40,8 |
35,4 |
3,7 |
26,0 |
40,0 |
31,6 | |||||||||||
|
40 |
43,5 |
+ 0,78 - 0,39 |
37,7 |
1,7 |
3,9 |
5,8 |
12,0 |
4,5 |
27,4 |
42,5 |
1,9 |
3,8 |
40,4 | ||||
|
42 |
45,5 |
39,3 |
4,1 |
5,9 |
29,2 |
44,5 |
43,0 | ||||||||||
|
45 |
48,5 |
42,1 |
4,2 |
6,2 |
14,0 |
5,0 |
31,6 |
47,5 |
45,2 | ||||||||
|
46 |
49,5 |
43,1 |
4,3 |
6,3 |
32,2 |
1,1 |
48,5 |
46,0 | |||||||||
|
47 |
50,6 |
+ 0,92 - 0,46 |
44,0 |
4,4 |
6,4 |
33,2 |
49,5 |
47,2 | |||||||||
|
48 |
51,6 |
44,8 |
4,5 |
34,6 |
50,5 |
+ 0,30 |
48,2 | ||||||||||
|
50 |
54,2 |
47,2 |
4,6 |
6,5 |
36,0 |
53,0 |
1,9 |
4,5 |
60,7 | ||||||||
|
52 |
56,2 |
49,4 |
4,7 |
6,7 |
16,0 |
5,5 |
37,6 |
1,3 |
55,0 |
4,5 |
62,9 | ||||||
|
54 |
58,2 |
51,2 |
4,8 |
39,6 |
57,0 |
64,7 | |||||||||||
|
55 |
59,2 |
51,8 |
5,0 |
6,8 |
40,4 |
58,0 |
66,4 | ||||||||||
|
56 |
60,2 |
52,6 |
5,1 |
41,4 |
59,0 |
67,5 | |||||||||||
|
58 |
62,2 |
54,4 |
5,2 |
6,9 |
6,0 |
43,2 |
61,0 |
69,6 | |||||||||
|
60 |
64,2 |
56,0 |
5,4 |
7,3 |
44,4 |
63,0 |
72,5 | ||||||||||
|
62 |
66,2 |
57,8 |
5,5 |
46,4 |
65,0 |
74,7 | |||||||||||
|
65 |
69,2 |
60,2 |
3,0 |
5,8 |
7,6 |
48,8 |
68,0 |
78,2 | |||||||||
|
68 |
72,5 |
62,9 |
6,1 |
7,8 |
51,4 |
71,0 |
81,7 | ||||||||||
|
70 |
74,5 |
65,1 |
6,2 |
53,4 |
1,5 |
73,0 |
84,2 | ||||||||||
|
72 |
76,5 |
66,7 |
6,4 |
18,0 |
55,4 |
75,0 |
86,1 | ||||||||||
|
75 |
79,5 |
69,3 |
6,6 |
58,4 |
78,0 |
90,0 | |||||||||||
|
78 |
82,5 |
+ 1,08 - 0,54 |
71,9 |
2,0 |
6,8 |
8,5 |
6,5 |
60,0 |
81,0 |
+ 0,35 |
2,2 |
93,5 | |||||
|
80 |
85,5 |
74,5 |
7,0 |
62,0 |
83,5 |
5,3 |
112 | ||||||||||
|
82 |
87,5 |
76,5 |
64,0 |
85,5 |
115 | ||||||||||||
|
85 |
90,5 |
79,1 |
3,5 |
7,2 |
8,6 |
20,0 |
7,0 |
66,8 |
88,5 |
119 | |||||||
|
88 |
93,5 |
81,7 |
7,4 |
69,8 |
91,5 |
2,2 |
123 | ||||||||||
|
90 |
95,5 |
83,9 |
7,6 |
71,8 |
1,8 |
93,5 |
126 | ||||||||||
|
92 |
97,5 |
85,5 |
7,8 |
8,7 |
73,6 |
95,5 |
129 | ||||||||||
|
95 |
100,5 |
87,9 |
8,1 |
8,8 |
7,5 |
76,4 |
98,5 |
133 | |||||||||
|
98 |
103,5 |
90,5 |
8,3 |
9,0 |
79,0 |
101,5 |
137 | ||||||||||
|
100 |
105,5 |
92,3 |
8,4 |
81,0 |
103,5 |
139 | |||||||||||
|
102 |
108,0 |
94,6 |
2,5 |
8,5 |
9,2 |
22,0 |
82,6 |
106,0 |
+ 0,54 |
2,8 |
6,0 |
163 | |||||
|
105 |
111,0 |
97,2 |
8,7 |
85,6 |
109,0 |
168 | |||||||||||
|
108 |
114,0 |
99,8 |
8,9 |
9,5 |
88,0 |
112,0 |
173 | ||||||||||
|
110 |
116,0 |
102,2 |
9,0 |
10,4 |
8,5 |
88,2 |
2,1 |
114,0 |
176 | ||||||||
|
112 |
118,0 |
104,0 |
9,1 |
10,5 |
90,0 |
116,0 |
179 | ||||||||||
|
115 |
121,5 |
+ 1,26 - 0,63 |
107,1 |
9,3 |
93,0 |
119,0 |
183 | ||||||||||
|
120 |
126,5 |
111,3 |
4,0 |
9,7 |
11,0 |
97,0 |
124,0 |
+ 0,63 |
191 | ||||||||
|
125 |
131,5 |
116,3 |
10,0 |
102,0 |
2,4 |
129,0 |
197 | ||||||||||
|
130 |
136,5 |
120,9 |
10,2 |
24,0 |
107,0 |
134,0 |
207 | ||||||||||
|
135 |
141,5 |
125,3 |
10,5 |
11,2 |
10,0 |
112,0 |
139,0 |
214 | |||||||||
|
140 |
146,5 |
129,9 |
10,7 |
117,0 |
144,0 |
222 | |||||||||||
|
145 |
151,5 |
134,5 |
10,9 |
11,4 |
122,0 |
149,0 |
2,8 |
230 | |||||||||
|
150 |
157,5 |
140,5 |
3,0 |
11,2 |
12,0 |
28,0 |
3,0 |
125,0 |
2,7 |
155,0 |
3,4 |
7,5 |
298 | ||||
|
155 |
162,5 |
145,1 |
11,4 |
130,0 |
160,0 |
309 | |||||||||||
|
160 |
167,5 |
149,7 |
11,6 |
13,0 |
133,0 |
165,0 |
319 | ||||||||||
|
165 |
172,5 |
152,5 |
11,8 |
138,0 |
1,8 |
170,0 |
328 | ||||||||||
|
170 |
177,5 |
156,7 |
3,0 |
12,2 |
- |
- |
- |
145,0 |
175,0 |
338 | |||||||
|
175 |
182,5 |
+ 1,44 - 0,72 |
161,3 |
12,7 |
149,0 |
2,1 |
180,0 |
348 | |||||||||
|
180 |
188,0 |
165,8 |
13,2 |
153,0 |
185,0 |
+ 0,72 |
358 | ||||||||||
|
185 |
193,0 |
169,8 |
13,7 |
157,0 |
190,0 |
368 | |||||||||||
|
190 |
198,0 |
174,6 |
13,8 |
162,0 |
195,0 |
377 | |||||||||||
|
195 |
203,0 |
179,6 |
30,0 |
167,0 |
200,0 |
385 | |||||||||||
|
200 |
208,0 |
184,2 |
14,0 |
171,0 |
205,0 |
394 | |||||||||||
|
210 |
218,0 |
194,2 |
181,0 |
215,0 |
416 | ||||||||||||
|
215 |
224,0 |
200,2 |
186,0 |
221,0 |
9,0 |
512 | |||||||||||
|
220 |
229,0 |
205,2 |
32,0 |
191,0 |
226,0 |
523 | |||||||||||
|
225 |
234,0 |
210,2 |
196,0 |
231,0 |
535 | ||||||||||||
|
230 |
239,0 |
215,2 |
201,0 |
236,0 |
548 | ||||||||||||
|
240 |
249,0 |
225,2 |
211,0 |
246,0 |
3,4 |
569 | |||||||||||
|
250 |
259,0 |
+ 1,62 - 0,81 |
235,2 |
221,0 |
256,0 |
+ 0,81 |
593 | ||||||||||
|
260 |
271,0 |
243,8 |
3,5 |
16,0 |
36,0 |
227,0 |
2,4 |
268,0 |
12,0 |
825 | |||||||
|
270 |
281,0 |
253,8 |
237,0 |
278,0 |
860 | ||||||||||||
|
280 |
291,0 |
263,8 |
247,0 |
288,0 |
889 | ||||||||||||
|
290 |
301,0 |
273,8 |
257,0 |
298,0 |
920 | ||||||||||||
|
300 |
311,0 |
283,8 |
267,0 |
308,0 |
951 | ||||||||||||
|
310 |
321,0 |
+ 1,78 - 0,89 |
293,8 |
277,0 |
318,0 |
+ 0,89 |
1000 | ||||||||||
|
320 |
331,0 |
303,8 |
287,0 |
328,0 |
1018 | ||||||||||||
Примечания:
1. Размеры d3, b, l и r1 допускается корректировать при изготовлении колец.
2. Допускается в изделиях, спроектированных до 01.01.88, применять кольца с размером а большим, чем задано в таблице, если это не влияет на собираемость изделия.
3. Осевая нагрузка определена для условий:
а) рабочие кромки кольца острые;
б) углы у основания и наружная кромка канавки без скругления или фаски;
в) закрепляемая деталь установлена в отверстии без зазора;
г) прилегающая к кольцу поверхность закрепляемой детали без скругления или фаски;
д) предел прочности материала отверстия не менее 300 Н/мм2.
Пример условного обозначения пружинного упорного плоского внутреннего эксцентрического кольца класса точности А с условным диаметром 30 мм из стали марки 65Г без покрытия:
Кольцо А30 ГОСТ 13943-86
То же класса точности В, из стали марки 60С2А с кадмиевым покрытием толщиной 6 мкм хроматированным:
Кольцо В30.60С2А.Кд6.хр ГОСТ 13943-86
(Измененная редакция, Изм. N 1).
3. Технические требования - по ГОСТ 13944-86.
4. Теоретическая масса колец приведена в справочном приложении.
Приложение
Справочное
|
Условный диаметр кольца, мм |
Теоретическая масса 1000 колец, кг ≈ |
Условный диаметр кольца, мм |
Теоретическая масса 1000 колец, кг ≈ |
Условный диаметр кольца, мм |
Теоретическая масса 1000 колец, кг ≈ |
|
8 |
0,14 |
47 |
6,10 |
120 |
43,0 |
|
9 |
0,18 |
48 |
6,40 |
125 |
44,8 |
|
10 |
0,29 |
50 |
6,80 |
130 |
53,5 |
|
11 |
0,32 |
52 |
8,00 |
135 |
54,8 |
|
12 |
0,36 |
54 |
8,50 |
140 |
57,0 |
|
13 |
0,40 |
55 |
8,80 |
145 |
59,3 |
|
14 |
0,43 |
56 |
8,90 |
150 |
77,4 |
|
15 |
0,48 |
58 |
9,10 |
155 |
80,0 |
|
16 |
0,51 |
60 |
9,90 |
160 |
82,8 |
|
17 |
0,55 |
62 |
10,3 |
165 |
85,4 |
|
18 |
0,67 |
65 |
10,9 |
170 |
88,0 |
|
19 |
0,72 |
68 |
11,4 |
175 |
105,4 |
|
20 |
0,76 |
70 |
11,8 |
180 |
108,6 |
|
21 |
0,81 |
72 |
12,2 |
185 |
112,0 |
|
22 |
0,85 |
75 |
12,8 |
190 |
115,4 |
|
23 |
1,20 |
78 |
18,6 |
195 |
118,6 |
|
24 |
1,31 |
80 |
19,2 |
200 |
121,8 |
|
25 |
1,42 |
82 |
19,6 |
210 |
140,8 |
|
26 |
1,53 |
85 |
20,4 |
215 |
145,6 |
|
28 |
1,64 |
88 |
20,8 |
220 |
148,1 |
|
29 |
1,69 |
90 |
21,8 |
225 |
152,1 |
|
30 |
1,75 |
92 |
22,3 |
230 |
156,1 |
|
32 |
1,85 |
95 |
23,1 |
240 |
164,2 |
|
34 |
1,97 |
98 |
23,8 |
250 |
170,2 |
|
35 |
2,50 |
100 |
24,3 |
260 |
177,0 |
|
36 |
2,63 |
102 |
34,4 |
270 |
185,0 |
|
37 |
2,73 |
105 |
36,8 |
280 |
191,6 |
|
38 |
2,84 |
108 |
38,0 |
290 |
198,7 |
|
40 |
5,00 |
110 |
38,8 |
300 |
205,9 |
|
42 |
5,40 |
112 |
39,2 |
310 |
213,2 |
|
45 |
5,80 |
115 |
40,9 |
320 |
220,4 |
|
46 |
5,90 |
(Измененная редакция, Изм. N 1).
Последние добавленные документы
