ГОСТ 29104.11-91 ТКАНИ ТЕХНИЧЕСКИЕ. МЕТОД ОПРЕДЕЛЕНИЯ КАПИЛЛЯРНОСТИ

Industrial fabrics. Method for determination of capillarity

Группа М09
МКС 59.080.30
ОКСТУ 8209, 8309

Дата введения - 1 января 1993 г.
Взамен ГОСТ 3816-81
в части метода определения капиллярности
технических тканей

Информационные данные

1. Разработан и внесен Госкомлегпромом при Госплане СССР

Разработчики

В.В. Стулов, канд. техн. наук; Л.Д. Киселева; Н.В. Павлова, канд. техн. наук

2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 27.09.91 N 1546

3. Взамен ГОСТ 3816-81 в части метода определения капиллярности технических тканей

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, раздела
ГОСТ 427-75	2.1
ГОСТ 4220-75	2.1
ГОСТ 6709-72	2.1
ГОСТ 10681-75	3.1
ГОСТ 25336-82	2.1
ГОСТ 29104.0-91	Разд. 1

5. Переиздание. Сентябрь 2004 г.

Настоящий стандарт распространяется на технические ткани и устанавливает метод определения капиллярности.

Сущность метода заключается в определении высоты капиллярного подъема жидкости в ткани.

Отбор проб по ГОСТ 29104.0 со следующим дополнением: длина точечной пробы должна быть не менее 0,6 м.

2.1. Для проведения испытаний применяют:

чашку кристаллизационную цилиндрическую типа ЧКЦ по ГОСТ 25336 или другую емкость, позволяющую проводить определение в соответствии с условиями испытания;

штативы;

палочки стеклянные массой 2 и 10 г, длиной не менее 60 мм и диаметром соответственно не менее 6,0 и 2,5 мм;

планку с металлическими иглами, закрепленными на расстоянии (15 ± 1) мм одна от другой;

линейки измерительные металлические по ГОСТ 427;

секундомер механический по;

эозин по нормативно-технической документации, 0,2 %-ный раствор;

калий двухромовокислый по ГОСТ 4220, 0,5 %-ный раствор;

резиновые кольца;

дистиллированную воду по ГОСТ 6709 или другой нормативно-технической документации.

3.1. Перед испытанием точечные пробы выдерживают не менее 24 ч в климатических условиях по ГОСТ 10681. В этих же условиях проводят испытания.

3.2. Из каждой точечной пробы параллельно кромке на расстоянии не менее 50 мм от нее вырезают элементарные пробы: три - по основе и три - по утку в виде полосок размером 50 х 600 мм.

Допускаемое отклонение по длине и ширине элементарной пробы - ± 1 мм.

3.3. Приготовляют раствор эозина (для тканей из химических нитей) или двухромовокислого калия (для тканей из хлопчатобумажной пряжи и смешанных).

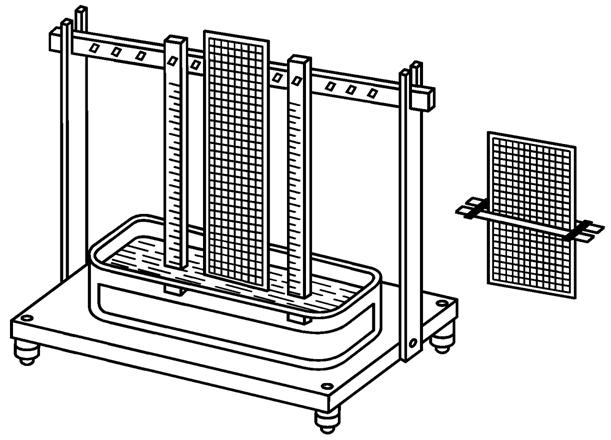

4.1. Планку с иглами закрепляют в штативах в соответствии с чертежом.

4.2. Элементарную пробу ткани одним концом закрепляют на иглы планки.

На другом конце элементарной пробы на расстоянии (10 ± 1) мм резиновыми кольцами закрепляют стеклянные палочки.

Кристаллизационную чашку или другую емкость устанавливают под элементарные пробы, наливают в нее раствор эозина или двухромовокислого калия в таком количестве, чтобы он покрывал палочки, после чего включают секундомер.

Высоту подъема раствора измеряют линейкой с погрешностью не более 1 мм через 1, 2, 3 ч и т.д. до максимального подъема.

Высоту подъема считают максимальной, если ее значение не превышает предыдущее более чем на 1 мм.

Если граница подъема раствора размыта, то за высоту подъема принимают среднеарифметическое значение высот верхнего и нижнего края подъема раствора в элементарной пробе.

5.1. За показатель капиллярности ткани принимают среднеарифметическое значение результатов высоты подъема жидкости по основе или утку.

Вычисление проводят с точностью до первого десятичного знака с последующим округлением до целого числа.

5.2. Результаты испытания записывают в протокол испытаний в соответствии с приложением.

Приложение
Обязательное

Протокол испытаний должен содержать:

наименование тканей;

время, ч;

высоту подъема раствора по основе и утку, мм;

капиллярность, мм;

дату;

подпись проводившего испытания.
