Введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2019 г. N 900-ст
Межгосударственный стандарт ГОСТ 34578-2019
"УПАКОВКА СТЕКЛЯННАЯ. ВЕНЧИК ГОРЛОВИНЫ ДЛЯ ВАКУУМНОЙ УКУПОРКИ. Тип 77 - СТАНДАРТНЫЙ"
Glass packaging. Vacuum lug finishes. Type 77 - regular
МКС 55.100
Дата введения - 1 июля 2020 г.
Введен впервые
Предисловие
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 Разработан Обществом с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт")
2 Внесен Межгосударственным техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"
3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 121-П от 30 августа 2019 г.)
За принятие проголосовали:
|
Краткое наименование страны по МК (ИСО 3166) 004-97
|
Код страны по МК (ИСО 3166) 004-97
|
Сокращенное наименование национального органа по стандартизации
|
|
Беларусь
|
BY
|
Госстандарт Республики Беларусь
|
|
Киргизия
|
KG
|
Кыргызстандарт
|
|
Россия
|
RU
|
Росстандарт
|
|
Узбекистан
|
UZ
|
Узстандарт
|
4 Приказом Федерального агентства по техническому регулированию и метрологии N 900-ст от 9 октября 2019 г. межгосударственный стандарт ГОСТ 34578-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9100-10:2005 "Тара стеклянная. Горловины под вакуумную укупорку. Часть 10. Тип 77 - стандартный" ("Glass containers. Vacuum lug finishes - Part 10: 77 regular", NEQ).
6 Введен впервые
1 Область применения
Настоящий стандарт устанавливает размеры стандартного венчика горловины типа 77 мм под вакуумную укупорку стеклянной упаковки с широкой горловиной.
2 Размеры
2.1 Форма и размеры венчика должны соответствовать рисункам 1-3 и таблице 1.
2.2 Детали, которые не указаны в данном стандарте, могут быть использованы в соответствии с их применением.

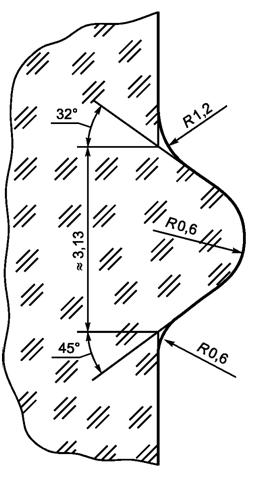

Рисунок 1 - Фрагмент профиля резьбы
а - условная линия разъема горлового кольца; b - смотри рисунок 3

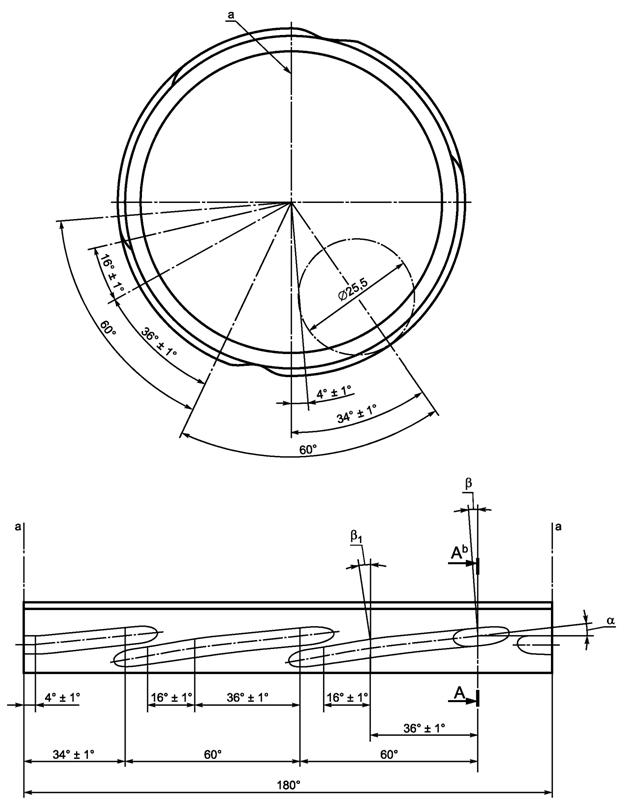

Рисунок 2 - Конструкция и увеличенные детали резьбы
а - поверхность под укупорку не должна иметь дефектов, которые влияют на герметичность; b - овальность диаметров должна быть минимальной и соответствовать требованиям документации по стандартизации на стеклянную упаковку и на укупорочные средства. Диаметры Е и Т должны быть концентрическими относительно друг друга; с - заштрихованный фрагмент поверхности укупорочного средства (диаметра С и высоты Н) показывает позицию крышки в закрытом положении. Диаметр Emax - относится к диаметру укупорочного средства
Примечание - Контур горловины ниже высоты Н и укрепляющее кольцо могут быть произвольными. Между выступом и заштрихованным фрагментом укупорочного средства должен быть достаточный зазор, размер которого зависит от типа горловины и типа укупорочного средства.

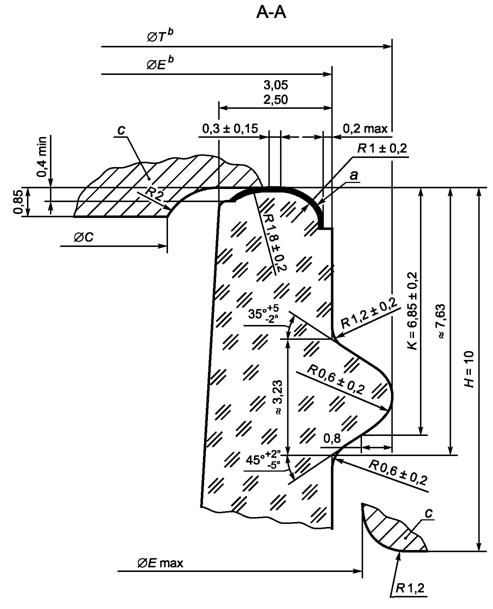

Рисунок 3 - Увеличенный вид сечения А-А
Таблица 1 - Размеры
