ГОСТ Р 8.562-2007 ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МОЩНОСТИ И НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА СИНУСОИДАЛЬНЫХ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ

Утв. Приказом Федерального агентства по техническому регулированию и метрологии от 13 июля 2007 г. N 176-ст
Национальный стандарт РФ ГОСТ Р 8.562-2007
"ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МОЩНОСТИ И НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА СИНУСОИДАЛЬНЫХ ЭЛЕКТРОМАГНИТНЫХ КОЛЕБАНИЙ"

State system for ensuring the uniformity of measurements. State verification schedule for means measuring the power and voltage of electromagnetic waves


Дата введения - 1 апреля 2008 г.

Взамен ГОСТ Р 8.562-96

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения о стандарте

1 Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") Федерального агентства по техническому регулированию и метрологии

2 Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии

3 Утвержден и введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 13 июля 2007 г. N 176-ст

4 Взамен ГОСТ Р 8.562-96

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему [рисунок А.1 (приложение А, вкладка)] для средств измерений (далее - СИ) мощности и напряжения переменного тока синусоидальных электромагнитных колебаний (далее - ЭМК), СИ отношений мощностей и напряжений (далее - ИО) со стандартизованными значениями волновых сопротивлений в диапазоне частот от 3·107 до 37,5·109 Гц, а также в диапазоне от 10 до 3·107 Гц, если их верхние рабочие частоты f > 3·107 Гц.

Стандарт устанавливает порядок передачи размеров единиц мощности - ватта (Вт), напряжения - вольта (В), шкал измерений мощности и напряжения и шкалы отношений мощностей и напряжений (далее - шкала отношений) от государственного первичного эталона и эталонов, заимствованных из других поверочных схем, с помощью вторичных эталонов (далее - ВЭТ) и рабочих эталонов (далее - РЭ) рабочим СИ с указанием погрешностей и основных методов поверки.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 8.381-80 Государственная система обеспечения единства измерений. Эталоны. Способы выражения погрешностей

ГОСТ 8.569-2000 Государственная система обеспечения единства измерений. Ваттметры СВЧ малой мощности диапазона частот 0,02 - 178,6 ГГц. Методика поверки и калибровки

ГОСТ 13317-89 (МЭК 169-15-79, МЭК 169-16-82) Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Первичный эталон

3.1 В качестве государственного первичного эталона единицы мощности (далее - государственный первичный эталон) используют государственный эталон ГЭТ 26-94, в состав которого входит комплекс средств измерений:

- наборы волноводных эталонных ваттметров поглощаемой мощности (далее - ВПМ) и волноводных эталонных ваттметров проходящей мощности (далее - ВПРМ) с сечениями волноводов 35×15; 23×10; 16×8; 11×5,5; 7,2×3,4 мм;

- наборы эталонных коаксиальных ВПМ и ВПРМ с сечением коаксиала 7/3,04 мм;

- вспомогательные и технические средства, средства измерений и обработки результатов измерений.

3.2 Диапазон воспроизводимых значений мощности Р составляет от 2·10-3 до 1·10-2 Вт, отношений К - от 2·10-1 до 1.

3.3 Государственный первичный эталон обеспечивает воспроизведение значения мощности со средним квадратическим относительным отклонением So результата измерений, не превышающим 2·10-4 при десяти независимых наблюдениях, и со средним квадратическим отклонением So(K) результата измерений отношений, не превышающим 2·10-4 при десяти независимых наблюдениях. Неисключенная относительная систематическая погрешность θo для единицы мощности не превышает 4·10-3. Неисключенная систематическая погрешность θo(K) воспроизведения шкалы отношений не превышает 5·10-4. Нестабильность νo эталона за год не более 2·10-3. Нестабильность νo(K) эталонного ИО за год не более 5·10-4.

3.4 Государственный первичный эталон применяют для передачи размеров:

- единицы и шкалы мощности электромагнитных колебаний и шкалы отношений вторичным и рабочим эталонам непосредственным сличением или сличением с помощью эталонов сравнения (далее - ЭС);

- единицы и шкалы напряжения вторичным эталонам ВЭТ 27 методом косвенных измерений с применением РЭ, заимствованных из государственной поверочной схемы для средств измерений полного сопротивления в коаксиальных волноводах поперечных сечений 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне f от 0,02 до 18,00 ГГц [1] с коэффициентом стоячей волны по напряжению КСВН = 1,4.

3.5 Предел допускаемого значения среднего квадратического отклонения (далее - СКО) суммы относительных случайных и неисключенных систематических погрешностей Sε∑o метода и средств передачи ЭС и ВЭТ размера единицы и шкалы мощности, определяемый по ГОСТ 8.381, не более 2·10-3 и 4·10-3 соответственно.

3.6 Предел допускаемого значения СКО суммы относительных случайных и неисключенных систематических погрешностей Sε∑o метода и средств передачи ВЭТ шкалы отношений не более 1·10-3 дБ в диапазоне K от 1·10-2 до 1.

3.7 Предел допускаемого значения СКО суммы относительных случайных и неисключенных систематических погрешностей Sε∑o метода и средств передачи ВЭТ 27 единицы и шкалы напряжений от 0,2·10-2 до 2·10-2.

4 Вторичные эталоны и эталоны сравнения

4.1 В качестве ВЭТ единицы мощности применяют ВПМ и ВПРМ в диапазоне измерений от 1·10-3 до 1·10-2 Вт. Модуль коэффициента отражения Г входа ВПМ не более 0,10. Модуль эффективного коэффициента отражения Гэ выхода ВПРМ не более 0,03.

4.1.1 Предел допускаемых значений доверительных границ относительных погрешностей t∑S∑o (определяемых по ГОСТ 8.381) результата измерений мощности ВЭТ при доверительной вероятности 0,95 не более:

1,2·10-2 для ВПМ;

1,0·10-2 для ВПРМ.

4.1.2 Предел допускаемой нестабильности νo ВЭТ единицы мощности не более 3·10-3 за год.

4.1.3 Вторичные эталоны применяют для поверки (градуировки) РЭ 1-го разряда непосредственным сличением на частотах по ГОСТ 8.569.

4.1.4 При воспроизведении и передаче размеров единицы и шкалы измерений мощности при произвольных частотах пользуются интерполяцией значений частотных коэффициентов эталонных ваттметров на ближайших частотах по ГОСТ 8.569, указанных в свидетельствах о поверке. Закон (формулы) интерполяции и погрешности значений, получаемых интерполяцией, должны быть указаны в эксплуатационных документах на ВЭТ.

4.2 В качестве ЭС единицы мощности применяют ВПМ и ВПРМ в диапазоне измерений от 2·10-3 до 1·10-2 Вт. Модуль Г входа ВПМ не более 0,03. Модуль Гэ выхода ВПРМ не более 0,03.

4.2.1 Предел допускаемого значения среднего квадратического отклонения Sε∑o суммы относительных неисключенных систематических и случайных погрешностей метода передачи размера единицы с помощью ЭС не более 2·10-3.

4.2.2 Предел допускаемой нестабильности ЭС νo не более 2·10-3 за 3 мес.

4.2.3 ЭС применяют для международных сличений и сличений ВЭТ с государственным первичным эталоном на частотах по ГОСТ 8.569.

4.3 В качестве вторичных эталонов шкалы отношений K мощности и напряжений используют термисторные и термоэлектрические ИО поглощаемой и проходящей мощности, преобразователи масштабные фиксированные (далее - ПМФ) и переменные (далее - ПМП) с диапазоном K от 0 до 20 дБ. Модули Г входа и выхода ИО, ПМФ и изменений коэффициента отражения у ПМП не более 0,03.

4.3.1 Предел допускаемых значений доверительных границ t∑S∑o относительных погрешностей при доверительной вероятности 0,95 результата измерений ВЭТ шкалы отношений не более 8·10-3 дБ при частотах f от 0,03 до 37,50 ГГц.

4.3.2 Предел допускаемой нестабильности ВЭТ шкалы отношений за год νo(K) не более 2·10-3 дБ.

4.3.3 ВЭТ шкалы отношений применяют для поверки (градуировки) РЭ отношений мощностей и отношений напряжений 1-го и 2-го разрядов непосредственным сличением или методом прямых измерений.

4.4 В качестве ВЭТ напряжения в коаксиальных трактах в диапазоне 0,03≤f≤18,00 ГГц используют термоэлектрические измерители для диапазона от 0,3 до 3 В. Модуль Г входа первичного преобразователя не более:

0,02 в диапазоне 0,03≤f≤1,50 ГГц;

0,04 в диапазоне 1,50≤f≤4,00 ГГц;

0,06 в диапазоне 4,00 < f≤12,00 ГГц;

0,08 в диапазоне 12,00 < f≤18,00 ГГц.

4.4.1 Предел допускаемых значений доверительных границ t∑S∑o относительных погрешностей результата измерений напряжения вторичными эталонами при доверительной вероятности 0,95 не более:

0,2% - 1,2% в диапазоне 0,03≤f≤1,50 ГГц;

1,0% - 2,0% в диапазоне 1,50 < f≤4,00 ГГц;

2,0% - 3,0% в диапазоне 4,00 < f≤12,00 ГГц;

3,0% - 4,0% в диапазоне 12,00 < f≤18,00 ГГц.

4.4.2 Предел допускаемой нестабильности ВЭТ напряжения νo не более:

1,0% в диапазоне 0,03≤f≤1,50 ГГц;

2,0% в диапазоне 1,50 < f≤18,00 ГГц.

4.4.3 ВЭТ единицы напряжения применяют для поверки РЭ 1-го разряда:

- коаксиальных калибраторов напряжения и проходных вольтметров падающей волны методом прямых измерений;

- широкополосных высокоомных вольтметров непосредственным сличением с помощью тройникового перехода, для которого размер единицы на выходе, обращенном к пробнику высокоомного вольтметра, устанавливают сличением с государственным специальным эталоном единицы электрического напряжения ГЭТ 27.

5 Рабочие эталоны 1-го разряда

5.1 В качестве РЭ мощности 1-го разряда используют ВПМ и ВПРМ в диапазоне от 1·10-3 до 1·10-2 Вт с модулем Г не более 0,10 для ВПМ и модулем Гэ не более 0,03 для ВПРМ.

5.1.1 Предел допускаемых значений доверительных границ относительных погрешностей результатов измерений с учетом их нестабильности при доверительной вероятности 0,95 не более 1,5·10-2 для ВПМ и не более 2,5·10-2 для ВПРМ.

5.1.2 РЭ мощности 1-го разряда применяют для поверки РЭ 2-го разряда и рабочих СИ непосредственным сличением. Поверку в диапазоне значений менее 1·10-3 и более 1·10-2 Вт проводят с использованием ПМФ, метрологические характеристики которых указаны в настоящей поверочной схеме (приложение А).

5.2 В качестве РЭ отношений 1-го разряда используют ИО, ПМФ и ПМП с диапазоном значений и пределами допускаемых доверительных границ относительных погрешностей результатов измерений при доверительной вероятности 0,95 не более:

0,1 дБ для ПМФ в диапазоне от 3 до 30 дБ;

0,005 дБ/1 дБ для ПМП в диапазоне от 1 до 40 дБ;

0,002 дБ/1 дБ для ИО в диапазоне от 0 до 100 дБ при f≤18 ГГц;

0,003 дБ/1 дБ для ИО при 18 < f≤37,5 ГГц.

Модули Г входов и выходов ПМФ и ИО не более 0,06. Изменения модулей Г входов и выходов ПМП не более 0,03.

5.2.1 РЭ отношений 1-го разряда применяют для поверки РЭ отношений 2-го разряда методом прямых измерений или непосредственным сличением.

5.3 В качестве РЭ единицы напряжений 1-го разряда используют:

- калибраторы напряжения коаксиальные (далее - КНК) и проходные вольтметры падающей волны с коаксиальным выходом (далее - ВШК) в диапазоне частот от 3·107 до 18·109 Гц и в диапазоне напряжений от 1·10-1 до 3 В;

- вольтметры широколосные высокоомные (далее - ВШВ) в диапазоне частот от 3·107 до 1,5·109 Гц и в диапазоне напряжений от 1·10-2 до 7 В.

5.3.1 Пределы допускаемых значений доверительных границ относительных погрешностей результатов измерений при доверительной вероятности 0,95 в зависимости от частоты:

от 0,5·10-2 до 5·10-2 для ВШК;

от 0,5·10-2 до 3·10-2 для ВШВ.

6 Рабочие эталоны 2-го разряда

6.1 В качестве РЭ мощности 2-го разряда используют ВПМ в диапазоне от 1·10-5 до 1 Вт и ВПРМ в диапазоне от 1·10-5 до 1·10-2 Вт с модулем Г не более 0,13 для ВПМ и модулем Гэ не более 0,05 для ВПРМ.

6.1.1 Предел допускаемых значений доверительных границ относительных погрешностей результата измерений с учетом их нестабильности при доверительной вероятности 0,95 не более 4·10-2 для ВПМ и не более 3·10-2 для ВПРМ.

6.1.2 РЭ мощности 2-го разряда применяют для поверки рабочих СИ непосредственными сличениями. Поверку в диапазоне менее 1·10-5 и более 1 Вт проводят с использованием ПМФ 2-го разряда, метрологические характеристики которых указаны в настоящей схеме.

6.1.3 При необходимости передачи размера единицы при произвольных частотах пользуются интерполяцией значений частотных коэффициентов на ближайших частотах по ГОСТ 8.569, указанных в свидетельствах о поверке РЭ. Закон (формулы) интерполяции и погрешности значений, получаемых интерполяцией, должны быть указаны в свидетельствах о поверке РЭ.

6.2 В качестве РЭ отношений 2-го разряда используют ИО, ПМФ и ПМП с диапазоном значений и пределами допускаемых доверительных границ относительных погрешностей результатов измерений при доверительной вероятности 0,95:

0,20 дБ для ПМФ в диапазоне от 3 до 40 дБ;

0,15 дБ/10 дБ для ПМП в диапазоне от 1 до 100 дБ;

0,10 дБ/10 дБ для ИО в диапазоне от 0 до 100 дБ.

Модули Г входов и выходов ПМФ и ИО не более 0,10. Изменения модулей Г входов и выходов ПМП не более 0,06.

6.2.1 РЭ отношений 2-го разряда применяют при поверке рабочих СИ мощности, напряжения и отношений непосредственным сличением.

6.3 В качестве РЭ единицы напряжений 2-го разряда используют ВШВ в диапазоне частот от 3·107 до 1,5·109 Гц и в диапазоне напряжений от 1·10-2 до 10 В.

6.3.1 Пределы допускаемых значений доверительных границ относительных погрешностей результатов измерений при доверительной вероятности 0,95 в зависимости от частоты и напряжения от 1·10-2 до 1·10-1.

6.3.2 РЭ единицы напряжений 2-го разряда применяют для поверки рабочих СИ непосредственным сличением при доверительных границах относительной погрешности метода передачи размера единицы от 1·10-3 до 3·10-2.

7 Рабочие средства измерений

7.1 В качестве рабочих СИ мощности электромагнитных колебаний, напряжений переменного тока и отношений используют СИ:

- со стандартизованными по ГОСТ 13317 соединителями;

- с симметричными соединителями для двухпроводных линий;

- с нестандартизованными входными сопротивлениями с высокоомными пробниками.

7.1.1 ВПМ и ВПРМ и (или) их первичные измерительные преобразователи среднего значения мощности непрерывных и модулированных колебаний малого уровня с нормированными погрешностями измерений мощности и значений калибровочных коэффициентов.

7.1.2 ВПМ и ВПРМ среднего значения непрерывных и модулированных колебаний средних и больших уровней.

7.1.3 Измерительные приемники, анализаторы спектра, вольтметры и селективные измерители уровня, широкополосные проходные вольтметры, измерители амплитудно-частотных характеристик, осциллографы с нормируемыми погрешностями измерений мощности и (или) напряжения и (или) отношения мощностей и напряжений.

7.1.4 Измерители отношения мощностей и (или) напряжений с нормируемыми погрешностями измерений отношения мощностей и напряжений, включая измерители отношения мощностей и напряжений многоканальных ваттметров и осциллографов, панорамных измерителей коэффициентов передачи и отражения, измерителей амплитудно-частотных характеристик, широкополосных коаксиальных вольтметров.

7.1.5 Масштабные преобразователи мощности и напряжения, включая делители мощности и напряжения, измерительные усилители, аттенюаторы с нормируемыми погрешностями значений масштабных коэффициентов преобразования.

7.1.6 Измерительные генераторы синусоидальных напряжений переменного тока и мощности электромагнитных колебаний с нормируемыми погрешностями установки выходной мощности и (или) напряжения и (или) их отношений.

7.1.7 Широкополосные высокоомные вольтметры с нестандартизованным входным сопротивлением.

7.2 Отношение пределов допускаемых погрешностей рабочих СИ и рабочих эталонов не должно быть менее двух при отношении случайных погрешностей не менее трех.

Приложение А
(обязательное)

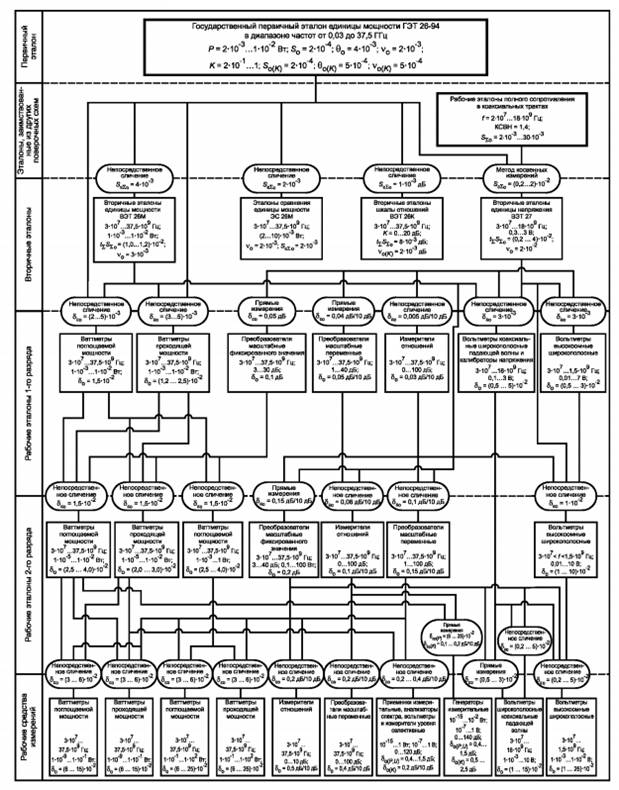

Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний


"Рисунок А.1"

Примечание - δo - предел допускаемых значений доверительных границ относительных погрешностей СИ при доверительной вероятности 0,95; δεo - предел допускаемых значений доверительных границ относительных погрешностей методов поверки при доверительной вероятности 0,95.

Приложение Б
(справочное)

Пояснение терминов, содержащихся в стандарте

Б.1 Использованные в настоящем стандарте определения терминов соответствуют рекомендациям по метрологии [2].

Б.2 Пояснения терминов, специфических для системы обеспечения единства измерений мощности СВЧ, напряжения, отношений мощностей и напряжений, приведены в таблице Б.1.

Таблица Б.1

Термин

Пояснение термина

Примечание, схема измерения

Шкала измерений мощности

Совокупность значений мощности электромагнитного излучения в диапазоне значений мощности и в диапазоне частот, установленных настоящим стандартом

Шкала измерений мощности является двухмерной шкалой отношений:

- одно измерение - значение мощности,

- второе измерение - значение частоты

Шкалы отношений мощностей, отношений напряжений

Совокупность значений безразмерных отношений мощностей KP в диапазоне значений 0≤KP≤1 и отношений напряжений KU в диапазоне значений 0≤KU≤1

Шкалы измерений отношений мощностей и напряжений являются двухмерными абсолютными шкалами:

- одно измерение - значение отношений,

- второе измерение - значение частоты

Воспроизведение единицы мощности СВЧ исходным эталоном

Измерение мощности идеально стабильного неотражающего генератора с помощью эталонного ВПМ

Измеряют мощность, поглощенную эталонным ВПМ

Воспроизведение шкалы отношений мощностей и отношений напряжений

Измерение отношений мощностей К с помощью эталонного ваттметра

Эталонами воспроизводятся различные диапазоны К, увеличивающиеся с понижением разряда эталонов

Воспроизведение единицы напряжения в стандартизованном коаксиальном тракте вторичным эталоном

Измерение напряжения в коаксиальных трактах в установленной определенной плоскости методом косвенных измерений с использованием эталонов мощности и полного сопротивления

Напряжение измеряют оконечным вольтметром - двухполюсником на основе соотношения image002.gif, где ReŻ - реальная (активная) часть модуля полного сопротивления Ż

Непосредственное сличение ВПМ и ВПРМ (без расширения диапазона значений)

Одновременное измерение значений мощности в одной и той же плоскости поперечного сечения передающего тракта сличаемыми ваттметрами

1 - генератор; 2 - ВПРМ; 3 - ВПМ

Непосредственное сличение ВПМ (с расширением диапазона значений)

Одновременное измерение значений мощности сличаемыми ВПМ на выходах делителя мощности с известным коэффициентом масштабного преобразования

1 - генератор; 2 - делитель мощности; 3,4 - сличаемые ВПМ

Непосредственное сличение ВПМ и ВПРМ (с расширением диапазона значений)

Одновременное измерение значений мощности с использованием ПМФ (калиброванного аттенюатора)

1 - генератор; 2 - ВПРМ; 3 - ПМФ (аттенюатор); 4 - ВПМ

Прямые измерения коэффициента масштабного преобразования ПМФ (коэффициента передачи Кпм )

Измерение с помощью ВПМ отношения мощностей на выходе идеально стабильного генератора при отсутствии (P1) и при наличии (P2) между ними ПМФ (калиброванного аттенюатора)

1 - генератор; 2 - ПМФ (аттенюатор);
3 - ВПМ; KПМ=P2/P1

Прямые измерения изменения коэффициента масштабного преобразования ПМП (дифференциального затухания переменного аттенюатора)

Измерение отношения мощностей на выходе ПМП (переменного аттенюатора) с помощью ИО при идеально стабильном генераторе

1 - генератор; 2 - ПМП; 3 - ИО

Непосредственное сличение двух ИО

Одновременное измерение отношения мощностей двумя сличаемыми ИО поглощаемой мощности с использованием ПМФ (делителя мощности)

1 - генератор; 2 - ПМФ (делитель мощности); 3, 4 - сличаемые ИО

Одновременное измерение отношения мощностей двумя сличаемыми ИО поглощаемой и проходящей мощности

1 - генератор; 2, 3 - сличаемые ИО

Одновременное измерение отношения мощностей двумя сличаемыми ИО проходящей мощности

1 - генератор; 2, 3 - сличаемые ИО; 4 - согласованная нагрузка

Прямые измерения мощности (или напряжения) ВПМ (или вольтметром)

-

1 - генератор; 2 - ВПМ или вольтметр

Непосредственное сличение вольтметра и калибратора напряжения с коаксиальными входом и выходом

Одновременное измерение напряжения на выходе и входе сличаемых приборов при их непосредственном соединении

1 - калибратор напряжения; 2 - вольтметр

Непосредственное сличение поверяемого широкополосного высокоомного вольтметра

Сличение широкополосного вольтметра с пробником с другим вольтметром (высокоомным или коаксиальным) с помощью тройникового соединителя, в который включен пробник высокоомного вольтметра

1 - генератор; 2 - тройник; 3, 4 - сличаемые вольтметры

ГЭ - эффективный коэффициент отражения выхода ВПРМ (коэффициент отражения "эквивалентного генератора")

Число, определяющее максимальное изменение отношения показаний ВПРМ к мощности, поглощенной нагрузкой на выходе ВПРМ, при произвольном изменении фазы коэффициента отражения нагрузки в интервале ±180°

image014.gif,

где Pmax, Pmin - максимальные и минимальные показания ВПРМ при неизменной амплитуде напряжения падающей на нагрузку волны;

ГН - коэффициент отражения нагрузки

Сличение с помощью эталона сравнения (ЭС)

Последовательное (поочередное) сличение эталонного и поверяемого ваттметров методом непосредственного сличения с ЭС

1 - генератор; 2 - ЭС; 3, 4 - сличаемые ваттметры

Непосредственное сличение ваттметров СВЧ при расширении диапазона измерений

Непосредственное сличение с применением эталона отношений


1 - генератор; 2 - делитель с известным K; 3, 4 - поверяемый и эталонный ВПМ


1 - генератор; 2 - делитель с известным K (аттенюатор); 3 - ВПРМ (поверяемый или эталонный); 4 - ВПМ (эталонный или поверяемый)

Метод прямых измерений при поверке ИО как рабочего средства измерений

Измерение поверяемым ИО коэффициента масштабного преобразования К рабочего эталона - ПМП и ПМФ

В частном случае - определение линейности ИО

Библиография

[1]

МИ 1700-87

Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот 0,02...18,00 ГГц

[2]

РМГ 29-99

Государственная система обеспечения единства измерений. Метрология. Основные термины и определения

Последние добавленные документы

Самые популярные документы

Яндекс.Метрика
