ГОСТ 11326.75-79 КАБЕЛЬ РАДИОЧАСТОТНЫЙ МАРКИ РК 75-1-21. ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 11326.75-79 КАБЕЛЬ РАДИОЧАСТОТНЫЙ МАРКИ РК 75-1-21. ТЕХНИЧЕСКИЕ УСЛОВИЯ

Утв. Постановлением Государственного комитета СССР по стандартам от 30 августа 1979 г. N 3311
Межгосударственный стандарт ГОСТ 11326.75-79
"КАБЕЛЬ РАДИОЧАСТОТНЫЙ МАРКИ РК 75-1-21. ТЕХНИЧЕСКИЕ УСЛОВИЯ"

Radio-frequency cable, type PK 75-1-21. Specifications

Дата введения - 1 января 1981 г.

Взамен ГОСТ 11326.75-71

Настоящий стандарт распространяется на радиочастотный кабель марки РК 75-1-21.

Кабель должен удовлетворять требованиям ГОСТ 11326.0-78 и требованиям настоящего стандарта.

(Измененная редакция, Изм. N 1, 2).

1. Технические требования

1.1. Требования к конструкции

1.1.1. Конструктивные элементы кабеля и их размеры должны соответствовать указанным на чертеже и в таблице.


Наименование элемента

Конструктивные данные и размеры

1.

Внутренний проводник

Семь посеребренных проволок из сплава БрХЦрК номинальным диаметром 0, 07 мм; номинальный диаметр проводника 0, 21 мм

2.

Изоляция

Сплошная; фторопласт-4МБ; диаметр по изоляции (image002.gif) мм

3.

Внешний проводник

Оплетка из медных посеребренных проволок номинальным диаметром 0, 06 мм; плотность оплетки 85% - 92%; угол оплетки не менее 50° - 60°

4.

Оболочка

Фторопласт-4МБ; наружный диаметр кабеля (image003.gif) мм

(Измененная редакция, Изм. N 3).

1.1.2. Строительная длина кабеля - не менее 25 м. Минимальная длина маломерных отрезков - 3 м.

1.1.3. Внешний вид - по ГОСТ 11326.0-78.

(Введен дополнительно, Изм. N 2).

1.2. Требования к электрическим параметрам

1.2.1. Волновое сопротивление:

- при приемке и поставке - (75±3) Ом;

- на период эксплуатации и хранения - (75±5) Ом.

1.2.2. Коэффициент затухания при частоте 3 ГГц, не более:

- при приемке и поставке - 3, 1 дБ/м;

- на период эксплуатации и хранения - 4 дБ/м.

1.2.1, 1.2.2. (Измененная редакция, Изм. N 2, 3).

1.2.3 Сопротивление связи - не более 320 мОм/м.

1.2.4 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц - не менее 0, 5 кВ.

1.2.5 Испытательное напряжение частоты 50 Гц изоляции - 1 кВ.

1.3. Требования к стойкости при механических воздействиях

1.3.1. Кабель должен быть механически прочным и стойким к воздействию нагрузок, приведенных ниже.

1.3.1.1 Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц - с ускорением до 400 м/с2 (40 g).

1.3.1.2 Ударные нагрузки:

- многократные - с ускорением до 1500 м/с2 (150 g);

- одиночные - с ускорением до 10000 м/с2 (1000 g).

1.3.1.3. Линейные нагрузки - с ускорением до 5000 м/с2 (500 g).

1.3.1.1 - 1.3.1.3.

(Измененная редакция, Изм. N 2).

1.4. Требования к стойкости при климатических воздействиях

1.4.1. Кабель должен быть стойким к климатическим воздействиям, приведенным ниже.

1.4.1.1 Максимальная допустимая температура при эксплуатации (теплостойкость) - 200°С.

(Измененная редакция, Изм. N 2).

1.4.1.2. Минимальная допустимая температура при эксплуатации (холодостойкость):

- при приемке и поставке в фиксированном состоянии - минус 60°С, при изгибах - минус 60°С;

- на период эксплуатации и хранения в фиксированном состоянии - минус 60°С, при изгибах - минус 40°С.

1.4.1.3. Смена температур - от минус 60°С до плюс 200°С.

1.4.1.4. Пониженное атмосферное давление - до 0, 67 кПа (5 мм рт. ст.).

1.4.1.5. Повышенное атмосферное давление - до 300 кПа (3 кгс/см2).

1.4.1.6. Относительная влажность воздуха - до 98% при температуре до 35°С (степень жесткости X).

1.4.1.5, 1.4.1.6. (Измененная редакция, Изм. N 2).

1.4.1.7. Иней с последующим оттаиванием.

1.4.1.8. Солнечная радиация.

1.4.1.9. Соляной туман.

1.4.1.10. Плесневые грибы.

1.4.1.11. Минеральное масло, соленая вода, бензин.

1.4.1.12. Динамическое воздействие пыли.

1.5. Требования к надежности

1.5.1. Минимальная наработка - 10000 ч.

(Измененная редакция, Изм. N 1).

1.5.2. Срок службы кабеля - 20 лет.

1.5.3. Срок сохраняемости - 20 лет.

1.5.2, 1.5.3. (Измененная редакция, Изм, N 1, 2).

1.6. Дополнительные характеристики и параметры приведены в приложении.

2. Правила приемки

2.1. Правила приемки должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

2.2. Приемосдаточные испытания должны быть проведены на соответствие требованиям пп. 11, 1.2.1, 1.2.5.

2.3. Периодические испытания должны быть проведены на соответствие требованиям пп. 1.2.2, 1.2.4, 1.4.1.1 - 1.4.1.3.

2.4. Нормы и предельные отклонения на период эксплуатации и хранения (пп. 1.2.1, 1.2.2, 1.4.1.2) контролируют при испытаниях на надежность.

2.5. (Исключен, Изм. N 2).

3. Методы испытаний

3.1. Методы испытаний должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

3.2. Испытание на холодостойкость (п. 1.4.1.2) должно быть проведено с последующим изгибом.

3.3. При испытании на стойкость к воздействию минерального масла, соленой воды, бензина (п. 1.4.1.11) испытательное напряжение оболочки должно быть 1 кВ.

4. Упаковка, маркировка, транспортирование и хранение

4.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 11326.0-78.

5. Указания по эксплуатации

5.1. Минимальный радиус изгиба:

- при транспортировании и хранении - 20 мм;

- при монтаже при температуре 5°С и выше - 10 мм, ниже 5°С - 20 мм.

5.2. При нагреве фторопласта-4 выше 250°С и фторопласта-4МБ выше 200°С выделяются токсичные газы. Должны быть приняты меры, исключающие их воздействие.

6. Гарантии изготовителя

6.1. Гарантии изготовителя - по ГОСТ 11326.0-78.

Приложение
Справочное

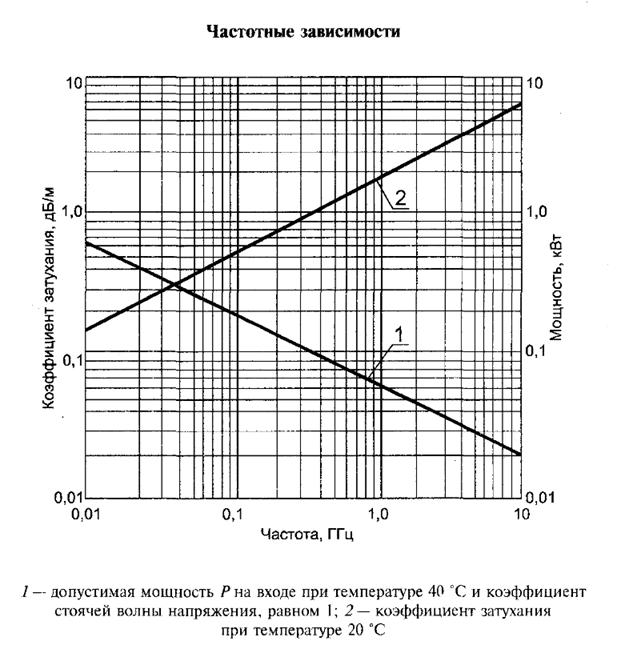

Характеристики и параметры кабеля

Электрическая емкость, пФ/м ................................ 63

Коэффициент укорочения длины волны ......................... 1, 44

Электрическое сопротивление изоляции, ТОм·м, не менее ..... 5

Расчетная масса 1 км кабеля, кг ........................... 6, 85

95-процентный ресурс, ч .................................. 15000


Приложение. (Измененная редакция, Изм. N 2, 3).
