ГОСТ 28983-91 (ИСО 4510-1-87) МАШИНЫ ЗЕМЛЕРОЙНЫЕ. ИНСТРУМЕНТ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ. Часть 1. ИНСТРУМЕНТ ДЛЯ УХОДА И РЕГУЛИРОВКИ

Earth-moving machinery. Service tools. Part 1. Common maintenance and adjustment tools

Дата введения 1 января 1992 г.

Настоящий стандарт устанавливает в качестве руководства комплекты ручных инструментов общего назначения для проведения в эксплуатационных условиях текущего ухода и регулировки землеройных машин по ГОСТ 28764.

Изготовители должны выбирать из перечня, приведенного в табл. 1, соответствующие инструменты для текущего ухода и регулировки и указывать в соответствующих эксплуатационных документах по ГОСТ 2.601 типы инструментов, которые следует применять при выполнении этих работ.

Требования настоящего стандарта являются рекомендуемыми.

Ссылочные нормативно-технические документы приведены в приложении 3.

Метрические и дюймовые размеры, приведенные в табл. 1, не являются эквивалентными, а представляют фактические размеры инструментов метрической и дюймовой номенклатуры, поэтому нельзя автоматически считать дюймовый размер эквивалентным метрическому.

Приложение 1 к настоящему стандарту устанавливает в качестве общего руководства примеры применения ручного инструмента, представленного в табл. 1. Руководство предназначено для выполнения операций по текущему уходу и регулировке машин на рабочей площадке.

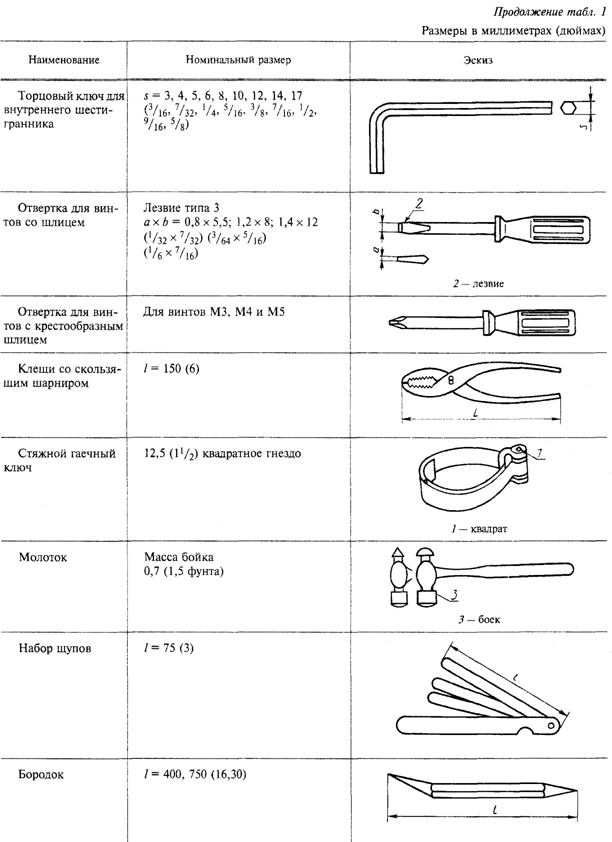

Таблица 1

Размеры в миллиметрах (дюймах)

______________________________

* Гаечный комбинированный ключ можно заменить гаечным двусторонним ключом с открытым зевом или двусторонним торцовым ключом указанных размеров s.

** Манометр применяют для колесных машин. Он может иметь двойную шкалу, например в мегапаскалях и барах (1 бар = 10(5) Па = 10(5) Н/м2 или в фунтах на квадратный дюйм, если в данной стране используют эти единицы).

*** Целесообразно использовать инструменты с постоянным размером зева. Разводной гаечный ключ следует применять, если отсутствуют инструменты с конкретным размером зева.

Примечания:

1. Для спускных пробок с квадратным гнездом следует применять рукоятку с квадратной головкой размером 12, 5 или 20 мм.

2. Приведенные в табл. 1 размеры инструмента в дюймах - справочные.

Приложение 1
Рекомендуемое

Для обеспечения нормальных условий эксплуатации землеройных машин необходимо проводить их смазывание, контроль и регулировку перед началом, во время и после окончания работы.

В табл. 2 приведены указания по применению основных инструментов при обслуживании систем и агрегатов машины.

Таблица 2

Система или агрегат

Место обслуживания

Вручную*

Комбинированный гаечный ключ**

Односторонний гаечный ключ

Торцовый ключ и рукоятки**

Торцовый ключ для внутреннего шестигранника

Отвертка

Клещи со скользящим шарниром

Стяжной гаечный ключ

Молоток

Набор щупов

Бородок

Солидолонагнетатель

Манометр шинный

Разводной гаечный ключ***

Торцовый динамометрический ключ

Приспособление для зачистки аккумуляторных клемм

Динамометр для измерения натяжения ремня

Двигатель

Масло двигателя

Х

Х

Водяной и топливный насосы

X

X

X

Х

Фильтрующий элемент

X

X

X

Х

X

Болт и гайка (относящиеся к впускному и выпускному коллекторам, турбонаддуву, воздухоочистителю)

Х

X

Регулировка клапанов

Х

X

Х

Контрольно-измерительные приборы

Тахометр двигателя

X

X

Спидометр

Х

X

Амперметр

Х

Термометр

Х

Манометр

X

Системы охлаждения, подачи воздуха и подачи топлива

Система подачи топлива

Х

Х

Радиатор

X

X

X

Головка цилиндров и блок цилиндров

X

X

Воздухоочиститель

X

X

Фильтрующий элемент (основной и дополнительный)

X

X

X

Форсунка

X

X

Ремень вентилятора

X

X

X

X

Электрооборудование

Аккумуляторная батарея

X

X

X

X

Световые приборы

X

Х

X

X

Система пуска

Х

X

X

Генератор

X

X

Регулятор

X

X

Х

Трансмиссия (включая управление рабочими органами)

Сцепление

Х

Х

Х

Х

Х

Х

Коробка передач

X

X

X

Управление поворотом

X

X

X

X

Конечная передача

X

X

Х

X

X

Универсальный шарнир

X

X

X

X

X

Агрегаты гидросистемы

X

X

X

X

X

Органы управления

Орган управления двигателем

X

X

Орган управления поворотом

X

X

Тормоз

X

X

Ходовая часть

Поддерживающий каток

X

X

Х

X

Опорный каток

X

X

X

X

Направляющее колесо

X

X

Х

X

Башмак гусеницы

X

X

X

Главная рессора

X

X

X

Устройство регулировки натяжения гусеницы:

- механического типа

X

X

Х

- гидравлического типа

X

X

Шина

X

X

X
