Национальный стандарт РФ ГОСТ Р ИСО 2009-2013
"ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ СО ШЛИЦЕМ. КЛАСС ТОЧНОСТИ А"
(утв. приказом Федерального агентства по техническому регулированию и метрологии от 16 июля 2013 г. N 381-ст)

Slotted countersunk flat head screws - Product grade A

Дата введения - 1 июля 2014 г.

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

1 Область применения

Настоящий стандарт устанавливает характеристики винтов с потайной головкой со шлицем класса точности А с резьбой от М1,6 до М10 включительно.

В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 261, ИСО 888, ИСО 898-1, ИСО 965-2 и ИСО 3506-1.

2 Нормативные ссылки

Следующие нормативные документы необходимо использовать при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок - последнее издание указанного стандарта (включая любые поправки).

ИСО 225 Изделия крепежные. Болты, винты, шпильки и гайки. Символыиобозначенияразмеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and designations of dimensions)

ИСО 261 Резьбы метрические ИСО общего назначения. Общийплан (ISO 261, ISO general purpose metric screw threads - General plan)

ИСО 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винтыишпилькиустановленныхклассовпрочностискрупнымимелкимшагомрезьбы (ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch tread)

ИСО 965-2 Резьбы метрические ИСО общего применения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Среднийклассточности (ISO 965-2, ISO general purpose metric screw threads - Tolerances - Part 2: Limits of sizes for general purpose external and internal screw threads - Medium quality)

ИСО 3269 Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection)

ИСО 3506-1 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винтыишпильки (ISO 3506-1, Mechanical properties of corrosion-resistant stainless-steel fasteners - Part 1: Bolts, screws and studs)

ИСО 4042 Изделиякрепежные. Электролитическиепокрытия (ISO 4042, Fasteners - Electroplated coatings)

ИСО 4759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. КлассыточностиА, ВиС (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, В and C)

ИСО 6157-1 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винтыишпилькиобщегоназначения (ISO 6157-1, Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements)

ИСО 8839 Механические свойства крепежных изделий. Болты, винты, шпилькиигайкиизцветныхметаллов (ISO 8839, Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non-ferrous metals)

ИСО 8992 Изделиякрепежные. Общиетребованиядляболтов, винтов, шпилекигаек (ISO 8992, Fasteners - General requirements for bolts, screws, studs and nuts).

ИСО 10683 Изделиякрепежные. Неэлектролитическиецинк-ламельныепокрытия (ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings)

ИСО 16048 Пассивациякрепежныхизделийизкоррозионно-стойкойнержавеющейстали (ISO 16048, Passivation of corrosion-resistant stainless-steel fasteners)

3 Размеры

Размеры винтов указаны на рисунке 1 и в таблице 1.

Символы и обозначения размеров по ИСО 225.

Диаметр стержня приблизительно равен среднему диаметру резьбы или наружному диаметру резьбы.

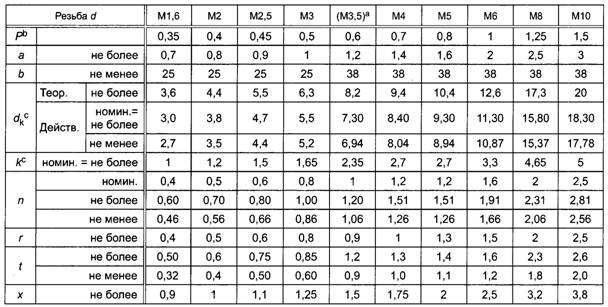

Таблица 1 - Размеры

В миллиметрах


Окончание таблицы 1


4 Технические требования и ссылочные стандарты

Технические требования в соответствии с таблицей 2.

Таблица 2 - Технические требования и ссылочные стандарты

Материал

Сталь

Коррозионно-стойкая сталь

Цветной металл

Общие требования

Обозначение стандарта

ИСО 8992

Резьба

Допуски

6g

Обозначение стандарта

ИСО 261, ИСО 965-2

Механические свойства

Класс прочности

4.8, 5.8

А2-50, А2-70

-

Обозначение стандарта

ИСО 898-1

ИСО 3506-1

ИСО 8839

Допуски

Класс точности

А

Обозначение стандарта

ИСО 4759-1

Отделка - покрытие

Без отделки/покрытия

Требования к электролитическим покрытиям по ИСО 4042

Требования к пассивации по ИСО 16048

Требования к электролитическим покрытиям по ИСО 4042

Требования к неэлектролитическим цинкламельным покрытиям по ИСО 10683

Дополнительные требования, другая отделка или другие покрытия должны быть согласованы между поставщиком и покупателем

Дефекты поверхности

Допустимые дефекты поверхности по ИСО 6157-1

Приемка

Приемочный контроль по ИСО 3269

5 Обозначение

Пример

Винт с потайной головкой со шлицем с резьбой М5, номинальной длиной l=20 мм и класса прочности 4.8 обозначают следующим образом:

Винт с потайной головкой ГОСТ Р ИСО 2009 - М5х20-4.8

Приложение ДА
(обязательное)

Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального стандарта

ИСО 225

-

*

ИСО 261

MOD

ГОСТ 8724-2002 (ИСО 261-98) "Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги"

ИСО 898-1

IDТ

ГОСТ Р ИСО 898-1-2011 "Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы"

ИСО 965-2

-

*

ИСО 3269

IDТ

ГОСТ Р ИСО 3269-2009 "Изделия крепежные. Приемочный контроль"

ИСО 3506-1

IDТ

ГОСТ Р ИСО 3506-1-2009 "Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты. Винты и шпильки"

ИСО 4042

IDТ

ГОСТ Р ИСО 4042-2009 "Изделия крепежные. Электролитические покрытия"

ИСО 4759-1

IDТ

ГОСТ Р ИСО 4759-1-2009 "Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С"

ИСО 6157-1

IDТ

ГОСТ Р ИСО 6157-1-2009 "Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения"

ИСО 8839

IDТ

ГОСТ Р ИСО 8839-2009 "Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов"

ИСО 8992

IDТ

ГОСТ Р ИСО 8992-2011 "Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек"

ИСО 10683

-

*

ИСО 16048

-

*

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

- MOD - модифицированные стандарты;

- IDТ - идентичные стандарты.

Библиография

[1] ISO 888, Bolts, screws and studs - Nominal lengths, and thread lengths for general purpose bolts

[2] ISO 7721, Countersunk head screws - Head configuration and gauging
