Национальный стандарт РФ ГОСТ Р ИСО 4014-2013
"БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ. КЛАССЫ ТОЧНОСТИ А и В"
(утв. приказом Федерального агентства по техническому регулированию и метрологии от 28 августа 2013 г. N 572-ст)

Hexagon head bolts - Product grades A and В

Дата введения - 1 июля 2014 г.
Взамен ГОСТ Р 50796-95 (ИСО 4014-88)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Введение

Международный стандарт ИСО 4014:2011 относится к комплексу стандартов, разработанных ИСО на крепежные изделия с внешним шестигранным приводом. Комплекс стандартов состоит из следующих документов:

a) болты с шестигранной головкой (ИСО 4014, ИСО 4015, ИСО 4016, и ИСО 8765);

b) винты с шестигранной головкой (ИСО 4017, ИСО 4018, ИСО 8676);

c) гайки шестигранные (ИСО 4032, ИСО 4033, ИСО 4034, ИСО 4035, ИСО 4036, ИСО 7040, ИСО 7041, ИСО 7042, ИСО 7719, ИСО 7720, ИСО 8673, ИСО 8674, ИСО 8675, ИСО 10511, ИСО 10512, ИСО 10513);

d) болты с шестигранной головкой и фланцем (ИСО 4162, ИСО 15071 и ИСО 15072);

e) гайки шестигранные с фланцем (ИСО 4161, ИСО 7043, ИСО 7044, ИСО 10663, ИСО 12125, ИСО 12126 и ИСО 21670).

1 Область применения

Настоящий стандарт устанавливает характеристики болтов с шестигранной головкой с резьбой от М1,6 до М64 включительно, класса точности А для резьбы от М1,6 до М24 и номинальных длин до 10d или 150 мм включительно, выбирая меньшее значение, и класса точности В для резьбы свыше М24 или номинальных длин свыше 10d или 150 мм, выбирая меньшее значение.

В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 724, ИСО 888, ИСО 898-1, ИСО 965-1, ИСО 3506-1, ИСО 4753 и ИСО 4759-1.

2 Нормативные ссылки

Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).

ИСО 225 Изделия крепежные. Болты, винты, шпильки и гайки. Символыиобозначенияразмеров (ISO 225, Fasteners - Bolts, screws, studs and nuts - Symbols and description of dimensions)

ИСО 724 Резьбы метрические ISO общего назначения. Основныеразмеры (ISO 724, ISO general-purpose metric screw threads - Basic dimensions)

ИСО 898-1 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винтыишпилькиустановленныхклассовпрочностискрупнымимелкимшагомрезьбы (ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs with specified property classes - Coarse thread and fine pitch tread)

ИСО 965-1 Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципыиосновныеданные (ISO 965-2, ISO general-purpose metric screw threads - Tolerances - Part 1: Principles and basic data)

ИСО 3269 Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners - Acceptance inspection)

ИСО 3506-1 Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винтыишпильки (ISO 3506-1, Mechanical properties of corrosion-resistant stainless-steel fasteners - Part 1: Bolts, screws and studs)

ИСО 4017 Винты с шестигранной головкой. КлассыточностиАиВ (ISO 4017, Hexagon head screws - Product grades A and B)

ИСО 4042 Изделиякрепежные. Электролитическиепокрытия (ISO 4042, Fasteners - Electroplated coatings)

ИСО 4753 Изделиякрепежные. Концыдеталейснаружнойметрическойрезьбой (ISO 4753, Fasteners - Ends of parts with external ISO metric thread)

ИСО 4759-1 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. КлассыА, ВиС (ISO 4759-1, Tolerances for fasteners - Part 1: Bolts, screws, studs and nuts - Product grades A, B and C)

ИСО 6157-1 Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винтыишпилькиобщегоназначения (ISO 6157-1, Fasteners - Surface discontinuities - Part 1: Bolts, screws and studs for general requirements)

ИСО 8839 Механические свойства крепежных изделий. Болты, винты, шпилькиигайкиизцветныхметаллов(ISO 8839, Mechanical properties of fasteners - Bolts, screws, studs and nuts made of non-ferrous metals)

ИСО 8992 Изделиякрепежные. Общиетребованиядляболтов, винтов, шпилекигаек (ISO 8992, Fasteners - General requirements for bolts, screws, studs and nuts)

ИСО 10683 Изделиякрепежные. Неэлектролитическиецинк-ламельныепокрытия (ISO 10683, Fasteners - Non-electrolytically applied zinc flake coatings)

3 Размеры

Размеры болтов указаны на рисунке 1 и в таблицах 1 и 2.

Символы и обозначения размеров по ИСО 225

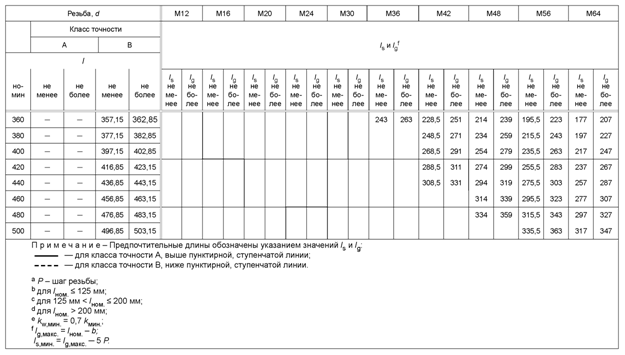

Таблица 1 - Основные резьбы предпочтительного применения

В миллиметрах






Таблица 2 - Дополнительные резьбы ограниченного применения

В миллиметрах





4 Технические требования и ссылочные стандарты

Технические требования в соответствии с таблицей 3.

Таблица 3 - Технические требования и ссылочные стандарты

Материал

Сталь

Коррозионно-стойкая сталь

Цветной металл

Общие требования

Обозначение стандарта

ИСО 8992

Резьба

Допуски

6g

Обозначение стандарта

ИСО 724, ИСО 965-1

Механические свойства

Класс прочности*

d < 3 мм : по согласованию

3 мм≤d≤39 мм:

5.6, 8.8, 9.8, 10.9

d > 39 мм: по согласованию

d≤24 мм: А2-70, А4-70

24 мм

А2-50, А4-50

d >39 мм: по согласованию

Материал по ИСО 8839

Обозначение стандарта

3 мм≤d≤39 мм:

ИСО 898-1

d < 3 мм и d > 39: по согласованию

d≤39 мм: ИСО 3506-1 d > 39 мм: по согласованию

Допуски

Класс точности

Для d≤24 мм и l≤10d или 150 мм**:А

Для d > 24 мм или l > 10d или 150 мм**:В

Обозначение стандарта

ИСО 4759-1

Отделка - покрытие

Без покрытия

Без отделки

Без отделки

Требования к электролитическим покрытиям по ИСО 4042

Требования к электролитическим покрытиям по ИСО 4042

Требования к неэлектролитическим цинк-ламельным покрытиям по ИСО 10683

Дополнительные требования или другая отделка или покрытие должны быть согласованы между поставщиком и заказчиком

Дефекты поверхности

Допустимые дефекты поверхности по ИСО 6157-1

-

-

Приемка

Приемочный контроль по ИСО 3269

* Другие классы прочности установлены в ИСО 898-1 для сталей и в ИСО 3506-1 для коррозионно-стойких сталей, соответственно.

** Выбирать меньшее значение

5 Обозначение

Пример - Болт с шестигранной головкой с резьбой М12, номинальной длиной l = 80 мм и класса прочности 8.8 обозначают следующим образом:

Болт с шестигранной головкой ГОСТ Р ИСО 4014 - М12 х 80-8.8

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации и действующим в этом качестве межгосударственным стандартам

Таблица ДА. 1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального, межгосударственного стандарта

ИСО 225

-

*

ИСО 724

MOD

ГОСТ 24705-2004 (ИСО 724:1993) "Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры"

ИСО 898-1

IDT

ГОСТ Р ИСО 898-1-2011 "Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы"

ИСО 965-1

MOD

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) "Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором"

ИСО 3269

IDT

ГОСТ Р ИСО 3269-2009 "Изделия крепежные. Приемочный контроль"

ИСО 3506-1

IDT

ГОСТ Р ИСО 3506-1-2009 "Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты. Винты и шпильки"

ИСО 4017

IDT

ГОСТ Р ИСО 4017-2013 "Винты с шестигранной головкой. Классы точности А и В"

ИСО 4042

IDT

ГОСТ Р ИСО 4042-2009 "Изделия крепежные. Электролитические покрытия"

ИСО 4753

MOD

ГОСТ 12414-94 "Концы болтов, винтов и шпилек. Размеры"

ИСО 4759-1

IDT

ГОСТ Р ИСО 4759-1-2009 "Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С"

ИСО 6157-1

IDT

ГОСТ Р ИСО 6157-1-2009 "Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения"

ИСО 8839

IDT

ГОСТ Р ИСО 8839-2009 "Механические свойства крепежных изделий. Болты, винты, шпильки и гайки из цветных металлов"

ИСО 8992

IDT

ГОСТ Р ИСО 8992-2011 "Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек"

ИСО 10683

-

*

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

- IDT - идентичные стандарты;

- MOD - модифицированные стандарты.

Библиография

[1]

ISO 888, Bolts, screws and studs - Nominal lengths and thread lengths for general purpose bolts

[2]

ISO 4015, Hexagon head bolts - Product grade B - Reduced shank (shank diameter approximately equal to pitch diameter)

[3]

ISO 4016, Hexagon head bolts - Product grade C

[4]

ISO 4018, Hexagon head screws - Product grade C

[5]

ISO 4032, Hexagon nuts, style 1 - Product grades A and B

[6]

ISO 4033, Hexagon nuts, style 2 - Product grades A and B

[7]

ISO 4034, Hexagon nuts - Product grade C

[8]

ISO 4035, Hexagon thin nuts (chamfered) - Product grades A and B

[9]

ISO 4036, Hexagon thin nuts (unchamfered) - Product grade B

[10]

ISO 4161, Hexagon nuts with flange - Coarse thread

[11]

ISO 4162, Hexagon flange bolts - Small series

[12]

ISO 7040, Prevailing torque type hexagon nuts (with non-metallic insert), style 1 - Property classes 5, 8 and 10

[13]

ISO 7041, Prevailing torque type hexagon nuts (with non-metallic insert), style 2 - Property classes 9 and 12

[14]

ISO 7042, Prevailing torque type all-metal hexagon nuts, style 2 - Property classes 5, 8, 10 and 12

[15]

ISO 7043, Prevailing torque type hexagon nuts with flange (with non-metallic insert) - Product grades A and B

[16]

ISO 7044, Prevailing torque type all-metal hexagon nuts with flange - Product grades A and B

[17]

ISO 7719, Prevailing torque type all-metal hexagon nuts, style 1 - Property classes 5, 8 and 10

[18]

ISO 7720, Prevailing torque type all-metal hexagon nuts, style 2 - Property class 9

[19]

ISO 8673, Hexagon nuts, style 1, with metric fine pitch thread - Product grades A and B

[20]

ISO 8674, Hexagon nuts, style 2, with metric fine pitch thread - Product grades A and B

[21]

ISO 8675, Hexagon thin nuts (chamfered) with metric fine pitch thread - Product grades A and B

[22]

ISO 8676, Hexagon head screws with metric fine pitch thread - Product grades A and B

[23]

ISO 8765, Hexagon head bolts with metric fine pitch thread - Product grades A and B

[24]

ISO 10511, Prevailing torque type hexagon thin nuts (with non-metallic insert)

[25]

ISO 10512, Prevailing torque type hexagon nuts (with non-metallic insert), style 1, with metric fine pitch thread - Property classes 6, 8 and 10

[26]

ISO 10513, Prevailing torque type all-metal hexagon nuts, style 2, with metric fine pitch thread - Property classes 8, 10 and 12

[27]

ISO 10663, Hexagon nuts with flange - Fine pitch thread

[28]

ISO 12125, Prevailing torque type hexagon nuts with flange (with non-metallic insert) with metric fine pitch thread - Product grades A and B

[29]

ISO 12126, Prevailing torque type all-metal hexagon nuts with flange with metric fine pitch thread - Product grades A and B

[30]

ISO 15071, Hexagon bolts with flange - Small series - Product grade A

[31]

ISO 15072, Hexagon bolts with flange with metric fine pitch

[32]

ISO 21670, Hexagon weld nuts with flange
