"ИЗМЕРЕНИЕ ЭЛЕКТРОМАГНИТНЫХ ПОЛЕЙ В ДИАПАЗОНЕ 10 кГц - 300 ГГц НА РАБОЧИХ МЕСТАХ"

Методические указания по методам контроля МУК-4.3.4107-24

Дата введения - 25 марта 2025 года

1. Разработаны ФБУН "Северо-Западный научный центр гигиены и общественного здоровья" Роспотребнадзора (Р.В. Бузинов, Никитина В.Н., Калинина Н.И., Дубровская Е.Н., Плеханов В.П.); ФБУН "Федеральный научный центр гигиены им. Ф.Ф. Эрисмана" Роспотребнадзора (Синицына О.О., Егорова А.М., Газиева Т.Н., Турдыев Р.В., Баранов И.А.).

2. Утверждены руководителем Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, Главным государственным санитарным врачом Российской Федерации А.Ю. Поповой "25" декабря 2024 г.

3. Введены впервые.

I. Область применения и общие положения

1.1. Настоящие методические указания по методам контроля (далее - МУК) описывают порядок и условия проведения измерений электромагнитных полей (далее - ЭМП) диапазона 10 кГц - 300 ГГц на рабочих местах в помещениях производственных и общественных зданий, на открытой территории.

1.2. Настоящие МУК применяются при:

- осуществлении федерального государственного санитарно-эпидемиологического контроля (надзора);

- проведении производственного контроля ¹, специальной оценки условий труда ²;

- вводе в действие новых установок; внесении изменений в конструкцию, размещение и режим работы действующих установок; после проведения ремонтных работ, которые могут сопровождаться изменением излучаемой мощности; внесении изменений в средства защиты от ЭМП.

--------------------------------

¹ Главы 1, 2 СП 2.2.3670-20 "Санитарно-эпидемиологические требования к условиям труда", утвержденных постановлением Главного государственного санитарного врача Российской Федерации от 02.12.2020 N 40 (зарегистрировано Минюстом России 29.12.2020, регистрационный N 61893).

² Приказ Минтруда России от 21.11.2023 N 817н "Об утверждении Методики проведения специальной оценки условий труда, Классификатора вредных и (или) опасных производственных факторов, формы отчета о проведении специальной оценки условий труда и инструкции по ее заполнению" (зарегистрирован Минюстом России 30.11.2023, регистрационный N 76179).

1.3. МУК не распространяются на проведение измерений на рабочих местах в транспортных средствах и от радиостанций сухопутной подвижной связи.

Не подлежат контролю используемые в условиях производства источники ЭМП, если они не работают на открытый волновод, антенну или другой элемент, предназначенный для излучения в пространство, и их максимальная мощность, согласно паспортным данным, не превышает:

- 5,0 Вт - в диапазоне частот 30 кГц - 3 МГц;

- 2,0 Вт - в диапазоне частот 3 МГц - 30 МГц;

- 0,2 Вт в диапазоне частот 30 МГц - 300 ГГц.

1.4. МУК предназначены для Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека, а также могут быть использованы организациями, аккредитованными в установленном порядке ³.

--------------------------------

³ Федеральный закон Российской Федерации от 28.12.2013 N 412-ФЗ "Об аккредитации в национальной системе аккредитации".

1.5. МУК носят рекомендательный характер.

II. Средства измерения

2.1. Для проведения измерений уровней ЭМП используются средства измерения (далее - СИ), утвержденного типа ⁴, имеющие сведения о поверке.

--------------------------------

⁴ Статья 9 Федерального закона от 26.06.2008 N 102-ФЗ "Об обеспечении единства измерений" (далее - Федеральный закон от 26.06.2008 N 102-ФЗ).

2.2. Для измерения используются средства, позволяющие с достаточной степенью точности оценить уровни напряженности электрических полей (далее - ЭП), магнитных полей (далее - МП) и плотности потока энергии (далее - ППЭ) ЭМП. Пределы допускаемой погрешности измерений устанавливаются в соответствии с законодательством Российской Федерации ⁵.

--------------------------------

⁵ Постановление Правительства Российской Федерации от 16.11.2020 N 1847 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений".

2.3. Эксплуатация СИ ЭМП должна соответствовать документации на СИ и учитывать параметры окружающей среды.

2.4. Для измерения интенсивности ЭМП в диапазоне частот 10 кГц - 300 МГц применяются СИ, предназначенные для определения среднеквадратического значения напряженности ЭП и (или) МП.

2.5. Для измерения уровней ЭМП в диапазоне частот 300 МГц - 300 ГГц используются СИ, предназначенные для определения значений ППЭ.

2.6. В случае импульсного излучения используются СИ, предназначенные для регистрации уровней ЭМП соответствующей длительности импульса и частоты его следования, в соответствии с руководством по эксплуатации СИ.

III. Условия проведения измерений

3.1. Подготовительный этап проведения измерений ЭМП включает изучение технологического процесса, технических характеристик излучающего оборудования, режимов его работы, предоставляемых заказчиком, размещения рабочего места, выбор СИ.

3.2. Прямые измерения ЭМП выполняют в соответствии с методикой, изложенной в эксплуатационной документации на СИ.

3.3. Измерения ЭМП на постоянных рабочих местах проводятся в зонах пребывания работника в помещениях и на открытой территории.

Измерения ЭМП на непостоянных рабочих местах проводят во всех рабочих зонах, в которых работник выполняет свои трудовые обязанности.

Контрольные точки располагаются в местах фактического местонахождения работника при выполнении рабочих операций. На рабочих местах объем измерений (количество контрольных точек) определяется экспертом, осуществляющим гигиеническую оценку условий труда, исходя из особенностей технологического процесса.

3.4. Измерения уровней ЭМП на рабочих местах осуществляются после выведения работника из зоны контроля. При невозможности выполнения данного требования в протоколе измерений делается специальная отметка. Лицо, проводящее измерения, не должно находиться между источником излучения и измерительной антенной ⁶.

--------------------------------

⁶ ГОСТ 12.1.006-84 "Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля", введенный постановлением Госстандарта СССР от 29.11.1984 N 4034.

3.5. Измерения проводятся при температуре, относительной влажности и атмосферном давлении, соответствующих рабочим параметрам СИ, указанных в руководствах по эксплуатации. При наличии атмосферных осадков измерения на открытой территории не проводятся.

3.6. При наличии на рабочем месте нескольких источников ЭМП, для которых установлены различные предельно допустимые уровни (далее - ПДУ), для проведения измерений применяются селективные СИ или широкополосным СИ измеряются излучения отдельно от каждого из источников при выключенных остальных. В случае невозможности отключения иных источников ЭМП измерения проводятся селективными СИ.

При наличии на рабочем месте нескольких источников ЭМП, для которых установлены одни и те же ПДУ, для проведения измерений применяются селективные СИ или измерения проводятся широкополосными СИ последовательно на частоте работы каждого источника ЭМП.

3.7. В случае, если источник ЭМП имеет несколько режимов работы с разными параметрами излучения, то измерения проводятся в каждом режиме при максимальной используемой мощности источника.

В случае измерения при неполной излучаемой мощности делается пересчет до уровней максимального значения путем умножения измеренных значений на отношение по формуле (1):

W_max/W, (1)

где W_max - максимальная используемая мощность, Вт;

W - мощность при проведении измерений, Вт.

3.8. При проведении измерений в антенных полях радиоэлектронных средств (далее - РЭС) учитывается характер излучения (непрерывный, импульсный, прерывистый, обусловленный вращением антенны или диаграммы направленности).

3.9. По результатам измерений оформляется протокол. Перечень рекомендуемой информации, включаемой в протокол, представлен в приложении 1 к настоящим МУК.

3.10. Результаты измерений уровней ЭМП представляются с указанием расширенной неопределенности измерений при уровне доверия не менее 95% ⁷. Расчет представлен в приложении 2 к настоящим МУК.

--------------------------------

⁷ ГОСТ 34100.1-2017 "Неопределенность измерения. Часть 1. Введение в руководства по выражению неопределенности измерения", введенный приказом Росстандарта от 12.09.2017 N 1064-ст; ГОСТ 34100.3-2017 "Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения", введенный приказом Росстандарта от 12.09.2017 N 1065 ст.

3.11. При необходимости проведения измерения от антенн РЭС, где прогнозируемый уровень ЭМП может превышать ПДУ, используются средства индивидуальной защиты (защитные костюмы, очки).

IV. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ

4.1. Измерения проводятся на высоте 0,5; 1,0 и 1,7 м (± 0,05 м) (рабочая поза "стоя") и на высоте 0,5; 1,0 и 1,4 м (± 0,05 м) (рабочая поза "сидя") от опорной поверхности, а также, в точке наибольшего приближения работающего к источнику ЭМП.

4.2. На каждой из высот выполняется не менее 4 последовательных измерений уровней ЭМП ⁸. Разность между измеренными на каждой высоте максимальным и минимальным значениями не должна отличаться более чем на 20% от их среднего значения. При невыполнении данного условия необходимо проверить исправность СИ, исключить возможное влияние любых источников помех на точность измерений и выполнить измерения повторно.

--------------------------------

⁸ Глава 3 ГОСТ Р 8.736-2011 "Измерения прямые многократные. Методы обработки результатов измерений. Основные положения", введенного приказом Росстандарта от 13.12.2011 N 1045-ст.

4.3. Продолжительность каждого измерения уровней ЭМП составляет не менее 1 минуты. Из измеренных средних (усредненных) значений ЭМП вычисляется среднее арифметическое на каждой высоте. Определяющим является максимальное из средних арифметических значений уровней ЭП и МП, ППЭ ЭМП.

4.4. Контроль интенсивности ЭМП в случае локального облучения рук работника следует дополнительно проводить на уровне кистей, середины предплечья, середины плеча.

4.5. Результаты измерений уровней ЭМП в диапазоне частот 30 кГц - 300 ГГц используются при расчете энергетической экспозиции ЭМП на рабочих местах ⁹.

--------------------------------

⁹ Пункты 49, 50 СанПиН 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания", утвержденных постановлением Главного государственного санитарного врача Российской Федерации от 28.01.2021 N 2 (зарегистрировано Минюстом России 29.01.2021, регистрационный N 62296), с изменениями, внесенными постановлением Главного государственного санитарного врача Российской Федерации от 30.12.2022 N 24 (зарегистрировано Минюстом России 09.03.2023, регистрационный N 72558).

4.6. Измерение ППЭ от антенн радиолокационных станций (далее - РЛС) проводится при фиксированной антенне с использованием СИ, предназначенных для определения импульсных ЭМП.

4.7. Измерения уровней ЭМП, создаваемых вращающимися или сканирующими антеннами, осуществляется на рабочих местах и местах временного пребывания персонала при всех рабочих значениях углах наклона антенн. В случае невозможности соблюдения этого требования - при наихудших прогнозируемых условиях.

4.8. При измерении фиксируется положение основного луча антенны РЛС и путем медленного перемещения с СИ по площадке находят максимальные значения уровней ЭМП.

4.9. При измерениях, в зависимости от расположения рабочего места, учитывается электромагнитное излучение главных, боковых и задних лепестков диаграммы направленности антенны.

4.10. При измерениях ЭМП от антенн РЭС на открытой территории в точках измерения обеспечивается прямая видимость между передающими антеннами средств радиосвязи, радиовещания, радиолокации и антенной СИ. При невозможности выполнения данного требования в протоколе измерений делается специальная отметка.

Приложение 1

к МУК 4.3.4107-24

Рекомендуемая дополнительная информация, включаемая в протокол измерений

1. Объект измерений, адрес размещения.

2. Фамилия, имя, отчество (при наличии) и должность уполномоченного представителя объекта, присутствующего при проведении измерений.

3. Информация о СИ (наименование, тип, диапазон измерений, сведения о поверке, погрешность СИ).

4. Цель проведения измерений.

5. Информация об использованной методике измерений.

6. Сведения об источнике ЭМП: наименование, тип, год выпуска; основные технические характеристики (частота или диапазон частот, режим генерации - непрерывный, импульсный; максимальная и используемая мощность; описание излучающего элемента; сведения о режимах эксплуатации оборудования (штатный или специально организованный режим для проведения измерений).

7. Краткое описание технологического процесса.

8. Параметры окружающей среды в каждой точке проведения измерений.

9. Результаты измерений с указанием точек, единиц измерения, уровней ЭМП (фактические значения), расширенной неопределенности измерений.

10. Схема расположения источников ЭМП с указанием точек измерения.

Приложение 2

к МУК 4.3.4107-24

Алгоритм расчета расширенной неопределенности измерений

1. Расчет расширенной неопределенности измерений выполняют в следующем порядке.

2. По результатам нескольких аналогичных измерений уровней ЭМП, выполненных в одной и той же точке измерения, одним и тем же СИ и по одной и той же методике, вычисляют среднее значение измеренных уровней ЭМП L̅ из n измерений по формуле (2):

. (2)

3. Для полученной серии измерений в данной точке измерения оценивают стандартную неопределенность по типу A (u_A) как среднее арифметическое L̅ из n измерений, связанную с погрешностями методики измерений и влиянием факторов окружающей среды, по формуле (3):

. (3)

4. Оценивают стандартную неопределенность по типу B (u_B), обусловленную инструментальной погрешностью (например, погрешность СИ, погрешность калибровки) (ΔL), по формуле (4):

, (4)

где ΔL - инструментальная погрешность измерений ЭМП, определяется в соответствии с эксплуатационной документацией СИ.

Если инструментальная (приборная погрешность) выражена в процентах, то стандартная неопределенность по типу B (u_B) вычисляется по формуле (5):

, (5)

где ΔL_% - инструментальная погрешность измерений ЭМП, выраженная в процентах, определяется в соответствии с эксплуатационной документацией СИ.

Если инструментальная (приборная) погрешность измерений напряженности электрического или магнитного поля выражена в дБ, то сначала рассчитываются величины приборной погрешности измерений ΔL₊ и ΔL_‒ по формулам (6) и (7):

; (6)

, (7)

где ΔL_dB - инструментальная погрешность измерений напряженности электрического или магнитного поля, выраженная в дБ, определяется в соответствии с эксплуатационной документацией СИ.

Если инструментальная (приборная) погрешность измерений ППЭ выражена в дБ, то сначала рассчитываются величины приборной погрешности измерений ΔL₊ и ΔL_‒ по формулам (8) и (9):

; (8)

, (9)

где ΔL_dB - инструментальная погрешность измерений плотности потока энергии, выраженная в дБ, определяется в соответствии с эксплуатационной документацией СИ.

Далее, рассчитывается стандартная неопределенность по типу B (u_B) для несимметричного диапазона погрешности измерений напряженности электрического и магнитного поля/плотности потока энергии по формуле (10):

. (10)

5. Суммарную стандартную неопределенность (u_C) рассчитывают по формуле (11):

. (11)

6. В качестве расширенной неопределенности измерений U(N) исследуемой величины применяют односторонний или двусторонний интервал охвата усредненного уровня ЭМП (с уровнем доверия N% и коэффициентом охвата k).

Вычисление расширенной неопределенности измерений U(N) выполняют по формуле (12):

U(N) = k×u_c, (12)

где k - коэффициент охвата, значение которого зависит от распределения возможных значений измеряемой величины и уровня доверия N;

u_c - суммарная стандартная неопределенность измерений.

7. Значение коэффициента охвата принимается в зависимости от цели измерений и от вида интервала (односторонний или двусторонний).

При предположении нормального закона распределения значений измеряемой величины коэффициент охвата для одностороннего интервала составляет k = 1,3 при уровне доверия N = 90%; k = 1,65 при N = 95%.

Для двустороннего интервала коэффициент охвата составляет k = 1,65 при N = 90%; k = 2 при N = 95%; k = 3 при N = 99%.

Для равномерного закона распределения принимают k = 1,65 при N = 95% и k = 1,71 при N = 99%.

При неизвестном распределении принимают коэффициент охвата, равный k = 2.

8. N% расширенный интервал охвата определяют по формуле (13):

L ± U(N). (13)

9. Рекомендуется использовать односторонний интервал для сравнения границы этого интервала с некоторым предельно допустимым значением, в качестве коэффициента охвата k для уровня доверия 95% берут значение k = 1,65.

Пример расчета расширенной неопределенности измерений плотности потока энергии

10. Измерения ППЭ выполнены при нормальных условиях (температура: плюс 21,2 °C, относительная влажность воздуха: 43%, атмосферное давление: 762 мм рт. ст.), использовано СИ с допускаемой основной относительной погрешностью измерений - 2,0 dB или 47,7%. Пределы измерения антенны 0,26 - 100000 мкВт/см². В точке измерения получены следующие результаты средних (усредненных) значений ППЭ (таблица).

Таблица - Результаты измерений ППЭ

Номер измерения	Высота проведения измерений, м
	0,5	1,0	1,4
	ППЭ, мкВт/см2
Измерение N 1	2,1	3,1	4,2
Измерение N 2	2,4	3,1	4,6
Измерение N 3	2,5	3,2	4,8
Измерение N 4	2,2	3,3	4,4
Среднее арифметическое значение уровней ППЭ, мкВт/см2, L̅	2,3	3,2	4,5

Максимальное среднее арифметическое значение определено на высоте 1,4 м: 4,5 мкВт/см².

Перевод значений погрешности измерений СИ из логарифмических единиц (dB) в линейные (%), формулы (8) и (9):

Величина погрешности со знаком (+) равна (формула 8):

ΔL₊ = 10^0,1×2 – 1) = (1,585 – 1) = 0,585.

Величина погрешности со знаком (-) равна (формула 9):

ΔL_‒ = 10^-0,1×2 – 1) = (0,631 – 1) = - 0,369.

11. Вычисление неопределенности для данной точки.

11.1. Вычисляется среднее арифметическое значение ППЭ (формула 2) в данной точке:

.

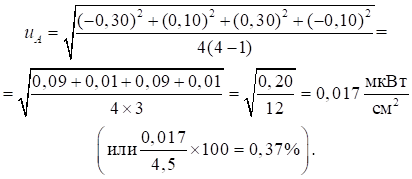

11.2. Вычисляется стандартная неопределенность по типу A (u_A) (формула 3):

11.3. Вычисляется стандартная неопределенность по типу B (u_B) (формула 10), обусловленная приборной погрешностью:

.

11.4. Вычисляется суммарная стандартная неопределенность (u_C) (формула 11):

.

11.5. Вычисляется расширенная неопределенность измерений (U) (формула 12), коэффициент охвата k = 2:

U = 2·1,24 = 2,48 мкВт/см² .

11.6. При одностороннем интервале задаем коэффициент охвата k = 1,65 и вычисляем расширенную неопределенность измерений (формула 12):

U = 1,65·1,24 = 2,05 мкВт/см² (или 2,05/4,5 x 100 = 45,5%).

Таким образом, с учетом расширенной неопределенности оценка среднего значения составит 4,5 ± 2,48 мкВт/см², оценка значения при одностороннем интервале охвата 4,5 + 2,05 мкВт/см².

Аналогичным способом проводится расчет неопределенности измерений для электрических и магнитных полей.

Библиографические ссылки

1. Федеральный закон от 30.03.1999 N 52-ФЗ "О санитарно-эпидемиологическом благополучии населения".

2. Федеральный закон от 28.12.2013 N 412-ФЗ "Об аккредитации в национальной системе аккредитации".

3. Федеральный закон от 26.06.2008 N 102-ФЗ "Об обеспечении единства измерений".

4. Трудовой кодекс Российской Федерации от 30.12.2001 N 197-ФЗ.

5. Постановление Правительства Российской Федерации от 16.11.2020 N 1847 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений".

6. СанПин 1.2.3685-21 "Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания".

7. СП 2.2.3670-20 "Санитарно-эпидемиологические требования к условиям труда".

8. СП 2.5.3650-20 "Санитарно-эпидемиологические требования к отдельным видам транспорта и объектам транспортной инфраструктуры".

9. Р 2.2.2006-05 "Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация условий труда".

10. МУК 4.3.3830-22 "Определение уровней электромагнитного поля, создаваемого излучающими техническими средствами телевидения, ЧМ радиовещания и базовых станций сухопутной подвижной радиосвязи".

11. МР 2.2.0244-21 "Методические рекомендации по обеспечению санитарно-эпидемиологических требований к условиям труда".

12. ГОСТ 12.1.006-84 "Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля".

13. ГОСТ Р 8.736-2011 "Измерения прямые многократные. Методы обработки результатов измерений. Основные положения (с Поправкой)".

14. ГОСТ 34100.1-2017 "Неопределенность измерения. Часть 1. Введение в руководства по выражению неопределенности измерения".

15. ГОСТ 34100.3-2017 "Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения".

16. ГОСТ Р ИСО 10576-1-2006 "Статистические методы. Руководство по оценке соответствия установленным требованиям. Часть 1. Общие принципы".

17. ГОСТ Р 52003-2003 "Уровни разукрупнения радиоэлектронных средств. Термины и определения".

Справочная информация

В настоящих МУК используются следующие термины и определения:
