ГОСТ Р ИСО 6947-2022 СВАРКА И РОДСТВЕННЫЕ ПРОЦЕССЫ. ПОЛОЖЕНИЯ ПРИ СВАРКЕ

Утв. и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2022 г. N 548-ст

Welding and allied processes. Welding positions

(ISO 6947:2019, IDT)

ОКС 25.160.40

Дата введения - 1 сентября 2022 года

Взамен ГОСТ Р ИСО 6947-2017

Предисловие

1 ПОДГОТОВЛЕН Саморегулируемой организацией Ассоциация "Национальное Агентство Контроля Сварки" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2022 г. N 548-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 6947:2019 "Сварка и родственные процессы. Положения при сварке" (ISO 6947:2019 "Welding and allied processes - Welding positions", IDT).

Международный стандарт разработан Техническим комитетом ISO/TC 44 "Сварка и родственные процессы", подкомитетом SC 7 "Обозначения и термины"

5 ВЗАМЕН ГОСТ Р ИСО 6947-2017

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)

Настоящий стандарт устанавливает положения при сварке для испытаний и производства стыковых и угловых сварных швов для всех видов продукции.

В приложении A приведены примеры предельных углов наклона оси сварного шва и поворота лицевой поверхности сварного шва вокруг оси сварного шва при положениях при сварке производственных сварных швов.

В приложении B приведено сравнение настоящего стандарта и принятых в США обозначений для положений при сварке.

В настоящем стандарте нормативные ссылки отсутствуют.

В настоящем стандарте применены следующие термины с соответствующими определениями.

ИСО и МЭК поддерживают терминологические базы данных для использования в стандартизации по следующим адресам:

- платформа онлайн-просмотра ИСО: доступна по адресу http://www.iso.org/obp;

- Электропедия МЭК: доступна по адресу http://www.electropedia.org/.

3.1 положение при сварке (welding position): Положение сварного шва в пространстве, определяемое углами наклона оси и поворота лицевой поверхности сварного шва относительно горизонтальной плоскости.

3.2 основное положение при сварке (main welding position): Положение при сварке (3.1), обозначаемое PA, PB, PC, PD, PE, PF, PG, PH, PJ или PK.

Примечание 1 - Обозначения положений при сварке см. на рисунках 1 и 2.

3.3 специальное положение при испытаниях SP (special test position): Любое положение при сварке (3.1), не являющееся одним из основных положений при сварке (3.2) (см. 4.3).

3.4 наклон S (slope): Угол наклона оси сварного шва относительно основного положения при сварке (3.2).

3.5 поворот R (rotation): Угол поворота лицевой поверхности сварного шва относительно основного положения при сварке (3.2).

3.6 угол наклона L (inclined angle): Угол наклона оси трубы.

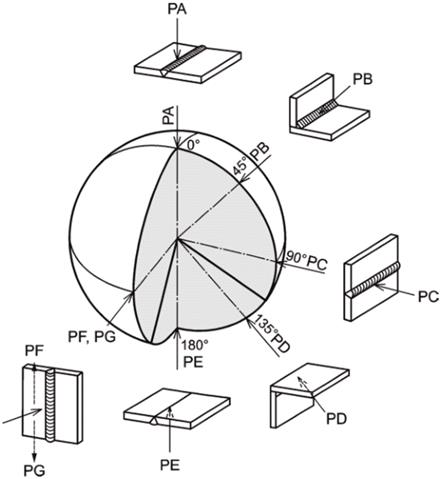

Основные положения при сварке от PA до PG показаны на рисунке 1.

Примечание - Стрелки, выполненные сплошной линией, показывают положение при сварке по отношению к лицевой поверхности сварного шва. Стрелки, выполненные пунктирной линией, для PF (вверх) и PG (вниз), показывают направление сварки.

PA - нижнее положение; PB - горизонтальное положение таврового соединения; PC - горизонтальное положение; PD - потолочное положение таврового соединения; PE - потолочное положение; PF - вертикальное положение (направление сварки снизу вверх); PG – вертикальное положение (направление сварки сверху вниз)

Рисунок 1 - Основные положения при сварке от PA до PG

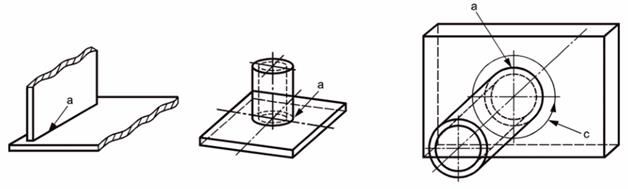

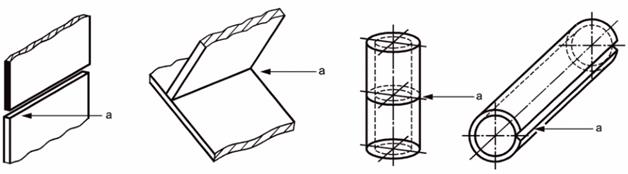

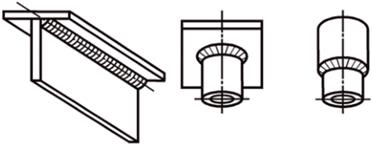

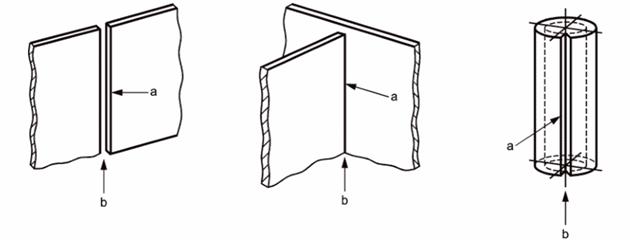

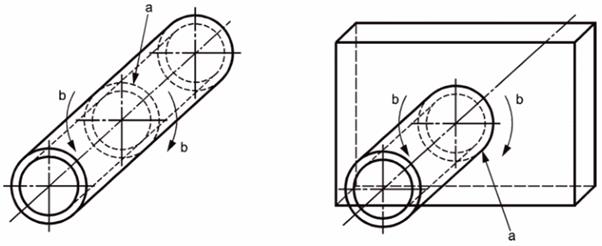

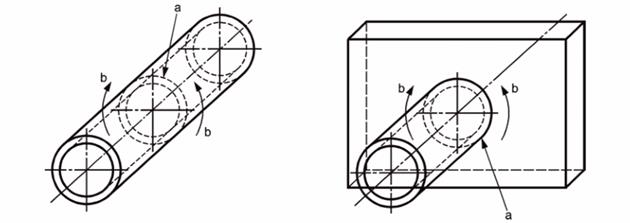

Примеры основных положений при сварке стыковых и угловых швов показаны на рисунке 2.

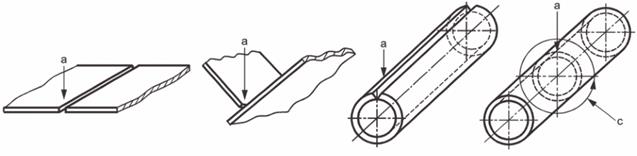

а) РА - нижнее положение

b) РВ - горизонтальное положение таврового соединения

с) PC - горизонтальное положение

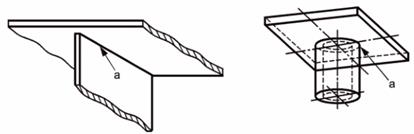

d) PD - потолочное положение таврового соединения

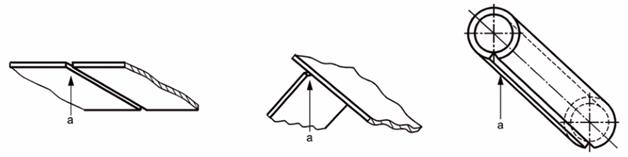

е) РЕ - потолочное положение

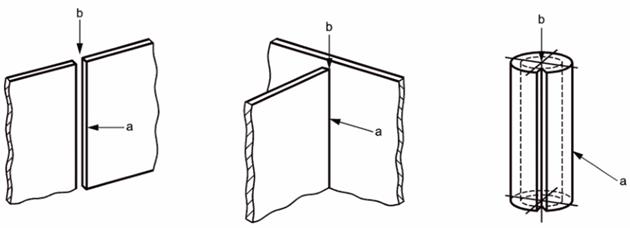

f) PF - вертикальное положение (направление сварки снизу вверх)

g) PG - вертикальное положение (направление сварки сверху вниз)

h) РН - вертикальное снизу вверх, труба неповоротная

i) PJ - вертикальное сверху вниз, труба неповоротная

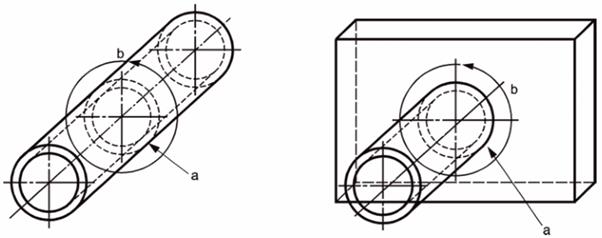

j) РК – положение при сварке труб при орбитальной сварке

--------------------------------

Стрелка указывает лицевую сторону сварного шва и, следовательно, положение при сварке.

Стрелка указывает направление сварки по стыку.

Стрелка указывает вращение заготовок при сварке трубы в позиционере.

Рисунок 2 - Основные положения при сварке PA, PB, PC, PD, PE, PF, PG, PH, PJ и PK

Положения при сварке испытуемого образца не должны превышать значений ± 5° по углу наклона и ± 10° по углу поворота относительно основного положения при сварке.

Основные положения при сварке указаны в других стандартах, например в серии ИСО 9606 для аттестации сварщиков и в серии ИСО 15614 для аттестации процедур сварки.

Для производства предельные отклонения от основных положений при сварке, используемых для аттестации сварщиков и процедур сварки, приведены в таблице 1 для стыковых швов и в таблице 2 для угловых швов (см. также примеры в приложении A). Применяемые стандарты могут расширять или ограничивать установленные диапазоны, например требования стандарта при положении PA могут ограничивать угол поворота лицевой поверхности сварного шва до 15° вместо 30°.

Примечание - В случае асимметричных допусков знак "плюс" означает поворот сварного шва в направлении основного положения при сварке PA, а "минус" - в направлении основного положения при сварке PE.

Положение при сварке	Основное положение при сварке	Наклон S	Поворот R
Нижнее	PA	± 15°	± 30°
Горизонтальное	PC	± 15°	+60° -10°
Потолочное	PE	± 80°	± 80°
Вертикальное	PF, PG	От +10° до +75°	± 100°
		± 10°	± 180°

Положение при сварке	Основное положение при сварке	Наклон S	Поворот R
Нижнее	PA	± 15°	± 30°
Горизонтальное положение таврового соединения	PB	± 15°	+15° -10°
Горизонтальное	PC	± 15°	+35° -10°
Горизонтальное потолочное положение таврового соединения	PD	± 80°	+35° -10°
Потолочное	PE	± 80°	+35°
Вертикальное	PF, PG	От +10° до +75°	± 100°
		± 10°	± 180°

Если испытуемый образец выполнен в положении, выходящем за пределы (см. 3.3) основных положений при сварке, углы наклона и поворота должны быть обозначены в соответствии с разделом 5. В производстве предельные отклонения должны составлять ± 15° по углам наклона и поворота.

Основные положения при сварке обозначают в соответствии с рисунками 1 и 2 (см. пример 1). Обозначение для основного положения при сварке может быть дополнено значениями угла наклона и угла поворота, указанными тремя цифрами (см. пример 2).

Если испытуемый образец выполнен в положении, выходящем за пределы основных положений при сварке, допустимые отклонения в производстве составляют ± 15° по углу наклона и углу поворота. Эти дополнительные значения являются обязательными, если испытуемый образец, используемый для аттестации, находился вне предельных отклонений угла наклона и угла поворота, указанных в 4.2.

Для кольцевых сварных швов труб с наклонными осями угол наклона и угол поворота обозначают в соответствии с рисунком 2 (см. примеры 3 и 4).

Пример 1 - Основное положение при сварке "горизонтальное положение таврового соединения" (PB) обозначают: PB.

Это стандартное положение при испытаниях, предельное отклонение соответствует таблице 2.

Пример 2 - Основное положение при сварке "горизонтальное положение таврового соединения" (PB), с углом наклона 15° и углом поворота 10°, обозначают: PB 015-010.

Это специальное положение, для которого предельное отклонение составляет от 0° до 30° угла наклона и от - 5° до 25° угла поворота лицевой поверхности сварного шва, если иное не указано в применяемом стандарте.

Пример 3 - Положение при сварке труб наклонное с направлением сварки "снизу вверх" (PH) и углом наклона 45° обозначают: PH-L045.

Это специальное положение, для которого предельное отклонение для любых угла наклона и угла поворота лицевой поверхности сварного шва до 45° с направлением сварки снизу вверх. Применяемый стандарт может устанавливать другое отклонение.

Пример 4 - Положение при сварке труб наклонное с направлением сварки "сверху вниз" (PJ) и углом наклона 45° обозначают: PJ-L045.

Это специальное положение, для которого предельное отклонение для любого угла наклона и от 30° до 65° угла поворота лицевой поверхности сварного шва с направлением сварки сверху вниз. Применяемый стандарт может устанавливать другое отклонение.

Примечание - В примерах 3 и 4 угол наклона задан как пример.

Приложение A

(справочное)

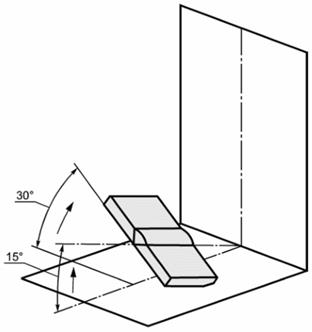

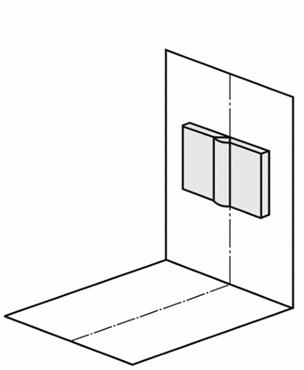

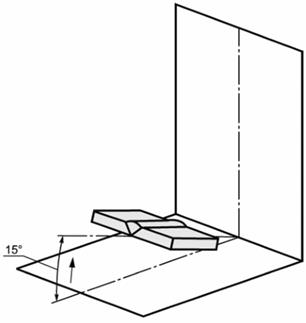

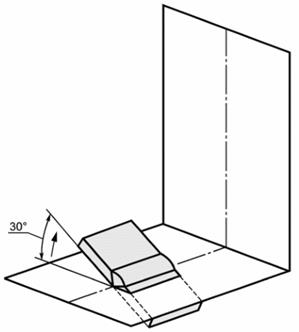

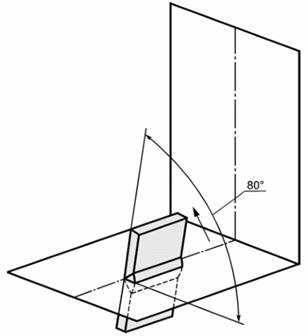

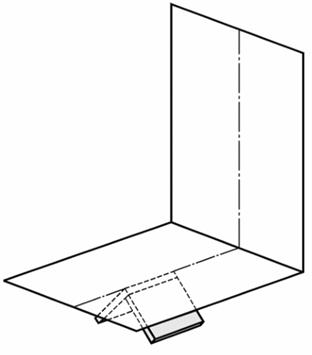

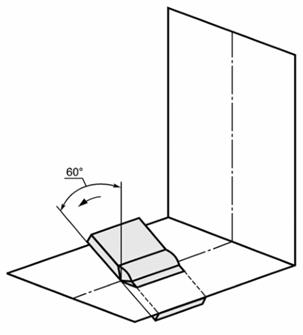

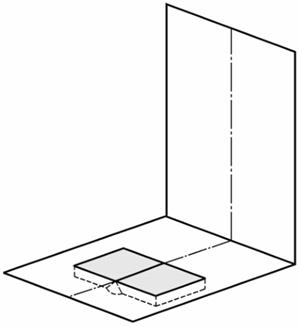

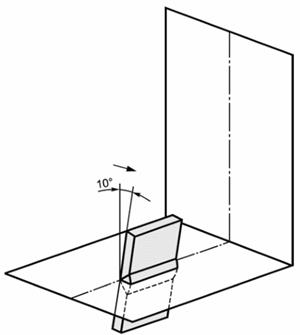

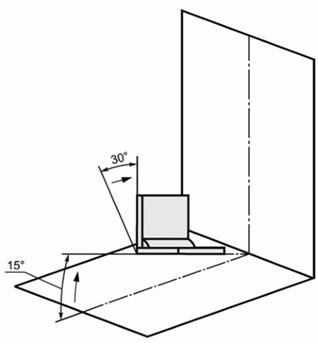

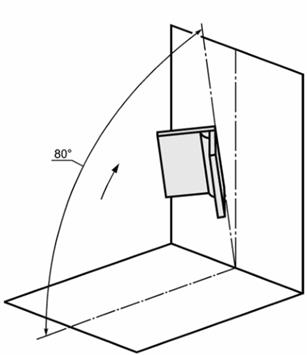

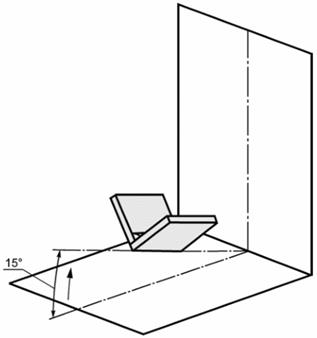

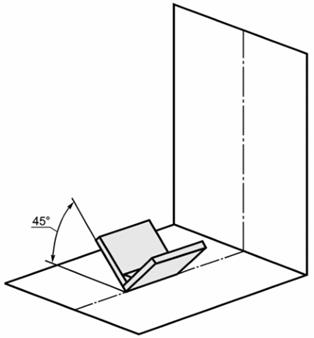

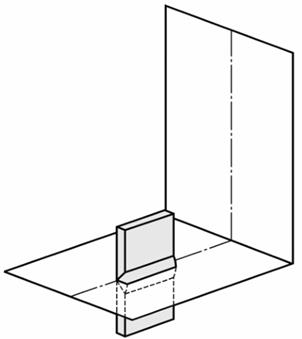

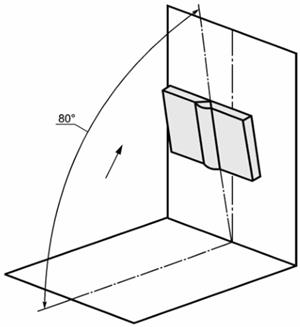

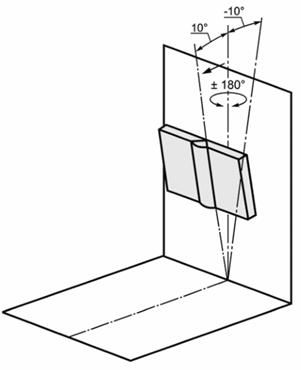

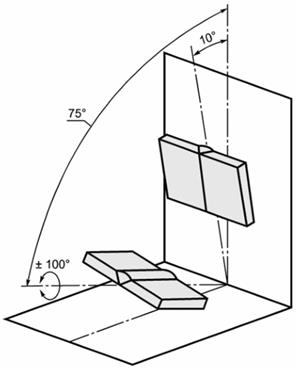

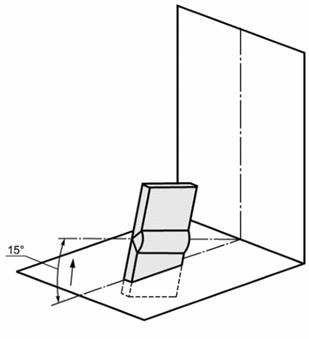

В данном приложении с помощью рисунков показаны предельные значения угла наклона оси сварного шва и предельные значения угла поворота лицевой поверхности сварного шва вокруг оси сварного шва для положений при сварке в производственных швах (см. таблицы 1 и 2).

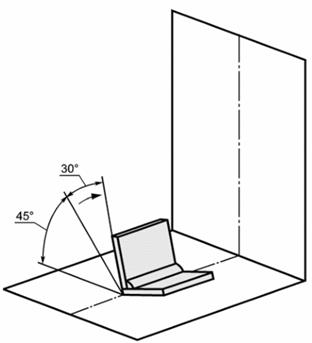

На рисунках A.1 - A.4 показаны эскизы стыковых швов, а на рисунках A.5 и A.6 показаны эскизы угловых швов.

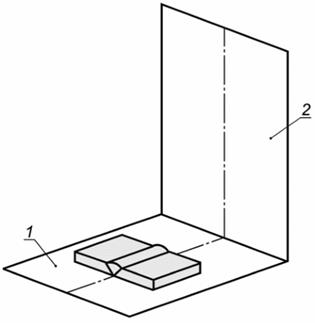

Примечание - Условные обозначения, показанные на рисунке A.1 a) для горизонтальной плоскости и вертикальной плоскости, применяются ко всем рисункам в приложении A.

Приложение B

(справочное)

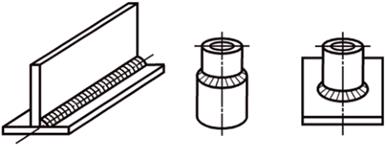

В таблице B.1 представлено сравнение настоящего стандарта и системы обозначений положений при сварке в США [3], [4].

Изображение		Положение при сварке в соответствии с AWS A3.0M/A3.0 и ASME, раздел IX	Положение при сварке в соответствии с настоящим стандартом
Нижнее положение, труба поворотная	Нижнее положение	1G	PA
Горизонтальное положение	Горизонтальное положение	2G	PC
Вертикальное положение снизу вверх		3G uphill (снизу вверх)	PF
Вертикальное положение сверху вниз		3G downhill (сверху вниз)	PG
Потолочное положение		4G	PE
Вертикальное положение снизу вверх, труба неповоротная		5G uphill (снизу вверх)	PH
Вертикальное положение сверху вниз, труба неповоротная		5G downhill (сверху вниз)	PJ
Наклонное (труба неповоротная), сварка снизу вверх		6G uphill (снизу вверх)	H-L045
Наклонное (труба неповоротная), сварка сверху вниз		6G downhill (сверху вниз)	PJ-L045
Нижнее положение		1F	PA
Нижнее положение, труба поворотная		1FR	PA
Горизонтальное положение тавровых соединений и горизонтальное положение при вертикальном положении осей труб		2F	PB
Горизонтальное положение при горизонтальном положении осей труб, труба поворотная		2FR	PB
Вертикальное положение снизу вверх		3F uphill (снизу вверх)	PF
Вертикальное положение сверху вниз		3F downhill (сверху вниз)	PG
Потолочное положение тавровых соединений и потолочное положение при вертикальном положении осей труб		4F	PD
Вертикальное положение снизу вверх, труба неповоротная		5F uphill (снизу вверх)	PH
Вертикальное положение сверху вниз, труба неповоротная		5F downhill (сверху вниз)	PJ
Угол наклона приведен в качестве примера.
