ГОСТ Р ИСО 8559-1-2020 ОБОЗНАЧЕНИЯ РАЗМЕРОВ ОДЕЖДЫ. Часть 1. АНТРОПОМЕТРИЧЕСКИЕ ОПРЕДЕЛЕНИЯ ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ТЕЛА ЧЕЛОВЕКА

Size designation of clothes. Part 1. Anthropometric definitions for body measurement

ОКС 61.020

Дата введения - 1 марта 2021 г.
Введен впервые

Предисловие

1 Подготовлен Открытым акционерным обществом "Инновационный научно-производственный центр текстильной и легкой промышленности" (ОАО "ИНПЦ ТЛП") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 Внесен Техническим комитетом по стандартизации ТК 442 "Продукция легкой промышленности"

3 Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 сентября 2020 г. N 630-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 8559-1:2017 "Обозначения размеров одежды. Часть 1. Антропометрические определения для измерения параметров тела человека" (ISO 8559-1:2017 "Size designation of clothes - Part 1: Anthropometric definitions for body measurement", IDT)

5 Введен впервые

Введение

Настоящий стандарт является первой из трех частей международного стандарта (ISO 8559-1, ISO 8559-2 и ISO 8559-3). Он включает в себя способ получения и описание антропометрических измерений, которые могут быть использованы для создания номенклатуры размерных признаков и перечня характеристик формы тела в процессе проектирования одежды. Стандарт формирует основу для ISO 8559-2, Ведущие и второстепенные размерные признаки (Primary and secondary dimension indicators), и ISO 8559-3, Методика создания таблиц размерных признаков и определения межразмерных интервалов (Methodology for creating body measurement tables and intervals). Настоящий стандарт ссылается на измерения и процедуры, описанные в ISO 7250-1.

В настоящем стандарте приводится описание антропометрических измерений, которые могут быть использованы в качестве основы для создания физических и цифровых антропометрических баз данных. Перечень измерений, указанных в настоящем стандарте, предназначен для практикующих специалистов швейной промышленности для разработки актуальных баз данных размерных признаков и характеристик формы тела с целью наилучшего удовлетворения различных потребительских сегментов за счет создания всех типов ассортимента одежды и эквивалентных им манекенов. Настоящий стандарт содержит руководство по проведению антропометрического исследования, а также предоставляет разработчикам одежды и изготовителям манекенов информацию о способах получения различных размерных характеристик фигуры с опорой на базовые принципы анатомии и антропометрии.

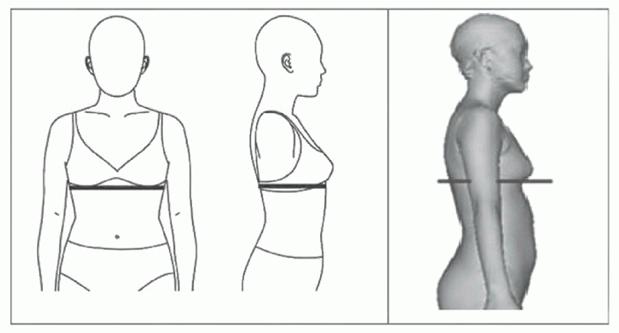

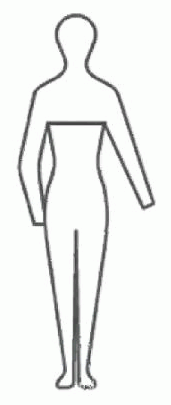

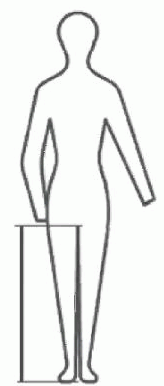

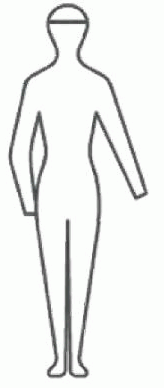

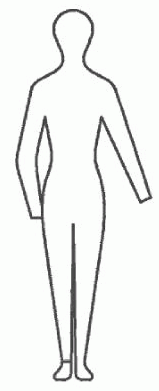

Приложение А содержит информацию по использованию пиктограмм (стандартной и модифицированной), созданных для указания положения наиболее распространенных измерений, определяющих размеры одежды.

Настоящий стандарт предназначен для использования в сочетании с национальными, региональными или международными правилами или соглашениями в целях обеспечения согласованности при определении размерных групп населения и обеспечения возможности сопоставления наборов антропометрических данных.

В настоящем стандарте нормативные ссылки отсутствуют.

В настоящем стандарте применены следующие термины с соответствующими определениями.

Примечание - В приложении С сопоставлены термины, описывающие антропометрические точки и уровни (3.1), линии и плоскости (3.2), и следующие измерения:

- таблица С.1 - Вертикальные размеры (5.1), расстояния, ширины и глубины (5.2);

- таблица С.2 - Обхватные размеры (5.3);

- таблица С.3 - Расстояния, измеряемые по поверхности тела (5.4);

- таблица С.4 - Прочие размеры (5.6), расчетные размеры (5.7).

Примечание - См. приложение С для сопоставления антропометрических точек и уровней с измерениями.

3.1.1 плечевая точка (shoulder point): Проекция латерального конца ости лопатки (акромиальный отросток) на поверхность кожи.

Примечание 1 - См. рисунок 1.

Примечание 2 - Идентично термину "акромион" (acromion) в ИСО 7250-1.

Рисунок 1 - Плечевая точка

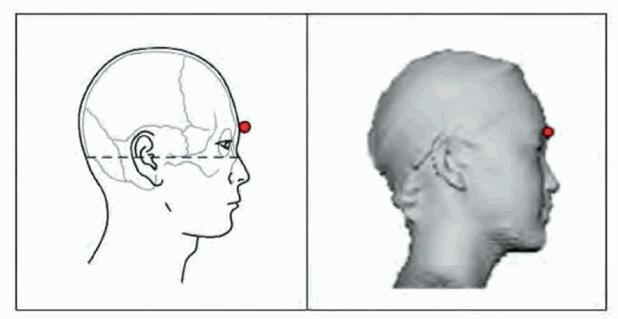

3.1.2 надпереносье (centre point of brow ridge): Наиболее выступающая точка лба, расположенная между надбровными дугами в срединно-сагиттальной плоскости.

Примечание 1 - См. рисунок 2.

Примечание 2 - Идентично термину "надпереносье" (glabella) в ИСО 7250-1.

Рисунок 2 - Надпереносье

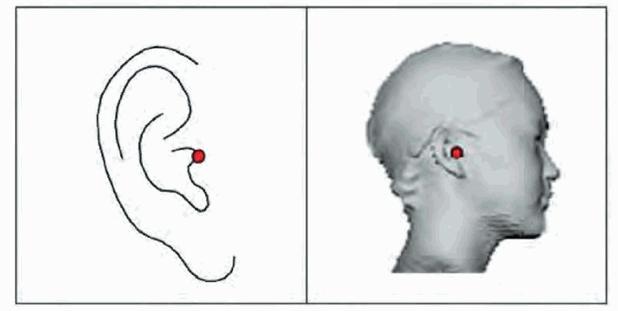

3.1.3 козелковая точка (tragion): Углубление непосредственно над козелком ушной раковины (трагус - маленькая хрящевая заслонка ушного отверстия).

Примечание - См. рисунок 3.

Рисунок 3 - Козелковая точка

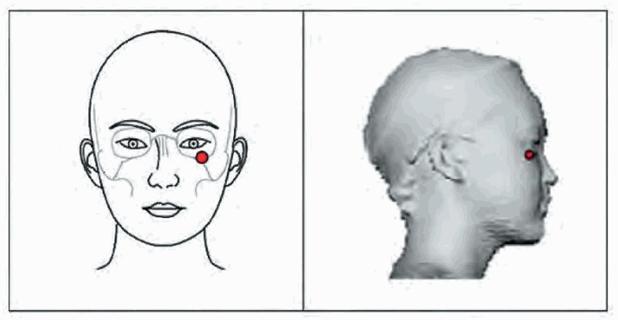

3.1.4 подглазничная точка (orbitale): Самая нижняя точка по нижнему краю глазницы, прощупываемая через кожу.

Примечание - См. рисунок 4.

Рисунок 4 - Подглазничная точка

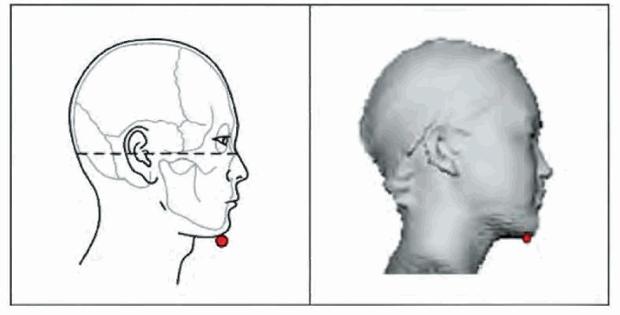

3.1.5 подбородочная точка (lowest point of chin): Самая низкая точка подбородка в срединно-сагиттальной плоскости, спроецированная на поверхность кожи при расположении головы во Франкфуртской плоскости.

Примечание 1 - См. рисунок 5.

Примечание 2 - Идентично термину "подбородочная точка" (menton) в ИСО 7250-1.

Рисунок 5 - Подбородочная точка

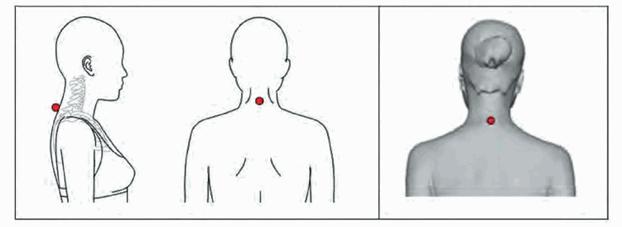

3.1.6 шейная точка (back neck point): Выступающая точка позвоночного столба на уровне седьмого шейного позвонка (остистый отросток седьмого шейного позвонка) в срединно-сагиттальной плоскости, спроецированная на поверхность кожи.

Примечание 1 - См. рисунок 6.

Примечание 2 - Идентично термину "шейная точка" (cervicale) в ИСО 7250-1.

Рисунок 6 - Шейная точка

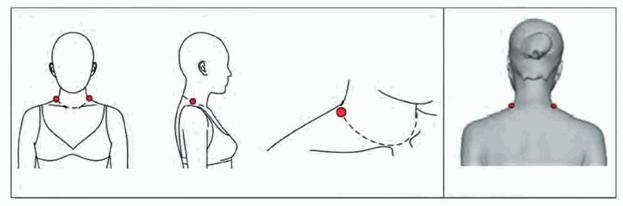

3.1.7 точка основания шеи сбоку (side neck point): Точка, расположенная на пересечении линии основания шеи и передней границы трапециевидной мышцы.

Примечание 1 - См. рисунок 7.

Примечание 2 - Точку основания шеи сбоку находят после того, как определена линия основания шеи (3.2.1).

Рисунок 7 - Точка основания шеи сбоку

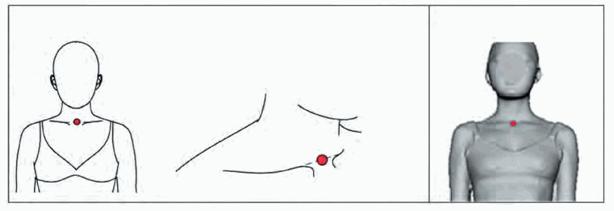

3.1.8 точка основании шеи спереди (front neck point): Точка, расположенная на пересечении линии, соединяющей внутренние границы ключиц, и средней линии переда.

Примечание - См. рисунок 8.

Рисунок 8 - Точка основания шеи спереди

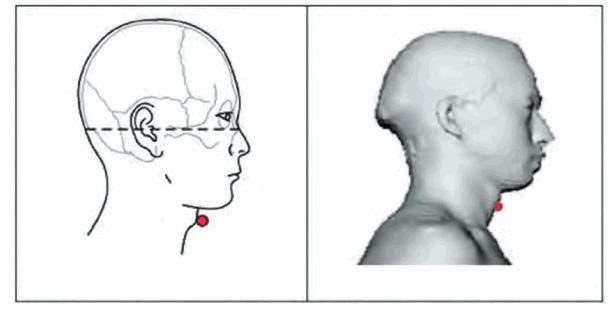

3.1.9 выступ гортани ('Adam's apple' point): Наиболее выступающая точка щитовидного хряща.

Примечание - См. рисунок 9.

Рисунок 9 - Выступ гортани

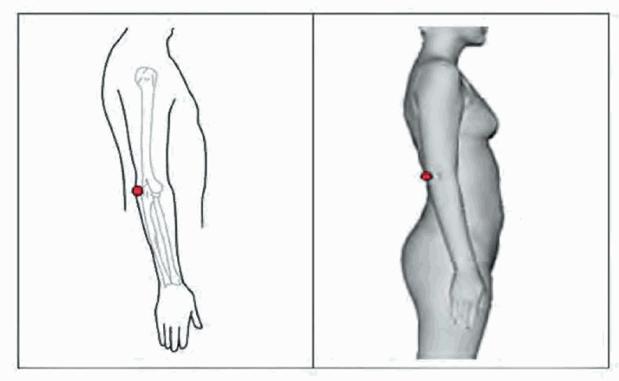

3.1.10 лучевая точка (elbow point): Точка, соответствующая выступающему участку локтевого отростка лучевой кости.

Примечание - См. рисунок 10.

Рисунок 10 - Лучевая точка

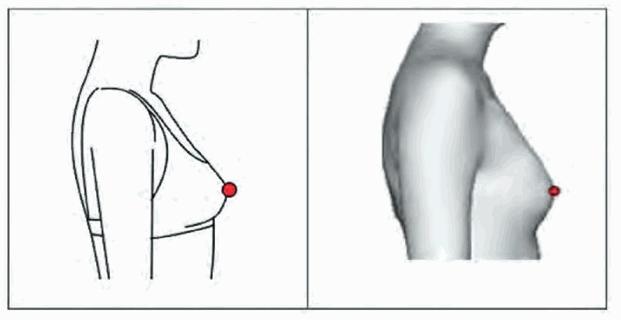

3.1.11 сосковая точка (bust point): Наиболее выступающая вперед точка грудной железы, у женщин определяется при надетом бюстгальтере.

Примечание 1 - См. рисунок 11.

Примечание 2 - Для получения информации о рекомендуемом типе используемого бюстгальтера см. 4.1.1.

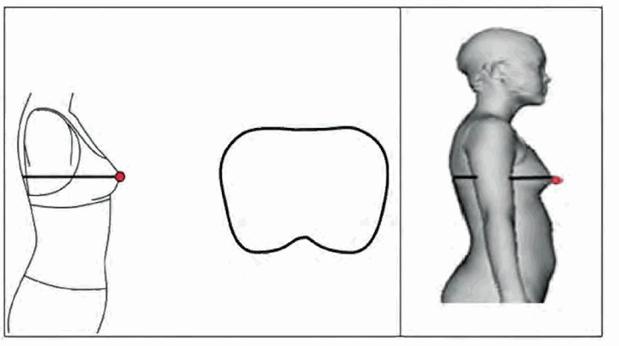

Рисунок 11 - Сосковая точка

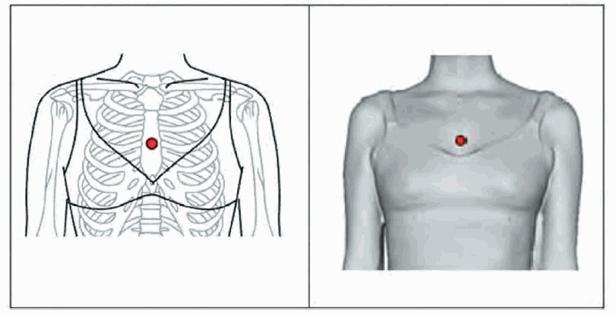

3.1.12 среднегрудинная точка (centre chest point): Точка, расположенная в месте сочленения третьего и четвертого сегментов грудины в срединно-сагиттальной плоскости.

Примечание 1 - См. рисунок 12.

Примечание 2 - Идентично термину "среднегрудинная точка" (mesosternale) в ИСО 7250-1.

Рисунок 12 - Среднегрудинная точка

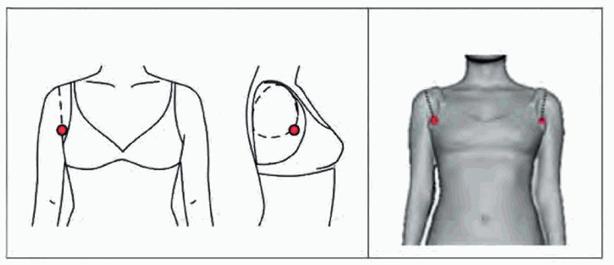

3.1.13 передний угол подмышечной впадины (armpit front fold point): Точка, расположенная на линии проймы спереди и определяемая с помощью линейки, помещенной под руку (под мышку).

Примечание 1 - Уровень, соответствующий данной точке, определяется по верхней границе линейки, помещенной под мышку.

Примечание 2 - См. рисунок 13.

Рисунок 13 - Передний угол подмышечной впадины

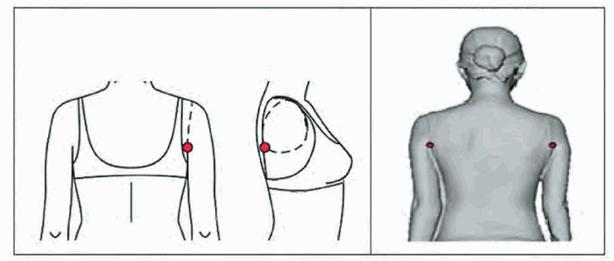

3.1.14 задний угол подмышечной впадины (armpit back fold point): Точка, расположенная на линии проймы сзади и определяемая с помощью линейки, помещенной под руку (под мышку).

Примечание 1 - Уровень, соответствующий данной точке, определяется по верхней границе линейки, помещенной под мышку.

Примечание 2 - См. рисунок 14.

Рисунок 14 - Задний угол подмышечной впадины

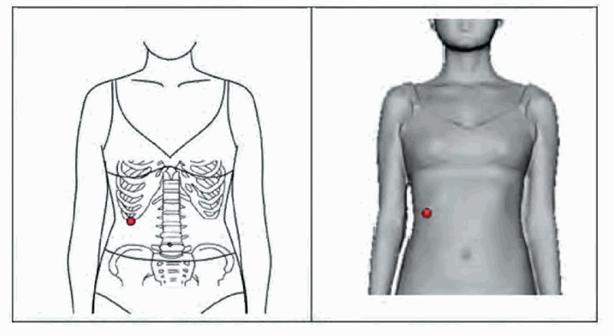

3.1.15 нижняя точка ребер (lowest rib point): Самая нижняя точка грудной клетки (десятое ребро), проецируемая горизонтально к поверхности кожи, ориентирована на 45° от срединно-сагиттальной плоскости.

Примечание 1 - См. рисунок 15.

Примечание 2 - Идентично термину lowest point of rib cage в ИСО 7250-1.

Рисунок 15 - Нижняя точка ребер

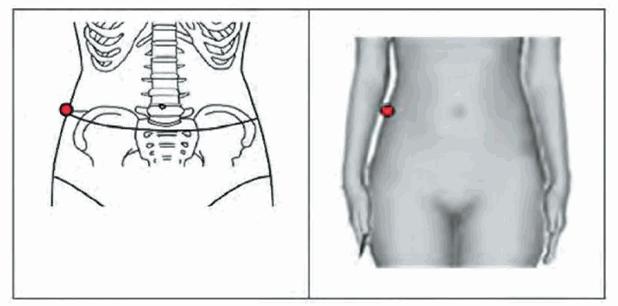

3.1.16 наивысшая точка гребня подвздошной кости (highest point of the hip bone): Наиболее выступающая сбоку точка верхнего участка гребня подвздошной кости.

Примечание - См. рисунок 16.

Рисунок 16 - Наивысшая точка гребня подвздошной кости

3.1.17 коленная точка (centre point of kneecap): Центральная точка коленной чашечки, определяемая при расслабленных мышцах бедра.

Примечание - См. рисунок 17.

Рисунок 17 - Коленная точка

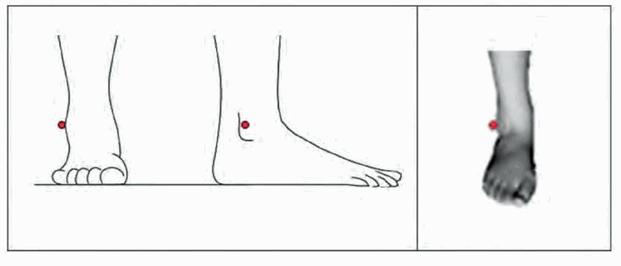

3.1.18 точка наружной лодыжки (outer ankle point): Наиболее выступающая точка наружной лодыжки.

Примечание - См. рисунок 18.

Рисунок 18 - Точка наружной лодыжки

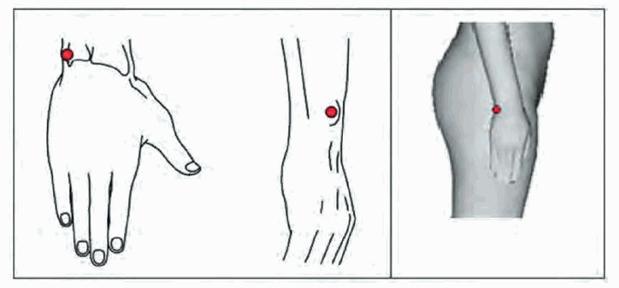

3.1.19 локтевая шиловидная точка (wrist point): Точка, расположенная на вершине головки лучевой кости (выступающий бугорок со стороны мизинца).

Примечание - См. рисунок 19.

Рисунок 19 - Локтевая шиловидная точка

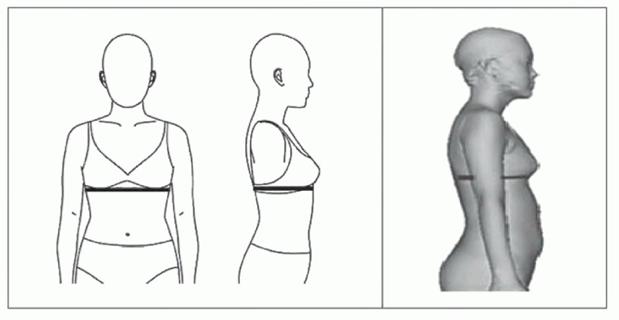

3.1.20 уровень под грудью (under bust level): Уровень, расположенный непосредственно под грудью, у женщин определяется при надетом бюстгальтере.

Примечание 1 - См. рисунок 20.

Примечание 2 - Для получения информации о рекомендуемом типе используемого бюстгальтера см. 4.1.1.

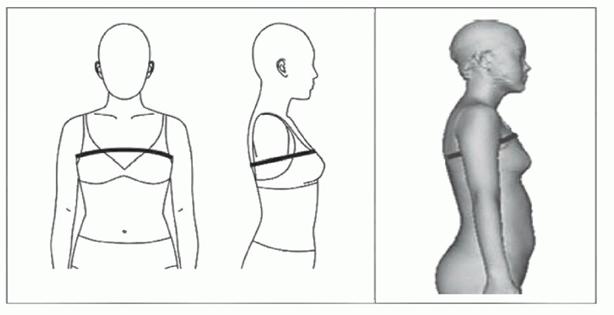

Рисунок 20 - Уровень под грудью

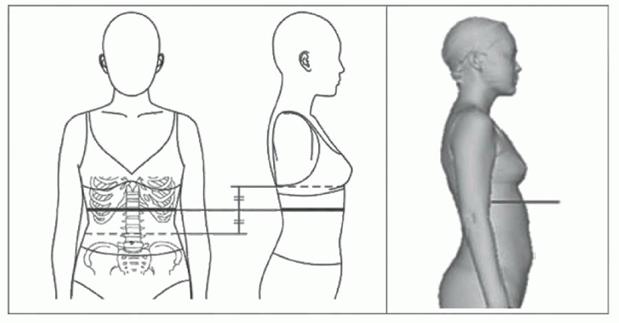

3.1.21 уровень середины торса (midriff level): Уровень, расположенный посередине между уровнем под грудью и талией.

Примечание - См. рисунок 21.

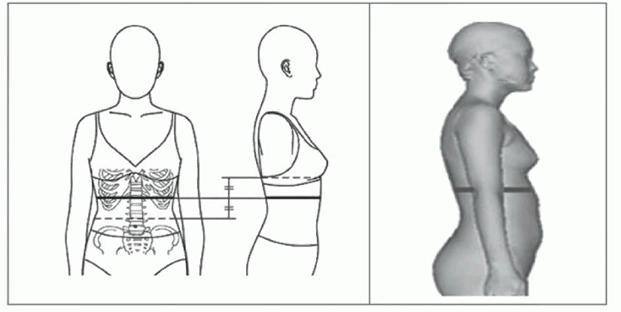

Рисунок 21 - Уровень середины торса

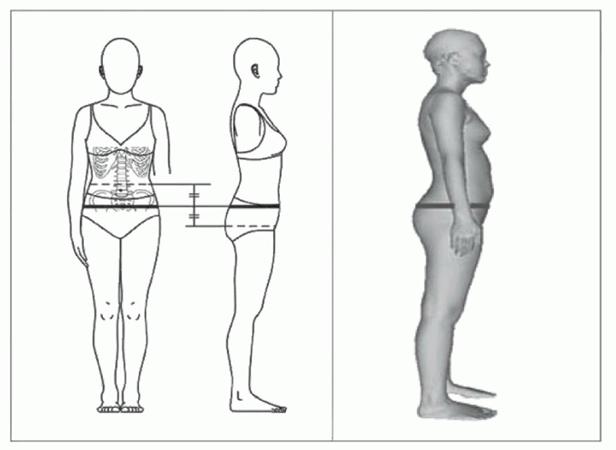

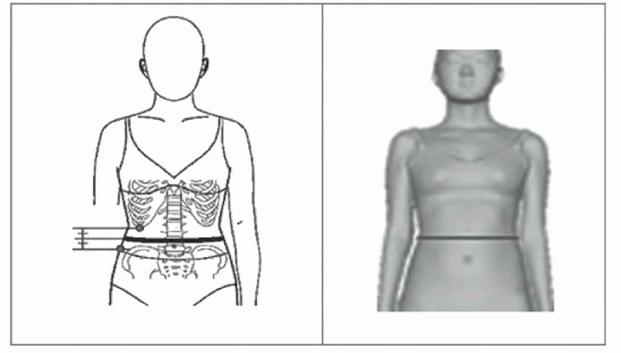

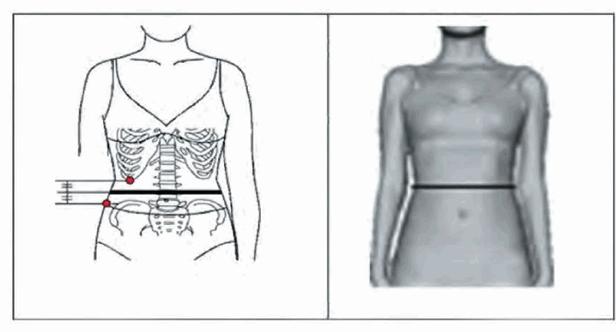

3.1.22 уровень талии (waist level): Уровень, расположенный на середине расстояния между проекциями на боковую поверхность тела нижней точки ребер и наивысшей точки гребня подвздошной кости.

Примечание - См. рисунок 22.

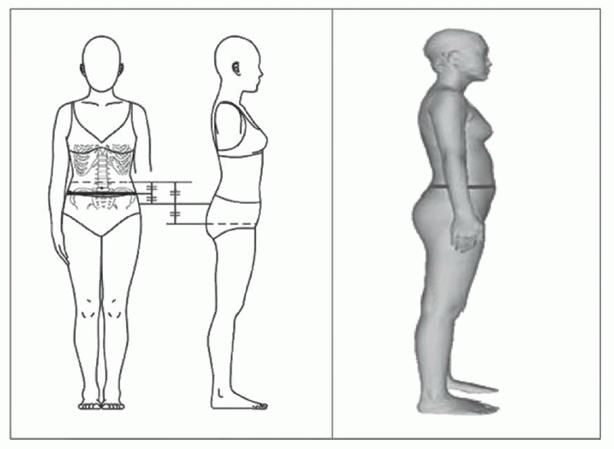

Рисунок 22 - Уровень талии

3.1.23 уровень над бедрами (upper hip level): Уровень, расположенный посередине между уровнем верха бедер и уровнем талии.

Примечание - См. рисунок 23.

Рисунок 23 - Уровень над бедрами

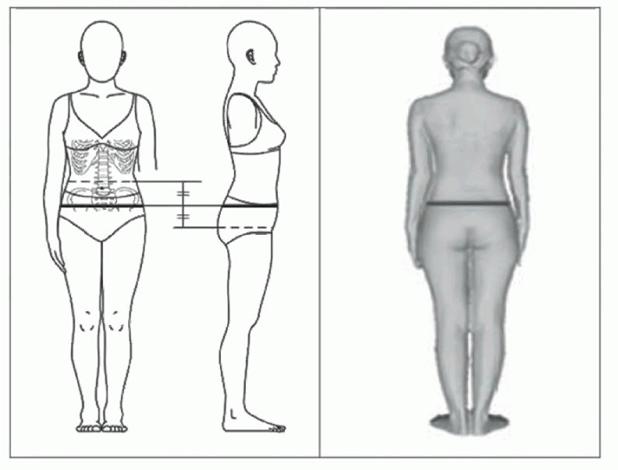

3.1.24 уровень верха бедер (top hip level): Уровень, расположенный посередине между уровнем талии и уровнем ягодиц.

Примечание - См. рисунок 24.

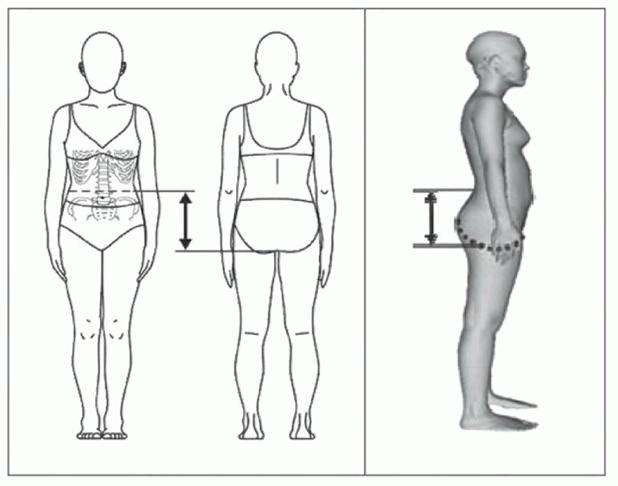

Рисунок 24 - Уровень верха бедер

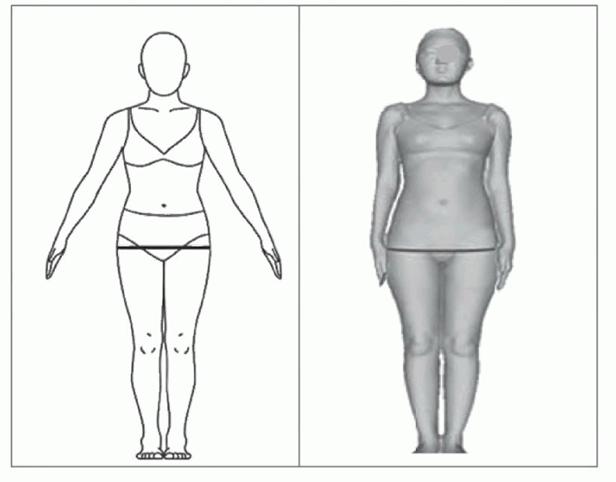

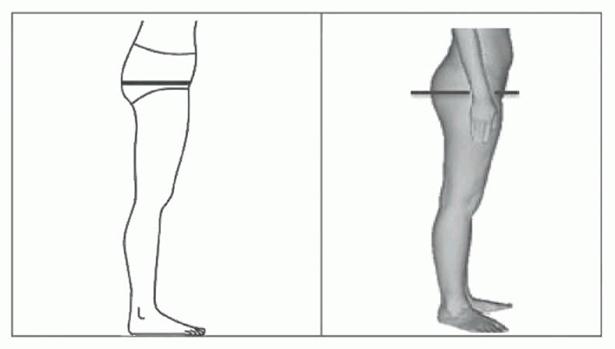

3.1.25 уровень ягодиц (hip level): Уровень наиболее широкой области нижней части тела (ягодицы) сбоку.

Примечание - См. рисунок 25.

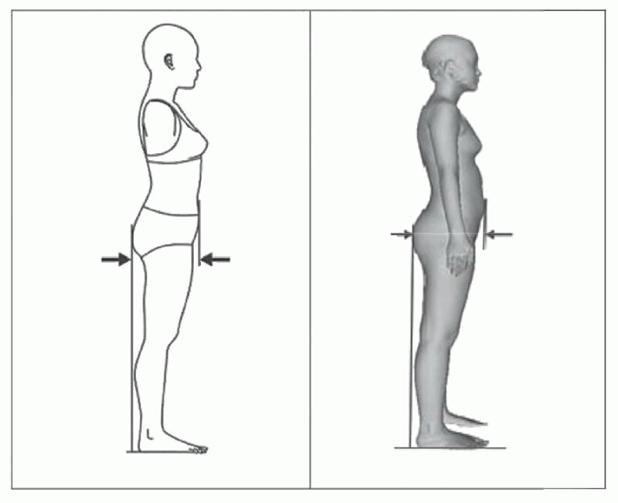

Рисунок 25 - Уровень ягодиц

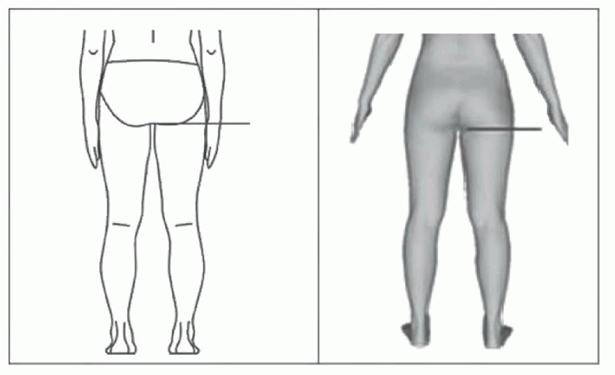

3.1.26 уровень основания ног (inside leg level): Уровень самой высокой видимой точки на стыке внутренних поверхностей правого и левого бедер, определяемый со спины испытуемого.

Примечание - См. рисунок 26.

Рисунок 26 - Уровень основания ног

Примечание - См. приложение С для сопоставления линий и плоскостей с измерениями.

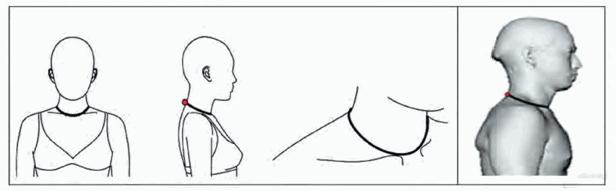

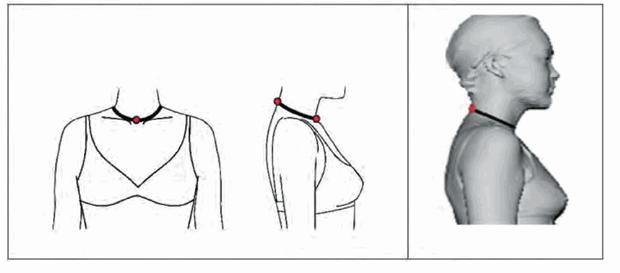

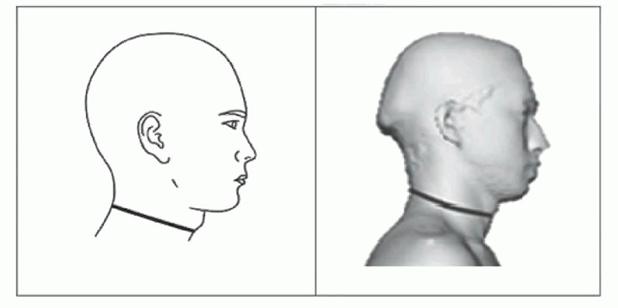

3.2.1 линия основания шеи (neck base line): Линия основания шеи, определяемая с помощью цепочки, которую последовательно располагают по контуру основания шеи через шейную точку и точку основания шеи спереди.

Примечание 1 - См. рисунок 27.

Примечание 2 - Правую и левую точки основания шеи сбоку (3.1.7) находят после того, как определена линия основания шеи.

Рисунок 27 - Линия основания шеи

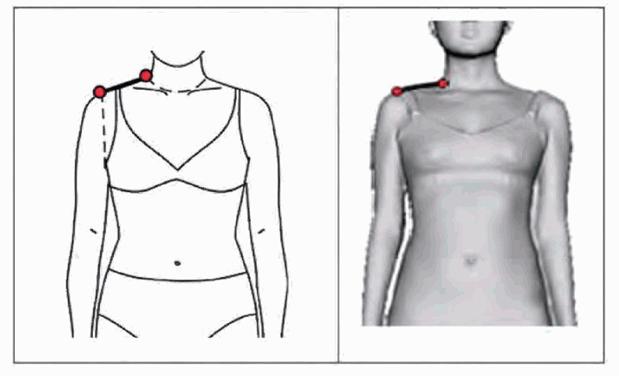

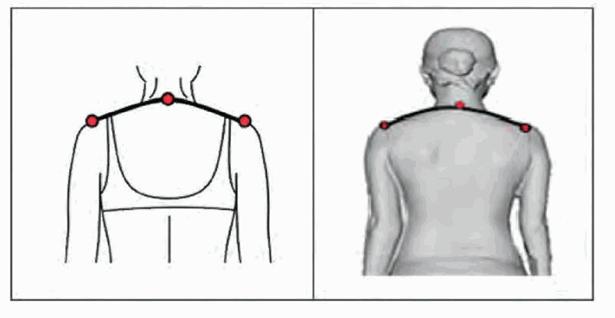

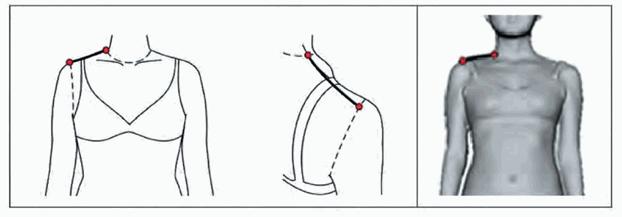

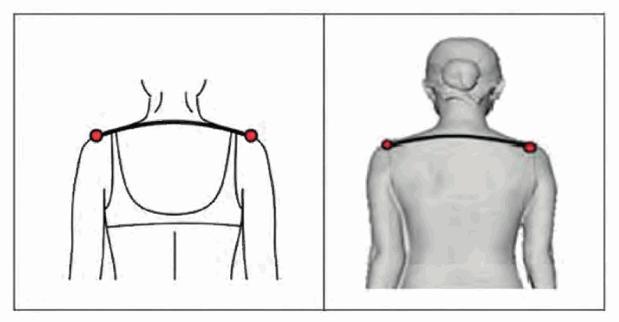

3.2.2 линия плеча (shoulder line): Линия, соединяющая точку основания шеи сбоку с плечевой точкой.

Примечание - См. рисунок 28.

Рисунок 28 - Линия плеча

3.2.3 линия проймы (armscye line): Линия, исходящая из плечевой точки и повторяющая контур сочленения руки с торсом, определяется с помощью цепочки или узкой ленты.

Примечание 1 - См. рисунок 29.

Примечание 2 - Точку переднего угла подмышечной впадины (3.1.13) и точку заднего угла подмышечной впадины (3.1.14) находят после того, как определена линия проймы.

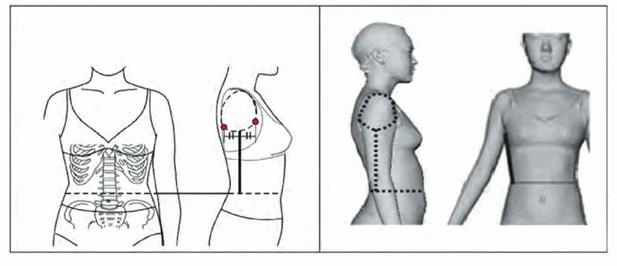

Рисунок 29 - Линия проймы

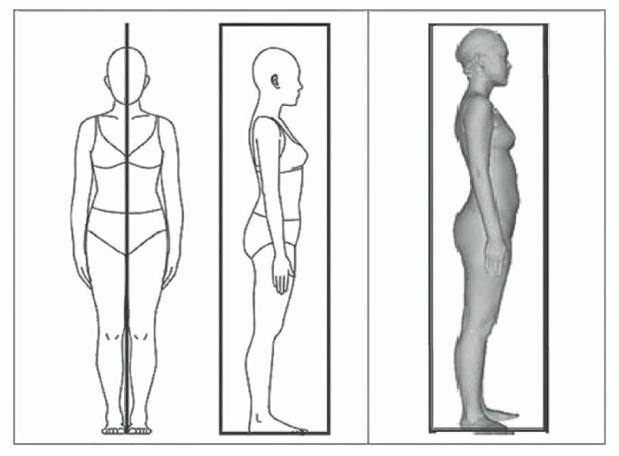

3.2.4 срединно-сагиттальная плоскость (midsagittal plane): Передне-задняя (спереди назад) плоскость, проходящая через середину тела.

Примечание - См. рисунок 30.

Рисунок 30 - Срединно-сагиттальная плоскость

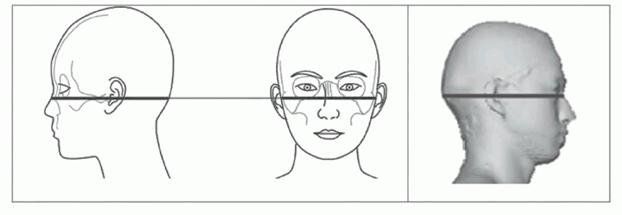

3.2.5 Франкфуртская плоскость (Frankfurt plane): Горизонтальная плоскость, проходящая на уровне левой козелковой точки (трагиона) и подглазничной точки, при этом срединно-сагиттальная плоскость головы удерживается строго вертикально.

Примечание - См. рисунок 31.

Рисунок 31 - Франкфуртская плоскость

Измерения проводят на испытуемом без обуви, в плотно облегающей одежде, исключающей образование мешковатости и складок. Наличие бюстгальтера и трусов обеспечивает соблюдение правил этики, при этом для определения обхвата груди важно выбрать бюстгальтер, который не повлияет на результат измерения. Бюстгальтер должен быть классической формы, изготовлен из легких материалов, должен обеспечивать хорошее прилегание к телу. В конструкции бюстгальтера не должно быть дополнительных вкладок, а также иных элементов, принципиально изменяющих форму и объем груди.

Тип используемого белья может повлиять на измерения. Поэтому типы носимых бюстгальтеров должны быть регламентированы.

Примечание - Различные типы строения тела могут затруднять получение некоторых измерений, например, таких как обхват под грудью.

Поверхности для стояния и сидения испытуемых должны быть плоскими, горизонтальными и не должны прогибаться или сдавливаться.

Для измерений, которые могут быть выполнены с любой стороны тела, необходимо указывать, с какой стороны было произведено измерение.

Приложение В описывает позы стоя и сидя, а также положение рук, соответствующее условиям проведения измерения.

Поза стоя один: испытуемый стоит прямо, стопы вместе, вес распределен равномерно на обеих ногах, плечи расслаблены. Голова ориентирована во Франкфуртской плоскости (см. рисунок В.1).

Поза стоя два: испытуемый стоит прямо, ноги расставлены на ширине плеч, вес распределен равномерно на обеих ногах, плечи расслаблены. Голова ориентирована во Франкфуртской плоскости (см. рисунки В.2 и В.3).

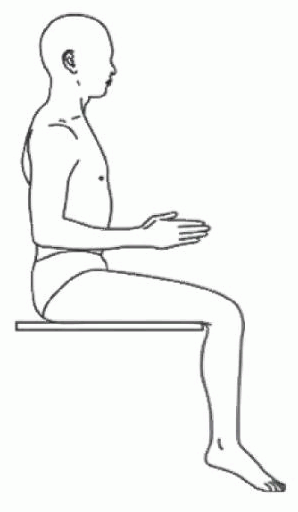

Поза сидя: испытуемый сидит прямо, голова ориентирована во Франкфуртской плоскости. Бедра параллельны друг другу и расположены под углом 90° как по отношению к туловищу, так и по отношению к голеням. Ступни могут упираться или свободно свисать (см. рисунок В.4).

Положение рук:

- свободно опущены (см. рисунок В.1);

- отведены в сторону, образуя угол 20° относительно боковой поверхности тела (см. рисунок В.2);

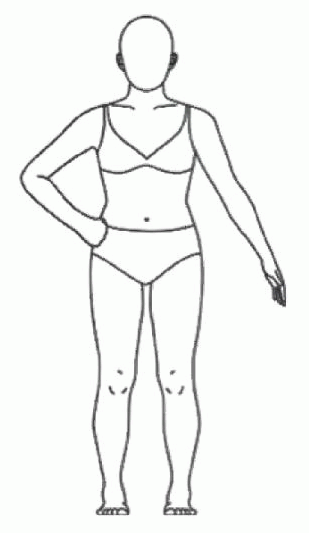

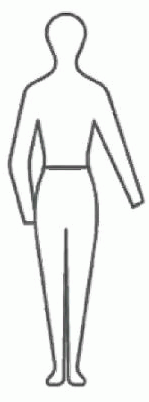

- согнуты в локте, кулак помещен на тазовую кость (см. рисунок В.3);

- согнуты, образуя угол 90° (см. рисунок В.4).

Все измерения рекомендуется проводить при нормальном дыхании испытуемого.

Прочие условия, необходимые для каждого конкретного измерения, приведены в определении этого измерения.

Все измерения, кроме веса и угловых измерений, следует записывать с точностью до миллиметра.

Все измерительные средства должны быть откалиброваны и верифицированы как до, так и во время использования.

Инструмент для измерения высоты, состоящий из градуированного в миллиметрах стержня и подвижной линейки.

Нерастяжимая лента, градуированная в миллиметрах. Рекомендуемая ширина ленты от 5 до 10 мм в зависимости от масштаба измеряемого участка. Измерительная лента используется для измерения обхватов и расстояний вдоль поверхности тела. Во время измерений рекомендовано прикладывать измерительную ленту с небольшим давлением к поверхности тела, но не допуская при этом сдавливания тела лентой.

Тонкая металлическая цепочка может быть использована для определения линии основания шеи. Величину обхвата шеи можно получить, используя цепочку и линейку. Узкая лента используется для определения линии проймы или талии.

Инструменты для измерений ширины и глубины участков тела, а также для определения расстояний между антропометрическими точками.

Прибор, способный определять массу тела с точностью до 100 г.

Инструмент, градуированный в градусах и предназначенный для измерения угла наклона плеча.

Примечание - Другие методы измерения тела, такие как трехмерное сканирование тела, также могут быть использованы. Результаты, полученные этими методами, должны быть и/или:

- настолько же точны и сопоставимы с измерениями, полученными предписанными ручными методами [сопоставимость результатов должна оцениваться в соответствии с ИСО 20685 (все части)];

- использованы вместо традиционных ручных методов, которые более не являются этически приемлемыми.

Примечание - См. таблицу С.1 для соотнесения вертикальных измерений с антропометрическими точками и уровнями (3.1), линиями и плоскостями (3.2).

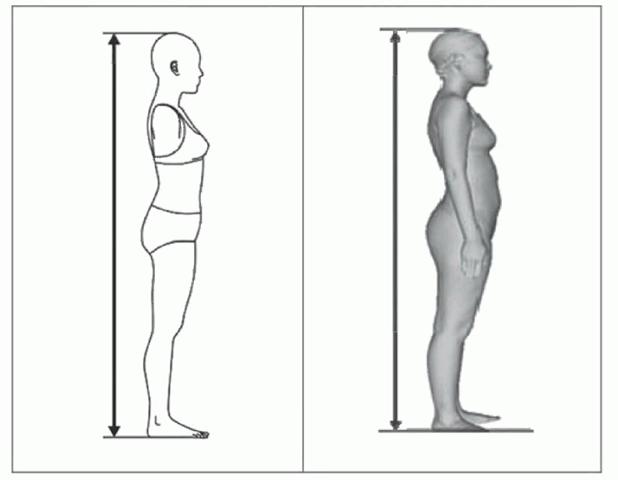

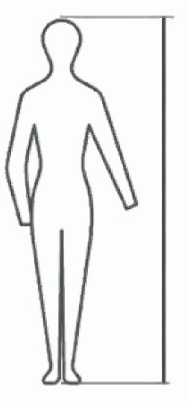

Определение: Вертикальное расстояние от высшей точки головы (верхушечной точки) по средней линии тела до пола (см. рисунок 32).

Положение тела: Испытуемый стоит прямо, стопы вместе, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Антропометр.

Примечание 1 - Идентично термину "рост" (stature, body height) в ИСО 7250-1.

Примечание 2 - Термин "высота человека" (height) также общеупотребим и охватывает оба термина: рост (5.1.1) и длина тела в положении лежа (5.1.2).

Рисунок 32 - Рост

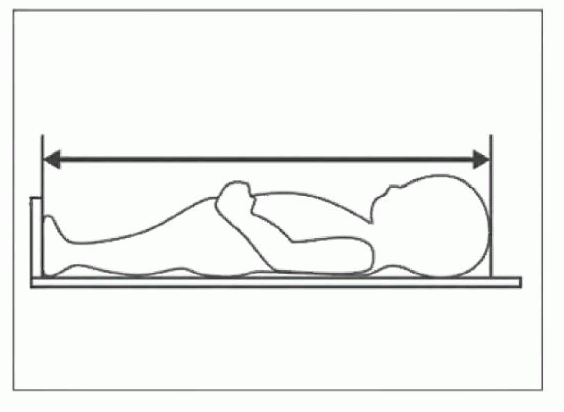

Определение: Горизонтальное расстояние по средней линии от вертикальной пластины, с которой соприкасаются стопы испытуемого, до темени (см. рисунок 33).

Положение тела: Испытуемый лежит на столе, подошвы стоп соприкасаются с вертикальной пластиной. Франкфуртская плоскость перпендикулярна поверхности стола.

Измерительное средство: Антропометр.

Примечание - Термин "высота человека" (height) также общеупотребим и охватывает оба термина: рост (5.1.1) и длина тела в положении лежа (5.1.2).

Рисунок 33 - Длина тела в положении лежа

Определение: Вертикальное расстояние от подбородочной точки до пола (см. рисунок 34).

Положение тела: Испытуемый стоит прямо, стопы вместе, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Антропометр.

Рисунок 34 - Высота подбородка

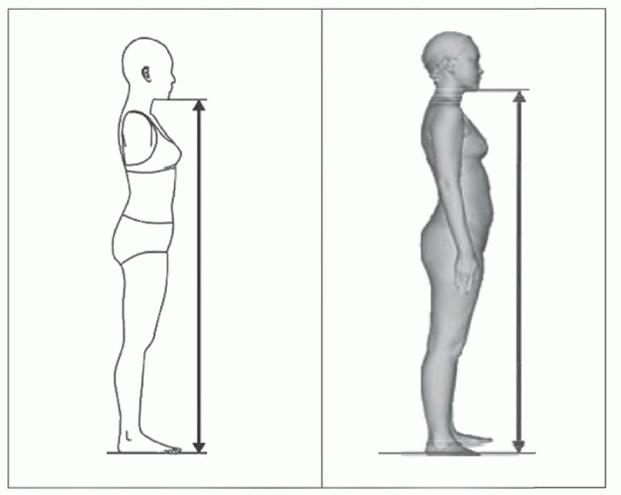

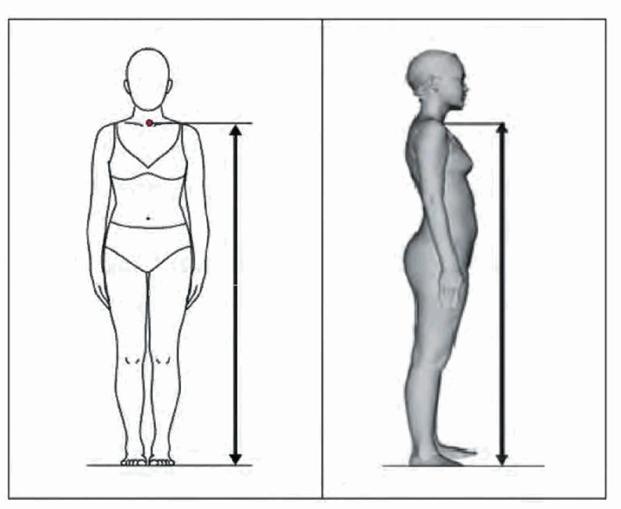

Определение: Вертикальное расстояние от точки основания шеи спереди до пола (см. рисунок 35).

Положение тела: Испытуемый стоит прямо, стопы вместе, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Антропометр.

Рисунок 35 - Высота шеи спереди

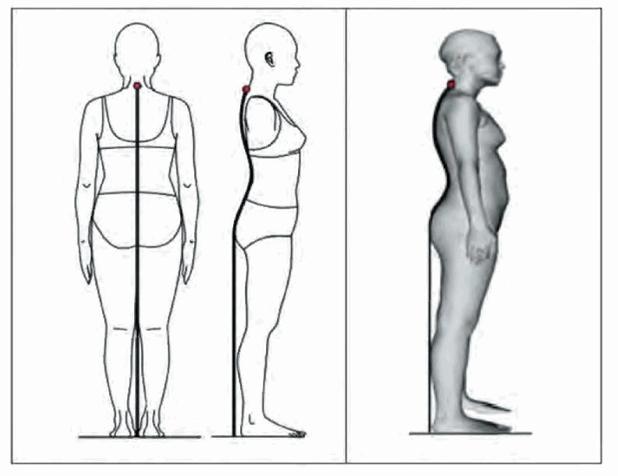

Определение: Вертикальное расстояние от шейной точки до пола (см. рисунок 36).

Положение тела: Испытуемый стоит прямо, стопы вместе, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Антропометр.

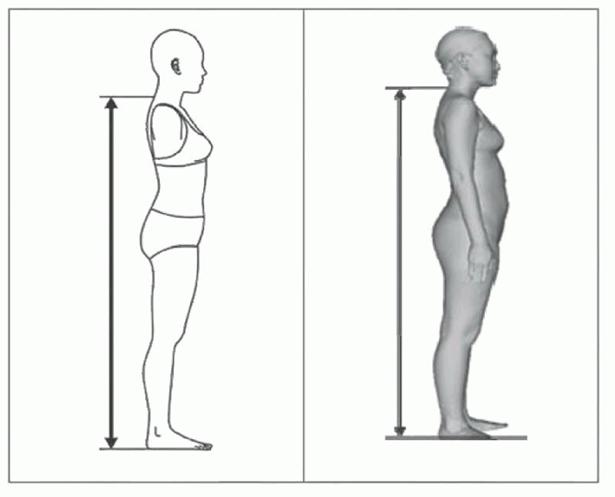

Рисунок 36 - Высота шеи сзади

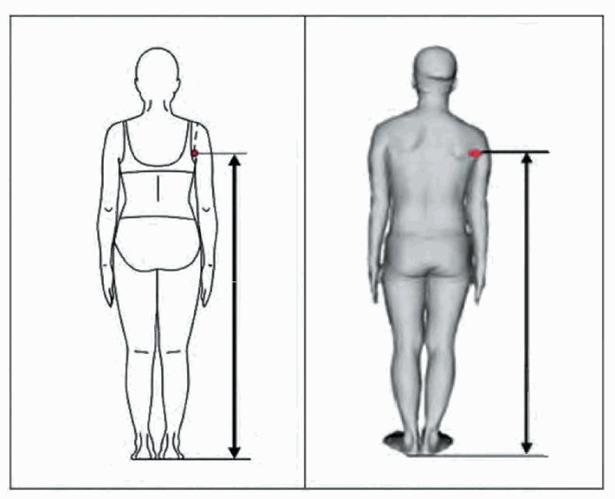

Определение: Вертикальное расстояние от точки заднего угла подмышечной впадины до пола (см. рисунок 37).

Положение тела: Испытуемый стоит прямо, стопы вместе, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Антропометр.

Рисунок 37 - Высота заднего угла подмышечной впадины

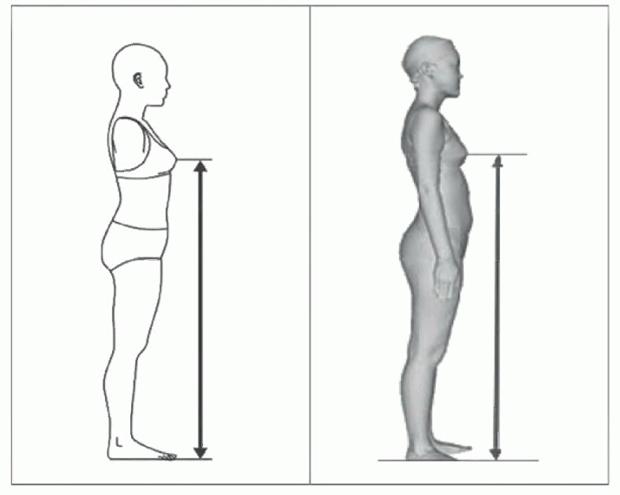

Определение: Вертикальное расстояние от сосковой точки до пола (см. рисунок 38).

Положение тела: Испытуемый стоит прямо, стопы вместе, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Антропометр.

Рисунок 38 - Высота сосковой точки

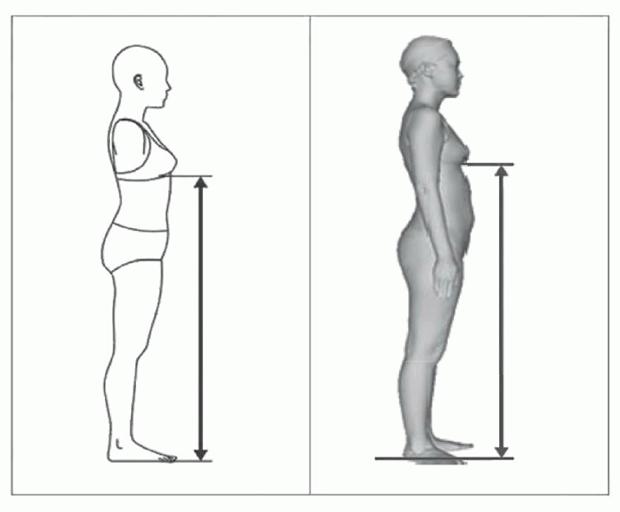

Определение: Вертикальное расстояние от уровня под грудью до пола (см. рисунок 39).

Положение тела: Испытуемый стоит прямо, стопы вместе, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Антропометр.

Рисунок 39 - Высота уровня под грудью

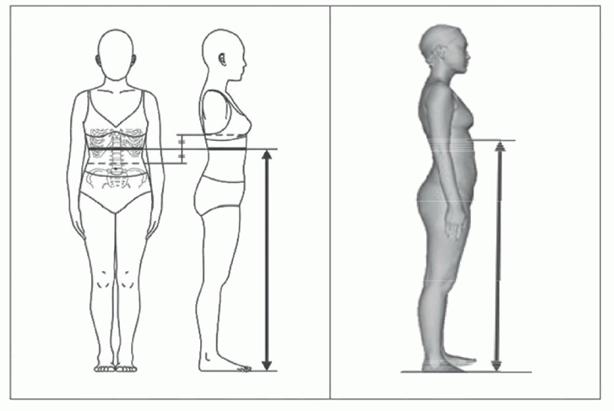

Определение: Вертикальное расстояние от уровня середины торса до пола (см. рисунок 40).

Положение тела: Испытуемый стоит прямо, стопы вместе, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Антропометр.

Рисунок 40 - Высота середины торса

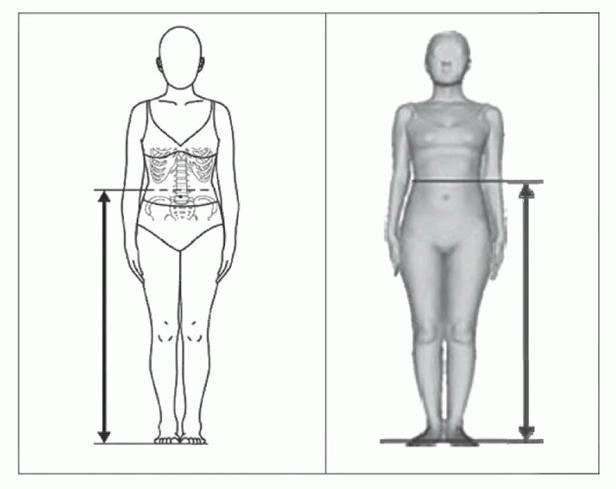

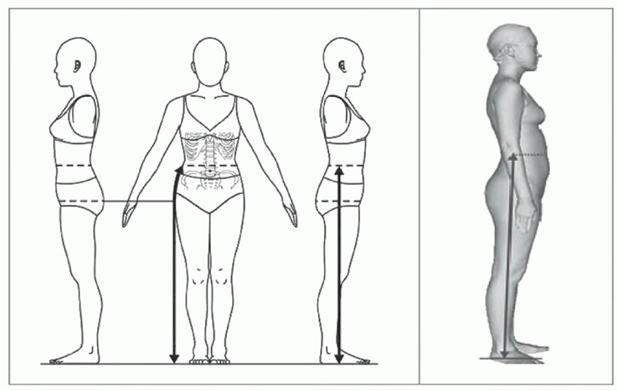

Определение: Вертикальное расстояние от уровня талии до пола (см. рисунок 41).

Положение тела: Испытуемый стоит прямо, стопы вместе, живот расслаблен.

Измерительное средство: Антропометр.

Рисунок 41 - Высота талии

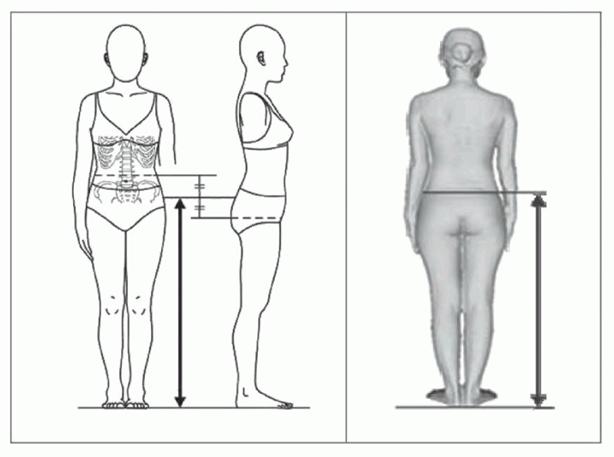

Определение: Вертикальное расстояние от уровня над бедрами до пола (см. рисунок 42).

Положение тела: Испытуемый стоит, полностью выпрямившись, стопы вместе.

Измерительное средство: Антропометр.

Рисунок 42 - Высота уровня над бедрами

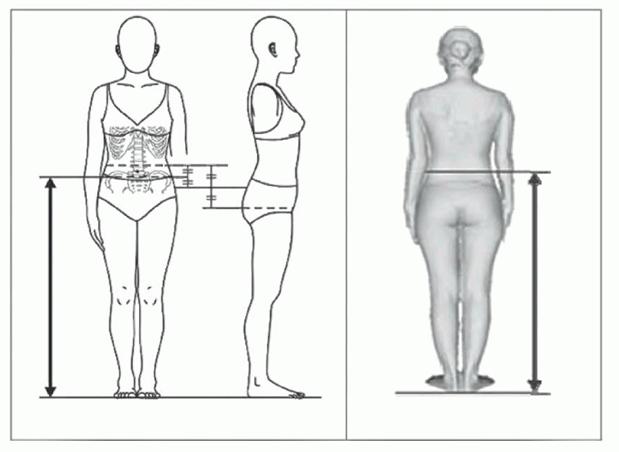

Определение: Вертикальное расстояние от уровня верха бедер до пола (см. рисунок 43).

Положение тела: Испытуемый стоит, полностью выпрямившись, стопы вместе.

Измерительное средство: Антропометр.

Рисунок 43 - Высота верха бедер

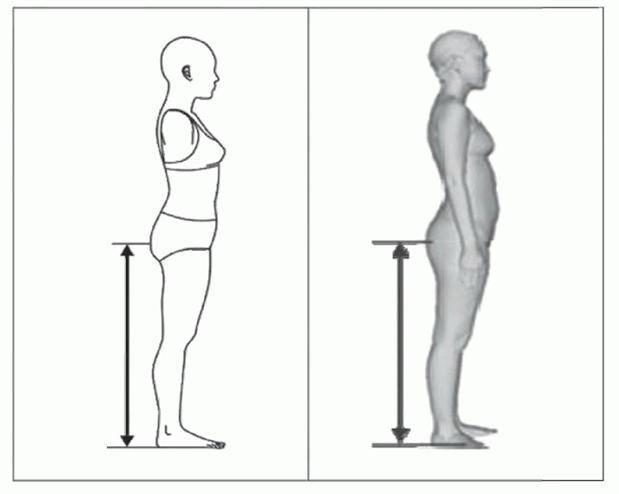

Определение: Вертикальное расстояние от уровня ягодиц до пола (см. рисунок 44).

Положение тела: Испытуемый стоит, полностью выпрямившись, стопы вместе.

Измерительное средство: Антропометр.

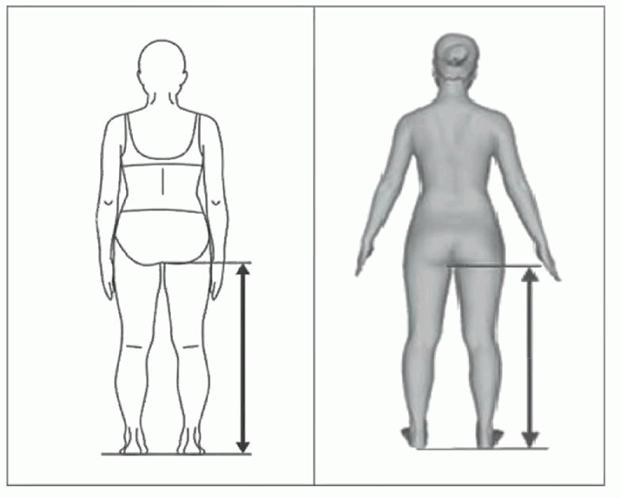

Рисунок 44 - Высота ягодиц

Определение: Вертикальное расстояние от уровня максимального обхвата бедер до пола (см. рисунок 45).

Положение тела: Испытуемый стоит, полностью выпрямившись, стопы вместе.

Измерительное средство: Антропометр.

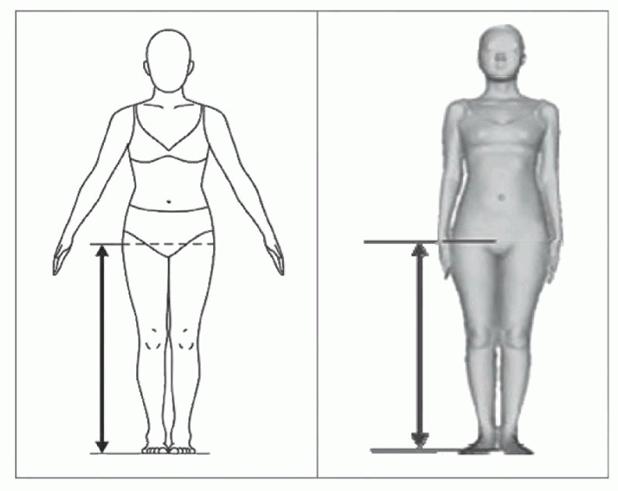

Рисунок 45 - Высота уровня максимального обхвата бедер

Определение: Вертикальное расстояние от уровня основания ног до пола (см. рисунок 46).

Положение тела: Испытуемый стоит, ноги расставлены на ширину плеч.

Измерение производится сзади.

Измерительное средство: Антропометр.

Рисунок 46 - Высота уровня основания ног

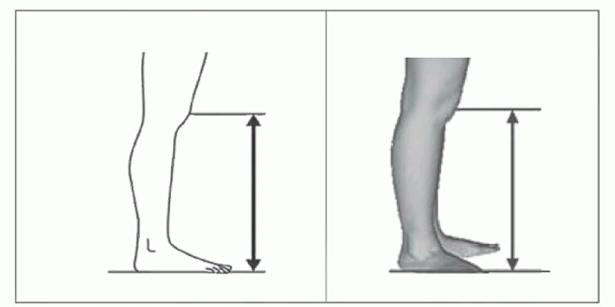

Определение: Вертикальное расстояние от центра коленной чашечки до пола (см. рисунок 47).

Положение тела: Испытуемый стоит прямо, стопы вместе.

Измерительное средство: Антропометр.

Рисунок 47 - Высота коленной точки

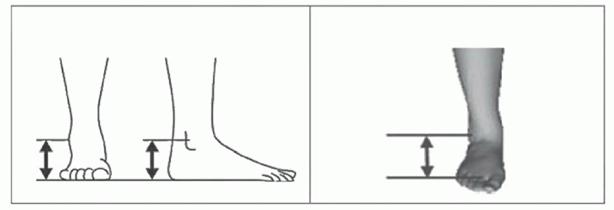

Определение: Вертикальное расстояние от точки наружной лодыжки до пола (см. рисунок 48).

Положение тела: Испытуемый стоит прямо, стопы вместе.

Измерительное средство: Антропометр.

Рисунок 48 - Высота лодыжки

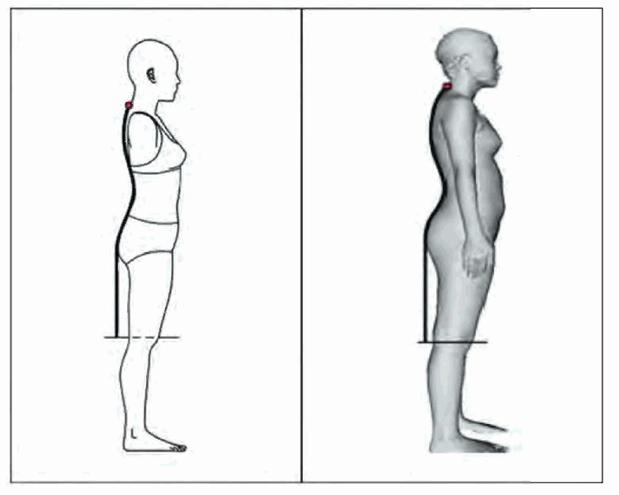

Определение: Вертикальное расстояние от шейной точки до плоскости сидения (см. рисунок 49).

Положение тела: Испытуемый сидит прямо, ступни упираются в пол или свободно опущены, голова ориентирована во Франкфуртской плоскости. Бедра параллельны друг другу и расположены под углом 90° как по отношению к туловищу, так и по отношению к голеням. Голени свободно свисают.

Измерительное средство: Антропометр.

Примечание - Идентично измерению "высота шейной точки в положении сидя" (cervicale height, sitting) в ИСО 7250-1.

Рисунок 49 - Высота шейной точки в положении сидя

Примечание - См. таблицу С.1 для сопоставления расстояний, ширин и глубин с контрольными точками и уровням (3.1), с линиями и плоскостями (3.2).

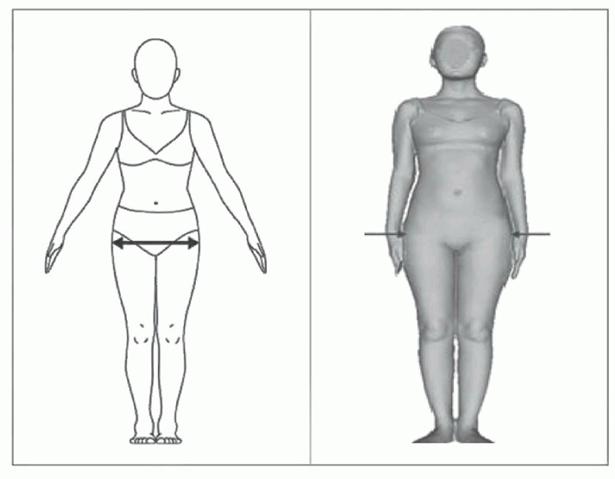

Определение: Максимальное горизонтальное расстояние между боковыми границами бедер (см. рисунок 50).

Положение тела: Испытуемый стоит прямо, стопы вместе. Измерение производится без оказания давления на поверхность тела.

Измерительное средство: Большой штангенциркуль.

Рисунок 50 - Поперечный диаметр бедер

Определение: Расстояние между точками основания шеи сбоку (см. рисунок 51).

Положение тела: Испытуемый стоит прямо, стопы вместе, руки свободно свисают, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Штангенциркуль.

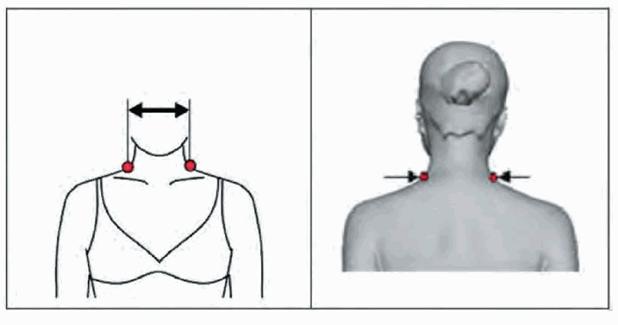

Рисунок 51 - Поперечный диаметр шеи

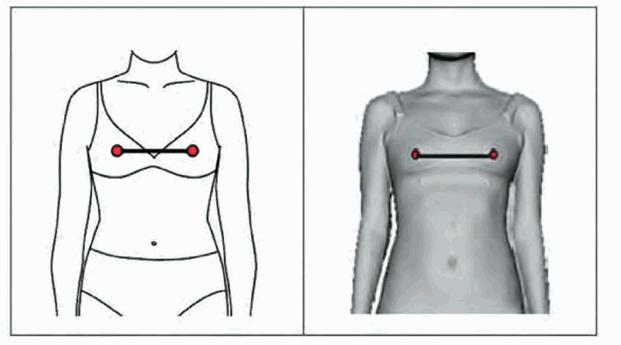

Определение: Расстояние между сосковыми точками (см. рисунок 52).

Положение тела: Испытуемый стоит прямо, стопы вместе, руки свободно свисают.

Измерительное средство: Измерительная лента.

Рисунок 52 - Расстояние между сосковыми точками

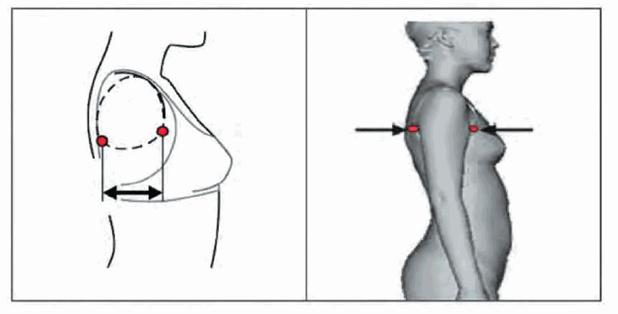

Определение: Горизонтальное расстояние между передним и задним углами подмышечных впадин (см. рисунок 53).

Положение тела: Испытуемый стоит прямо, стопы вместе, руки свободно свисают.

Измерительное средство: Штангенциркуль.

Рисунок 53 - Передне-задний диаметр руки

Определение: Горизонтальная глубина туловища, измеряемая в срединно-сагиттальной плоскости на уровне среднегрудинной точки (см. рисунок 54).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Большой штангенциркуль с изогнутыми губками или большой кронциркуль.

Примечание - Идентично измерению "глубина грудной клетки в положении стоя" (chest depth, standing) в ИСО 7250-1.

Рисунок 54 - Глубина грудины

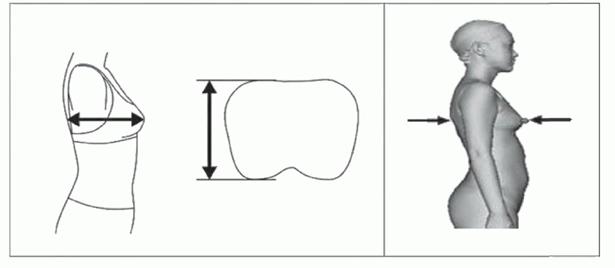

Определение: Максимальная горизонтальная глубина бюста, измеряемая на уровне сосковых точек (см. рисунок 55).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Большой штангенциркуль.

Примечание - Идентично измерению "глубина тела в положении стоя" (thorax depth at the nipple) в ИСО 7250-1.

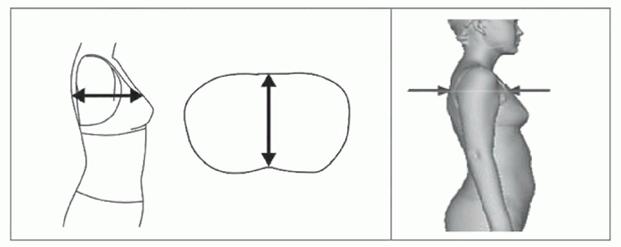

Рисунок 55 - Передне-задний диаметр бюста

Определение: Максимальное горизонтальное расстояние между наибольшим выступом живота и максимальным выступом ягодиц (см. рисунок 56).

Положение тела: Испытуемый стоит прямо, живот расслаблен, самая выступающая точка ягодиц касается поверхности вертикальной плоскости. Расстояние измеряется от вертикальной плоскости касания ягодиц до точки наибольшего выступа живота.

Измерительное средство: Большой штангенциркуль.

Рисунок 56 - Передне-задний диаметр бедер с учетом выступа живота

Примечание - См. таблицу С.2 для сопоставления обхватов с контрольными точками и уровням (3.1) и линиями и плоскостями (3.2).

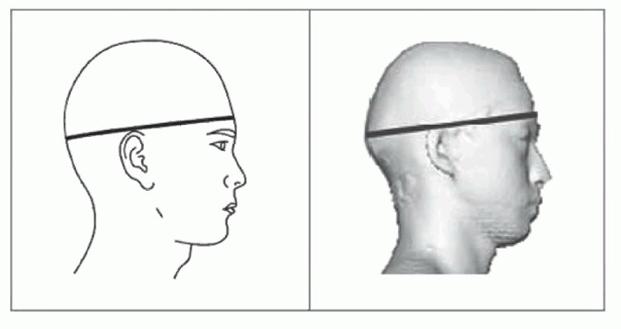

Определение: Максимальный обхват головы, определяемый горизонтально и измеряемый спереди выше точки надпереносья, сзади на уровне выступающей части затылка. Объем волос также включают в полученное измерение (см. рисунок 57).

Положение тела: Испытуемый сидит или стоит прямо, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Измерительная лента.

Примечание - Идентично измерению "окружность головы" (head circumference) в ИСО 7250-1.

Рисунок 57 - Обхват головы

Определение: Обхват шеи, определяемый ниже выступа гортани (щитовидный хрящ) и далее перпендикулярно продольной оси шеи (см. рисунок 58).

Положение тела: Испытуемый сидит или стоит прямо, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Измерительная лента.

Примечание - Идентично измерению "окружность шеи" (neck circumference) в ИСО 7250-1.

Рисунок 58 - Обхват шеи

Определение: Обхват основания шеи, измеряемый от шейной точки через точку основания шеи спереди (см. рисунок 59).

Положение тела: Испытуемый сидит или стоит прямо, голова ориентирована во Франкфуртской плоскости.

Измерительные средства: Измерительная лента, цепочка и линейка.

Рисунок 59 - Обхват основания шеи

Определение: Горизонтальный обхват, определяемый на уровне сосковых точек (см. рисунок 60).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Измерительная лента.

Примечание - Идентично измерению "окружность грудной клетки" (chest circumference) в ИСО 7250-1.

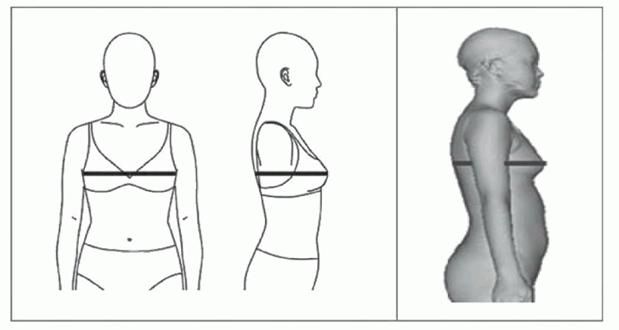

Рисунок 60 - Обхват бюста

Определение: Горизонтальный обхват, измеряемый точно по контуру тела на уровне сосковых точек (см. рисунок 61).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Измерительная лента.

Рисунок 61 - Обхват бюста контурный

Определение: Горизонтальный обхват туловища, измеряемый на уровне подмышечных впадин (см. рисунок 62).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Измерительная лента.

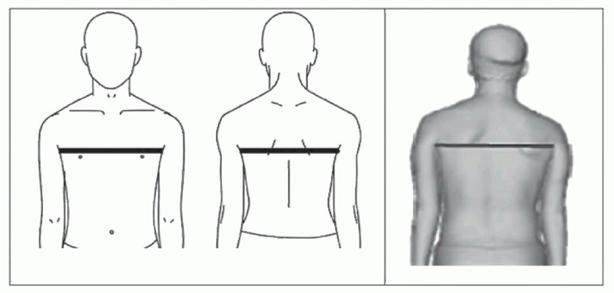

Рисунок 62 - Обхват груди (через подмышечные впадины)

Определение: Измерение производится со стороны спины на уровне сосковых точек, далее через подмышечные впадины по переду выше грудных желез (см. рисунок 63).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Измерительная лента.

Рисунок 63 - Верхний обхват груди

Определение: Горизонтальный обхват тела, определяемый на уровне под грудью (см. рисунок 64).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Измерительная лента.

Рисунок 64 - Обхват под грудью

Определение: Горизонтальный обхват тела, определяемый на уровне середины торса (см. рисунок 65).

Положение тела: Испытуемый стоит прямо, живот расслаблен.

Измерительное средство: Измерительная лента.

Рисунок 65 - Обхват середины торса

Определение: Горизонтальный обхват тела, определяемый на уровне талии (см. рисунок 66).

Положение тела: Испытуемый стоит прямо, живот расслаблен.

Измерительное средство: Измерительная лента.

Примечание - Идентично измерению "окружность талии" (waist circumference) в ИСО 7250-1.

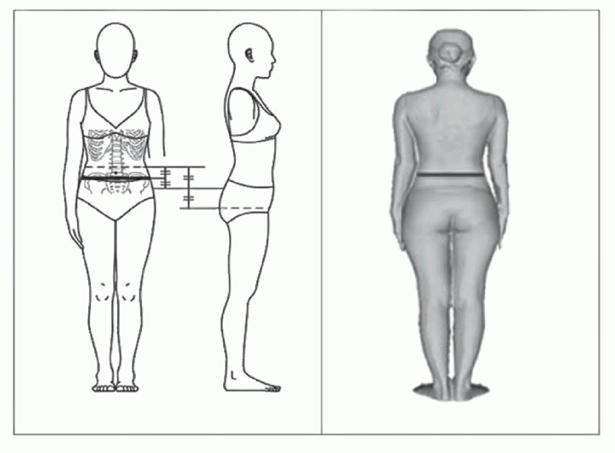

Рисунок 66 - Обхват талии

Определение: Горизонтальный обхват тела, определяемый на уровне над бедрами (см. рисунок 67).

Положение тела: Испытуемый стоит прямо, стопы вместе, живот расслаблен.

Измерительное средство: Измерительная лента.

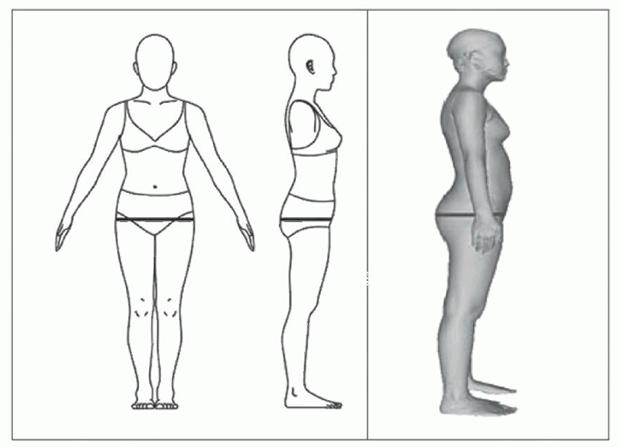

Рисунок 67 - Обхват над бедрами

Определение: Горизонтальный обхват тела, определяемый на уровне верха бедер (см. рисунок 68).

Положение тела: Испытуемый стоит прямо, стопы вместе, живот расслаблен.

Измерительное средство: Измерительная лента.

Рисунок 68 - Обхват верха бедер

Определение: Горизонтальный обхват тела, определяемый на уровне ягодиц (см. рисунок 69).

Положение тела: Испытуемый стоит прямо, стопы вместе, живот расслаблен.

Измерительное средство: Измерительная лента.

Рисунок 69 - Обхват бедер на уровне ягодиц

Определение: Максимальный горизонтальный обхват тела, определяемый ниже уровня ягодиц (см. рисунок 70).

Положение тела: Испытуемый стоит прямо, стопы вместе, живот расслаблен.

Измерительное средство: Измерительная лента.

Рисунок 70 - Обхват бедер максимальный

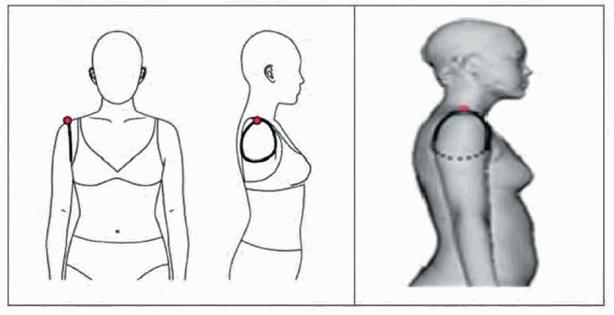

Определение: Обхват, определяемый от и до плечевой точки вниз под рукой вдоль контура сочленения руки с туловищем (см. рисунок 71).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Измерительная лента.

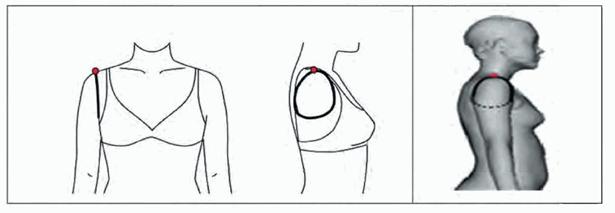

Рисунок 71 - Обхват проймы

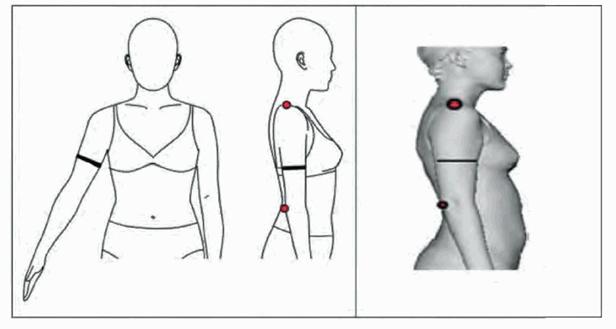

Определение: Обхват верхней части руки, определяемый посередине между плечевой и лучевой точками (см. рисунок 72).

Положение тела: Испытуемый стоит прямо, руки отведены в сторону, образуя угол 20° относительно боковой поверхности тела.

Измерительное средство: Измерительная лента.

Рисунок 72 - Обхват руки верхний

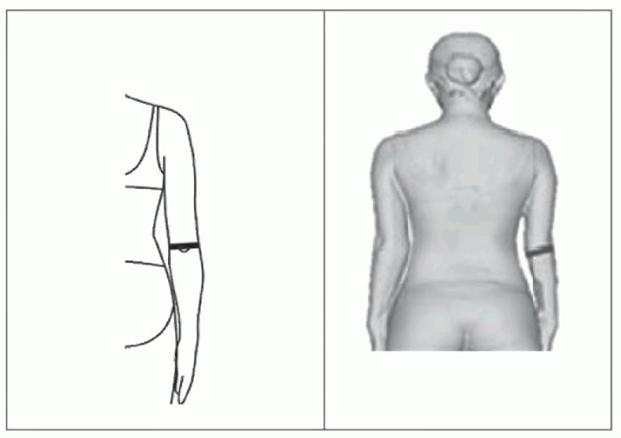

Определение: Обхват руки на уровне лучевой точки (см. рисунок 73).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Измерительная лента.

Рисунок 73 - Обхват локтя

Определение: Обхват локтя на уровне лучевой точки (см. рисунок 74).

Положение тела: Испытуемый стоит прямо, рука согнута в локте под углом 90°, кисть и пальцы выпрямлены.

Измерительное средство: Измерительная лента.

Рисунок 74 - Обхват локтя в согнутом положении

Определение: Обхват запястья, определяемый на уровне локтевой шиловидной точки (см. рисунок 75).

Положение тела: Испытуемый держит предплечье горизонтально, кисть и пальцы выпрямлены, ладонь обращена вниз.

Измерительное средство: Измерительная лента.

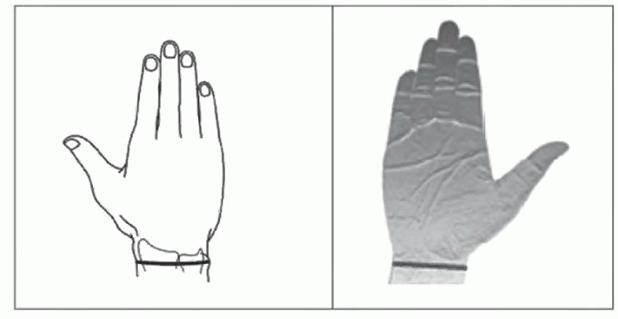

Рисунок 75 - Обхват запястья

Определение: Максимальный горизонтальный обхват бедра под ягодичной складкой (см. рисунок 76).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч.

Измерительное средство: Измерительная лента.

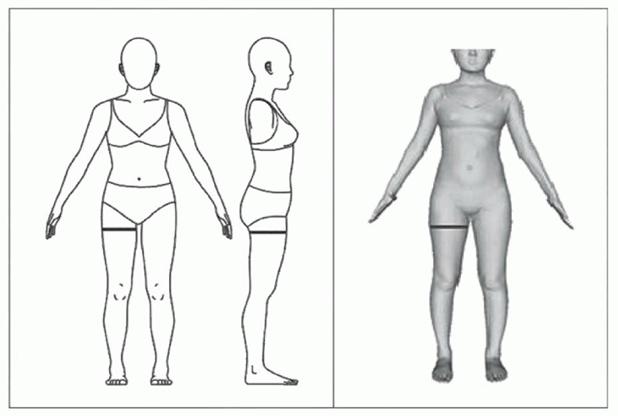

Рисунок 76 - Обхват бедра

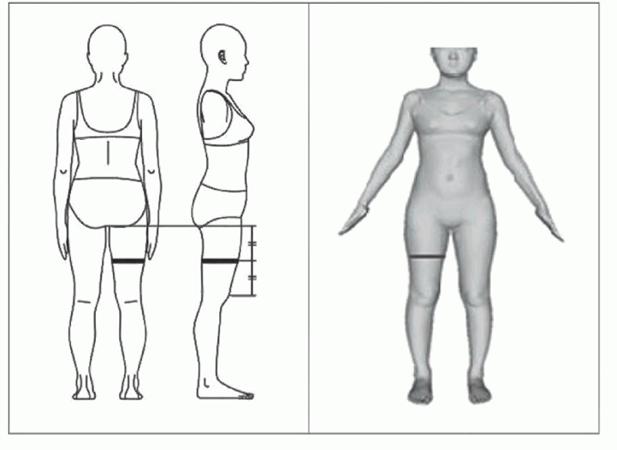

Определение: Горизонтальный обхват бедра, определяемый посередине между уровнем основания ноги и коленом (см. рисунок 77).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч.

Измерительное средство: Измерительная лента.

Рисунок 77 - Обхват середины бедра

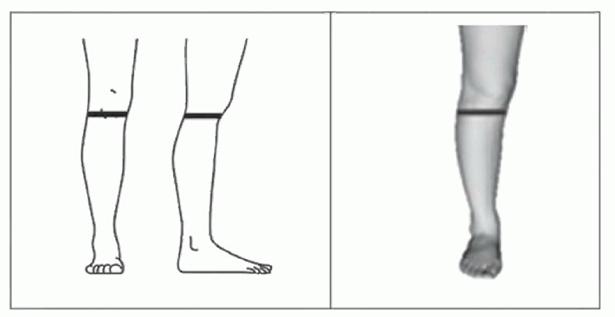

Определение: Горизонтальный обхват колена, определяемый на уровне коленной точки (см. рисунок 78).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч.

Измерительное средство: Измерительная лента.

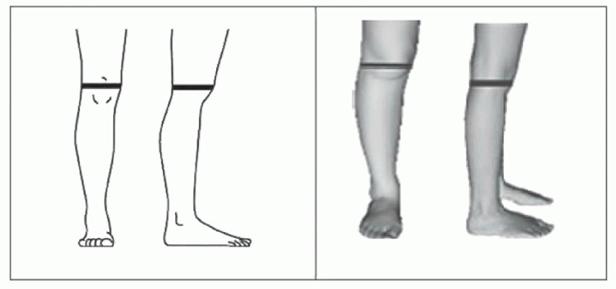

Рисунок 78 - Обхват колена

Определение: Горизонтальный обхват ноги, определяемый непосредственно под коленной чашечкой (см. рисунок 79).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч.

Измерительное средство: Измерительная лента.

Рисунок 79 - Обхват под коленом

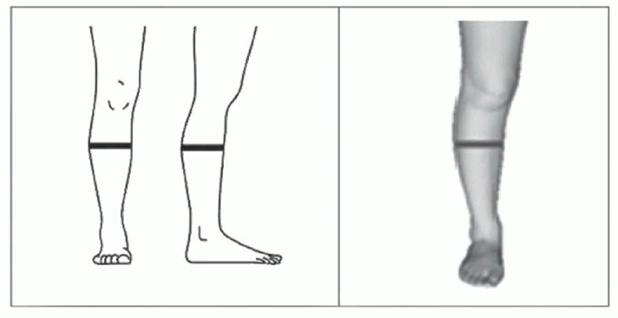

Определение: Максимальный горизонтальный обхват голени в области икроножной мышцы (см. рисунок 80).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч.

Измерительное средство: Измерительная лента.

Примечание - Идентично измерению "окружность икроножной мышцы" (calf circumference) в ИСО 7250-1.

Рисунок 80 - Обхват икры

Определение: Минимальный горизонтальный обхват нижней части ноги непосредственно над лодыжкой (см. рисунок 81).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч.

Измерительное средство: Измерительная лента.

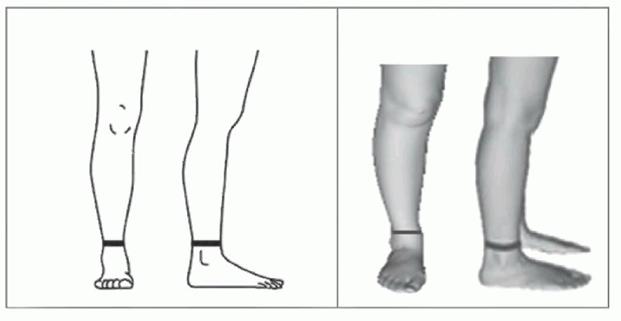

Рисунок 81 - Обхват щиколотки

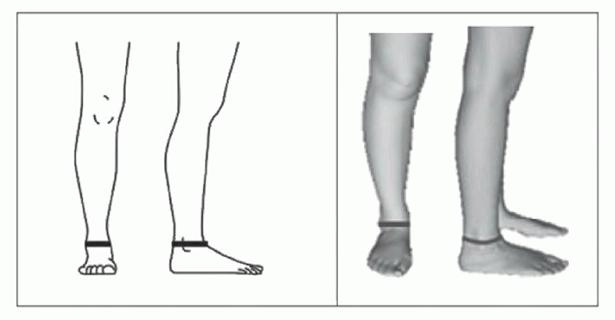

Определение: Горизонтальный обхват ноги, определяемый на уровне точки наружной лодыжки (см. рисунок 82).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч.

Измерительное средство: Измерительная лента.

Рисунок 82 - Обхват лодыжки

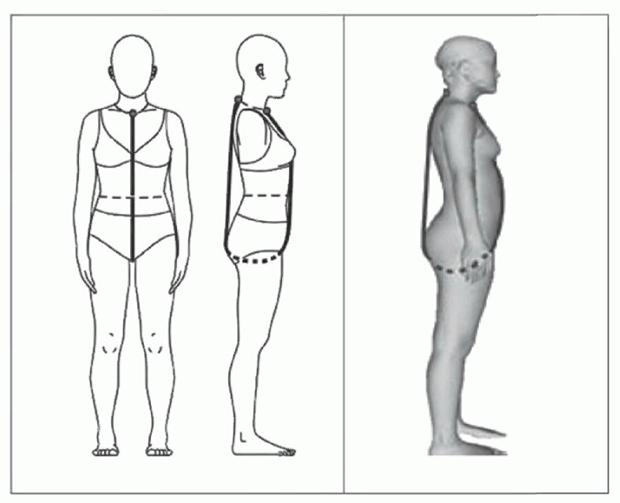

Определение: Длина замкнутого контура, исходящего из точки на середине линии плеча, далее вниз по спине, через пах, затем через сосковую точку и к начальной точке; во время измерения избегать сдавливания тела лентой в области паха и на груди. Измерительная лента прилегает плотно к контуру тела от уровня талии спереди до уровня талии сзади (см. рисунок 83).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч, руки свободно свисают.

Измерительное средство: Измерительная лента.

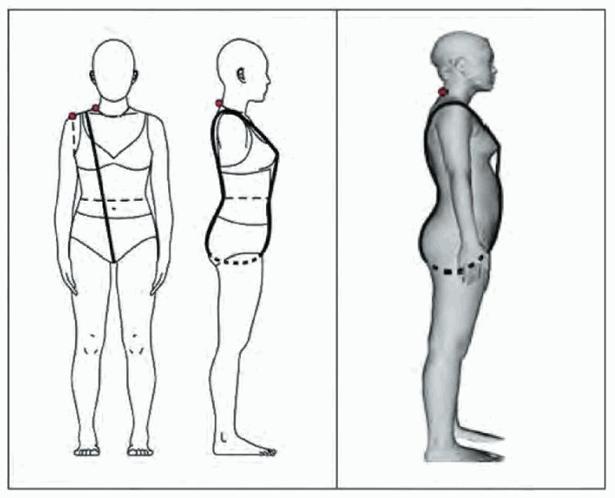

Рисунок 83 - Диагональный обхват торса

Определение: Расстояние от шейной точки вниз вдоль центра спины, через пах, далее по центру передней части торса к точке основания шеи спереди (см. рисунок 84).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч, руки свободно свисают.

Измерительное средство: Измерительная лента.

Рисунок 84 - Длина торса по центру

Примечание - См. С.3 для сопоставления измерения расстояний с контрольными точками и уровням (3.1), с линиями и плоскостями (3.2).

Определение: Расстояние от точки основания шеи сбоку до плечевой точки (см. рисунок 85).

Положение тела: Испытуемый сидит или стоит прямо, плечи расслаблены.

Измерительное средство: Измерительная лента.

Рисунок 85 - Длина плечевого ската

Определение: Расстояние между правой и левой плечевыми точками (см. рисунок 86).

Положение тела: Испытуемый сидит или стоит прямо, плечи расслаблены.

Измерительное средство: Измерительная лента.

Рисунок 86 - Ширина плеч сзади

Определение: Расстояние между левой и правой плечевой точками, проходящее через шейную точку (см. рисунок 87).

Положение тела: Испытуемый сидит или стоит прямо, плечи расслаблены.

Измерительное средство: Измерительная лента.

Рисунок 87 - Ширина плеч через шейную точку

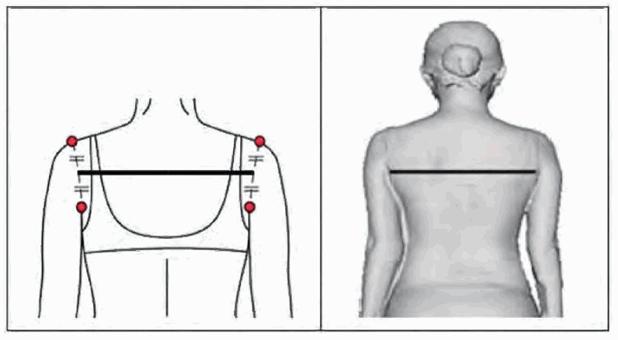

Определение: Расстояние между серединами задних участков левой и правой проймы. Середина заднего участка проймы определяется между плечевой точкой и точкой заднего угла подмышечной впадины (см. рисунок 88).

Положение тела: Испытуемый сидит или стоит прямо, плечи расслаблены.

Измерительное средство: Измерительная лента.

Рисунок 88 - Ширина спины

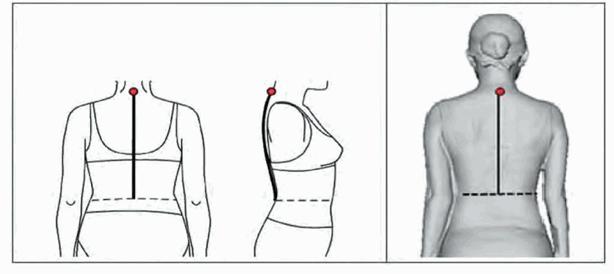

Определение: Расстояние от шейной точки до уровня талии (см. рисунок 89).

Положение тела: Испытуемый сидит или стоит прямо, руки свободно свисают, плечи расслаблены. Голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Измерительная лента.

Рисунок 89 - Длина спины до талии

Определение: Вертикальное расстояние от шейной точки до верхней границы измерительной ленты, проходящей горизонтально между подмышечными впадинами (см. рисунок 90).

Положение тела: Испытуемый стоит прямо, руки свободно свисают, плечи расслаблены.

Голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Измерительная лента.

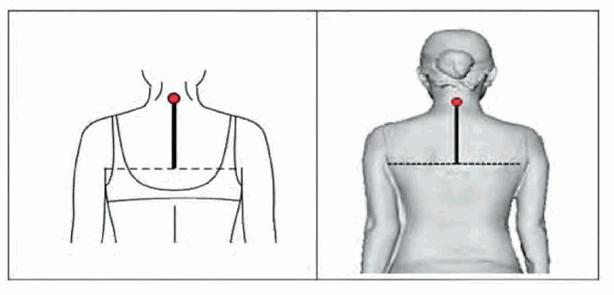

Рисунок 90 - Высота проймы сзади

Определение: Расстояние между серединами передних участков левой и правой проймы. Середина переднего участка проймы определяется между плечевой точкой и точкой переднего угла подмышечной впадины (см. рисунок 91).

Положение тела: Испытуемый сидит или стоит прямо, плечи расслаблены.

Измерительное средство: Измерительная лента.

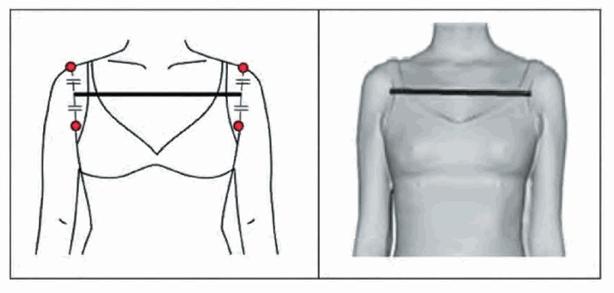

Рисунок 91 - Ширина груди

Определение: Вертикальное расстояние от точки основания шеи спереди до уровня талии (см. рисунок 92).

Положение тела: Испытуемый стоит прямо, плечи расслаблены, руки свободно свисают.

Измерительное средство: Измерительная лента.

Рисунок 92 - Расстояние от точки основания шеи спереди до талии

Определение: Расстояние от середины между точками переднего и заднего углов подмышечной впадины по линии проймы до уровня талии (см. рисунок 93).

Положение тела: Испытуемый стоит прямо, плечи расслаблены, руки отведены в сторону, образуя угол 20° относительно боковой поверхности тела.

Измерительное средство: Измерительная лента.

Рисунок 93 - Длина бока до талии

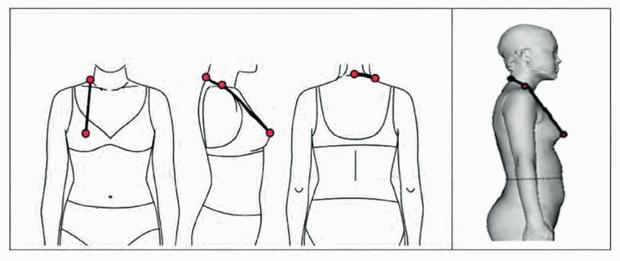

Определение: Расстояние от точки основания шеи сбоку до сосковой точки (см. рисунок 94).

Положение тела: Испытуемый стоит прямо, руки свободно свисают, плечи расслаблены, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Измерительная лента.

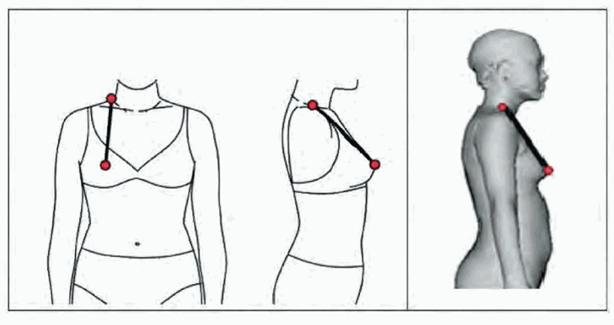

Рисунок 94 - Расстояние от точки основания шеи сбоку до сосковой точки

Определение: Расстояние от точки основания шеи сбоку через сосковую точку, далее вертикально вниз до уровня талии спереди (см. рисунок 95).

Положение тела: Испытуемый стоит прямо, руки свободно свисают, плечи расслаблены, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Измерительная лента.

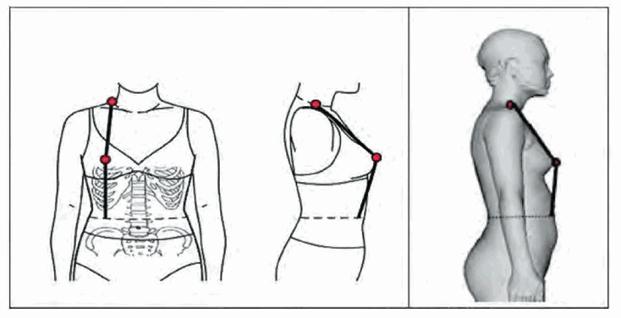

Рисунок 95 - Расстояние от точки основания шеи сбоку до талии спереди

Определение: Расстояние от шейной точки вдоль линии основания шеи через точку основания шеи сбоку до сосковой точки (см. рисунок 96).

Положение тела: Испытуемый стоит прямо, руки свободно свисают, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Измерительная лента.

Рисунок 96 - Расстояние от шейной точки до сосковой точки

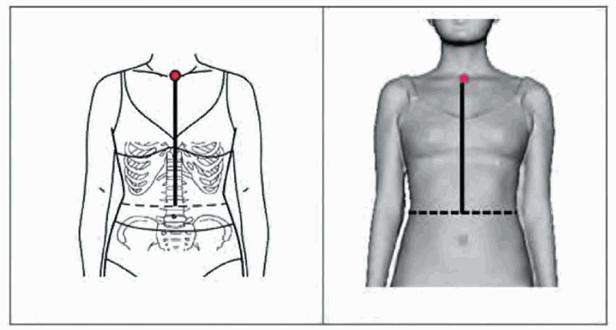

Определение: Расстояние от шейной точки вдоль линии основания шеи до точки основания шеи сбоку, далее через сосковую точку, затем вертикально вниз до уровня талии (см. рисунок 97).

Положение тела: Испытуемый стоит прямо, руки свободно свисают, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Измерительная лента.

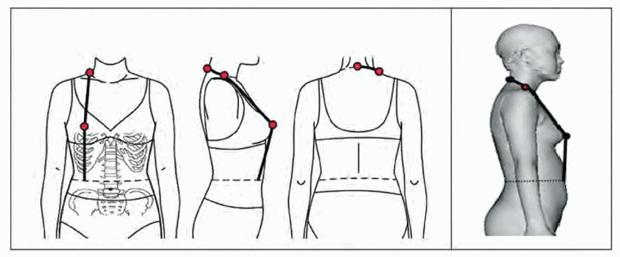

Рисунок 97 - Расстояние от шейной точки до талии спереди

Определение: Расстояние между плечевой точкой и лучевой точкой (см. рисунок 98).

Положение тела: Испытуемый стоит прямо, плечи расслаблены, кисть расположена на тазовой кости.

Измерительное средство: Измерительная лента.

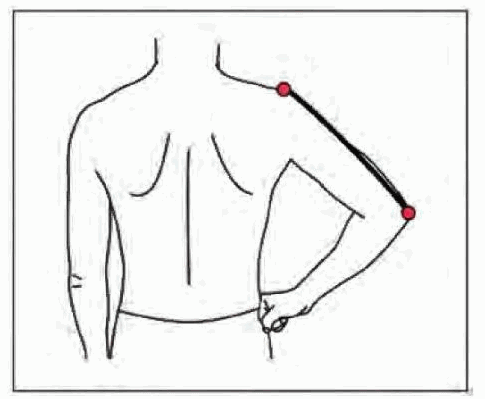

Рисунок 98 - Длина руки до локтя

Определение: Расстояние между лучевой точкой и локтевой шиловидной точкой (см. рисунок 99).

Положение тела: Испытуемый стоит прямо, плечи расслаблены, кулак расположен на тазовой кости.

Измерительное средство: Измерительная лента.

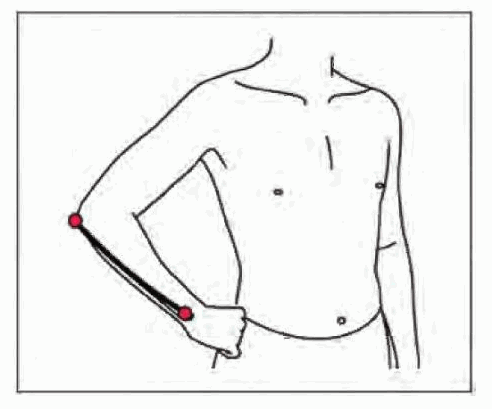

Рисунок 99 - Длина предплечья

Определение: Расстояние от точки переднего угла подмышечной впадины по внутренней поверхности руки до запястья (см. рисунок 100).

Положение тела: Испытуемый стоит прямо, руки отведены в сторону, образуя угол 20° относительно боковой поверхности тела, ладонь повернута к телу.

Измерительное средство: Измерительная лента.

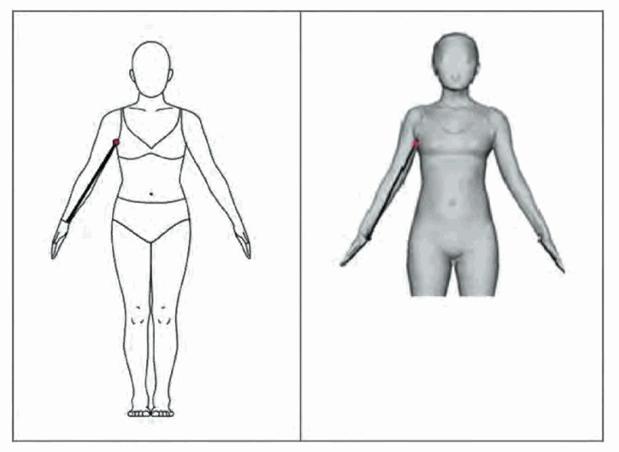

Рисунок 100 - Длина руки по внутренней поверхности

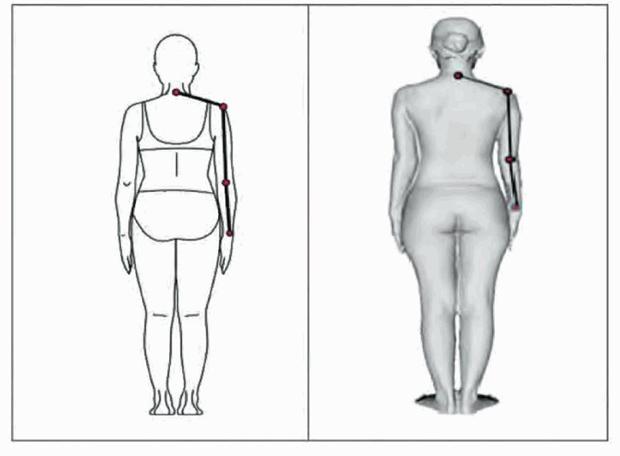

Определение: Расстояние от шейной точки вдоль линии плеча до плечевой точки, далее вниз вдоль внешней поверхности руки через лучевую точку до локтевой шиловидной точки на запястье (см. рисунок 101).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Измерительная лента.

Рисунок 101 - Расстояние от шейной точки до запястья

Определение: Расстояние от уровня талии спереди по центру тела вниз, через пах и далее по центру до уровня талии сзади. В процессе измерения избегать излишнего давления измерительной ленты на тело в области паха (см. рисунок 102).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч.

Измерительное средство: Измерительная лента.

Рисунок 102 - Дуга через паховую область

Определение: Расстояние от уровня талии спереди по центру тела к центру внутренней поверхности бедра на высоте уровня основания ноги (см. рисунок 103).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч, руки отведены в стороны, образуя угол 20° относительно боковой поверхности тела.

Измерительное средство: Измерительная лента.

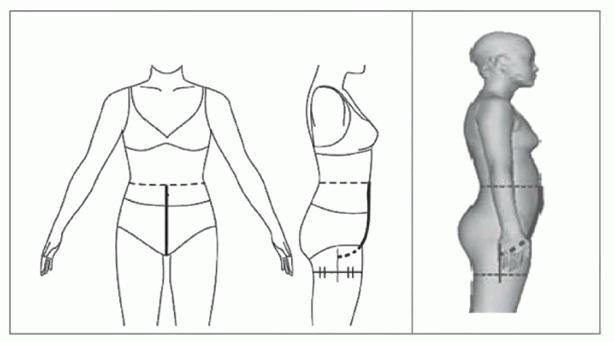

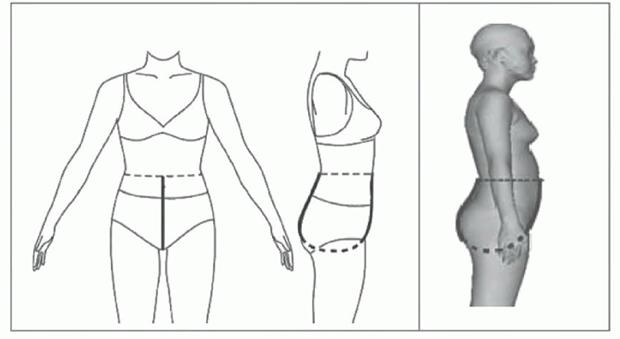

Рисунок 103 - Длина переднего участка паха

Определение: Расстояние от уровня талии сзади по центру тела к центру внутренней поверхности бедра на высоте уровня основания ноги (см. рисунок 104).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч, руки отведены в сторону, образуя угол 20° относительно боковой поверхности тела.

Измерительное средство: Измерительная лента.

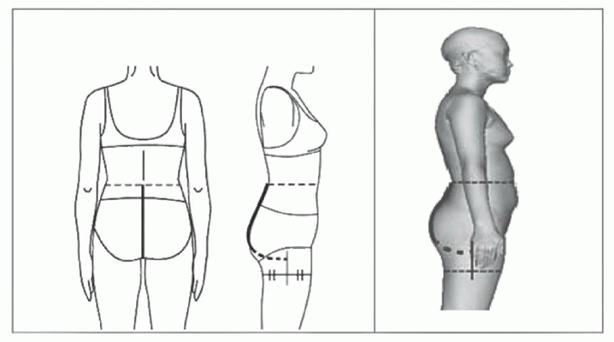

Рисунок 104 - Длина заднего участка паха

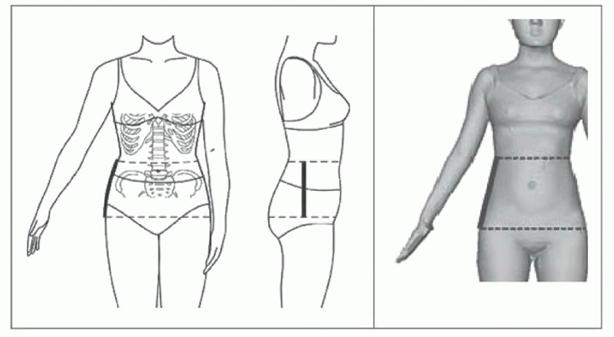

Определение: Расстояние от уровня талии до уровня бедер по боковой поверхности тела (см. рисунок 105).

Положение тела: Испытуемый стоит прямо, стопы вместе, руки отведены в сторону, образуя угол 20° относительно боковой поверхности тела.

Измерительное средство: Измерительная лента.

Рисунок 105 - Расстояние от талии до бедер сбоку

Определение: Расстояние от уровня талии по боковой поверхности бедра (следуя контуру тела) и далее вертикально вниз до пола (см. рисунок 106).

Положение тела: Испытуемый стоит прямо, стопы вместе, руки отведены в сторону, образуя угол 20° относительно боковой поверхности тела.

Измерительное средство: Измерительная лента.

Рисунок 106 - Расстояние от талии до пола сбоку

Определение: Расстояние от шейной точки, измеряемое по контуру тела вдоль позвоночника до уровня бедер, затем вертикально вниз (см. рисунок 107).

Положение тела: Испытуемый стоит прямо, стопы вместе, руки свободно свисают, голова ориентирована во Франкфуртской плоскости.

Измерительное средство: Измерительная лента.

Рисунок 107 - Расстояние от шейной точки до пола по контуру тела

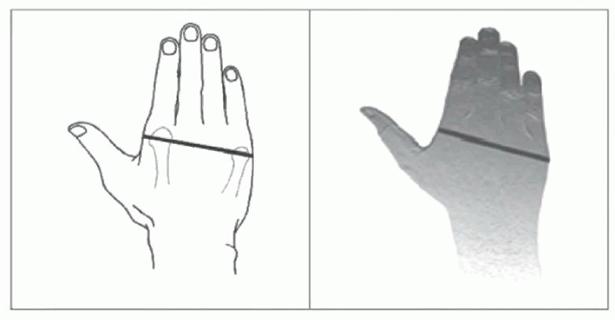

Определение: Максимальный обхват ладони в области межфаланговых суставов (см. рисунок 108).

Положение тела: Испытуемый держит предплечье горизонтально полу, кисть вытянута, пальцы выпрямлены, большой палец отведен.

Измерительное средство: Измерительная лента.

Рисунок 108 - Обхват ладони

Определение: Расстояние от кончика среднего пальца до наиболее отдаленной складки запястья (см. рисунок 109).

Положение тела: Испытуемый держит предплечье горизонтально полу, кисть и пальцы выпрямлены, ладонь обращена вверх.

Измерительное средство: Штангенциркуль.

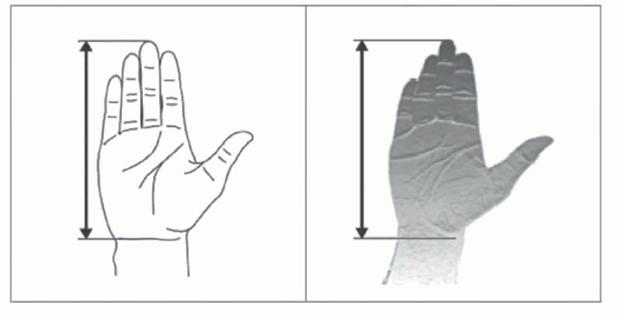

Рисунок 109 - Длина кисти

Определение: Расстояние от середины складки у основания среднего пальца до наиболее отдаленной складки запястья (см. рисунок 110).

Положение тела: Испытуемый держит предплечье горизонтально полу, кисть и пальцы выпрямлены, ладонь обращена вверх.

Измерительное средство: Штангенциркуль.

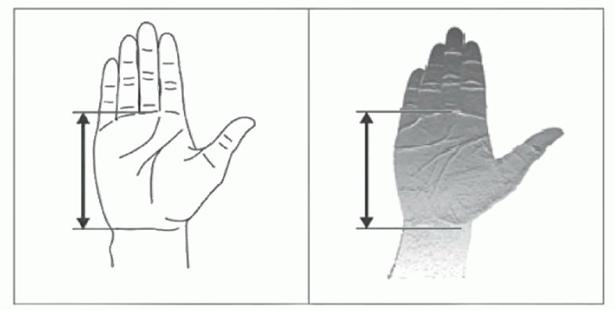

Рисунок 110 - Длина ладони

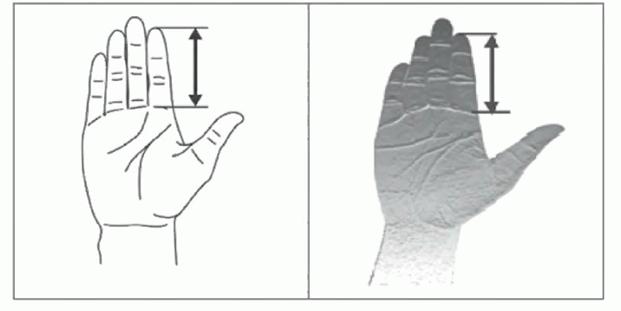

Определение: Расстояние от кончика указательного пальца до ближайшей складки у основания указательного пальца (см. рисунок 111).

Положение тела: Испытуемый держит предплечье горизонтально полу, кисть и пальцы выпрямлены, ладонь обращена вверх.

Измерительное средство: Штангенциркуль.

Рисунок 111 - Длина указательного пальца

Определение: Расстояние от выступа пятки до кончика наиболее выступающего (большого или второго) пальца, измеряемое параллельно продольной оси стопы (см. рисунок 112).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч, вес равномерно распределен между стопами.

Измерительное средство: Большой штангенциркуль.

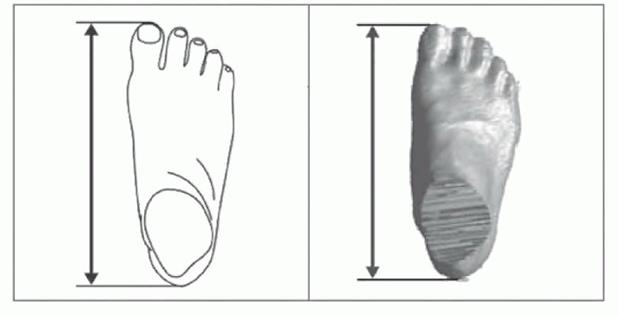

Рисунок 112 - Длина стопы

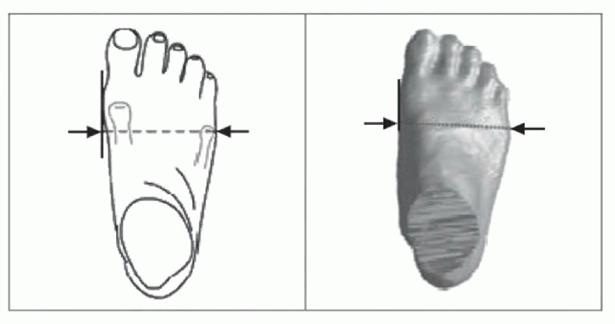

Определение: Максимальная ширина верхней части стопы, измеряемая перпендикулярно по отношению к продольной оси стопы (см. рисунок 113).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч, вес равномерно распределен между стопами.

Измерительное средство: Большой штангенциркуль.

Рисунок 113 - Ширина стопы

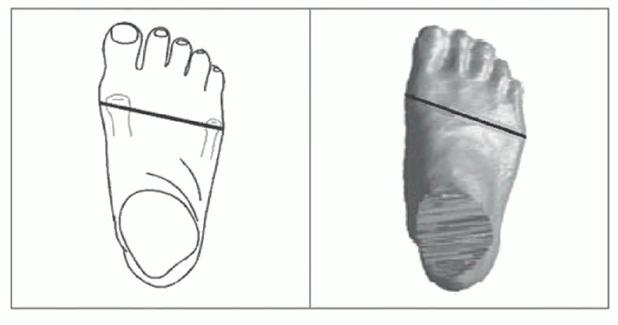

Определение: Максимальный обхват стопы, измеряемый вокруг верхней части стопы (см. рисунок 114).

Положение тела: Испытуемый стоит прямо, ноги расставлены на ширину плеч, вес равномерно распределен между стопами.

Измерительное средство: Измерительная лента.

Рисунок 114 - Обхват стопы

Примечание - См. таблицу С.4 для соотнесения прочих измерений с контрольными точками и уровнями (3.1), линиями и плоскостями (3.2).

Определение: Общая масса (вес) тела.

Положение тела: Испытуемый стоит на весах.

Измерительное средство: Весы.

Примечание - Идентично измерению "масса тела" (body mass, weight) в ИСО 7250-1.

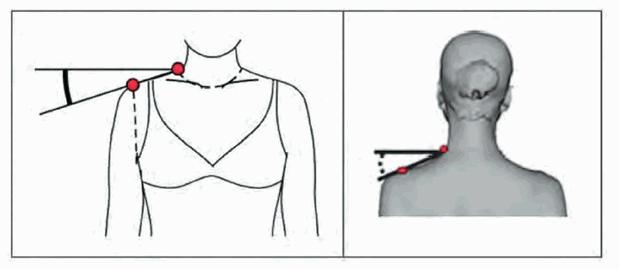

Определение: Значение угла наклона в градусах, отображенное на инклинометре, помещенном на плече вдоль линии, соединяющей плечевую и шейную точки (см. рисунок 115).

Положение тела: Испытуемый стоит прямо, руки свободно свисают.

Измерительное средство: Инклинометр.

Рисунок 115 - Угол наклона плеча

Примечание - См. таблицу С.4 для соотнесения расчетных размеров с контрольными точками, уровнями (3.1), линиями и плоскостями (3.2).

Определение: Расстояние от шейной точки до уровня талии сзади, через паховую область до уровня талии спереди и далее до точки основания шеи спереди (см. рисунок 116).

Вычисление: Сложить расстояние от шейной точки до талии спереди (5.4.13), дугу через паховую область (5.4.18), расстояние от точки основания шеи спереди до талии (5.4.8).

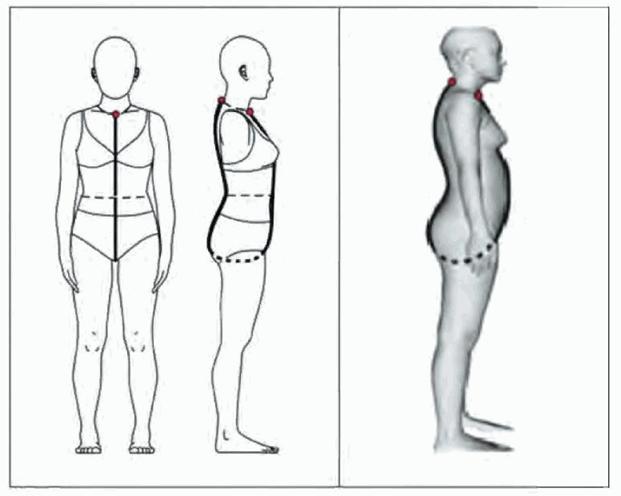

Рисунок 116 - Длина торса по центру контурная

Определение: Расстояние от шейной точки по контуру тела вдоль позвоночника до уровня ягодиц и вертикально вниз до уровня колена (см. рисунок 117).

Вычисление: Из значения расстояния от шейной точки до пола по контуру тела (5.4.23) вычесть высоту коленной точки (5.1.16).

Рисунок 117 - Расстояние от шейной точки до колена

Определение: Вертикальное расстояние от шейной точки до уровня основания ноги (см. рисунок 118).

Вычисление: Из значения высоты шеи сзади (5.1.5) вычесть высоту уровня основания ног (5.1.15).

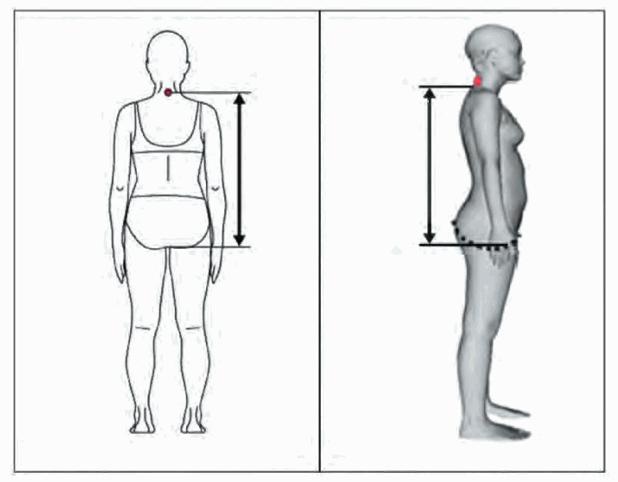

Рисунок 118 - Высота торса

Определение: Вертикальное расстояние от уровня талии до уровня основания ног (см. рисунок 119).

Вычисление: Из значения высоты уровня талии (5.1.10) вычесть высоту уровня основания ног (5.1.15).

Рисунок 119 - Высота сидения

Определение: Вертикальное расстояние между уровнем основания ног и уровнем колена (см. рисунок 120).

Вычисление: Из значения высоты уровня основания ног (5.1.15) вычесть высоту коленной точки (5.1.16).

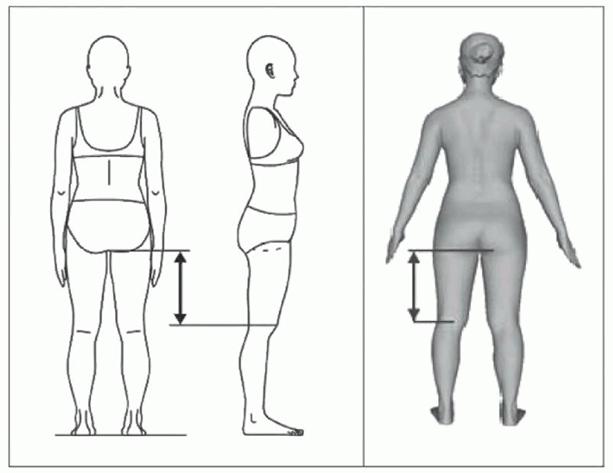

Рисунок 120 - Длина бедра

Определение: Вертикальное расстояние между уровнем основания ног и уровнем точки наружной лодыжки (см. рисунок 121).

Вычисление: Из значения высоты уровня основания ног (5.1.15) вычесть высоту лодыжки (5.1.17).

Рисунок 121 - Длина ноги до лодыжки по внутренней поверхности

Определение: Разница между максимальным обхватом груди и обхватом под грудью.

Вычисление: Из значения обхвата бюста (5.3.4) вычесть значение обхвата под грудью (5.3.8).

Примечание - Термин "размер чашки" также является общеупотребимым и идентичен термину "размер чашки бюста".

Определение: Расстояние от плечевой точки через лучевую точку до локтевой шиловидной точки (см. рисунок 122).

Вычисление: Из значения расстояния от шейной точки до запястья (5.4.17) вычесть 50 % величины измерения ширина плеч через шейную точку (5.4.3).

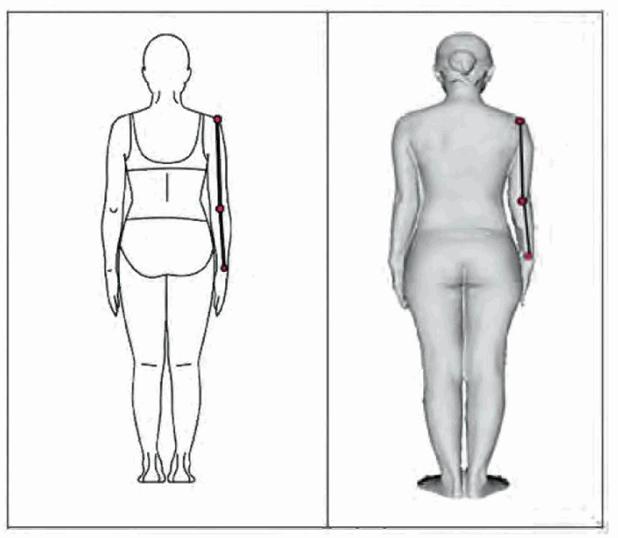

Рисунок 122 - Длина руки по внешней поверхности

Приложение А
(справочное)

А.1 Общие положения

В настоящем приложении устанавливаются пиктограммы (стандартные и модифицированные), используемые для отображения контрольных величин и описывающие их связь с измерениями тела.

А.2 Пиктограмма

А.2.1 Стандартная пиктограмма

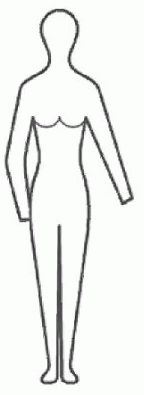

Рисунок А.1 представляет собой графический символ, используемый для указания на теле положения соответствующих контрольных величин.

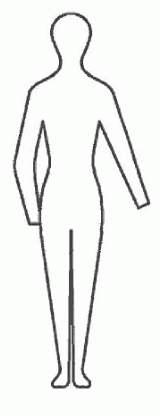

Рисунок А.1 - Стандартная пиктограмма

А.2.2 Модифицированная пиктограмма

Рисунок А.2 представляет собой стандартную пиктограмму (А.2.1), на которой положение груди обозначено двумя перевернутыми дугами для указания расположения обхвата под грудью.

Рисунок А.2 - Модифицированная пиктограмма

А.3 Пиктограммы с нанесенными измерениями выбранных участков тела

А.3.1 Высота

Рисунок А.3 - это стандартная пиктограмма, отображающая высоту человека. Термин "высота" общеупотребимый и охватывает два термина: рост (5.1.1) и длина тела в положении лежа (5.1.2).

Рисунок А.3 - Отображение высоты человека на стандартной пиктограмме

А.3.2 Высота основания ног

Рисунок А.4 - это стандартная пиктограмма, отображающая высоту основания ног (5.1.15).

Рисунок А.4 - Отображение высоты основания ног на стандартной пиктограмме

А.3.3 Обхват головы

Рисунок А.5 - это стандартная пиктограмма, отображающая обхват головы (5.3.1).

Рисунок А.5 - Отображение обхвата головы на стандартной пиктограмме

А.3.4 Обхват шеи

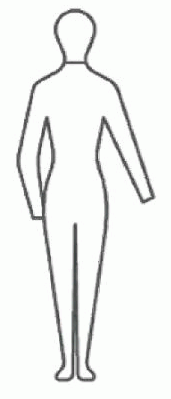

Рисунок А.6 - это стандартная пиктограмма, отображающая обхват шеи (5.3.2).

Рисунок А.6 - Отображение обхвата шеи на стандартной пиктограмме

А.3.5 Обхват груди (через подмышечные впадины) и обхват бюста

Рисунок А.7 - это стандартная пиктограмма, отображающая обхват бюста (5.3.4) или обхват груди (через подмышечные впадины) (5.3.6).

Рисунок А.7 - Отображение обхвата груди/обхвата бюста на стандартной пиктограмме

А.3.6 Обхват под грудью

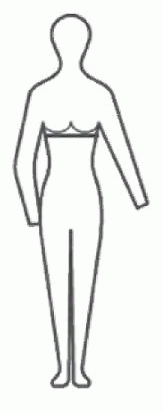

Рисунок А.8 - это модифицированная пиктограмма, отображающая обхват под грудью (5.3.8).

Рисунок А.8 - Отображение обхвата под грудью на модифицированной пиктограмме

А.3.7 Обхват талии

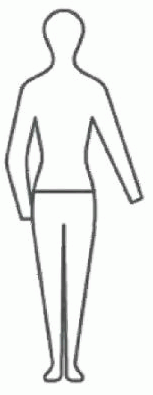

Рисунок А.9 - это стандартная пиктограмма, отображающая обхват талии (5.3.10).

Рисунок А.9 - Отображение обхвата талии на стандартной пиктограмме

А.3.8 Обхват бедер на уровне ягодиц

Рисунок А.10 - это стандартная пиктограмма, отображающая обхват бедер на уровне ягодиц (5.3.13).

Рисунок А.10 - Отображение обхвата бедер на уровне ягодиц на стандартной пиктограмме

А.3.9 Ширина плеч сзади

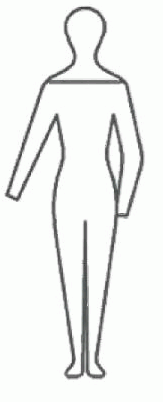

Рисунок А.11 - это стандартная пиктограмма, отображающая ширину плеч сзади (5.4.2).

Рисунок А.11 - Отображение ширины плеч сзади на стандартной пиктограмме

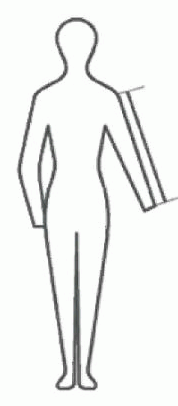

А.3.10 Длина руки по внешней поверхности

Рисунок А.12 - это стандартная пиктограмма, отображающая длину руки по внешней поверхности (5.7.8).

Рисунок А.12 - Отображение длины руки по внешней поверхности на стандартной пиктограмме

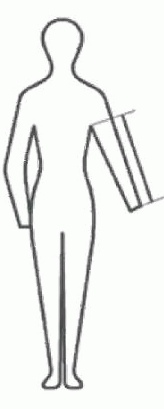

А.3.11 Длина руки по внутренней поверхности

Рисунок А.13 - это стандартная пиктограмма, отображающая длину руки по внутренней поверхности (5.4.16).

Рисунок А.13 - Отображение длины руки по внутренней поверхности на стандартной пиктограмме

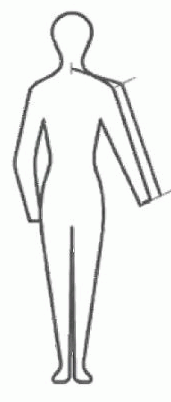

А.3.12 Расстояние от шейной точки до запястья

Рисунок А.14 - это стандартная пиктограмма, отображающая расстояние от шейной точки до запястья (5.4.17).

Рисунок А.14 - Отображение расстояние от шейной точки до запястья на стандартной пиктограмме

А.3.13 Обхват икры

Рисунок А.15 - это стандартная пиктограмма, отображающая обхват икры (5.3.24).

Рисунок А.15 - Отображение обхвата икры на стандартной пиктограмме

А.3.14 Обхват лодыжки

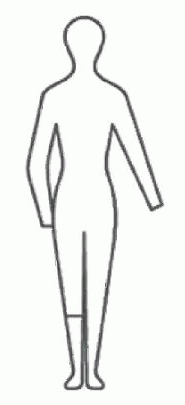

Рисунок А.16 - это стандартная пиктограмма, отображающая обхват лодыжки (5.3.26).

Рисунок А.16 - Отображение обхвата лодыжки на стандартной пиктограмме

Приложение В
(справочное)

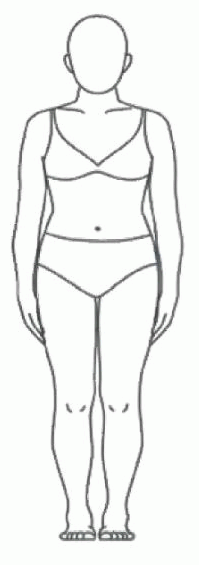

Рисунок В.1 - Поза стоя 1

Поза стоя 1: Испытуемый стоит прямо, стопы вместе, вес равномерно распределен между стопами, плечи расслаблены. Голова ориентирована во Франкфуртской плоскости.

Положение рук 1: Свободно свисают.

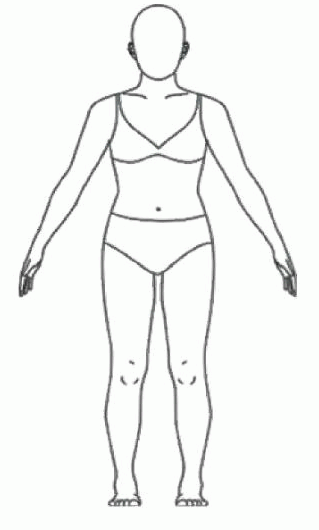

Рисунок В.2 - Поза стоя 2

Поза стоя 2: Испытуемый стоит прямо, ноги расставлены на ширину плеч, вес равномерно распределен между стопами, плечи расслаблены. Голова ориентирована во Франкфуртской плоскости.

Положение рук 2: Отведены в сторону, образуя угол 20° относительно боковой поверхности тела.

Рисунок В.3 - Поза стоя 2

Поза стоя 2: Испытуемый стоит прямо, ноги расставлены на ширину плеч, вес равномерно распределен между стопами, плечи расслаблены. Голова ориентирована во Франкфуртской плоскости.

Положение рук 3: Рука согнута в локте, кулак помещен на тазовую кость.

Рисунок В.4 - Поза сидя

Поза сидя: Испытуемый сидит прямо, голова ориентирована во Франкфуртской плоскости. Бедра параллельны друг другу и расположены под углом 90° как по отношению к туловищу, так и по отношению к голеням. Ступни могут упираться или свободно свисать.

Положение рук 4: Согнуты, образуя угол 90°.

Примечание - Позы и положение рук могут чередоваться. Рисунки В.2 и В.4 идентичны позам, приведенным в ИСО 20685 (все части).

Приложение С
(справочное)

Точки, уровни, линии и плоскости

5.1.1 Рост

5.1.2 Длина тела в положении лежа

5.1.3 Высота подбородка

5.1.4 Высота шеи спереди

5.1.5 Высота шеи сзади

5.1.6 Высота заднего угла подмышечной впадины

5.1.7 Высота сосковой точки

5.1.8 Высота уровня под грудью

5.1.9 Высота середины торса

5.1.10 Высота талии

5.1.11 Высота уровня над бедрами

5.1.12 Высота верха бедер

5.1.13 Высота ягодиц

5.1.14 Высота уровня максимального обхвата бедер

5.1.15 Высота основания ног

5.1.16 Высота коленной точки

5.1.17 Высота лодыжки

5.1.18 Высота шейной точки сидя

5.2.1 Поперечный диаметр бедер

5.2.2 Поперечный диаметр шеи

5.2.3 Расстояние между сосковыми точками

5.2.4 Передне-задний диаметр руки

5.2.5 Глубина грудины

5.2.6 Передне-задний диаметр бюста

5.2.7 Передне-задний диаметр бедер с учетом выступа живота

3.1.1 Плечевая точка

3.1.2 Надпереносье

3.1.3 Козелковая точка

√

√

√

√

√

√

√

√

√

3.1.4 Подглазничная точка

√

√

√

√

√

√

√

√

√

3.1.5 Подбородочная точка

√

3.1.6 Шейная точка

√

√

3.1.7 Точка основания шеи сбоку

√

3.1.8 Точка основания шеи спереди

√

3.1.9 Выступ гортани

3.1.10 Лучевая точка

3.1.11 Сосковая точка

√

√

√

3.1.12 Среднегрудинная точка

√

3.1.13 Точка переднего угла подмышечной впадины

√

3.1.14 Точка заднего угла подмышечной впадины

√

√

3.1.15 Нижняя точка ребер

√

√

√

√

3.1.16 Наивысшая точка гребня подвздошной кости

√

√

√

√

3.1.17 Коленная точка

√

3.1.18 Точка наружной лодыжки

√

3.1.19 Локтевая шиловидная точка

3.1.20 Уровень под грудью

√

√

3.1.21 Уровень середины торса

√

3.1.22 Уровень талии

√

√

√

√

3.1.23 Уровень над бедрами

√

3.1.24 Уровень верха бедер

√

√

3.1.25 Уровень ягодиц

√

√

√

3.1.26 Уровень основания ног

√

3.2.1 Линия основания шеи

3.2.2 Линия плеча

3.2.3 Линия проймы

3.2.4 Срединно-сагиттальная плоскость

√

√

√

3.2.5 Франкфуртская плоскость

√

√

√

√

√

√

√

√

Точки, уровни, линии и плоскости

5.3.1 Обхват головы

5.3.2 Обхват шеи

5.3.3 Обхват основания шеи

5.3.4 Обхват бюста

5.3.5 Обхват бюста контурный

5.3.6 Обхват груди

5.3.7 Верхний обхват груди

5.3.8 Обхват под грудью

5.3.9 Обхват середины торса

5.3.10 Обхват талии

5.3.11 Обхват над бедрами

5.3.12 Обхват верха бедер

5.3.13 Обхват бедер на уровне ягодиц

5.3.14 Обхват бедер максимальный

5.3.15 Обхват проймы

5.3.16 Обхват руки верхний

5.3.17 Обхват локтя

5.3.18 Обхват локтя согнутого

5.3.19 Обхват запястья

5.3.20 Обхват бедра

5.3.21 Обхват середины бедра

5.3.22 Обхват колена

5.3.23 Обхват под коленом

5.3.24 Обхват икры

5.3.25 Обхват щиколотки

5.3.26 Обхват лодыжки

5.3.27 Диагональный обхват торса

5.3.28 Длина торса по центру

3.1.1 Плечевая точка

√

√

√

3.1.2 Надпереносье

√

3.1.3 Козелковая точка

√

√

√

3.1.4 Подглазничная точка

√

√

√

3.1.5 Подбородочная точка

3.1.6 Шейная точка

√

√

3.1.7 Точка основания шеи сбоку

√

√

3.1.8 Точка основания шеи спереди

√

√

3.1.9 Выступ гортани

√

3.1.10 Лучевая точка

√

√

√

3.1.11 Сосковая точка

√

√

√

√

3.1.12 Среднегрудинная точка

√

3.1.13 Точка переднего угла подмышечной впадины

√

√

√

3.1.14 Точка заднего угла подмышечной впадины

√

√

3.1.15 Нижняя точка ребер

√

√

√

√

√

3.1.16 Наивысшая точка гребня подвздошной кости

√

√

√

√

√

3.1.17 Коленная точка

√

√

√

3.1.18 Точка наружной лодыжки

√

√

3.1.19 Локтевая шиловидная точка

√

3.1.20 Уровень под грудью

√

√

3.1.21 Уровень середины торса

√

3.1.22 Уровень талии

√

√

√

√

3.1.23 Уровень над бедрами

√

3.1.24 Уровень верха бедер

√

√

3.1.25 Уровень ягодиц

√

√

√

√

3.1.26 Уровень основания ног

√

√

√

√

3.2.1 Линия основания шеи

√

√

3.2.2 Линия плеча

√

3.2.3 Линия проймы

3.2.4 Срединно-сагиттальная плоскость

3.2.5 Франкфуртская плоскость

√

√

√

Точки, уровни, линии и плоскости

5.4.1 Длина плечевого ската

5.4.2 Ширина плеч сзади

5.4.3 Ширина плеч через шейную точку

5.4.4 Ширина спины

5.4.5 Длина спины до талии

5.4.6 Высота проймы сзади

5.4.7 Ширина груди

5.4.8 Расстояние от точки основания шеи спереди до талии

5.4.9 Длина бока до талии

5.4.10 Расстояние от точки основания шеи сбоку до сосковой точки

5.4.11 Расстояние от точки основания шеи сбоку до талии спереди

5.4.12 Расстояние от шейной точки до сосковой точки

5.4.13 Расстояние от шейной точки до талии

5.4.14 Длина руки до локтя

5.4.15 Длина предплечья

5.4.16 Длина руки по внутренней поверхности

5.4.17 Расстояние от шейной точки до запястья

5.4.18 Дуга через паховую область

5.4.19 Длина переднего участка паха

5.4.20 Длина заднего участка паха

5.4.21 Расстояние от талии до бедер сбоку

5.4.22 Расстояние от талии до пола сбоку

5.4.23 Расстояние от шейной точки до пола (по контуру)

3.1.1 Плечевая точка

√

√

√

√

√

√

√

3.1.2 Надпереносье

3.1.3 Козелковая точка

√

√

√

√

√

3.1.4 Подглазничная точка

√

√

√

√

√

3.1.5 Подбородочная точка

3.1.6 Шейная точка

√

√

√

√

√

√

√

3.1.7 Точка основания шеи сбоку

√

√

√

√

√

3.1.8 Точка основания шеи спереди

√

3.1.9 Выступ гортани

3.1.10 Лучевая точка

√

√

√

3.1.11 Сосковая точка

√

√

√

√

3.1.12 Среднегрудинная точка

3.1.13 Точка переднего угла подмышечной впадины

√

√

√

3.1.14 Точка заднего угла подмышечной впадины

√

√

√

3.1.15 Нижняя точка ребер

√

√

√

√

√

√

√

√

√

√

3.1.16 Наивысшая точка гребня подвздошной кости

√

√

√

√

√

√

√

√

√

√

3.1.17 Коленная точка

3.1.18 Точка наружной лодыжки

3.1.19 Локтевая шиловидная точка

√

√

√

3.1.20 Уровень под грудью

3.1.21 Уровень середины торса

3.1.22 Уровень талии

√

√

√

√

√

√

√

√

√

√

3.1.23 Уровень над бедрами

3.1.24 Уровень верха бедер

3.1.25 Уровень ягодиц

√

√

√

3.1.26 Уровень основания ног

√

√

√

3.2.1 Линия основания шеи

3.2.2 Линия плеча

√

3.2.3 Линия проймы

√

√

3.2.4 Срединно-сагиттальная плоскость

3.2.5 Франкфуртская плоскость

√

√

√

√

√

Точки, уровни, линии и плоскости	5.6.2 Угол наклона плеча	5.7.1 Длина торса по центру контурная	5.7.2 Расстояние от шейной точки до колена	5.7.3 Высота торса	5.7.4 Высота сидения	5.7.5 Длина бедра	5.7.6 Длина ноги до лодыжки по внутренней поверхности	5.7.7 Размер чашки бюста	5.7.8 Длина руки по внешней поверхности
3.1.1 Плечевая точка	√								√
3.1.2 Надпереносье
3.1.3 Козелковая точка
3.1.4 Подглазничная точка
3.1.5 Подбородочная точка
3.1.6 Шейная точка		√	√	√
3.1.7 Точка основания шеи сбоку	√
3.1.8 Точка основания шеи спереди		√
3.1.9 Выступ гортани
3.1.10 Лучевая точка									√
3.1.11 Сосковая точка								√
3.1.12 Среднегрудинная точка
3.1.13 Точка переднего угла подмышечной впадины
3.1.14 Точка заднего угла подмышечной впадины
3.1.15 Нижняя точка ребер					√
3.1.16 Наивысшая точка гребня подвздошной кости		√			√
3.1.17 Коленная точка		√	√			√
3.1.18 Точка наружной лодыжки							√
3.1.19 Локтевая шиловидная точка									√
3.1.20 Уровень под грудью								√
3.1.21 Уровень середины торса
3.1.22 Уровень талии		√			√
3.1.23 Уровень над бедрами
3.1.24 Уровень верха бедер
3.1.25 Уровень ягодиц			√
3.1.26 Уровень основания ног		√		√	√	√	√
3.2.1 Линия основания шеи		√
3.2.2 Линия плеча	√
3.2.3 Линия проймы
3.2.4 Срединно-сагиттальная плоскость
3.2.5 Франкфуртская плоскость
