ГОСТ Р ИСО 9766-2019 СВЕРЛА С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ РЕЖУЩИХ ПЛАСТИН. ЦИЛИНДРИЧЕСКИЕ ХВОСТОВИКИ С ЛЫСКОЙ. ОСНОВНЫЕ РАЗМЕРЫ

Drills with indexable inserts. Cylindrical shanks with a parallel flat. Basic dimensions

ОКС 25.100.30

Дата введения - 1 января 2021 г.
Введен впервые

Предисловие

1 Подготовлен Акционерным обществом "ВНИИИНСТРУМЕНТ" (АО "ВНИИИНСТРУМЕНТ") на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ"

2 Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент"

3 Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 октября 2019 г. N 948-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 9766:2012 "Сверла с механическим креплением режущих пластин. Цилиндрические хвостовики с лыской" (ISO 9766:2012 "Drills with indexable inserts - Cylindrical shanks with a parallel flat", IDT).

Международный стандарт ИСО 9766:2012 подготовлен Техническим комитетом ISO/TC 29 "Инструмент", подкомитетом SC 9 "Инструменты с режущими кромками из твердых режущих материалов" Международной организации по стандартизации (ISO).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему межгосударственный стандарт, сведения о котором приведены в дополнительном приложении ДА.

Дополнительные сноски в тексте стандарта, выделенные курсивом, приведены для пояснения текста оригинала

5 Введен впервые

Настоящий стандарт устанавливает размеры цилиндрических хвостовиков с горизонтальной лыской для крепления сверл с механическим креплением сменных неперетачиваемых режущих пластин, изготовленных из твердосплавных и керамических материалов, соответствующих ИСО 513, или из быстрорежущей стали, соответствующей ИСО 11054.

В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для недатированной ссылки применяют последнее издание ссылочного стандарта (включая все изменения к нему)

ISO 286-2, Geometrical product specifications (GPS) - ISO code system for tolerances on linear sizes - Part 2: Tables of standard tolerance classes and limit deviations for holes and shafts [Геометрические характеристики изделий (GPS). Система кодов ISO для допусков на линейные размеры. Часть 2. Таблицы классов стандартных допусков и предельных отклонений на размеры отверстий и валов]

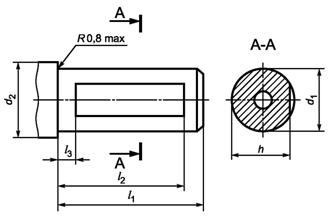

3.1 Основные размеры цилиндрического хвостовика с лыской указаны на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1

В миллиметрах

d1 h6	d2 a, не менее	h h13	l1 ± 1	l2, не менее	l3, не более
20	25	18,2	50	43	7
25	31	23,0	56	49
32	38	30,0	60	53
40	46	38,0	70	63
50	56	47,8	80	73
а Предельные отклонения по ИСО 286-2.

3.2 Хвостовик имеет центральное отверстие для осевой подачи смазочно-охлаждающей жидкости через сверло.

Приложение А
(справочное)

Взаимосвязь между обозначениями символов, приведенных в настоящем стандарте, и символов, приведенных в серии стандартов ИСО 13399, указана в таблице А.1.

Таблица А.1

Символ в настоящем стандарте	Ссылка в настоящем стандарте	Наименование параметра в серии стандартов ИСО 13399	Символ в серии стандартов ИСО 13399	Ссылка в серии стандартов ИСО 13399
d1	Рисунок 1 Таблица 1	Диаметр хвостовика	DMM	ISO/TS 13399-3 1) и ISO/TS 13399-4 2) 71CF29862B277
d2	Рисунок 1 Таблица 1	Диаметр фланца	DF	ISO/TS 13399-3 и ISO/TS 13399-5 3) 71EC61D8A1771
h	Рисунок 1 Таблица 1	Не установлено	Не установлено	Не установлено
l1	Рисунок 1 Таблица 1	Длина хвостовика	LS	ISO/TS 13399-3 1) и ISO/TS 13399-4 2) 71CF298870946
l2	Рисунок 1 Таблица 1	Не установлено	Не установлено	Не установлено
l3	Рисунок 1 Таблица 1	Не установлено	Не установлено	Не установлено

──────────────────────────────

¹⁾ В Российской Федерации действует ГОСТ Р 54879-2011/ISO/TS 13399-3:2007 "Представление и обмен данными по режущим инструментам. Часть 3. Справочный словарь по инструментальным средствам".

²⁾ В Российской Федерации действует ГОСТ Р 54132-2010/ISO/TS 13399-4:2007 "Представление и обмен данными по режущим инструментам. Часть 4. Справочный словарь по адаптивным элементам".

³⁾ В Российской Федерации действует ГОСТ Р 54131-2010/ISO/TS 13399-5:2007 "Представление и обмен данными по режущим инструментам. Часть 5. Справочный словарь по сборочным элементам".

──────────────────────────────

Приложение ДА
(справочное)

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего межгосударственного стандарта
ISO 286-2	MOD	ГОСТ 25347-2013 (ISO 286-2:2010) "Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов"
Примечание - В настоящей таблице использовано условное обозначение степени соответствия стандарта: - MOD - модифицированный стандарт.

Библиография

ISO 513	Classification and application of hard cutting materials for metal removal with defined cutting edges - Designation of the main groups and groups of application (Материалы твердые режущие для снятия стружки с определенными режущими кромками. Классификация и применение. Обозначение основных групп по снятию стружки и групп по применению)
ISO 11054	Cutting tools - Designation of high-speed steel groups (Инструменты режущие. Обозначение групп быстрорежущей стали)
ISO/TS 13399	Cutting tools data representation and exchange (Представление и (all parts) обмен данными по режущим инструментам)
