ГОСТ 34653-2020 УПАКОВКА СТЕКЛЯННАЯ. ВЕНЧИК ГОРЛОВИНЫ ДЛЯ ВАКУУМНОЙ УКУПОРКИ. Тип 82 - СТАНДАРТНЫЙ

Glass packaging. Vacuum lug finishes. Type 82 - regular

МКС 55.100

Дата введения - 1 апреля 2021 г.
Введен впервые

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Разработан Обществом с ограниченной ответственностью "Эксперт-Стандарт" (ООО "Эксперт-Стандарт")

2 Внесен Межгосударственным техническим комитетом по стандартизации МТК 074 "Стеклянная тара и посуда"

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2020 г. N 130-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 июля 2020 г. N 436-ст межгосударственный стандарт ГОСТ 34653-2020 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2021 г.

5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 9100-11:2005 "Тара стеклянная. Горловины под вакуумную укупорку. Часть 11. Тип 82 - стандартный" ("Glass containers. Vacuum lug finishes - Part 11: 82 regular", NEQ)

6 Введен впервые

Настоящий стандарт устанавливает размеры стандартного венчика горловины типа 82 мм под вакуумную укупорку стеклянной упаковки с широкой горловиной.

2.1 Форма и размеры венчика должны соответствовать представленным на рисунках 1-3 и приведенным в таблице 1.

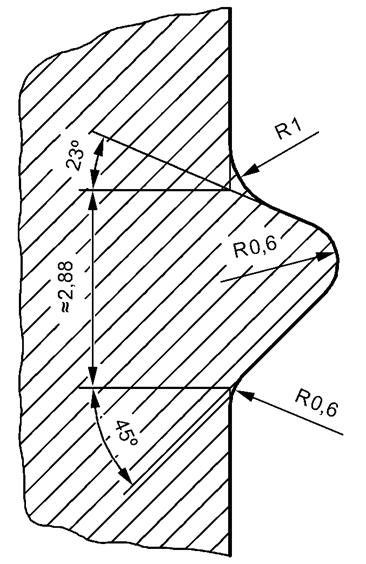

Рисунок 1 - Фрагмент профиля резьбы

а - условная линия разъема горлового кольца; b - см. рисунок 3

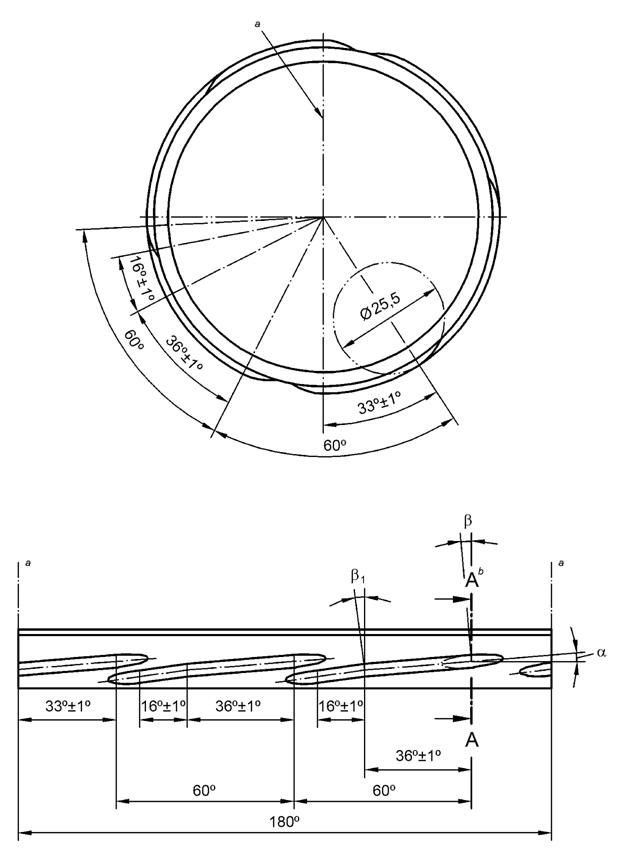

Рисунок 2 - Конструкция и увеличенные детали резьбы

Примечание - Контур горловины ниже высоты Н и укрепляющее кольцо могут быть произвольного размера. Между выступом и заштрихованным фрагментом укупорочного средства должен быть достаточный зазор, размер которого зависит от типа горловины и типа укупорочного средства.

──────────────────────────────

^а) поверхность под укупорку не должна иметь дефектов, которые влияют на герметичность; b) овальность диаметров должна быть минимальной и соответствовать требованиям документации по стандартизации на стеклянную упаковку и на укупорочные средства. Диаметры E и T должны быть концентрическими относительно друг друга; с) заштрихованный крестообразно фрагмент поверхности укупорочного средства (диаметра С и высоты Н) показывает позицию крышки в закрытом положении. Диаметр E_max относится к диаметру укупорочного средства.

──────────────────────────────

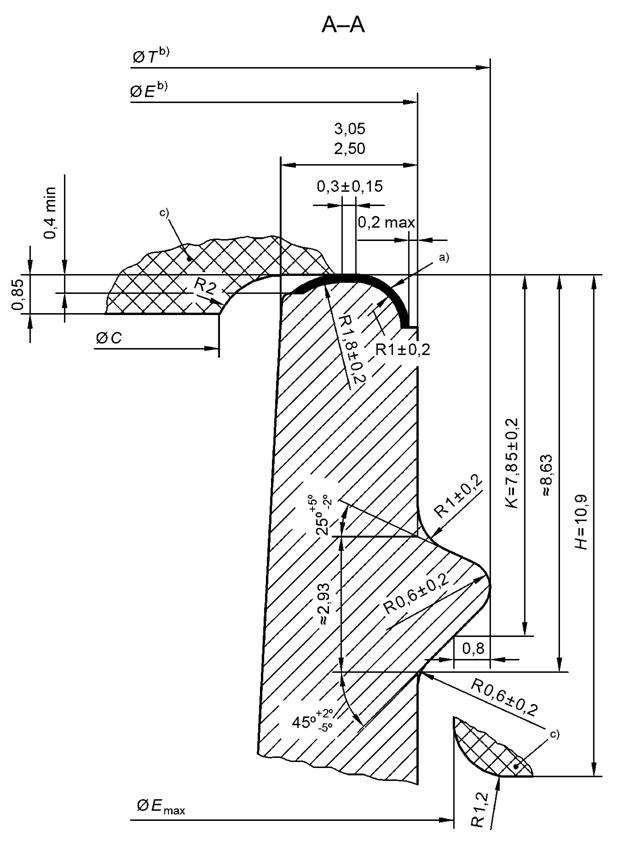

Рисунок 3 - Увеличенный вид сечения А-А
