ГОСТ EN 572-7-2017 СТЕКЛО ПРОФИЛЬНОЕ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Channel shaped glass. Technical requirements

МКС 81.040.20

Дата введения - 1 марта 2019 г.
Взамен ГОСТ 21992-83

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"

Сведения о стандарте

1 Подготовлен Открытым акционерным обществом "Институт стекла", Техническим комитетом по стандартизации ТК 41 "Стекло" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 Внесен Федеральным агентством по техническому регулированию и метрологии

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 сентября 2017 г. N 103-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Беларусь	BY	Госстандарт Республики Беларусь
Киргизия	KG	Кыргызстандарт
Молдова	MD	Институт стандартизации Молдовы
Россия	RU	Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 апреля 2018 г. N 165-ст межгосударственный стандарт ГОСТ EN 572-7-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2019 г.

5 Настоящий стандарт идентичен европейскому стандарту EN 572-7:2012 "Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 7. Армированное или неармированное профильное стекло" ("Glass in building - Basic soda lime silicate glass products - Part 7: Wired or unwired channel shaped glass", IDT).

Европейский стандарт разработан техническим комитетом CEN/TC 129 "Стекло в строительстве" Европейского комитета по стандартизации (CEN).

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).

Пункт 5.2.1 дополнен сноской, содержащей рекомендации по освещенности образца стекла при контроле пороков.

В настоящий стандарт включено дополнительное приложение ДА, в котором приведены рекомендации по применению настоящего стандарта.

При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий ему межгосударственный стандарт, сведения о котором приведены в дополнительном приложении ДБ

6 Взамен ГОСТ 21992-83

7 Некоторые положения европейского стандарта, указанного в пункте 5, могут являться объектом патентных прав. Европейский комитет по стандартизации (CEN) не несет ответственности за идентификацию подобных патентных прав

Настоящий стандарт устанавливает требования к размерам и минимальные требования к качеству (по порокам внешнего вида) профильного стекла, соответствующего определению, приведенному в EN 572-1:2012, предназначенного для использования в строительстве.

Настоящий стандарт распространяется на профильное стекло свободных и конечных размеров.

Для применения настоящего стандарта необходим следующий ссылочный документ. Для датированных ссылок применяют только указанное издание ссылочного документа.

EN 572-1:2012 Glass in building - Basic soda lime silicate glass products - Part 1: Definitions and general physical and mechanical properties (Стекло в строительстве. Базовые изделия из натрий-кальций-силикатного стекла. Часть 1. Определения и основные физические и механические свойства)

В настоящем стандарте применены термины по EN 572-1:2012, а также следующие термины с соответствующими определениями:

3.1 узорчатое профильное стекло (patterned channel shaped glass): Профильное стекло с узором на лицевой стороне.

Примечание 1 - Доступно большое количество различных узоров.

Примечание 2 - Узор может быть на одной или обеих поверхностях лицевой стороны.

3.2 армированное профильное стекло (wired channel shaped glass): Профильное стекло с проволочной вставкой на лицевой стороне.

Примечание 1 - Проволока проходит по всей ширине В в направлении длины Н.

Примечание 2 - Дополнительные вставки проволоки могут быть также на боковых сторонах.

3.3 длина Н, ширина В и высота боковой стороны d (length, Н, width, В, and flange height, d): Размеры, устанавливаемые в зависимости от направления вытягивания стекла в соответствии с рисунком 1.

Примечание 1 - Все углы скруглены.

1 - направление вытягивания

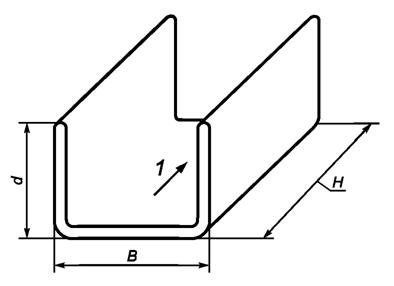

Рисунок 1 - Взаимосвязь между размерами U-образного профильного стекла и направлением вытягивания

3.4 свободные размеры (stock sizes): Стандартные размеры поставляемого стекла:

- номинальная длина Н - кратна 250 мм;

- номинальная ширина В - от 232 до 498 мм;

- номинальная высота боковой стороны d - 41 или 60 мм.

Примечание 1 - Максимальная доступная длина Н - 7000 мм.

Примечание 2 - Не весь диапазон ширины В доступен с любой высотой боковой стороны d.

3.5 порок (visual fault): Недостаток, ухудшающий внешний вид стекла.

Примечание 1 - К порокам относятся пузыри, свили, царапины, включения, а также деформация проволоки.

3.6 наклон боковой стороны (flange deviation) z: Отклонение боковой стороны от вертикали.

Примечание 1 - См. рисунок 2.

3.7 деформация проволоки (wire fault): Проникание проволоки на поверхность стекла или разрыв проволоки в массе стекла.

3.8 смещение проволоки (deviation of the wire) y: Отклонение проволоки от эталонной прямой, например струны или линейки.

Примечание 1 - См. рисунок 4.

Ширину и высоту боковых сторон измеряют по обоим отрезанным краям стекла штангенциркулем с погрешностью не более 0,1 мм.

Длину измеряют вдоль центральной оси лицевой стороны стекла.

Толщину измеряют по обоим отрезанным краям стекла. Измерения проводят в серединах лицевой и боковых сторон с погрешностью не более 0,1 мм. Для измерений используют толщиномер с диаметром измерительного диска (50 ± 5) мм.

Наклон боковой стороны z от перпендикуляра, проведенного к лицевой стороне, определяют с помощью угольника в соответствии с рисунком 2.

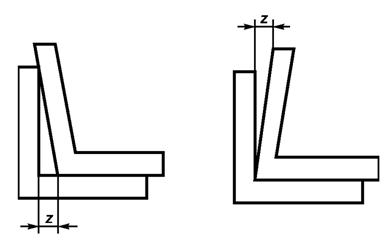

Рисунок 2 - Определение наклона боковой стороны

Перпендикулярность реза лицевой и боковых сторон контролируют по обоим отрезанным краям стекла. Отклонение от перпендикулярности определяют относительно плоскости, перпендикулярной направлению вытягивания стекла и проходящей через точку пересечения центральной оси лицевой стороны и отрезанного края (см. рисунок 3). Измеряют отклонение плоскости торца боковой стороны.

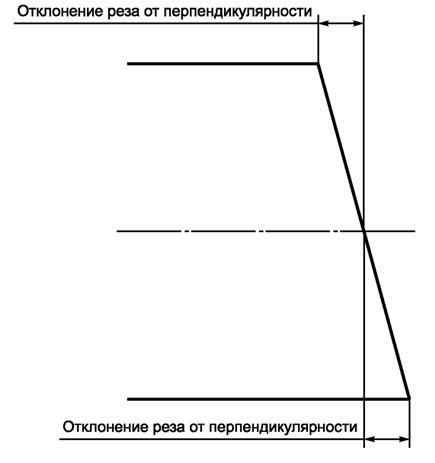

Рисунок 3 - Контроль перпендикулярности реза

Определяют отношение ширины проволочной вставки на лицевой стороне к ширине В лицевой стороны стекла. Измеряют расстояние между соседними проволоками, включая любые отклонения. Измеряют диаметр проволоки.

Все измеренные значения должны соответствовать требованиям, приведенным в таблице 1.

В миллиметрах

Ширина В		Высота боковой стороны d		Толщина с
Номинальное значение	Пред. откл.	Номинальное значение	Пред. откл.	Номинальное значение	Пред. Откл.
От 232 до 498 включ.	± 2,0	41	± 1,0	6	± 0,2
От 232 до 331 включ.	± 2,0	60	± 1,0	7	± 0,2

Предельное отклонение измеренной длины Н - ± 3,0 мм.

Наклон боковой стороны z (см. рисунок 2) не должен превышать 1,0 мм.

Отклонение реза от перпендикулярности (см. рисунок 3) не должно быть более 3 мм.

Ширина проволочной вставки должна составлять не менее 75 % ширины В лицевой стороны. Максимальное расстояние между соседними проволоками не должно быть более 35 мм. Предельное отклонение расстояния между соседними проволоками - ± 6 мм. Диаметр проволоки должен составлять от 0,3 до 0,7 мм.

Настоящий стандарт устанавливает один уровень качества стекла, который должен быть подтвержден результатами контроля пороков стекла, смещения и деформации проволоки.

Образец профильного стекла осматривают напротив белого экрана в условиях освещения, приближенных к рассеянному дневному свету ^*.

──────────────────────────────

^* Рекомендуемая освещенность поверхности образца при осмотре - от 300 до 600 лк.

──────────────────────────────

Контролируемый образец устанавливают вертикально напротив экрана. Наблюдатель должен находиться на расстоянии 2 м от стекла, направление осмотра - перпендикулярно поверхности стекла.

Наблюдатель осматривает стекло и отмечает наличие пузырей, свилей, царапин и включений.

Эталонную прямую, например струну или линейку, размещают параллельно центральной оси лицевой стороны. Измеряют смещение проволоки y относительно этой эталонной прямой (см. рисунок 4).

а) Перекос	b) Волна	с) Дуга

Примечание - Для большей наглядности размеры смещений на рисунке непропорционально увеличены.

Рисунок 4 - Определение смещения проволоки

Отмечают выходы проволоки на поверхность стекла.

Отмечают разрывы проволоки.

Пузыри, свили, царапины, включения, видимые в условиях осмотра, указанных в 5.2, не допускаются.

Проволочная вставка должна соответствовать следующим требованиям:

a) смещение y не должно превышать 5 мм/м;

b) выходы проволоки на поверхность не допускаются;

c) разрывы проволоки не допускаются.

Условное обозначение армированного или неармированного профильного стекла, соответствующего настоящему стандарту, должно содержать следующие сведения:

- вид стекла (армированное или неармированное);

- ссылка на настоящий стандарт;

- цвет стекла [окрашенное в массе (обозначение изготовителя) или бесцветное];

- наличие узора (обозначение изготовителя);

- номинальная толщина, мм;

- номинальная ширина В, мм;

- номинальная высота боковой стороны d, мм;

- номинальная длина Н, мм.

Пример условного обозначения армированного профильного стекла, предназначенного для использования в строительстве, бесцветного, узорчатого (обозначение изготовителя PATTERN), толщиной 6 мм, шириной 26,2 см, высотой боковой стороны 41 мм, длиной 1,50 м:

Армированное профильное стекло - ГОСТ EN 572-7-2017 - бесцветное PATTERN, 6 мм, 262 мм, 41 мм, 1500 мм.

Приложение ДА
(рекомендуемое)

ДА.1 Для обеспечения безопасности при обращении с профильным стеклом и предотвращения его повреждения при транспортировании, хранении, монтаже и эксплуатации рекомендуется соблюдать требования ГОСТ 33560, ГОСТ 33561.

Приложение ДБ
(справочное)

Таблица ДБ.1

Обозначение ссылочного европейского стандарта	Степень соответствия	Обозначение и наименование соответствующего межгосударственного стандарта
EN 572-1:2012	IDT	ГОСТ EN 572-1-2016 "Стекло натрий-кальций-силикатное. Основные характеристики"
Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта: - ЮТ - идентичный стандарт.

Библиография

[1]	EN 572-9 Glass in building - Basic soda lime silicate glass products - Part 9: Evaluation of conformity/Product standard
