ГОСТ Р 58222-2018/EN 13111:2010 МАТЕРИАЛЫ КРОВЕЛЬНЫЕ И ГИДРОИЗОЛЯЦИОННЫЕ ГИБКИЕ. ВОДОЗАЩИТНЫЕ И ДИФФУЗИОННЫЕ ПЛЕНКИ ДЛЯ КРОВЕЛЬ ИЗ ШТУЧНЫХ МАТЕРИАЛОВ И СТЕН. МЕТОД ОПРЕДЕЛЕНИЯ СТОЙКОСТИ К ПРОНИКНОВЕНИЮ ВОДЫ

Roofing and hydraulic insulating flexible materials. Waterproof and diffusion underlays for discontinuous roofing and walls. Method for determination of resistance to water penetration

Предисловие

1 Подготовлен Национальным кровельным союзом на основе собственного перевода на русский язык англоязычной версии европейского стандарта, указанного в пункте 4

2 Внесен Техническим комитетом по стандартизации ТК 144 "Строительные материалы и изделия"

3 Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 12 сентября 2018 г. N 594-ст

4 Настоящий стандарт идентичен европейскому стандарту ЕН 13111:2010 "Листы гибкие гидроизоляционные. Гидроизолирующие слои для несплошного покрытия кровли и стен. Определение сопротивления к проникновению воды" (EN 13111:2010 "Flexible sheets for waterproofing - Underlays for discontinuous roofing and walls - Determination of resistance to water penetration", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий ему межгосударственный стандарт, сведения о котором приведены в дополнительном приложении ДА

5 Введен впервые

Введение

Применение настоящего стандарта, устанавливающего метод определения стойкости к проникновению воды для водозащитных и диффузионных пленок, позволяет получить адекватную оценку качества материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие уполномоченных органов Российской Федерации, национальных производителей продукции и разработчиков стандартов в работе по международной стандартизации.

Настоящий стандарт применяют, если заключенные контракты или другие согласованные условия предусматривают применение диффузионных и водозащитных пленок с характеристиками, установленными стандартами, гармонизированными с европейскими стандартами, а также в случаях, когда это технически и экономически целесообразно.

Настоящий стандарт распространяется на водозащитные и диффузионные пленки (далее - пленки) и устанавливает метод определения стойкости к проникновению воды.

Настоящий стандарт предназначен для определения характеристик пленок после их изготовления или поставки, до их укладки. Требования настоящего стандарта распространяются только на пленки и не применимы для определения характеристик изготовленных из них изоляционных систем после производства работ.

Данный метод испытаний предназначен для использования совместно с другими методами испытаний нормативных документов, распространяющихся на диффузионные и водозащитные пленки.

В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения к нему)]:

EN 13416:2001, Flexible sheets for waterproofing - Bitumen, plastic and rubber sheets for roof waterproofing - Rules for sampling (Листы гибкие гидроизоляционные. Битум, пластмассовые и резиновые листы для гидроизоляции и кровли. Правила отбора образцов)

В настоящем стандарте использованы термины, применяемые в стандартах на материалы конкретных видов.

Образец материала подвергают воздействию воды, после чего измеряют объем проникшей через него воды.

Выдержанный образец для испытаний помещают в устройство с прижимным фланцем и опорной рамкой с измеренной площадью опорной поверхности.

Воду, проникающую через образец для испытаний, собирают в емкость, расположенную под испытательной установкой. В конце испытания измеряют количество прошедшей через образец воды.

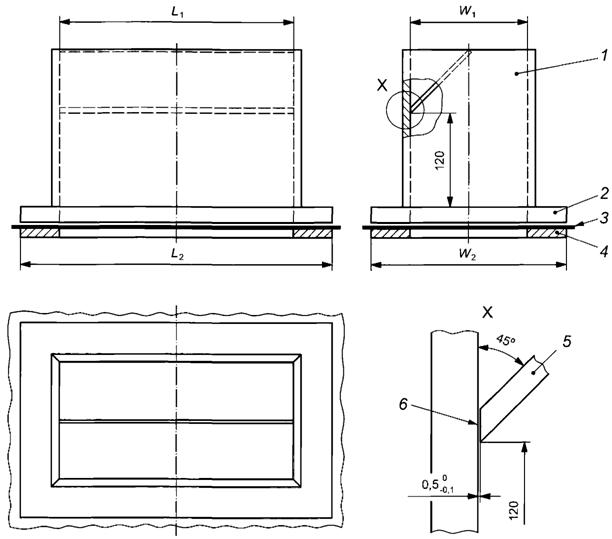

Устройство для проведения испытаний показано на рисунке 1.

1 - контейнер; 2 - фланец; 3 - образец для испытаний; 4 - опорная рамка; 5 - наклонная плоскость; 6 - - щель (отверстие, канавка, выемка); значения L₁, L₂, W₁, W₂ приведены в таблице 1

Рисунок 1 - Схема устройства для проведения испытаний

Испытательная камера может иметь два различных варианта внутренних размеров с одинаковой площадью поверхности для испытаний 0, 045 м²:

a) (300 ± 1) х (150 ± 1) мм;

b) (250 ± 1) х (180 ± 1) мм.

Испытательная камера оснащена фланцем и опорной рамкой, обеспечивающими ее герметичность.

Внутри испытательной камеры имеется наклонная пластина, расположенная под углом 45° ± 2° к ее продольной грани для обеспечения необходимой скорости заполнения камеры требуемым количеством воды. Наклонная пластина присоединена только к поперечным внутренним граням камеры шириной 150 или 180 мм для камер а) или b) соответственно и, следовательно, образует щель () мм с продольной гранью.

6.1 Отбор образцов

Отбор образцов материала проводят в соответствии с требованиями ЕН 13416. Образцы с явными дефектами не следует использовать для проведения испытаний.

6.2 Подготовка образцов для испытаний

Три образца для испытаний размерами не менее 350 х 200 мм или 300 х 230 мм для камер а) и b) соответственно (см. раздел 5) вырезают равномерно по всей ширине полотна испытуемого материала. Образцы для испытаний выдерживают перед началом испытаний в течение 24 ч при температуре (23 ± 2) °С.

Испытание проводят при температуре (23 ± 2) °С. Образец для испытаний должен быть установлен в испытательное устройство между фланцем и опорной рамкой в соответствии с рисунком 1. Испытательную камеру, размеры которой приведены в разделе 5, устанавливают горизонтально в емкости для сбора воды, которая проникает через образец для испытаний. Дистиллированную воду объемом (2, 25 ± 0, 02) л и температурой (23 ± 2) °С наливают по наклонной пластине испытательной камеры в течение 1 мин. Продолжительность испытания составляет 3 ч ± 5 мин после заполнения камеры водой.

Испытательное оборудование защищают от любых колебаний в течение всего испытания.

После завершения испытания емкость с водой удаляют из-под испытательной камеры и измеряют объем воды, которая проникла через образец для испытаний, с использованием мерной колбы или путем взвешивания.

Объем воды, проникшей через каждый образец для испытаний, указывают с точностью до 2 мл, округляя до ближайшего 1 мл.

Настоящий стандарт не устанавливает повторяемость и воспроизводимость испытаний.

Отчет об испытаниях должен содержать:

а) данные, необходимые для идентификации испытуемого материала;

б) ссылку на настоящий стандарт и отклонения от его требований;

c) информацию о проведении испытаний, длине и ширине испытательной площадки;

d) результаты испытаний в соответствии с разделом 8;

e) дату проведения испытаний.
