ГОСТ Р 8.1032-2024 АЦЕТОН ЖИДКИЙ И ГАЗООБРАЗНЫЙ. ПЛОТНОСТЬ, ЭНТАЛЬПИЯ, ЭНТРОПИЯ, ИЗОХОРНАЯ И ИЗОБАРНАЯ ТЕПЛОЕМКОСТИ ПРИ ТЕМПЕРАТУРАХ ОТ 180 К ДО 550 К И ДАВЛЕНИЯХ ДО 100 МПа
Администратор
12.04.2026
Утв. и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 февраля 2024 г. N 210-ст
Национальный стандарт РФ ГОСТ Р 8.1032-2024
"АЦЕТОН ЖИДКИЙ И ГАЗООБРАЗНЫЙ. ПЛОТНОСТЬ, ЭНТАЛЬПИЯ, ЭНТРОПИЯ, ИЗОХОРНАЯ И ИЗОБАРНАЯ ТЕПЛОЕМКОСТИ ПРИ ТЕМПЕРАТУРАХ ОТ 180 К ДО 550 К И ДАВЛЕНИЯХ ДО 100 МПа"
Acetone liquid and gaseous. Density, enthalpy, entropy, isochoric and isobaric heat capacities at temperatures from 180 K to 550 K and pressures up to 100 MPa
ОКС 17.060
Дата введения - 1 декабря 2024 года
Введен впервые
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский институт метрологической службы (ФГБУ "ВНИИМС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 180 "Стандартные справочные данные о физических константах и свойствах веществ и материалов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 февраля 2024 г. N 210-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.rst.gov.ru)
1 Область применения
Настоящий стандарт распространяется на ацетон, параметры состояния которого соответствуют газообразной, жидкой и сверхкритической областям. Стандарт устанавливает методы расчетного определения значений стандартных справочных данных по плотности ρ, энтальпии h, энтропии s, изобарной теплоемкости cp и изохорной теплоемкости cv в однофазных областях (газ, жидкость и флюид).
2 Общие положения
В настоящем стандарте приведена теоретическая основа метода определения термодинамических свойств ацетона, параметры фундаментального уравнения состояния, а также рассчитанные по данному уравнению значения ниже перечисленных свойств.
Стандартные справочные данные значений плотности ρ, энтальпии h, энтропии s, изобарной cp и изохорной теплоемкости cv ацетона рассчитаны по единому для жидкой и газовой фаз фундаментальному уравнению состояния (ФУС) - зависимости свободной энергии (функции Гельмгольца) F от плотности ρ и температуры T (см. [1]).
, (1)
где f, f0, fr - безразмерные полная свободная энергия, идеально-газовая и неидеальная составляющие свободной энергии соответственно;
ω - относительная плотность, ω = ρ/ρкр;
τ - относительная температура, τ = Т/Ткр.
Значения плотности ρкр и температуры Tкр ацетона в критической точке приведены в таблице А.1.
Уравнение для идеально-газовой составляющей свободной энергии имеет вид:
. (2)
Коэффициенты a1, a2, a3, vi, ui уравнения (2) приведены в таблице А.2.
Уравнение для неидеальной составляющей свободной энергии имеет следующий вид:
. (3)
В формуле (3) ni - коэффициенты уравнения состояния, значения которых вместе с показателями степеней di, ti, li приведены в таблице А.3.
Плотность ω в однофазных областях при заданных значениях давления p и температуры T определяют из решения следующего уравнения в итерационном процессе
, (4)
где
.
Значения давления pкр и фактора сжимаемости zкр в критической точке, а также индивидуальной газовой постоянной R ацетона приведены в таблице А.1. Вид комплекса A0 и подробный алгоритм расчета плотности, энтальпии, энтропии, изохорной и изобарной теплоемкостей в однофазных областях приведены в приложении Б.
Алгоритм расчета энтальпии, энтропии, изохорной и изобарной теплоемкостей в однофазных областях приведен в приложении В.
Рассчитанные стандартные справочные данные плотности, энтальпии, энтропии, изохорной и изобарной теплоемкости ацетона в однофазных областях приведены в приложении Г.
3 Неопределенности рассчитанных значений термодинамических свойств
Расширенная неопределенность значений плотности составляет 1%.
Расширенная неопределенность значений калорических свойств (изохорная и изобарная теплоемкости, энтальпия, энтропия) составляет 1%.
Расширенная неопределенность значений термодинамических свойств ацетона получена путем умножения стандартной неопределенности на коэффициент охвата k = 2, соответствующий уровню доверия, равному 95%. Оценивание неопределенности проведено в соответствии с [1].
Приложение А
(обязательное)
Основные физические параметры и коэффициенты уравнений для определения значений стандартных справочных данных по свойствам ацетона
Таблица А.1 - Свойства и критические параметры ацетона (см. [1])
|
Свойства и критические параметры |
Значения |
|
Молярная масса M, г/моль |
58,07914 |
|
Индивидуальная газовая постоянная R, Дж/(кг·К) |
143,157468 |
|
Критическая плотность ρкр, кг/м3 |
272,971958 |
|
Критическая температура Tкр, К |
508,1 |
|
Критическое давление pкр, МПа |
4,70 |
|
Критический коэффициент сжимаемости zкр |
0,236710 |
Таблица А.2 - Коэффициенты для расчета формулы (2) (см. [1])
|
i |
a1 |
a2 |
a3 |
vi |
ui |
|
1 |
-9,488366 |
7,14227197 |
3,0 |
3,7072 |
310 |
|
2 |
- |
- |
- |
7,0675 |
3480 |
|
3 |
- |
- |
- |
11,012 |
1576 |
Таблица А.3 - Коэффициенты для расчета формулы (3) (см. [1])
|
i |
ni |
ti |
di |
li |
|
1 |
0,90041 |
0,25 |
1 |
- |
|
2 |
-2,1267 |
1,25 |
1 |
- |
|
3 |
-0,083409 |
1,5 |
1 |
- |
|
4 |
0,065683 |
0,25 |
3 |
- |
|
5 |
0,00016527 |
0,875 |
7 |
- |
|
6 |
-0,039663 |
2,375 |
1 |
1 |
|
7 |
0,72085 |
2 |
2 |
1 |
|
8 |
0,0092318 |
2,125 |
5 |
1 |
|
9 |
-0,17217 |
3,5 |
1 |
2 |
|
10 |
-0,14961 |
6,5 |
1 |
2 |
|
11 |
-0,076124 |
4,75 |
4 |
2 |
|
12 |
-0,018166 |
12,5 |
2 |
3 |
Приложение Б
(обязательное)
Алгоритм расчета плотности ацетона в однофазных областях итерационным методом
Определение относительной плотности ω в любой области параметров, определяющих состояние веществ (однофазная область, линия насыщения), используя уравнение:
(Б.1)
по методу Ньютона в следующем итерационном процессе:
1) Определяют ω на k-м итерационном шаге (начиная с k = 1) с помощью выражений:
, (Б.2)
ω(k) = ω(k-1) + Δω(k). (Б.3)

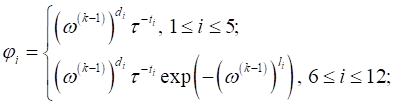

Комплексы A0(k-1) и A1(k-1) рассчитывают по формулам (Б.7) и (Б.8) при плотности на итерационном шаге (k - 1), т.е. при ω(k-1):
(Б.4)
(Б.5)
(Б.6)
; (Б.7)
. (Б.8)
Показатели степеней di, ti, li и параметры ηi, εi, βi, γi приведены в таблице А.3;
2) Критерий завершения итерационного процесса определяют следующим образом:
. (Б.9)
При невыполнении критерия (Б.9) необходимо продолжить итерационный процесс, начиная с пункта 1), в обратном случае перейти к пункту 3);
3) Вычисляют плотность ρ, кг/м3, по уравнению
ρ = ω(k)ρкр. (Б.10)
Приложение В
(обязательное)
Алгоритм расчета энтальпии, энтропии, изохорной и изобарной теплоемкостей ацетона
Энтальпию, энтропию, изохорную и изобарную теплоемкости в однофазных областях (для T и ω) и на линии насыщения (для T и ω' или для T и ω'') вычисляют по формулам:
h = h0 + A3RT; (В.1)
s = s0 + A4R; (В.2)
cv = cv0 + A5R; (В.3)
. (В.4)
Энтальпию h0, энтропию s0 и изохорную теплоемкость cv0 в идеально-газовом состоянии определяют по выражениям:
; (В.5)
; (В.6)
. (В.7)
Здесь Ei = exp(-ui/(τTкр)), Di = (ui/(τTкр))/(1 – Ei).
Комплексы A1 - A5 в формулах (В.1) - (В.4) рассчитывают по выражениям:
(В.8)
; (В.9)
; (В.10)
; (В.11)
; (В.12)
. (В.13)
Здесь Xi и Ui рассчитывают по формулам (Б.4) и (Б.5), Yi = -ti.
Приложение Г
(обязательное)
Стандартные справочные данные плотности, энтальпии, энтропии, изохорной и изобарной теплоемкостей ацетона в однофазных областях
Таблица Г.1 - Термодинамические свойства ацетона при давлении 0,1 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,59 |
-309,59 |
-1,2458 |
1,4222 |
1,9886 |
|
200,00 |
890,05 |
-269,69 |
-1,0357 |
1,4401 |
2,0010 |
|
225,00 |
863,51 |
-219,45 |
-0,79896 |
1,4594 |
2,0198 |
|
250,00 |
837,01 |
-168,61 |
-0,58474 |
1,4832 |
2,0493 |
|
275,00 |
810,17 |
-116,88 |
-0,38754 |
1,5143 |
2,0918 |
|
300,00 |
782,63 |
-63,913 |
-0,20323 |
1,5527 |
2,1475 |
|
325,00 |
753,94 |
-9,3920 |
-0,028707 |
1,5974 |
2,2164 |
|
328,84 |
749,40 |
-0,85769 |
-0,0026013 |
1,6047 |
2,2282 |
|
328,84 |
2,2398 |
500,99 |
1,5235 |
1,3530 |
1,5650 |
|
350,00 |
2,0741 |
533,94 |
1,6206 |
1,3694 |
1,5563 |
|
375,00 |
1,9154 |
573,14 |
1,7288 |
1,4137 |
1,5848 |
|
400,00 |
1,7836 |
613,34 |
1,8325 |
1,4707 |
1,6331 |
|
425,00 |
1,6710 |
654,87 |
1,9332 |
1,5334 |
1,6905 |
|
450,00 |
1,5730 |
697,90 |
2,0316 |
1,5982 |
1,7519 |
|
475,00 |
1,4866 |
742,48 |
2,1280 |
1,6632 |
1,8147 |
|
500,00 |
1,4097 |
788,63 |
2,2227 |
1,7275 |
1,8773 |
|
525,00 |
1,3406 |
836,34 |
2,3158 |
1,7903 |
1,9390 |
|
550,00 |
1,2782 |
885,57 |
2,4074 |
1,8515 |
1,9993 |
Таблица Г.2 - Термодинамические свойства ацетона при давлении 0,2 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,63 |
-309,51 |
-1,2460 |
1,4222 |
1,9886 |
|
200,00 |
890,10 |
-269,61 |
-1,0358 |
1,4401 |
2,0009 |
|
225,00 |
863,57 |
-219,37 |
-0,79911 |
1,4594 |
2,0197 |
|
250,00 |
837,08 |
-168,53 |
-0,58489 |
1,4832 |
2,0492 |
|
275,00 |
810,26 |
-116,80 |
-0,38770 |
1,5143 |
2,0916 |
|
300,00 |
782,73 |
-63,840 |
-0,20341 |
1,5527 |
2,1473 |
|
325,00 |
754,07 |
-9,3267 |
-0,028914 |
1,5973 |
2,2160 |
|
350,00 |
723,74 |
47,077 |
0,13825 |
1,6471 |
2,2988 |
|
350,61 |
722,97 |
48,476 |
0,14224 |
1,6483 |
2,3010 |
|
350,61 |
4,3230 |
525,40 |
1,5025 |
1,4565 |
1,7044 |
|
375,00 |
3,9488 |
566,41 |
1,6156 |
1,4636 |
1,6701 |
|
400,00 |
3,6479 |
608,29 |
1,7237 |
1,5012 |
1,6862 |
|
425,00 |
3,4000 |
650,91 |
1,8271 |
1,5530 |
1,7258 |
|
450,00 |
3,1892 |
694,68 |
1,9271 |
1,6113 |
1,7766 |
|
475,00 |
3,0064 |
739,78 |
2,0246 |
1,6723 |
1,8326 |
|
500,00 |
2,8453 |
786,32 |
2,1201 |
1,7339 |
1,8908 |
|
525,00 |
2,7019 |
834,33 |
2,2138 |
1,7951 |
1,9495 |
|
550,00 |
2,5731 |
883,79 |
2,3058 |
1,8551 |
2,0077 |
Таблица Г.3 - Термодинамические свойства ацетона при давлении 0,3 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,68 |
-309,42 |
-1,2461 |
1,4222 |
1,9886 |
|
200,00 |
890,15 |
-269,52 |
-1,0359 |
1,4401 |
2,0009 |
|
225,00 |
863,63 |
-219,28 |
-0,79925 |
1,4594 |
2,0196 |
|
250,00 |
837,15 |
-168,45 |
-0,58505 |
1,4832 |
2,0490 |
|
275,00 |
810,34 |
-116,72 |
-0,38787 |
1,5143 |
2,0915 |
|
300,00 |
782,83 |
-63,767 |
-0,20360 |
1,5527 |
2,1470 |
|
325,00 |
754,20 |
-9,2612 |
-0,029120 |
1,5973 |
2,2157 |
|
350,00 |
723,90 |
47,131 |
0,13801 |
1,6470 |
2,2982 |
|
364,95 |
704,67 |
81,920 |
0,23533 |
1,6789 |
2,3556 |
|
364,95 |
6,3801 |
541,22 |
1,4938 |
1,5259 |
1,8053 |
|
375,00 |
6,1240 |
559,17 |
1,5424 |
1,5190 |
1,7713 |
|
400,00 |
5,6039 |
603,00 |
1,6555 |
1,5339 |
1,7459 |
|
425,00 |
5,1927 |
646,82 |
1,7618 |
1,5735 |
1,7641 |
|
450,00 |
4,8519 |
691,37 |
1,8636 |
1,6249 |
1,8028 |
|
475,00 |
4,5611 |
737,04 |
1,9624 |
1,6816 |
1,8514 |
|
500,00 |
4,3079 |
783,99 |
2,0587 |
1,7406 |
1,9049 |
|
525,00 |
4,0844 |
832,30 |
2,1530 |
1,7999 |
1,9603 |
|
550,00 |
3,8849 |
882,01 |
2,2455 |
1,8587 |
2,0163 |
Таблица Г.4 - Термодинамические свойства ацетона при давлении 0,4 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,72 |
-309,33 |
-1,2462 |
1,4222 |
1,9886 |
|
200,00 |
890,20 |
-269,44 |
-1,0361 |
1,4401 |
2,0008 |
|
225,00 |
863,69 |
-219,20 |
-0,79939 |
1,4594 |
2,0196 |
|
250,00 |
837,22 |
-168,37 |
-0,58520 |
1,4832 |
2,0489 |
|
275,00 |
810,43 |
-116,64 |
-0,38803 |
1,5143 |
2,0913 |
|
300,00 |
782,94 |
-63,695 |
-0,20378 |
1,5527 |
2,1468 |
|
325,00 |
754,33 |
-9,1957 |
-0,029327 |
1,5973 |
2,2153 |
|
350,00 |
724,06 |
47,185 |
0,13777 |
1,6470 |
2,2977 |
|
375,00 |
691,37 |
105,83 |
0,29957 |
1,7010 |
2,3974 |
|
375,97 |
690,05 |
108,15 |
0,30575 |
1,7032 |
2,4017 |
|
375,97 |
8,4372 |
553,13 |
1,4893 |
1,5794 |
1,8889 |
|
400,00 |
7,6652 |
597,42 |
1,6035 |
1,5691 |
1,8135 |
|
425,00 |
7,0556 |
642,57 |
1,7130 |
1,5952 |
1,8061 |
|
450,00 |
6,5644 |
687,99 |
1,8169 |
1,6390 |
1,8308 |
|
475,00 |
6,1527 |
734,24 |
1,9169 |
1,6912 |
1,8713 |
|
500,00 |
5,7987 |
781,61 |
2,0141 |
1,7473 |
1,9195 |
|
525,00 |
5,4889 |
830,25 |
2,1090 |
1,8048 |
1,9715 |
|
550,00 |
5,2143 |
880,20 |
2,2019 |
1,8624 |
2,0251 |
Таблица Г.5 - Термодинамические свойства ацетона при давлении 0,5 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,77 |
-309,25 |
-1,2463 |
1,4223 |
1,9885 |
|
200,00 |
890,25 |
-269,35 |
-1,0362 |
1,4401 |
2,0008 |
|
225,00 |
863,75 |
-219,12 |
-0,79953 |
1,4595 |
2,0195 |
|
250,00 |
837,29 |
-168,29 |
-0,58535 |
1,4833 |
2,0488 |
|
275,00 |
810,51 |
-116,57 |
-0,38820 |
1,5144 |
2,0911 |
|
300,00 |
783,04 |
-63,622 |
-0,20396 |
1,5527 |
2,1466 |
|
325,00 |
754,45 |
-9,1301 |
-0,029533 |
1,5973 |
2,2149 |
|
350,00 |
724,22 |
47,240 |
0,13753 |
1,6470 |
2,2971 |
|
375,00 |
691,58 |
105,87 |
0,29929 |
1,7009 |
2,3965 |
|
385,03 |
677,57 |
130,13 |
0,36314 |
1,7238 |
2,4429 |
|
385,03 |
10,507 |
562,73 |
1,4867 |
1,6237 |
1,9628 |
|
400,00 |
9,8491 |
591,51 |
1,5600 |
1,6072 |
1,8915 |
|
425,00 |
8,9966 |
638,16 |
1,6732 |
1,6180 |
1,8522 |
|
450,00 |
8,3308 |
684,51 |
1,7791 |
1,6536 |
1,8609 |
|
475,00 |
7,7835 |
731,39 |
1,8805 |
1,7010 |
1,8921 |
|
500,00 |
7,3190 |
779,21 |
1,9786 |
1,7542 |
1,9348 |
|
525,00 |
6,9163 |
828,17 |
2,0742 |
1,8098 |
1,9831 |
|
550,00 |
6,5616 |
878,39 |
2,1676 |
1,8661 |
2,0342 |
Таблица Г.6 - Термодинамические свойства ацетона при давлении 0,6 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,81 |
-309,16 |
-1,2465 |
1,4223 |
1,9885 |
|
200,00 |
890,31 |
-269,27 |
-1,0363 |
1,4402 |
2,0007 |
|
225,00 |
863,81 |
-219,03 |
-0,79967 |
1,4595 |
2,0194 |
|
250,00 |
837,36 |
-168,21 |
-0,58550 |
1,4833 |
2,0487 |
|
275,00 |
810,60 |
-116,49 |
-0,38836 |
1,5144 |
2,0910 |
|
300,00 |
783,14 |
-63,549 |
-0,20414 |
1,5527 |
2,1463 |
|
325,00 |
754,58 |
-9,0645 |
-0,029739 |
1,5973 |
2,2146 |
|
350,00 |
724,38 |
47,295 |
0,13729 |
1,6469 |
2,2966 |
|
375,00 |
691,80 |
105,91 |
0,29900 |
1,7009 |
2,3956 |
|
392,80 |
666,51 |
149,29 |
0,41201 |
1,7419 |
2,4810 |
|
392,80 |
12,596 |
570,77 |
1,4850 |
1,6618 |
2,0308 |
|
400,00 |
12,178 |
585,21 |
1,5214 |
1,6488 |
1,9827 |
|
425,00 |
11,025 |
633,57 |
1,6387 |
1,6422 |
1,9033 |
|
450,00 |
10,155 |
680,93 |
1,7470 |
1,6688 |
1,8932 |
|
475,00 |
9,4557 |
728,48 |
1,8499 |
1,7112 |
1,9142 |
|
500,00 |
8,8701 |
776,77 |
1,9489 |
1,7612 |
1,9507 |
|
525,00 |
8,3672 |
826,08 |
2,0452 |
1,8149 |
1,9951 |
|
550,00 |
7,9274 |
876,55 |
2,1391 |
1,8698 |
2,0435 |
Таблица Г.7 - Термодинамические свойства ацетона при давлении 0,7 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,86 |
-309,07 |
-1,2466 |
1,4223 |
1,9885 |
|
200,00 |
890,36 |
-269,18 |
-1,0365 |
1,4402 |
2,0007 |
|
225,00 |
863,87 |
-218,95 |
-0,79981 |
1,4595 |
2,0193 |
|
250,00 |
837,43 |
-168,12 |
-0,58565 |
1,4833 |
2,0486 |
|
275,00 |
810,68 |
-116,41 |
-0,38853 |
1,5144 |
2,0908 |
|
300,00 |
783,25 |
-63,475 |
-0,20433 |
1,5527 |
2,1461 |
|
325,00 |
754,71 |
-8,9988 |
-0,029944 |
1,5973 |
2,2142 |
|
350,00 |
724,54 |
47,349 |
0,13705 |
1,6469 |
2,2961 |
|
375,00 |
692,00 |
105,94 |
0,29872 |
1,7008 |
2,3948 |
|
399,64 |
656,46 |
166,39 |
0,45480 |
1,7581 |
2,5171 |
|
399,64 |
14,711 |
577,68 |
1,4839 |
1,6955 |
2,0951 |
|
400,00 |
14,684 |
578,43 |
1,4858 |
1,6946 |
2,0919 |
|
425,00 |
13,152 |
628,76 |
1,6079 |
1,6679 |
1,9604 |
|
450,00 |
12,044 |
677,24 |
1,7188 |
1,6847 |
1,9281 |
|
475,00 |
11,172 |
725,51 |
1,8231 |
1,7216 |
1,9375 |
|
500,00 |
10,453 |
774,29 |
1,9232 |
1,7684 |
1,9673 |
|
525,00 |
9,8425 |
823,96 |
2,0201 |
1,8200 |
2,0074 |
|
550,00 |
9,3121 |
874,70 |
2,1146 |
1,8736 |
2,0530 |
Таблица Г.8 - Термодинамические свойства ацетона при давлении 0,8 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,90 |
-308,99 |
-1,2467 |
1,4223 |
1,9885 |
|
200,00 |
890,41 |
-269,10 |
-1,0366 |
1,4402 |
2,0006 |
|
225,00 |
863,93 |
-218,86 |
-0,79996 |
1,4595 |
2,0193 |
|
250,00 |
837,51 |
-168,04 |
-0,58580 |
1,4833 |
2,0485 |
|
275,00 |
810,77 |
-116,33 |
-0,38869 |
1,5144 |
2,0906 |
|
300,00 |
783,35 |
-63,402 |
-0,20451 |
1,5527 |
2,1458 |
|
325,00 |
754,83 |
-8,9330 |
-0,030149 |
1,5973 |
2,2139 |
|
350,00 |
724,70 |
47,404 |
0,13681 |
1,6469 |
2,2955 |
|
375,00 |
692,21 |
105,98 |
0,29843 |
1,7007 |
2,3939 |
|
400,00 |
656,20 |
167,31 |
0,45671 |
1,7588 |
2,5177 |
|
405,77 |
647,18 |
181,94 |
0,49304 |
1,7730 |
2,5518 |
|
405,77 |
16,855 |
583,71 |
1,4832 |
1,7259 |
2,1570 |
|
425,00 |
15,391 |
623,72 |
1,5795 |
1,6953 |
2,0250 |
|
450,00 |
14,001 |
673,44 |
1,6932 |
1,7012 |
1,9659 |
|
475,00 |
12,935 |
722,47 |
1,7992 |
1,7324 |
1,9623 |
|
500,00 |
12,071 |
771,77 |
1,9004 |
1,7758 |
1,9846 |
|
525,00 |
11,343 |
821,81 |
1,9980 |
1,8252 |
2,0203 |
|
550,00 |
10,716 |
872,84 |
2,0930 |
1,8775 |
2,0629 |
Таблица Г.9 - Термодинамические свойства ацетона при давлении 0,9 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,95 |
-308,90 |
-1,2469 |
1,4224 |
1,9884 |
|
200,00 |
890,46 |
-269,01 |
-1,0367 |
1,4402 |
2,0006 |
|
225,00 |
863,99 |
-218,78 |
-0,80010 |
1,4595 |
2,0192 |
|
250,00 |
837,58 |
-167,96 |
-0,58595 |
1,4833 |
2,0484 |
|
275,00 |
810,85 |
-116,25 |
-0,38885 |
1,5144 |
2,0905 |
|
300,00 |
783,45 |
-63,329 |
-0,20469 |
1,5527 |
2,1456 |
|
325,00 |
754,96 |
-8,8672 |
-0,030354 |
1,5973 |
2,2135 |
|
350,00 |
724,86 |
47,459 |
0,13658 |
1,6468 |
2,2950 |
|
375,00 |
692,42 |
106,02 |
0,29815 |
1,7006 |
2,3931 |
|
400,00 |
656,48 |
167,32 |
0,45635 |
1,7587 |
2,5162 |
|
411,35 |
638,49 |
196,27 |
0,52772 |
1,7867 |
2,5856 |
|
411,35 |
19,032 |
589,05 |
1,4826 |
1,7537 |
2,2176 |
|
425,00 |
17,760 |
618,41 |
1,5528 |
1,7247 |
2,0988 |
|
450,00 |
16,034 |
669,51 |
1,6696 |
1,7186 |
2,0072 |
|
475,00 |
14,749 |
719,36 |
1,7775 |
1,7435 |
1,9886 |
|
500,00 |
13,723 |
769,21 |
1,8797 |
1,7833 |
2,0028 |
|
525,00 |
12,870 |
819,64 |
1,9781 |
1,8306 |
2,0335 |
|
550,00 |
12,141 |
870,96 |
2,0736 |
1,8814 |
2,0730 |
Таблица Г.10 - Термодинамические свойства ацетона при давлении 1 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
911,99 |
-308,82 |
-1,2470 |
1,4224 |
1,9884 |
|
200,00 |
890,51 |
-268,92 |
-1,0369 |
1,4403 |
2,0006 |
|
225,00 |
864,05 |
-218,70 |
-0,80024 |
1,4596 |
2,0191 |
|
250,00 |
837,65 |
-167,88 |
-0,58611 |
1,4834 |
2,0482 |
|
275,00 |
810,94 |
-116,17 |
-0,38902 |
1,5144 |
2,0903 |
|
300,00 |
783,55 |
-63,256 |
-0,20487 |
1,5527 |
2,1454 |
|
325,00 |
755,09 |
-8,8013 |
-0,030559 |
1,5972 |
2,2132 |
|
350,00 |
725,02 |
47,514 |
0,13634 |
1,6468 |
2,2945 |
|
375,00 |
692,63 |
106,06 |
0,29787 |
1,7006 |
2,3922 |
|
400,00 |
656,77 |
167,33 |
0,45600 |
1,7585 |
2,5147 |
|
416,48 |
630,27 |
209,60 |
0,55954 |
1,7996 |
2,6188 |
|
416,48 |
21,247 |
593,80 |
1,4820 |
1,7794 |
2,2776 |
|
425,00 |
20,281 |
612,78 |
1,5272 |
1,7564 |
2,1846 |
|
450,00 |
18,152 |
665,44 |
1,6476 |
1,7368 |
2,0525 |
|
475,00 |
16,616 |
716,18 |
1,7573 |
1,7550 |
2,0167 |
|
500,00 |
15,413 |
766,60 |
1,8608 |
1,7910 |
2,0219 |
|
525,00 |
14,424 |
817,44 |
1,9600 |
1,8360 |
2,0473 |
|
550,00 |
13,585 |
869,06 |
2,0560 |
1,8853 |
2,0834 |
Таблица Г.11 - Термодинамические свойства ацетона при давлении 2 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
912,44 |
-307,95 |
-1,2483 |
1,4226 |
1,9881 |
|
200,00 |
891,02 |
-268,07 |
-1,0382 |
1,4405 |
2,0001 |
|
225,00 |
864,65 |
-217,86 |
-0,80165 |
1,4598 |
2,0184 |
|
250,00 |
838,35 |
-167,06 |
-0,58761 |
1,4835 |
2,0471 |
|
275,00 |
811,78 |
-115,39 |
-0,39065 |
1,5145 |
2,0887 |
|
300,00 |
784,57 |
-62,522 |
-0,20668 |
1,5528 |
2,1430 |
|
325,00 |
756,34 |
-8,1389 |
-0,032593 |
1,5972 |
2,2097 |
|
350,00 |
726,59 |
48,071 |
0,13400 |
1,6465 |
2,2893 |
|
375,00 |
694,67 |
106,45 |
0,29507 |
1,6999 |
2,3841 |
|
400,00 |
659,57 |
167,46 |
0,45252 |
1,7571 |
2,5008 |
|
425,00 |
619,46 |
231,81 |
0,60853 |
1,8193 |
2,6570 |
|
450,00 |
570,29 |
301,09 |
0,76685 |
1,8907 |
2,9127 |
|
453,71 |
561,67 |
311,99 |
0,79098 |
1,9028 |
2,9705 |
|
453,71 |
46,079 |
622,02 |
1,4743 |
1,9764 |
2,9551 |
|
475,00 |
39,490 |
678,68 |
1,5964 |
1,8978 |
2,4669 |
|
500,00 |
34,907 |
737,64 |
1,7174 |
1,8801 |
2,2825 |
|
525,00 |
31,736 |
793,78 |
1,8270 |
1,8959 |
2,2199 |
|
550,00 |
29,315 |
849,04 |
1,9298 |
1,9278 |
2,2069 |
Таблица Г.12 - Термодинамические свойства ацетона при давлении 3 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
912,89 |
-307,09 |
-1,2496 |
1,4228 |
1,9879 |
|
200,00 |
891,53 |
-267,21 |
-1,0395 |
1,4407 |
1,9997 |
|
225,00 |
865,24 |
-217,01 |
-0,80305 |
1,4600 |
2,0176 |
|
250,00 |
839,05 |
-166,24 |
-0,58911 |
1,4837 |
2,0460 |
|
275,00 |
812,61 |
-114,61 |
-0,39228 |
1,5147 |
2,0871 |
|
300,00 |
785,57 |
-61,785 |
-0,20847 |
1,5528 |
2,1407 |
|
325,00 |
757,57 |
-7,4705 |
-0,034601 |
1,5971 |
2,2064 |
|
350,00 |
728,13 |
48,638 |
0,13169 |
1,6462 |
2,2844 |
|
375,00 |
696,66 |
106,87 |
0,29234 |
1,6992 |
2,3765 |
|
400,00 |
662,25 |
167,62 |
0,44915 |
1,7559 |
2,4880 |
|
425,00 |
623,36 |
231,54 |
0,60410 |
1,8168 |
2,6327 |
|
450,00 |
576,81 |
299,85 |
0,76023 |
1,8850 |
2,8519 |
|
475,00 |
512,83 |
376,29 |
0,92542 |
1,9737 |
3,3685 |
|
478,47 |
500,66 |
388,26 |
0,95053 |
1,9908 |
3,5350 |
|
478,47 |
78,752 |
628,99 |
1,4537 |
2,1305 |
4,1950 |
|
500,00 |
62,378 |
700,07 |
1,5992 |
2,0036 |
2,8396 |
|
525,00 |
53,561 |
766,00 |
1,7279 |
1,9695 |
2,4992 |
|
550,00 |
47,991 |
826,75 |
1,8410 |
1,9766 |
2,3805 |
Таблица Г.13 - Термодинамические свойства ацетона при давлении 4 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
180,00 |
913,34 |
-306,23 |
-1,2509 |
1,4231 |
1,9876 |
|
200,00 |
892,03 |
-266,36 |
-1,0409 |
1,4410 |
1,9992 |
|
225,00 |
865,83 |
-216,17 |
-0,80444 |
1,4602 |
2,0169 |
|
250,00 |
839,75 |
-165,42 |
-0,59059 |
1,4839 |
2,0450 |
|
275,00 |
813,44 |
-113,82 |
-0,39389 |
1,5148 |
2,0855 |
|
300,00 |
786,57 |
-61,044 |
-0,21024 |
1,5529 |
2,1385 |
|
325,00 |
758,78 |
-6,7963 |
-0,036585 |
1,5970 |
2,2033 |
|
350,00 |
729,64 |
49,216 |
0,12942 |
1,6460 |
2,2797 |
|
375,00 |
698,59 |
107,30 |
0,28967 |
1,6987 |
2,3693 |
|
400,00 |
664,83 |
167,83 |
0,44589 |
1,7548 |
2,4764 |
|
425,00 |
627,02 |
231,35 |
0,59988 |
1,8146 |
2,6115 |
|
450,00 |
582,65 |
298,86 |
0,75420 |
1,8803 |
2,8041 |
|
475,00 |
525,19 |
372,90 |
0,91424 |
1,9597 |
3,1739 |
|
497,33 |
430,63 |
456,65 |
1,0862 |
2,0974 |
5,4413 |
|
497,33 |
129,67 |
616,47 |
1,4076 |
2,2817 |
8,5832 |
|
500,00 |
117,89 |
635,21 |
1,4452 |
2,2283 |
5,9706 |
|
525,00 |
83,600 |
731,28 |
1,6331 |
2,0643 |
3,0441 |
|
550,00 |
70,962 |
801,38 |
1,7637 |
2,0332 |
2,6409 |
Таблица Г.14 - Термодинамические свойства ацетона при давлении 5 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
181,00 |
912,70 |
-303,38 |
-1,2412 |
1,4244 |
1,9880 |
|
200,00 |
892,53 |
-265,50 |
-1,0422 |
1,4412 |
1,9988 |
|
225,00 |
866,41 |
-215,33 |
-0,80583 |
1,4605 |
2,0162 |
|
250,00 |
840,43 |
-164,60 |
-0,59207 |
1,4841 |
2,0439 |
|
275,00 |
814,25 |
-113,03 |
-0,39548 |
1,5150 |
2,0840 |
|
300,00 |
787,54 |
-60,300 |
-0,21199 |
1,5530 |
2,1364 |
|
325,00 |
759,97 |
-6,1166 |
-0,038545 |
1,5970 |
2,2002 |
|
350,00 |
731,11 |
49,802 |
0,12718 |
1,6458 |
2,2752 |
|
375,00 |
700,47 |
107,75 |
0,28706 |
1,6982 |
2,3626 |
|
400,00 |
667,31 |
168,06 |
0,44272 |
1,7538 |
2,4656 |
|
425,00 |
630,49 |
231,22 |
0,59585 |
1,8128 |
2,5926 |
|
450,00 |
587,95 |
298,06 |
0,74862 |
1,8764 |
2,7650 |
|
475,00 |
535,08 |
370,39 |
0,90498 |
1,9498 |
3,0545 |
|
500,00 |
453,82 |
455,27 |
1,0789 |
2,0594 |
4,0192 |
|
525,00 |
134,21 |
681,27 |
1,5196 |
2,1974 |
4,6750 |
|
550,00 |
100,73 |
771,59 |
1,6879 |
2,0990 |
3,0682 |
Таблица Г.15 - Термодинамические свойства ацетона при давлении 10 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp. кДж/(кг·К) |
|
183,00 |
912,78 |
-295,09 |
-1,2257 |
1,4278 |
1,9881 |
|
200,00 |
894,99 |
-261,22 |
-1,0487 |
1,4425 |
1,9969 |
|
225,00 |
869,28 |
-211,11 |
-0,81267 |
1,4617 |
2,0130 |
|
250,00 |
843,79 |
-160,48 |
-0,59934 |
1,4853 |
2,0391 |
|
275,00 |
818,22 |
-109,06 |
-0,40330 |
1,5160 |
2,0771 |
|
300,00 |
792,27 |
-56,533 |
-0,22053 |
1,5536 |
2,1265 |
|
325,00 |
765,67 |
-2,6420 |
-0,048022 |
1,5972 |
2,1863 |
|
350,00 |
738,10 |
52,862 |
0,11648 |
1,6452 |
2,2555 |
|
375,00 |
709,21 |
110,21 |
0,27471 |
1,6966 |
2,3338 |
|
400,00 |
678,56 |
169,63 |
0,42808 |
1,7504 |
2,4219 |
|
425,00 |
645,54 |
231,41 |
0,57785 |
1,8062 |
2,5222 |
|
450,00 |
609,30 |
295,89 |
0,72525 |
1,8641 |
2,6399 |
|
475,00 |
568,56 |
363,63 |
0,87171 |
1,9245 |
2,7852 |
|
500,00 |
521,16 |
435,56 |
1,0193 |
1,9889 |
2,9811 |
|
525,00 |
463,08 |
513,56 |
1,1714 |
2,0604 |
3,2847 |
|
550,00 |
386,81 |
601,73 |
1,3354 |
2,1422 |
3,8180 |
Таблица Г.16 - Термодинамические свойства ацетона при давлении 20 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
187,00 |
912,94 |
-278,50 |
-1,1952 |
1,4347 |
1,9880 |
|
200,00 |
899,71 |
-252,61 |
-1,0614 |
1,4456 |
1,9936 |
|
225,00 |
874,74 |
-202,62 |
-0,82589 |
1,4647 |
2,0075 |
|
250,00 |
850,14 |
-152,16 |
-0,61327 |
1,4881 |
2,0309 |
|
275,00 |
825,63 |
-100,98 |
-0,41817 |
1,5185 |
2,0654 |
|
300,00 |
800,98 |
-48,799 |
-0,23659 |
1,5558 |
2,1105 |
|
325,00 |
775,99 |
4,6213 |
-0,065585 |
1,5987 |
2,1645 |
|
350,00 |
750,46 |
59,485 |
0,097019 |
1,6459 |
2,2257 |
|
375,00 |
724,19 |
115,95 |
0,25283 |
1,6960 |
2,2928 |
|
400,00 |
696,98 |
174,17 |
0,40309 |
1,7480 |
2,3649 |
|
425,00 |
668,63 |
234,24 |
0,54873 |
1,8011 |
2,4414 |
|
450,00 |
638,91 |
296,27 |
0,69054 |
1,8548 |
2,5219 |
|
475,00 |
607,61 |
360,36 |
0,82913 |
1,9087 |
2,6062 |
|
500,00 |
574,54 |
426,61 |
0,96503 |
1,9624 |
2,6939 |
|
525,00 |
539,57 |
495,08 |
1,0986 |
2,0156 |
2,7845 |
|
550,00 |
502,70 |
565,84 |
1,2303 |
2,0677 |
2,8764 |
Таблица Г.17 - Термодинамические свойства ацетона при давлении 30 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
191,00 |
913,11 |
-261,89 |
-1,1653 |
1,4417 |
1,9879 |
|
200,00 |
904,19 |
-243,98 |
-1,0737 |
1,4490 |
1,9911 |
|
225,00 |
879,90 |
-194,07 |
-0,83855 |
1,4681 |
2,0031 |
|
250,00 |
856,07 |
-143,75 |
-0,62650 |
1,4914 |
2,0243 |
|
275,00 |
832,47 |
-92,763 |
-0,43216 |
1,5216 |
2,0562 |
|
300,00 |
808,91 |
-40,855 |
-0,25152 |
1,5587 |
2,0980 |
|
325,00 |
785,21 |
12,205 |
-0,081666 |
1,6013 |
2,1479 |
|
350,00 |
761,23 |
66,594 |
0,079535 |
1,6481 |
2,2041 |
|
375,00 |
736,86 |
122,45 |
0,23365 |
1,6976 |
2,2648 |
|
400,00 |
711,99 |
179,86 |
0,38184 |
1,7487 |
2,3286 |
|
425,00 |
686,53 |
238,89 |
0,52498 |
1,8007 |
2,3945 |
|
450,00 |
660,41 |
299,59 |
0,66373 |
1,8530 |
2,4613 |
|
475,00 |
633,60 |
361,96 |
0,79861 |
1,9051 |
2,5283 |
|
500,00 |
606,09 |
426,00 |
0,92998 |
1,9565 |
2,5945 |
|
525,00 |
577,96 |
491,67 |
1,0581 |
2,0071 |
2,6588 |
|
550,00 |
549,32 |
558,92 |
1,1833 |
2,0565 |
2,7202 |
Таблица Г.18 - Термодинамические свойства ацетона при давлении 40 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
195,00 |
913,31 |
-245,26 |
-1,1359 |
1,4488 |
1,9877 |
|
200,00 |
908,47 |
-235,32 |
-1,0856 |
1,4527 |
1,9892 |
|
225,00 |
884,78 |
-185,47 |
-0,85072 |
1,4718 |
1,9996 |
|
250,00 |
861,64 |
-135,26 |
-0,63914 |
1,4950 |
2,0189 |
|
275,00 |
838,84 |
-84,438 |
-0,44540 |
1,5251 |
2,0487 |
|
300,00 |
816,19 |
-32,747 |
-0,26551 |
1,5620 |
2,0881 |
|
325,00 |
793,56 |
20,028 |
-0,096570 |
1,6045 |
2,1350 |
|
350,00 |
770,84 |
74,053 |
0,063552 |
1,6510 |
2,1877 |
|
375,00 |
747,94 |
129,45 |
0,21640 |
1,7002 |
2,2442 |
|
400,00 |
724,81 |
186,28 |
0,36311 |
1,7510 |
2,3031 |
|
425,00 |
701,38 |
244,61 |
0,50453 |
1,8025 |
2,3632 |
|
450,00 |
677,65 |
304,44 |
0,64131 |
1,8541 |
2,4233 |
|
475,00 |
653,62 |
365,77 |
0,77393 |
1,9055 |
2,4827 |
|
500,00 |
629,33 |
428,56 |
0,90275 |
1,9562 |
2,5405 |
|
525,00 |
604,85 |
492,78 |
1,0281 |
2,0060 |
2,5960 |
|
550,00 |
580,28 |
558,34 |
1,1500 |
2,0547 |
2,6485 |
Таблица Г.19 - Термодинамические свойства ацетона при давлении 50 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
200,00 |
912,57 |
-226,63 |
-1,0970 |
1,4567 |
1,9878 |
|
225,00 |
889,43 |
-176,84 |
-0,86245 |
1,4757 |
1,9968 |
|
250,00 |
866,91 |
-126,72 |
-0,65124 |
1,4989 |
2,0145 |
|
275,00 |
844,80 |
-76,024 |
-0,45800 |
1,5289 |
2,0426 |
|
300,00 |
822,95 |
-24,509 |
-0,27872 |
1,5657 |
2,0800 |
|
325,00 |
801,23 |
28,038 |
-0,11051 |
1,6081 |
2,1248 |
|
350,00 |
779,55 |
81,774 |
0,048760 |
1,6544 |
2,1749 |
|
375,00 |
757,84 |
136,81 |
0,20063 |
1,7034 |
2,2285 |
|
400,00 |
736,06 |
193,22 |
0,34622 |
1,7540 |
2,2842 |
|
425,00 |
714,18 |
251,03 |
0,48639 |
1,8053 |
2,3407 |
|
450,00 |
692,19 |
310,25 |
0,62178 |
1,8567 |
2,3969 |
|
475,00 |
670,12 |
370,87 |
0,75286 |
1,9077 |
2,4522 |
|
500,00 |
648,01 |
432,85 |
0,88001 |
1,9581 |
2,5058 |
|
525,00 |
625,90 |
496,14 |
1,0035 |
2,0076 |
2,5573 |
|
550,00 |
603,89 |
560,69 |
1,1236 |
2,0561 |
2,6061 |
Таблица Г.20 - Термодинамические свойства ацетона при давлении 60 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp. кДж/(кг·К) |
|
225,00 |
893,86 |
-168,17 |
-0,87378 |
1,4799 |
1,9946 |
|
250,00 |
871,90 |
-118,12 |
-0,66287 |
1,5030 |
2,0110 |
|
275,00 |
850,43 |
-67,536 |
-0,47003 |
1,5329 |
2,0376 |
|
300,00 |
829,28 |
-16,165 |
-0,29126 |
1,5697 |
2,0734 |
|
325,00 |
808,34 |
36,195 |
-0,12364 |
1,6119 |
2,1165 |
|
350,00 |
787,54 |
89,700 |
0,034944 |
1,6582 |
2,1646 |
|
375,00 |
766,82 |
144,46 |
0,18603 |
1,7071 |
2,2162 |
|
400,00 |
746,14 |
200,53 |
0,33076 |
1,7575 |
2,2696 |
|
425,00 |
725,49 |
257,94 |
0,46998 |
1,8087 |
2,3237 |
|
450,00 |
704,86 |
316,71 |
0,60432 |
1,8599 |
2,3775 |
|
475,00 |
684,27 |
376,81 |
0,73428 |
1,9108 |
2,4303 |
|
500,00 |
663,75 |
438,21 |
0,86025 |
1,9611 |
2,4815 |
|
525,00 |
643,36 |
500,87 |
0,98253 |
2,0105 |
2,5308 |
|
550,00 |
623,15 |
564,73 |
1,1013 |
2,0588 |
2,5777 |
Таблица Г.21 - Термодинамические свойства ацетона при давлении 70 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
225,00 |
898,11 |
-159,48 |
-0,88475 |
1,4841 |
1,9929 |
|
250,00 |
876,66 |
-109,49 |
-0,67408 |
1,5071 |
2,0082 |
|
275,00 |
855,75 |
-58,987 |
-0,48157 |
1,5370 |
2,0335 |
|
300,00 |
835,22 |
-7,7346 |
-0,30321 |
1,5737 |
2,0680 |
|
325,00 |
814,98 |
44,473 |
-0,13608 |
1,6159 |
2,1096 |
|
350,00 |
794,94 |
97,789 |
0,021948 |
1,6621 |
2,1563 |
|
375,00 |
775,06 |
152,32 |
0,17241 |
1,7109 |
2,2063 |
|
400,00 |
755,31 |
208,12 |
0,31645 |
1,7613 |
2,2581 |
|
425,00 |
735,66 |
265,23 |
0,45491 |
1,8124 |
2,3104 |
|
450,00 |
716,12 |
323,64 |
0,58845 |
1,8636 |
2,3626 |
|
475,00 |
696,70 |
383,35 |
0,71757 |
1,9144 |
2,4138 |
|
500,00 |
677,44 |
444,32 |
0,84265 |
1,9646 |
2,4635 |
|
525,00 |
658,36 |
506,51 |
0,96401 |
2,0139 |
2,5114 |
|
550,00 |
639,52 |
569,87 |
1,0819 |
2,0623 |
2,5573 |
Таблица Г.22 - Термодинамические свойства ацетона при давлении 80 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
225,00 |
902,19 |
-150,76 |
-0,89539 |
1,4885 |
1,9916 |
|
250,00 |
881,21 |
-100,82 |
-0,68490 |
1,5114 |
2,0059 |
|
275,00 |
860,81 |
-50,386 |
-0,49266 |
1,5412 |
2,0302 |
|
300,00 |
840,84 |
0,76842 |
-0,31464 |
1,5778 |
2,0636 |
|
325,00 |
821,21 |
52,850 |
-0,14791 |
1,6200 |
2,1040 |
|
350,00 |
801,85 |
106,01 |
0,0096521 |
1,6661 |
2,1495 |
|
375,00 |
782,69 |
160,35 |
0,15960 |
1,7149 |
2,1982 |
|
400,00 |
763,72 |
215,94 |
0,30308 |
1,7653 |
2,2487 |
|
425,00 |
744,93 |
272,79 |
0,44094 |
1,8163 |
2,2999 |
|
450,00 |
726,29 |
330,93 |
0,57384 |
1,8674 |
2,3508 |
|
475,00 |
707,84 |
390,33 |
0,70229 |
1,9182 |
2,4009 |
|
500,00 |
689,59 |
450,96 |
0,82669 |
1,9684 |
2,4496 |
|
525,00 |
671,56 |
512,80 |
0,94735 |
2,0177 |
2,4967 |
|
550,00 |
653,80 |
575,78 |
1,0646 |
2,0660 |
2,5420 |
Таблица Г.23 - Термодинамические свойства ацетона при давлении 90 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
225,00 |
906,11 |
-142,03 |
-0,90572 |
1,4929 |
1,9908 |
|
250,00 |
885,56 |
-92,115 |
-0,69538 |
1,5157 |
2,0040 |
|
275,00 |
865,63 |
-41,742 |
-0,50335 |
1,5455 |
2,0274 |
|
300,00 |
846,17 |
9,3323 |
-0,32561 |
1,5820 |
2,0599 |
|
325,00 |
827,10 |
61,310 |
-0,15922 |
1,6241 |
2,0993 |
|
350,00 |
808,32 |
114,34 |
-0,0020351 |
1,6702 |
2,1438 |
|
375,00 |
789,81 |
168,53 |
0,14749 |
1,7190 |
2,1916 |
|
400,00 |
771,53 |
223,93 |
0,29050 |
1,7693 |
2,2411 |
|
425,00 |
753,46 |
280,59 |
0,42788 |
1,8203 |
2,2913 |
|
450,00 |
735,60 |
338,50 |
0,56026 |
1,8714 |
2,3414 |
|
475,00 |
717,96 |
397,65 |
0,68818 |
1,9221 |
2,3906 |
|
500,00 |
700,55 |
458,02 |
0,81203 |
1,9723 |
2,4387 |
|
525,00 |
683,39 |
519,57 |
0,93215 |
2,0216 |
2,4852 |
|
550,00 |
666,51 |
582,27 |
1,0488 |
2,0699 |
2,5301 |
Таблица Г.24 - Термодинамические свойства ацетона при давлении 100 МПа
|
T, К |
ρ, кг/м3 |
h, кДж/кг |
s, кДж/(кг·К) |
cv, кДж/(кг·К) |
cp, кДж/(кг·К) |
|
225,00 |
909,89 |
-133,28 |
-0,91578 |
1,4973 |
1,9902 |
|
250,00 |
889,75 |
-83,388 |
-0,70553 |
1,5201 |
2,0026 |
|
275,00 |
870,25 |
-33,060 |
-0,51368 |
1,5498 |
2,0252 |
|
300,00 |
851,25 |
17,948 |
-0,33617 |
1,5862 |
2,0568 |
|
325,00 |
832,67 |
69,838 |
-0,17005 |
1,6283 |
2,0954 |
|
350,00 |
814,43 |
122,76 |
-0,013188 |
1,6743 |
2,1391 |
|
375,00 |
796,49 |
176,82 |
0,13598 |
1,7230 |
2,1861 |
|
400,00 |
778,81 |
232,08 |
0,27862 |
1,7733 |
2,2348 |
|
425,00 |
761,37 |
288,57 |
0,41558 |
1,8243 |
2,2843 |
|
450,00 |
744,18 |
346,29 |
0,54755 |
1,8753 |
2,3336 |
|
475,00 |
727,24 |
405,24 |
0,67503 |
1,9261 |
2,3823 |
|
500,00 |
710,54 |
465,40 |
0,79844 |
1,9762 |
2,4299 |
|
525,00 |
694,12 |
526,72 |
0,91812 |
2,0255 |
2,4760 |
|
550,00 |
677,99 |
589,18 |
1,0343 |
2,0738 |
2,5206 |
Библиография
|
[1] |
Lemmon E.W., Span R. Short fundamental equations of state for 20 industrial fluids//Journal of Chemical & Engineering Data. - 2006. - T. 51. - N. 3. - С. 785 - 850 |
Последние добавленные документы
