ГОСТ Р 58364-2019 (ИСО 1964:1987) ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ НА ЧЕРТЕЖАХ ОБЩЕГО РАСПОЛОЖЕНИЯ СУДОВ

Наименование

Обозначение

1 Класс огнестойкости А

А-60; А-30; А-15; А-0 ^*

2 Класс огнезадерживающей способности В

В-15; В-0; В-30 ^*

3 Класс огнезадерживающей способности С ^**

С

4 Изоляция

5 Маслонепроницаемость

6 Газонепроницаемость

^* На чертежах общего расположения указывают одно из приведенных в таблице буквенно-цифровых обозначений.

^** Устанавливается для одобренных негорючих материалов, которые могут не отвечать требованиям в отношении прохождения дыма и пламени, а также ограничениям в отношении повышения температуры.

Примечание - Число после символа указывает на период времени предельного повышения температуры и должно соответствовать требованиям Международной конвенции [1] и резолюции Международной морской организации (ИМО) [2].

Наименование

Обозначение

1 Переборка металлическая

2 Переборка неметаллическая

3 Переборка решетчатая (перфорированный лист, металлическая сетка, проволочная сетка)

4 Выгородка раздвижная

Примеры комбинированных обозначений

1 Переборка металлическая с неметаллической зашивкой.

2 Переборка металлическая с металлической зашивкой.

3 Переборка огнестойкая металлическая (без изоляции) типа А-0.

4 Переборка металлическая с изоляцией.

5 Переборка газонепроницаемая

Наименование

Обозначение

1 Дверь навесная:

- металлическая

- неметаллическая

2 Дверь навесная верхняя и нижняя:

- металлическая

- неметаллическая

3 Дверь навесная самозакрывающаяся:

- металлическая

- неметаллическая

4 Дверь горизонтально-сдвижная:

- металлическая

- неметаллическая

5 Дверь вертикально-сдвижная:

- металлическая

- неметаллическая

6 Дверь двустороннего открывания:

- металлическая

- неметаллическая

7 Дверь двустворчатая двустороннего открывания:

- металлическая

- неметаллическая

Примеры комбинированных обозначений

1 Дверь металлическая огнестойкая горизонтально-сдвижная типа А-15.

2 Дверь навесная неметаллическая в металлической переборке с неметаллической зашивкой.

3 Дверь навесная решетчатая в неметаллической переборке.

4 Дверь навесная металлическая с изоляцией в металлической переборке с изоляцией.

5 Дверь навесная двустворчатая металлическая

Наименование

Обозначение

1 Иллюминатор прямоугольный глухой

2 Иллюминатор прямоугольный створчатый:

- открывающийся наружу

- открывающийся внутрь

- открывающийся вверх или вниз

3 Иллюминатор прямоугольный горизонтально-сдвижной

4 Иллюминатор прямоугольный вертикально-сдвижной

5 Иллюминатор прямоугольный с поворотным стеклом

6 Иллюминатор прямоугольный с обогреваемым стеклом

7 Иллюминатор прямоугольный со стеклоочистителем

8 Иллюминатор круглый глухой

9 Иллюминатор круглый створчатый:

- открывающийся вверх или вниз

- открывающийся в сторону

10 Иллюминатор палубный

Примеры комбинированных обозначений

1 Иллюминатор прямоугольный створчатый, открывающийся вверх, в металлической переборке с металлической зашивкой.

2 Иллюминатор прямоугольный двустворчатый, открывающийся наружу, в металлической переборке с металлической зашивкой.

3 Иллюминатор круглый, открывающийся в сторону, в металлической переборке с металлической зашивкой

Примечание - Линия графического изображения прямоугольного иллюминатора, параллельная переборке или борту, должна быть расположена с их наружной стороны.

Наименование

Обозначение

Вырез в (металлической) переборке

Наименование

Обозначение

1 Полка

2 Стеллаж

3 Полка выдвижная

4 Полка навесная, сиденье навесное или стол навесной

5 Крышка откидная

6 Перегородка вертикальная средней высоты в буфете или гардеробе

7 Перегородка вертикальная от пола до потолка в гардеробе

8 Ящик выдвижной

9 Два выдвижных ящика

10 Дверца навесная

11 Дверцы сдвижные

12 Ячейки

13 Зеркало на переборке, в шкафу и т.п.

Примеры комбинированных обозначений

1 Стол письменный с ячейками.

2 Буфет со шкафчиком, выдвижными ящиками и открытой полкой.

3 Столик туалетный с зеркалом.

4 Гардероб высокий.

5 Ящик выдвижной с навесной дверцей.

6 Стол штурманский с выдвижными ящиками и ящиком с откидной крышкой для хронометра

Наименование

Обозначение

1 Койка одноярусная или кровать

2 Кровать детская (отличается меньшим размером)

3 Койка двухъярусная

4 Койка двухъярусная с откидной верхней полкой

5 Койка выдвижная

6 Койка откидная

7 Кровать двуспальная

8 Кровать двойная

9 Тахта

10 Скамья или место для сидения

11 Сиденье мягкое или диван

12 Табурет

13 Стул

14 Кресло

15 Стул вращающийся

16 Стол

17 Пианино

18 Рояль

Примеры комбинированных обозначений

1 Койка одноярусная с выдвижными ящиками и рундуком.

2 Кровать двойная с тумбочками.

3 Диван-кровать.

4 Стол раздвижной.

5 Стол с подъемными (откидными) крышками

Наименование

Обозначение

1 Телевизор

2 Проектор

3 Радиатор

4 Фонтанчик питьевой охлажденной воды

5 Ящик для флагов

6 Кондиционер

Наименование

Обозначение

1 Подвод горячей или холодной воды

2 Душ

3 Подвод охлажденной воды

4 Умывальник

5 Раковина

6 Ванна отдельно стоящая

7 Ванна встроенная

8 Ванна сидячая

9 Биде

10 Водонагреватель

11 Желоб для слива воды с правым или левым сливом

12 Унитаз

13 Чаша клозетная

14 Писсуар:

- настенный

- угловой

Примеры комбинированных обозначений

1 Раковина двухсекционная.

2 Раковина трехсекционная.

3 Подвод горячей и холодной воды.

4 Умывальник с горячей и холодной водой.

5 Ванна встроенная с душем.

6 Ванна сидячая встроенная с душем.

7 Раковина со шкафчиком и полками.

8 Раковина с желобом для слива воды

Наименование

Обозначение

1 Плита угольная

2 Плита мазутная

3 Плита электрическая

4 Плита газовая

5 Ящик для угля

6 Колода для рубки мяса

7 Дежа для теста

8 Тестомесильная машина

9 Картофелечистка

10 Котел варочный электрический круглый

11 Котел варочный электрический прямоугольный

12 Печь хлебопекарная

13 Морозильная камера

14 Холодильная камера

15 Холодильник

16 Машина посудомоечная

17 Шкаф для сушки посуды

18 Мясорубка

19 Универсальная кухонная машина

20 Слайсер

21 Мармит первых блюд

22 Мармит вторых блюд

23 Элемент для закусок

24 Элемент подогрева тарелок

25 Элемент для хранения столовых приборов

26 Аппарат "чай-кофе" и кипятильники

27 Аппарат нагрева и дозирования воды и водонагреватели

28 Пароконвектомат

29 Сковорода электрическая

Наименование

Обозначение

1 Центрифуга

2 Машина стиральная

3 Машина стиральная малогабаритная

4 Машина для глажения

5 Гладильный пресс

Наименование

Обозначение

1 Верстак с тисками

2 Станок токарный

3 Станок сверлильный вертикальный

4 Станок шлифовальный:

- с ручным управлением

- механическим приводом

Примеры комбинированных обозначений

1 Верстак с полками и шкафчиком.

2 Ящик различного назначения с откидной крышкой

Наименование

Обозначение

1 Тумба штурвальная

2 Компас магнитный

3 Гирокомпас основной

4 Репитер гирокомпаса

5 Машинный телеграф

6 Труба переговорная

7 Индикатор радиолокационный

8 Приемник-передатчик радиолокационный

9 Антенна радиолокационная

10 Камера телевизионная

Наименование

Обозначение

1 Огонь топовый

2 Огонь кормовой

3 Огонь бортовой левый

4 Огонь бортовой правый

5 Огонь сигнальный Морзе, огонь аварийный, огонь якорный и другие огни с углом свечения 360°

6 Прожектор

7 Гонг туманный

8 Колокол судовой

Наименование

Обозначение

1 Кнехт швартовный с двумя тумбами

2 Кнехт швартовный крестовый

3 Планка киповая

4 Планка киповая закрытая с панамским клюзом

5 Роульс вертикальный

6 Планка киповая с роульсом

7 Планка киповая с роульсами

8 Клюз швартовный

9 Барабан тросовый

10 Лебедка тросовая с ручным приводом

11 Лебедка топенантная

12 Контроллер лебедки

13 Лебедка шлюпочная:

- с ручным приводом

- механическим приводом

14 Утка одинарная

15 Утка двойная

16 Круг спасательный

17 Плот спасательный

Примеры комбинированных обозначений

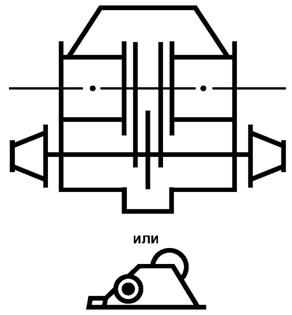

1 Брашпиль с паровым горизонтальным приводом.

2 Лебедка грузовая электрическая

Примечание - При изображении лебедок изображают только осевые линии и основные части (барабаны и т.д.) с указанием типа привода.

Наименование

Обозначение

1 Трап наклонный

2 Трап наклонный изолированный

3 Трап наклонный с помещением внизу

4 Трап наклонный с палубным вырезом

5 Трап наклонный двухпролетный

6 Эскалатор

7 Лифт электрический

8 Решетка

9 Ограждение леерное стационарное, на графическом обозначении указывать количество лееров

10 Леер цепной, на графическом обозначении указывать количество цепей

11 Леер тросовый

12 Фальшборт деревянный

13 Порт штормовой в фальшборте

^* ВП - верхняя палуба.

^** НП - нижняя палуба.

^*** 2п - вторая палуба.

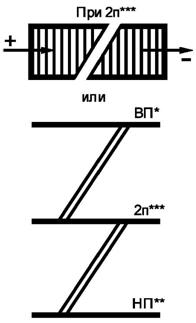

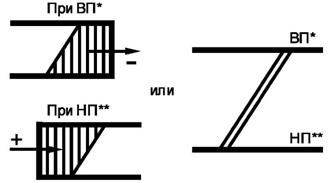

Примечание - Знаки "+" и "-" при изображениях трапов у стрелок указывают направление подъема на палубу или спуска с нее: в случае спуска у стрелки ставят "-", в случае подъема - "+".

Наименование

Обозначение

1 Горловина с крышкой

2 Отверстие малое с крышкой

3 Люк сходный с крышкой

4 Люк без крышки

5 Люк сходный без крышки с трапом

6 Крышка люка металлическая

7 Крышка люка деревянная

8 Люк со сдвижной крышкой (металлической или деревянной)

9 Люки световые (изображают согласно форме)

Пример комбинированного обозначения - Приподнятый люк со сдвижной крышкой и навесными дверцами
