Утв. и введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2019 г. N 633-ст

Национальный стандарт РФ ГОСТ Р 56234.2-2019/ISO/TR 17534-2:2014

"АКУСТИКА. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ РАСЧЕТОВ УРОВНЕЙ ШУМА НА МЕСТНОСТИ. Часть 2. ОБЩИЕ ТРЕБОВАНИЯ К КОНТРОЛЬНЫМ ПРИМЕРАМ И ИНТЕРФЕЙСУ ОБЕСПЕЧЕНИЯ КАЧЕСТВА"

Acoustics. Software for the calculation of sound outdoor. Part 2. General requirements for test cases and data interface

ОКС 13.140
Т34

Дата введения - 1 апреля 2020 г.
Введен впервые

Предисловие

1 Подготовлен Закрытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ЗАО "НИЦ КД") на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 4

2 Внесен Техническим комитетом по стандартизации ТК 358 "Акустика"

3 Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2019 г. N 633-ст

4 Настоящий стандарт идентичен международному документу ISO/TR 17534-2:2014 "Акустика. Программное обеспечение для расчетов уровней шума на местности. Часть 2. Общие рекомендации по контрольным примерам и интерфейсу обеспечения качества" (ISO/TR 17534-2:2014 "Acoustics - Software for the calculation of sound outdoor - Part 2: General recommendations for test cases and quality assurance interface", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного документа для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 Введен впервые

Введение

Общая структура документов (см. рис. 1), устанавливающих требования и руководства в целях обеспечения качества программных средств для расчета шума на местности, установлена в ИСО 17534-1. Эти документы призваны обеспечить необходимые качества программных продуктов, реализующих документированные методы расчета, в смысле их правильности и точности. Включенные требования и спецификации, очевидно, не зависят от конкретного метода расчета, потому что они должны применяться для всех из них.

Настоящий документ устанавливает общие рекомендации в отношении данных, подтверждающих качество программного продукта. Эти рекомендации применимы для широкого класса программно реализуемых методов расчета. Специфические рекомендации для конкретных методов расчета приводят в соответствующих технических отчетах. Настоящий документ является первым в серии технических отчетов, содержимое которого будет дополняться и даже исключаться вследствие появления новых технических или научных знаний.

Рисунок 1 - Структура серии международных стандартов ИСО 17534

1 Область применения

Настоящий стандарт устанавливает общие рекомендации в отношении реализации методов расчета программными средствами, применяемых для их оценки контрольных примеров (в части геометрического описания) и форматов представления данных, которыми обмениваются программные средства с подтвержденным качеством согласно ИСО 17534-1.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все поправки):

ISO 17534-1:2015, Acoustics - Software for the calculation of sound outdoor - Part 1. Quality requirement and quality assurance (Акустика - Программное обеспечение для расчетов уровней шума на местности - Часть 1. Требования к качеству и его обеспечение)

3 Термины и определения

В настоящем стандарте применены термины по ИСО 17534-1:2015.

4 Дополнительные рекомендации

В настоящее время общие рекомендации для широкого класса методов расчета, реализуемых программными средствами, отсутствуют. Предполагается, что они должны быть подготовлены по мере обобщения опыта применения подобных рекомендаций в отношении конкретных методов расчета.

5 Контрольные примеры (Т)

5.1 Общие положения

Контрольные примеры должны охватывать все аспекты метода расчета. Следует убедиться, что контрольные примеры позволяют проверить действие всех факторов, влияющих на конечные результаты расчетов.

Рассматриваемые контрольные примеры описывают сценарии с точно определенной геометрией объектов, влияющих на распространение звука, но геометрические параметры могут меняться с конкретным методом расчета.

В полностью определенных контрольных примерах согласно ИСО 17534-1 (раздел А.2) эти общие параметры должны быть конкретизированы и дополнены корректными результатами пошаговых расчетов.

5.2 Контрольные примеры (Т) для технических отчетов на конкретные методы расчета

5.2.1 Т01 - Т03 - Плоская поверхность грунта с однородными акустическими свойствами

S - источник звука; R - приемник звука

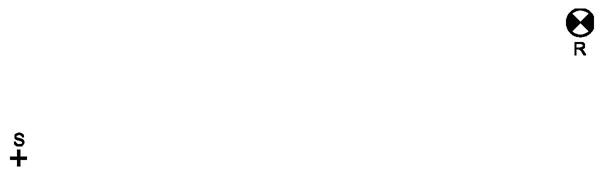

Рисунок 2 - Контрольный пример для проверки расчетов распространения звука в свободном звуковом поле над поверхностью с разными акустическими свойствами

Входные данные:

Таблица 1 - Координаты источника S и приемника R

Точка	x, м	y, м	z, м
S	10	10	1
R	200	50	4

Таблица 2 - Уровни звуковой мощности источника в октавных полосах частот

Величина	Единица измерения	Значения
f	Гц	63	125	250	500	1000	2000	4000	8000
L_W	дБ	93	93	93	93	93	93	93	93

Пример Т01 - звукоотражающий грунт (например, G = 0).

Пример Т02 - разнородный грунт (например, G = 0,5).

Пример Т03 - пористый грунт (например, G = 1).

5.2.2 Т04 - Плоская поверхность грунта с неоднородными акустическими свойствами

А1 - область звукоотражающего грунта; А2 - область разнородного грунта; A3 - область пористого грунта; S - источник звука; R - приемник звука

Примечание - Пояснение точек измерений дано в таблице А.1.

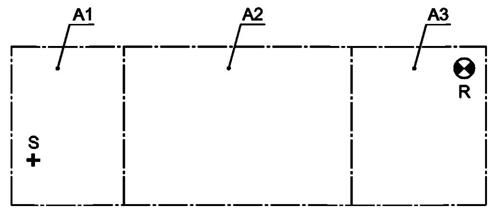

Рисунок 3 - Распространение звука над плоской поверхностью с неоднородными акустическими свойствами

Входные данные: аналогичны данным для контрольных примеров Т01 - Т03 с добавлением данных (таблица 3), указывающих границы областей поверхности с разными акустическими свойствами.

Таблица 3 - Координаты границ областей с разными свойствами грунта (Т04)

Область	Тип грунта	Координаты
Область	Тип грунта	x₁, м	y₁, м	х₂, м	y₂, м	х₃, м	y₃, м	х₄, м	y₄, м
А1	Звукоотражающий	0	60	50	60	50	-10	0	-10
А2	Разнородный	50	60	150	60	150	-10	50	-10
A3	Пористый	150	60	210	60	210	-10	150	-10

5.2.3 Т05 - Поверхность переменной высоты с неоднородными акустическими свойствами

А1 - область пористого грунта; А2 - область разнородного грунта; A3 - область звукоотражающего грунта; S - источник звука; R - приемник звука; h - высота, м

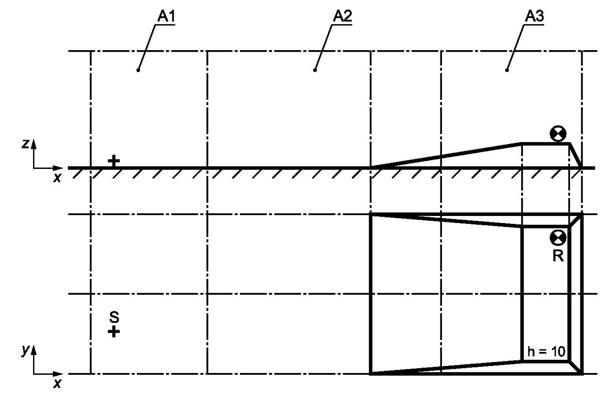

Рисунок 4 - Поверхность разной высоты с неоднородными акустическими свойствами

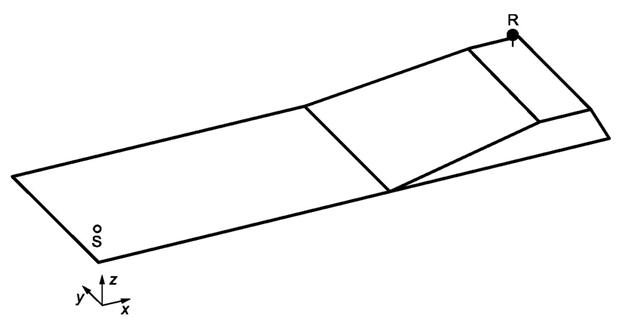

Рисунок 5 - Трехмерное изображение для сценария Т05

Входные данные: координаты источника и приемника и спектр излучения аналогичны приведенным в контрольных примерах Т01 - Т03 с добавлением данных, указывающих границы областей поверхности с разными акустическими свойствами (таблица 4), границы прямоугольных контуров (таблица 5). Координаты z в таблице 1 для источника и приемника относительные (высота над поверхностью грунта).

Таблица 4 - Координаты границ областей с разными свойствами грунта (Т05)

Область	Тип грунта	Координаты
Область	Тип грунта	x₁, м	y₁, м	х₂, м	y₂, м	х₃, м	y₃, м	х₄, м	y₄, м
А1	Пористый	0	60	50	60	50	-10	0	-10
А2	Разнородный	50	60	150	60	150	-10	50	-10
A3	Звукоотражающий	150	60	210	60	210	-10	150	-10

Таблица 5 - Координаты вершин прямоугольных контуров на рисунке 4 (Т05)

z, м	z, м		y, м
z, м	min	max	min	max
0	0	120	-10	60
0	120	210	-10	60
10	185	205	-5	55

5.2.4 Т06 - Плоская поверхность с неоднородными акустическими свойствами и протяженным препятствием

А1 - область пористого грунта; А2 - область разнородного грунта; A3 - область звукоотражающего грунта; S - источник звука; R - приемник звука; В - препятствие

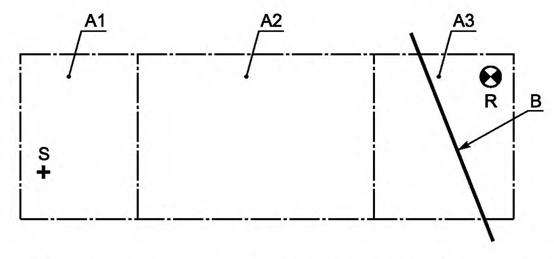

Рисунок 6 - Поверхность с неоднородными акустическими свойствами и протяженным препятствием

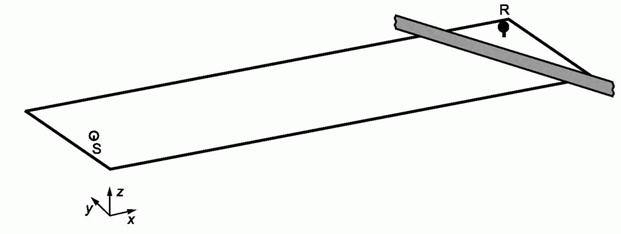

Рисунок 7 - Трехмерное изображение для сценария Т06

Входные данные:

- координаты источника и приемника - таблица 1 (контрольный пример Т01);

- частотный спектр излучения звука - таблица 2 (контрольный пример Т01);

- области с разными акустическими свойствами - таблица 3 (контрольный пример Т04).

Таблица 6 - Координаты препятствия по верхнему краю (Т05)

Угловые точки	x, м	y, м	z, м
S1	100,0	240,0	6,0
S2	265,0	-180,0	6,0

5.2.5 Т07 - Плоская поверхность с неоднородными акустическими свойствами и коротким препятствием

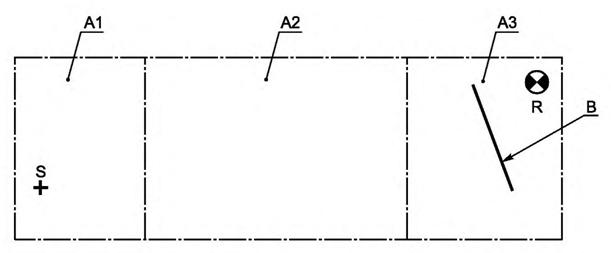

Рисунок 8 - Поверхность с неоднородными акустическими свойствами и коротким препятствием

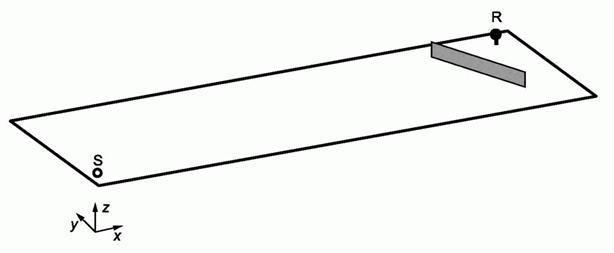

Рисунок 9 - Трехмерное изображение для сценария Т07

Входные данные:

- координаты источника и приемника - таблица 1 (контрольный пример Т01);

- частотный спектр излучения звука - таблица 2 (контрольный пример Т01);

- области с разными акустическими свойствами - таблица 3 (контрольный пример Т04).

Таблица 7 - Координаты препятствия по верхнему краю (Т05)

Угловые точки	x, м	y, м	z, м
S1	175,0	50,0	6,0
S2	190,0	10,0	6,0

5.2.6 T08 - Поверхность переменной высоты с неоднородными акустическими свойствами и коротким препятствием

А1 - область пористого грунта; А2 - область разнородного грунта; A3 - область звукоотражающего грунта; S - источник звука; R - приемник звука; В - препятствие; h - высота, м

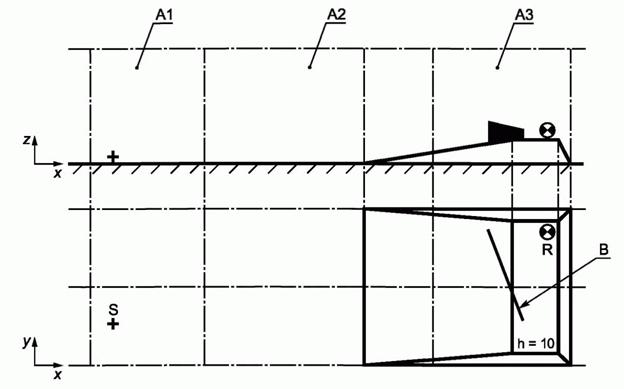

Рисунок 10 - Поверхность разной высоты с неоднородными акустическими свойствами и коротким препятствием

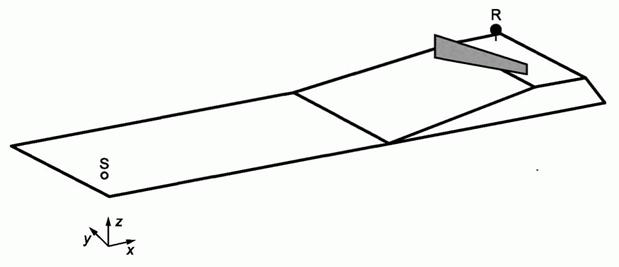

Рисунок 11 - Трехмерное изображение для сценария Т08

Входные данные:

Таблица 8 - Координаты источника S и приемника R

Точка	x, м	y, м	z_rel, м	z_abs, м
S	10	10	1	0
R	200	50	4	14

Частотный спектр излучения звука - таблица 2 (контрольный пример Т01).

Области с разными акустическими свойствами - таблица 3 (контрольный пример Т04).

Координаты вершин прямоугольных контуров - таблица 5 (контрольный пример Т05).

Таблица 9 - Координаты препятствия по верхнему краю (Т05)

Угловые точки	x, м	y, м	z_abs, м
S1	175,0	50,0	17,0
S2	190,0	10,0	14,0

5.2.7 Т09 - Плоская поверхность с однородными акустическими свойствами и зданием кубической формы, приемник на малой высоте

S - источник звука; R - приемник звука; Н - объект

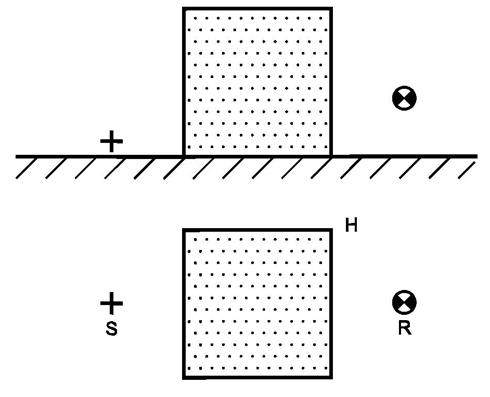

Рисунок 12 - Экранирующее здание кубической формы между источником и приемником, расположенным на малой высоте

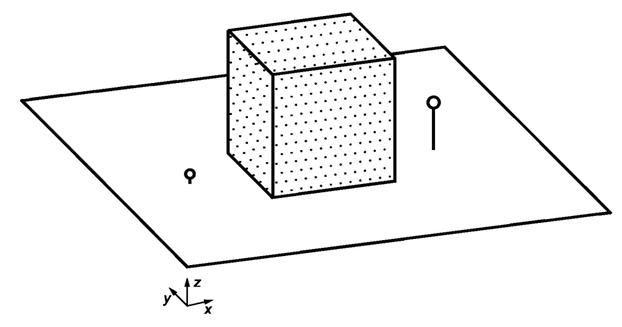

Рисунок 13 - Трехмерное изображение для сценария Т09

Входные данные:

Таблица 10 - Координаты источника S и приемника R (Т09)

Точка	x, м	y, м	z, м
S	50	10	1
R	70	10	4

Частотный спектр излучения звука - таблица 2 (контрольный пример Т01).

Разнородный грунт (например, G = 0,5).

Таблица 11 - Координаты углов здания кубической формы высотой 10 м в плане (Т09)

Угловые точки, N	x, м	y, м
1	55	5
2	65	5
3	65	15
4	55	15

5.2.8 Т10 - Плоская поверхность с однородными акустическими свойствами и зданием кубической формы, приемник на большой высоте

S - источник звука; R - приемник звука

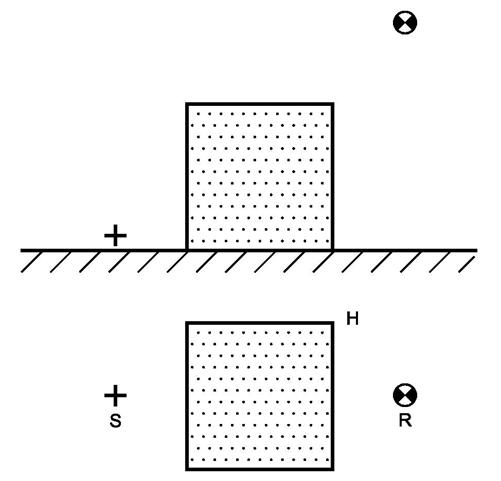

Рисунок 14 - Экранирующее здание кубической формы между источником и приемником, расположенным на большой высоте

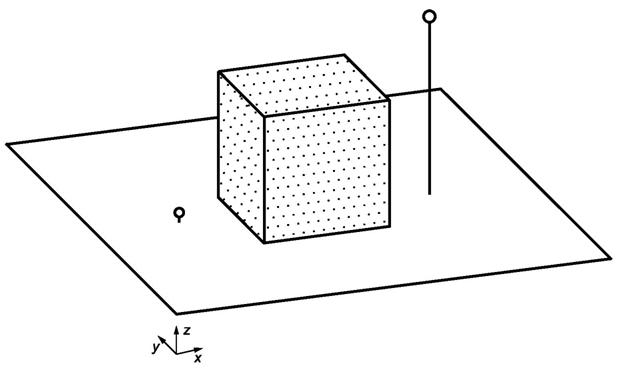

Рисунок 15 - Трехмерное изображение для сценария Т10

Входные данные:

Таблица 12 - Координаты источника S и приемника R (Т10)

Точка	x, м	y, м	z, м
S	50	10	1
R	70	10	15

Частотный спектр излучения звука - таблица 2 (контрольный пример Т01).

Разнородный грунт (например, G = 0,5).

Координаты углов здания кубической формы высотой 10 м в плане - таблица 11 (контрольный пример Т09).

5.2.9 Т11 - Плоская поверхность с однородными акустическими свойствами и зданием призматической формы, приемник на малой высоте

S - источник звука; R - приемник звука

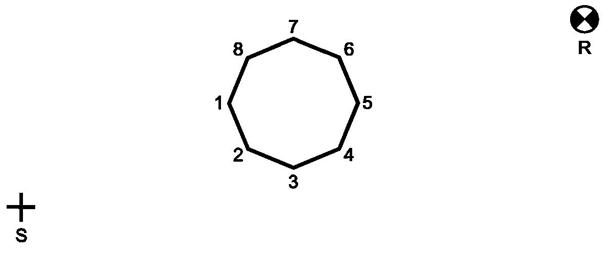

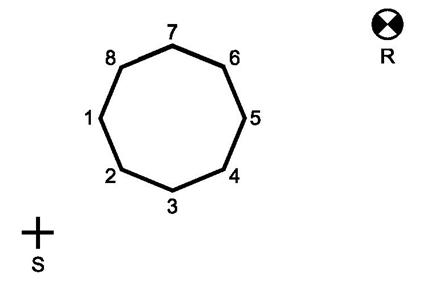

Рисунок 16 - Экранирующее здание призматической формы между источником и приемником, расположенным на малой высоте

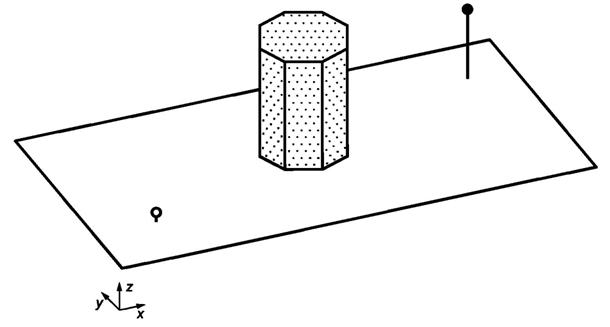

Рисунок 17 - Трехмерное изображение для сценария Т11

Входные данные:

Таблица 13 - Координаты источника S и приемника R (Т11)

Точка	x, м	y, м	z_rel, м
S	0	10	1
R	30	20	6

Частотный спектр излучения звука - таблица 2 (контрольный пример Т01).

Разнородный грунт (например, G = 0,5).

Таблица 14 - Координаты углов здания призматической формы высотой 10 м в плане (Т09)

Угловые точки, N	х, м	y, м
1	10,96	15,50
2	12,00	13,00
3	14,50	11,96
4	17,00	13,00
5	18,04	15,50
6	17,00	18,00
7	14,50	19,04
8	12,00	18,00

5.2.10 Т12 - Поверхность переменной высоты с неоднородными акустическими свойствами и здание призматической формы

А1 - область разнородного грунта; А2 - область пористого грунта; A3 - область звукоотражающего грунта; S - источник звука; R - приемник звука; h - высота, м

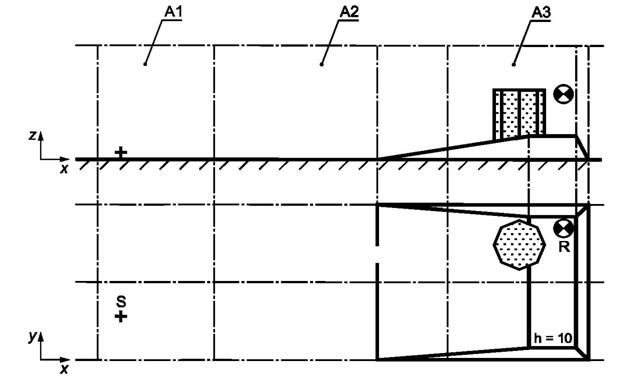

Рисунок 18 - Поверхность разной высоты с неоднородными акустическими свойствами и здание призматической формы

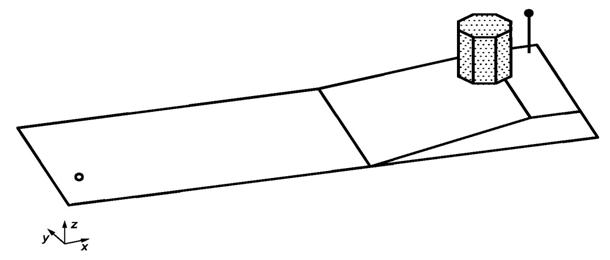

Рисунок 19 - Трехмерное изображение для сценария Т12

Входные данные:

Таблица 15 - Координаты источника S и приемника R (Т12)

Точка	x, м	y, м	z, м
S	10	10	1
R	200	50	28,5

Частотный спектр излучения звука - таблица 2 (контрольный пример Т01).

Границы областей с разными высотами поверхности - таблица 5 (контрольный пример Т05).

Таблица 16 - Координаты границ областей с разными свойствами грунта

Область	Тип грунта	Координаты
Область	Тип грунта	x₁, м	y₁, м	х₂, м	y₂, м	х₃, м	y₃, м	х₄, м	y₄, м
А1	разнородный	0	60	50	60	50	-10	0	-10
А2	пористый	50	60	150	60	150	-10	50	-10
A3	звукоотражающий	150	60	210	60	210	-10	150	-10

Таблица 17 - Координаты углов здания призматической формы высотой 30 м в плане

Угловые точки, N	x, м	y, м
1	169,39	41,00
2	172,50	33,50
3	180,00	30,39
4	187,50	33,50
5	190,61	41,00
6	187,50	48,50
7	180,00	51,61
8	172,50	48,50

5.2.11 Т13 - Плоская поверхность с однородными акустическими свойствами и зданием призматической формы, приемник на большой высоте

S - источник звука; R - приемник звука

Рисунок 20 - Плоская поверхность с однородными акустическими свойствами и здание призматической формы, приемник на большой высоте

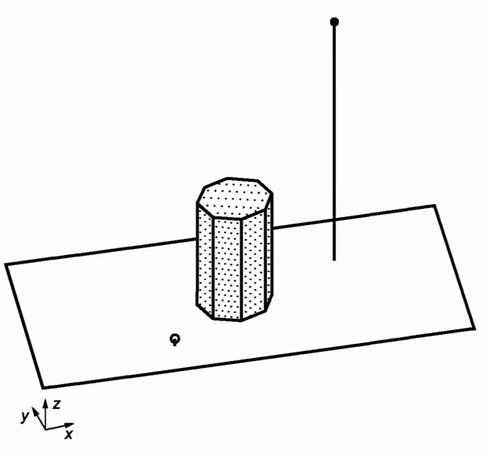

Рисунок 21 - Трехмерное изображение для сценария Т13

Входные данные:

Таблица 18 - Координаты источника S и приемника R (Т13)

Точка	x, м	y, м	z, м
S	8	10	1
R	25	20	23

Частотный спектр излучения звука - таблица 2 (контрольный пример Т01).

Звукоотражающий грунт (например, G = 0,2).

Координаты углов здания призматической формы высотой 10 м в плане - таблица 14 (контрольный пример Т11).

5.2.12 Т14 - Плоская поверхность с однородными акустическими свойствами и три здания

S - источник звука; R - приемник звука; Н1, Н2, Н3 - здания

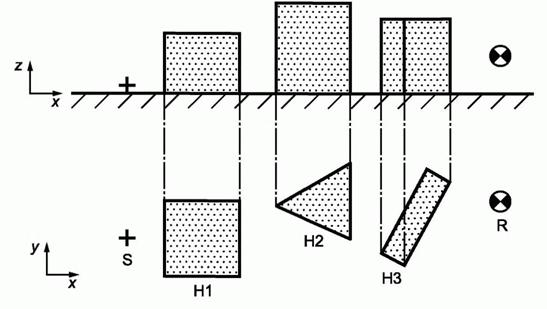

Рисунок 22 - Три экранирующих здания (Н1, Н2, Н3) между источником и приемником

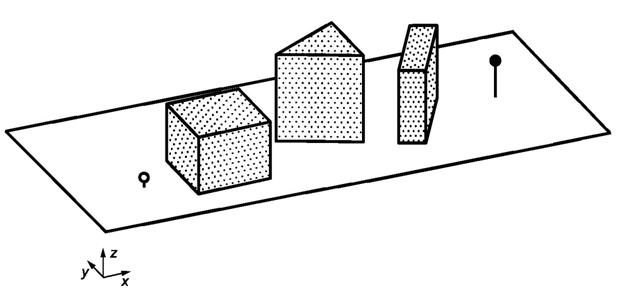

Рисунок 23 - Трехмерное изображение для сценария Т14

Входные данные:

Таблица 19 - Координаты источника S и приемника R (Т14)

Точка	x, м	y, м	z, м
S	50	10	1
R	100	15	5

Частотный спектр излучения звука - таблица 2 (контрольный пример T01).

Разнородный грунт (например, G = 0,5).

Таблица 20 - Координаты углов трех зданий высотой z в плане

Угловые точки, N	Здание 1			Здание 2			Здание 3
Угловые точки, N	х, м	y, м	z, м	х, м	y, м	z, м	х, м	y, м	z, м
1	55,00	5,00	8,00	70,00	14,50	12,00	90,11	19,48	10,00
2	65,00	5,00	8,00	80,00	10,17	12,00	93,27	17,78	10,00
3	65,00	15,00	8,00	80,00	20,17	12,00	87,27	6,61	10,00
4	55,00	15,00	8,00	-	-	-	84,11	8,31	10,00

5.2.13 Т15 - Поверхность переменной высоты с неоднородными акустическими свойствами и звукоотражающим барьером

А1 - область пористого грунта; А2 - область разнородного грунта; A3 - область звукоотражающего грунта; S - источник звука; R - приемник звука; В - барьер; h - высота, м

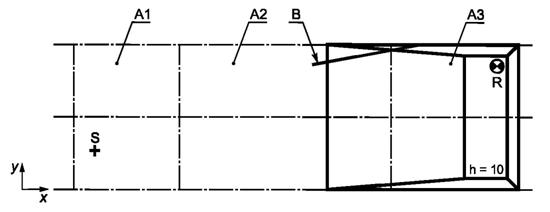

Рисунок 24 - Сценарий, аналогичный Т05, но со звукоотражающим барьером

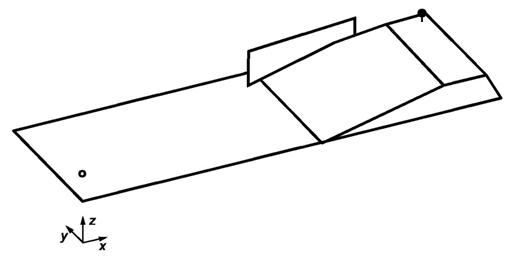

Рисунок 25 - Трехмерное изображение для сценария Т15

Входные данные, как в контрольном примере Т05, но со звукоотражающим барьером.

Координаты вершин прямоугольных контуров - таблица 5 (контрольный пример Т05).

Таблица 21 - Координаты барьера по верхнему краю

Угловые точки	х, м	y, м	z, м
S1	114,0	52,0	15,0
S2	170,0	60,0	15,0

Таблица 22 - Коэффициенты звукопоглощения в октавных полосах на поверхности барьера

Величина	Единица измерения	Значения
f	Гц	63	125	250	500	1000	2000	4000	8000
α_barrier	-	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,5

6 Интерфейс обеспечения качества

Формат представления данных, обеспечивающий обмен данными между программными продуктами с подтвержденным качеством (QA-формат), - согласно [2].

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов национальным стандартам

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального стандарта

ISO 17534-1:2015

IDT

ГОСТ Р 56234.1-2019 "Акустика. Программное обеспечение для расчетов уровней шума на местности. Часть 1. Требования к качеству и его обеспечение"

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта:

- IDT - идентичный стандарт.

Библиография

[1]	ISO 9613-2:1996, Acoustics - Attenuation of sound during propagation outdoors - Part 2: General method of calculation
[2]	Dokumentation zur Qualitätssicherung von Software zur Geräuschimmissionsberechnung nach DIN 45687; 1. Dokumentation-QSI-Datenschnittstelle-DIN 45687 - Fassung 2011-07.1, Beuth Verlag, Germany (English in preparation; en: Documentation for quality assurance of software for the calculation of sound exposure outdoors; 1 Documentation-QSI-Data-lnterface-DIN 45687 - Version 2011-07.1)
