ГОСТ 31196.2-2012 (IEC 60269-2:1986) ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ. Часть 2. ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ПРЕДОХРАНИТЕЛЯМ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ

ГОСТ 31196.2-2012 (IEC 60269-2:1986) ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ. Часть 2. ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ПРЕДОХРАНИТЕЛЯМ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ

Введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 841-ст
Межгосударственный стандарт ГОСТ 31196.2-2012 (IEC 60269-2:1986)
"ПРЕДОХРАНИТЕЛИ ПЛАВКИЕ НИЗКОВОЛЬТНЫЕ. Часть 2. ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К ПЛАВКИМ ПРЕДОХРАНИТЕЛЯМ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ"

Low-voltage fuses. Part 2. Supplementary requirements for fuses for industrial application

Дата введения - 1 января 2014 г.

Введен впервые

Предисловие

Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 Подготовлен Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры (ООО "ВНИИэлектроаппарат")

2 Внесен Федеральным агентством по техническому регулированию и метрологии

3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41)

За принятие проголосовали:

Краткое наименование страны по MK (ИСО 3166) 004-97

Код страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального по стандартизации органа

Азербайджан

AZ

Азстандарт

Беларусь

BY

Госстандарт Республики Беларусь

Казахстан

KZ

Госстандарт Республики Казахстан

Киргизия

KG

Кыргызстандарт

Молдова

MD

Молдова-Стандарт

Россия

RU

Росстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 841-ст межгосударственный стандарт ГОСТ 31196.2-2012 (IEC 60269-2:1986) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

5 Настоящий стандарт является модифицированным по отношению к международному стандарту IEC 60269-2:1986 Low-voltage fuses. Part 2. Supplementary requirements for fuses for industrial application (Предохранителиплавкиенизковольтные. Часть 2. Дополнительные требования к плавким предохранителям промышленного назначения).

Степень соответствия - модифицированная (MOD).

Стандарт подготовлен на основе применения ГОСТ Р 50339.1-92 (МЭК 269-2-86)

6 Введен впервые

Введение

Настоящий стандарт применяется совместно с ГОСТ IEC 60269-1-2012 "Предохранители плавкие низковольтные. Часть 1. Общие требования (МЭК 60269-1:2006 "Low-voltage fuses. Part 1. General requirements" и дополняет или исключает соответствующие разделы и/или пункты ГОСТ IEC 60269-1.

Настоящий стандарт распространяется на плавкие предохранители, предназначенные для применения, в основном, в промышленных установках, и устанавливает нормы, правила и методы испытаний, которые дополняют или исключают соответствующие разделы и/или пункты ГОСТ IEC 60269-1.

Нумерация пунктов и таблиц данного стандарта аналогична нумерации по ГОСТ IEC 60269-1, дополнительные таблицы обозначены прописными латинскими буквами.

1 Общие положения

Плавкие предохранители промышленного назначения должны соответствовать всем требованиям настоящего стандарта и стандарта ГОСТ IEC 60269-1.

1.1 Область распространения

Требования настоящего стандарта предъявляют к плавким предохранителям, эксплуатируемым в промышленных установках, в которых плавкие вставки предохранителей доступны для эксплуатации и замены только уполномоченному на это квалифицированному персоналу.

1.2 Цель

В настоящем стандарте устанавливают следующие характеристики плавких предохранителей:

- минимальная номинальная отключающая способность;

- времятоковые характеристики;

- характеристики I2t;

- стандартные конструкционные характеристики;

- потери мощности и рассеиваемая мощность.

4 Классификация

Плавкие предохранители классифицируют в соответствии с классификацией системы плавких предохранителей, к которой они принадлежат.

5 Характеристики плавких предохранителей

5.3.2 Номинальные токи держателей плавких предохранителей должны соответствовать указанным в ГОСТ 31196.3.

5.5 Номинальные потери мощности в плавкой вставке и номинальная мощность, рассеиваемая держателем

Номинальные потери и рассеиваемая мощность характеризуют систему плавких предохранителей.

Их значения для систем плавких предохранителей указаны в ГОСТ 31196.3.

5.6 Пределы времятоковых характеристик

Пределы времятоковых характеристик плавких вставок gG и gM при температуре окружающего воздуха 20°С приведены в таблицах 2 и 3 ГОСТ IEC 60269-1.

Пределы времятоковых характеристик плавких вставок аМ при температуре окружающего воздуха 20°С приведены в таблице А и на рисунке 1. Стандартизованные значения коэффициентов:

- K0 = 1,5;

- K1 = 4;

- K2 = 6,3,

Таблица А - Предельные значения времен отключения и преддугового для плавких вставок аМ для любого номинального тока In

Ток срабатывания

4 In

6,3 In

8 In

10 In

12,5 In

19 In

Время отключения, с, не более

-

60

-

-

0,5

0,1

Преддуговое время, с, не более

60

-

0,5

0,2

-

-

5.7.2 Минимальная отключающая способность

Значения минимальной отключающей способности должны соответствовать указанным в таблице В.

Таблица В - Минимальная отключающая способность

Номинальное напряжение Un, В

Отключающая способность, кА

До 660 включ. переменного тока

" 750 " постоянного тока

50

25

6 Маркировка

Дополнительно к требованиям ГОСТ IEC 60269-1 устанавливают:

6.1 маркировку держателей - габарит;

6.2 маркировку плавких вставок:

- габарит или его обозначение;

- номинальную отключающую способность.

7.7 Характеристика I2t

Наибольшие допустимые значения I2t для плавких вставок аМ указаны в таблице С при испытательном напряжении 1,1 Un в условиях испытания 2 для плавких вставок с наибольшим номинальным током для каждой однородной серии.

Таблица С - Наибольшие допустимые значения I2t для плавких вставок аМ при ожидаемых токах, соответствующих преддуговому времени, не более 0,01 с

Номинальное напряжение Un, В

I2t, A2·c

До 400

18 I2t

Св. 400 до 500 включ.

24 I2t

" 500 " 660 "

35 I2t

8 Испытания

8.4.3.3 Проверка времятоковых характеристик и их граничных значений

8.4.3.3.2 Проверка граничных значений

Приведенные ниже испытания можно проводить при пониженном напряжении.

Для плавких вставок аМ дополнительно к указанным в ГОСТ IEC 60269-1 проводят испытания при токах, указанных в 1-й строке таблицы А.

Плавкая вставка должна сработать в течение времен, указанных во 2-й строке таблицы А при соответствующих им токах, и не должна сработать в течение времен, указанных в 3-й строке таблицы А при соответствующих им токах.

8.9.1 Проверка термостойкости держателя

Держатели, оснащенные плавкими вставками с максимальными потерями мощности, соответствующими рассеиваемой держателями энергии, должны предварительно быть испытаны на воздействие циклических токов согласно 8.4.3.2 ГОСТ IEC 60269-1. После охлаждения до нормальной температуры следует проверить отключающую способность при токе I1 в соответствии с п. 8.5 ГОСТ IEC 60269-1.

Плавкие вставки, корпус или наполнитель которых содержит органическое вещество, должны подвергаться такому же испытанию при токах I1 и I5.

8.11.1 Механическая прочность

8.11.1.1 Механическая прочность держателей

Держатель, оснащенный эталонной плавкой вставкой согласно ГОСТ IEC 60269-1 либо плавкой вставкой с наибольшими значениями номинального тока и потерь мощности, допустимыми для данного держателя, должен быть подвергнут испытанию на превышение температуры при номинальном токе.

В конце испытания на превышение температуры плавкую вставку следует 100 раз вставить в основание предохранителя и извлечь из него.

По завершении этих испытаний все части должны оставаться целыми и нормально функционировать.

Соблюдение этих требований должно проверяться дополнительным испытанием на превышение температуры при номинальном токе. В результате этого испытания превышение температуры частей не должно увеличиться более чем на 5 К или больше чем на 15% по сравнению с результатами испытаний на превышение температуры, проведенных перед испытанием на механическую прочность.

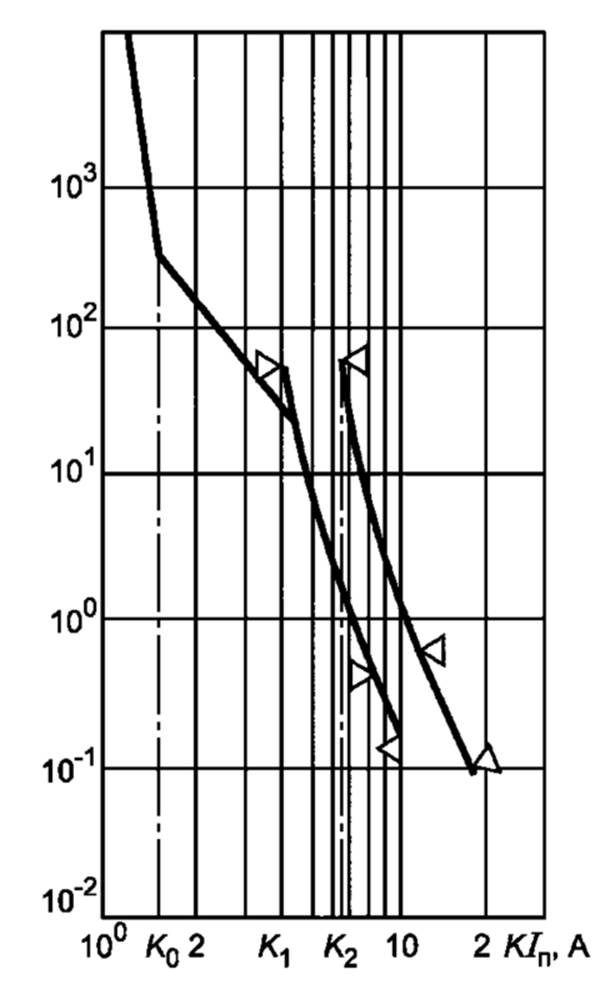

"Рисунок 1 - Времятоковые характеристики плавких вставок аМ (при любом номинальном токе)"
