Введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2014 г. N 179-ст
Межгосударственный стандарт ГОСТ ISO 21573-1-2013
"МАШИНЫ И ОБОРУДОВАНИЕ СТРОИТЕЛЬНЫЕ. БЕТОНОНАСОСЫ. Часть 1. ТЕРМИНОЛОГИЯ И ТЕХНИЧЕСКИЕ УСЛОВИЯ НА ПОСТАВКУ"
Building construction machinery and equipment. Concrete pumps. Part 1. Terminology and commercial specifications
Дата введения - 1 января 2015 г.
Введен впервые
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 Подготовлен Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 Внесен Техническим комитетом по стандартизации ТК 267 "Строительно-дорожные машины и оборудование"
3 Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 63-П от 27 декабря 2013 г)
За принятие проголосовали:
|
Краткое наименование страны по МК (ИСО 3166) 004-97
|
Код страны по МК (ИСО 3166) 004-97
|
Сокращенное наименование национального органа по стандартизации
|
|
Азербайджан
|
AZ
|
Азстандарт
|
|
Армения
|
AM
|
Минэкономики Республики Армения
|
|
Беларусь
|
BY
|
Госстандарт Республики Беларусь
|
|
Киргизия
|
KG
|
Кыргызстандарт
|
|
Молдова
|
MD
|
Молдова-Стандарт
|
|
Россия
|
RU
|
Росстандарт
|
|
Узбекистан
|
UZ
|
Узстандарт
|
4 Настоящий стандарт идентичен международному стандарту ISO ISO 21573-1:2008 Building construction machinery and equipment - Concrete pumps - Part 1: Terminology and commercial specifications (Машины и оборудование строительные. Бетононасосы. Часть 1. Терминология и технические условия на поставку).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в национальных органах по стандартизации.
Международный стандарт разработан Техническим комитетом по стандартизации ISO/TC 127 "Машины землеройные" Международной организации по стандартизации (ISO) и утвержден Европейским комитетом по стандартизации CEN в качестве европейского стандарта без внесения изменений.
Перевод с английского языка (en).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
Разработанный стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а так же стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза "О безопасности машин и оборудования".
5 Приказом Федерального агентства по техническому регулированию и метрологии от 19 марта 2014 г. N 179-ст межгосударственный стандарт ГОСТ ISO 21573-1-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
6 Введен впервые
1 Область применения
Настоящий стандарт устанавливает терминологию и определения для бетононасосов, используемых на строительных площадках для подачи бетонной смеси к месту ее укладки.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ISO 11375:1998, Building construction machinery and equipment - Terms and definitions (Машины и оборудование для строительства зданий. Термины и определения)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 бетононасос поршневого типа (piston-type concrete pump): Бетононасос периодического действия, подающий бетонную смесь в бетоновод с помощью поршневого насоса (см. рисунок А.1).
3.2 бетононасос роторного типа (rotary-type concrete pump): Бетононасос постоянного действия, подающий бетонную смесь в бетоновод с помощью роторного насоса (см. рисунки А.6, А.7, А.8 и А.9).
3.3 бетононасос стационарного типа (stationary-type concrete pump): Установленный на салазках, рельсах или колесном шасси бетононасос, предназначенный для долговременной работы на стройплощадке (см. рисунок А.13).
3.4 система клапанов бетононасосов поршневого типа (piston-type concrete-pump's valve system): Система, состоящая из запорных клапанов, попеременно перекрывающих и открывающих подачу бетонной смеси из приемного бункера к поршневому насосу и далее в бетоновод (см. рисунки А.2, А.3, А.4 и А.5).
Примечание - Клапаны синхронизированы таким образом, что в момент подачи бетонной смеси из приемного бункера к поршневому насосу перекрывается клапан на бетоноводе. Различные типы данной системы приведены в таблице 1.
3.5 раздаточная стрела (distributing boom): Стрела бетононасоса в сложенном или разложенном виде, в пределах ее высотных характеристик без учета разгрузочного рукава (см. рисунок А.14).
Примечание - Стрела может складываться в вертикальной плоскости и поворачиваться вокруг вертикальной оси. Обычно раздающие резиновые рукава имеют разную длину и их длину учитывают отдельно.
3.6 максимально допустимая крупность заполнителя (maximum applicable aggregate size): Наибольший размер крупного заполнителя бетонной смеси, который может пройти через бетоновод (включая разгрузочную секцию и рукава) без создания заторов/завалов.
3.7 минимально допустимая осадка конуса (подвижность) бетонной смеси (minimum applicable slump): Минимальное значение осадки конуса (подвижности) бетонной смеси для транспортирования бетононасосом.
3.8 расчетная производительность бетононасоса (maximum theoretical pump capacity): Теоретический объем перекачиваемой бетонной смеси, при максимальной частоте работы поршневого/ротационного рабочего органа бетононасоса (мин-1).
Примечание - Практическую производительность рассчитывают из коэффициента эффективности и расчетной производительности бетононасоса. При использовании бетонной смеси с "осадкой конуса" (подвижностью) от 18 до 21 см, коэффициент эффективности - около 90%.
Qth =(π×d2/4)×s×n×10-9
Qa=Qth×ην
где Qth - расчетная производительность бетононасоса, м3/ч;
Qa- практическая производительность бетононасоса, м3/ч;
d - диаметр бетонотранспортного цилиндра, мм;
s - ход поршня, мм;
n - частота хода поршня, час-1;
ην- коэффициент эффективности (от 0,8 до 0,9).
4 Классификация бетононасосов
Бетононасосы классифицируют по следующим признакам (см. таблицу 1):
- тип рабочего органа;
- способ транспортирования;
- способ подачи бетонной смеси;
- вспомогательный способ подачи бетонной смеси.
Таблица 1 - Классификация бетононасосов
|
Классификация
|
Тип
|
Конструкция
|
Примечания
|
|
Тип рабочего органа
|
Поршневой
|
Гидравлический
|
Рисунок 1
|
|
Механический
|
-
|
|
Однопоршневой
|
-
|
|
Многопоршневой
|
Рисунок 1
|
|
Роторный
|
Вакуумный
|
Рисунок 6, 7
|
|
Шланговый
|
Рисунок 8, 9
|
|
Способ транспортирования
|
Мобильные самоходные
|
На автомобильном шасси
|
ISO 11375, рисунок 41
|
|
Мобильные несамоходные
|
На автомобильных прицепах
|
ISO 11375, рисунок 42
|
|
На прицепах для железных дорог
|
-
|
|
На прицепах грузовых автомобилей
|
-
|
|
Стационарные
|
На полозьях/Стационарно монтируемые
|
Рисунок 11
|
|
На прицепах высокой проходимости
|
ISO 11375, рисунок 42
|
|
Способ подачи бетонной смеси
|
С интегрированной раздаточной стрелой
|
На автомобильном шасси
|
ISO 11375, рисунок 41
|
|
На прицепе
|
ISO 11375, рисунок 43
|
|
С отдельной раздаточной стрелой
|
Установленной на башне
|
ISO 11375, рисунок 44
|
|
С шарнирно-сочлененной стрелой
|
-
|
|
С бетоноводом
|
С бетоноводом (трубой или рукавом), подающим бетонную смесь непосредственно к месту заливки
|
-
|
|
Вспомогательный способ подачи бетонной смеси
|
Под давлением воздуха
|
Торкретирование
|
-
|
5 Сведения, предоставляемые изготовителем/поставщиком
5.1 Основные характеристики
Основные характеристики должны содержать следующую информацию:
- модель и тип;
- наименование изготовителя;
- расчетную производительность, м3/ч;
- расчетное давление на бетонную смесь, МПа;
- диаметр бетонотранспортного поршня, мм;
- ход бетонотранспортного поршня, мм;
- частота работы бетонотранспортного поршня, мин-1;
- пропускной диаметр запорного клапана бетононасоса, мм;
- объем приемного бункера, м3;
- мощность двигателя, кВт;
- допустимый угол установки бетононасоса в рабочем состоянии, °;
- эксплуатационная масса, кг.
Примечание - Эксплуатационная масса бетононасоса включает в себя:
- готовый к работе бетононасос;
- с кабиной или без (должно быть указано);
- включая стандартную комплектацию;
- с учетом оператора массой 75 кг;
- с полностью заправленным топливным баком;
- с полностью заправленными эксплуатационными жидкостями (вода, антифриз, смазочные и гидравлические жидкости).
Завод-изготовитель должен предоставить покупателю информацию для сопоставления максимальной расчетной высоты подачи и максимального давления бетонной смеси в бетоноводе машины.
5.2 Требования к бетонной смеси
Требования к бетонной смеси должны включать следующую информацию:
- максимально допустимая крупность заполнителя бетонной смеси;
- минимально допустимая осадка конуса (подвижность) бетонной смеси.
5.3 Привод
Указать следующее:
- по двигателю шасси и дополнительной трансмиссии привода гидравлической системы;
- по отдельному двигателю и трансмиссии привода гидравлической системы.
5.4 Геометрические размеры
Указать следующее:
- габаритные размеры:
- длина, L (мм);
- ширина, W (мм);
- высота, Н (мм);
- база, L1 (мм);
- высота загрузки приемного бункера, Н1 (мм);
- высотные характеристики стрелы, (м).
Максимально доступная область подачи стрелой, см. на рисунке 14.
5.5 Устройство очистки труб бетоновода
Указать следующее:
- модель;
- метод очистки (водяной или пневматический);
- производительность:
- скорость подачи, л/мин;
- давление подачи, МПа.
5.6 Устройство очистки шасси
Указать следующее:
- модель;
- объем бака воды для очистки, л.
5.7 Раздаточная стрела
- модель;
- максимальная высота подачи, м;
- максимальный вылет подачи, м;
- опорно-поворотное устройство:
- модель;
- углы поворота α, β, γ, δ (см. рисунок 14), °;
- диаметр труб бетоновода, мм;
- длина раздаточного рукава, м;
- количество секций стрелы;
- масса раздаточной стрелы, кг.
5.8 Выносные опоры (аутригеры)
Указать следующее:
- модель;
- максимальная ширина выдвижения:
- передних, мм;
- задних, мм;
- максимально допустимая вертикальная нагрузка на каждую выносную опору, Н.
5.9 Гидравлическая система
Указать следующее:
а) количество гидронасосов;
b) объем бака гидравлической жидкости, л;
c) гидрораспределитель с обычным или пропорциональным управлением.
Для каждого гидронасоса:
- назначение (привод цилиндров бетононасоса, привод запорных клапанов, привод механизма стрелы, привод выносных опор, привод мешалки приемного бункера);
- модель;
- производительность, л/мин;
- давление подачи, МПа.
5.10 Шасси автобетононасоса
Основные данные:
- модель;
- грузоподъемность, Н;
- количество осей;
- максимально допустимая нагрузка на оси:
- переднюю, Н;
- заднюю, Н;
- характеристики двигателя:
- модель;
- мощность/скорость вращения двигателя, кВт/мин-1;
- максимальный крутящий момент/скорость вращения двигателя, Нм/мин-1;
- объем двигателя, м3;
- объем топливного бака, л.
5.11 Шасси бетононасоса, установленного на прицепе
Основные данные:
- модель;
- тип шасси прицепа: одноосное или двухосное;
- грузоподъемность, Н;
- допустимая нагрузка на ось, Н.
5.12 Навесное оборудование и инструмент
Основные данные:
- пульт дистанционного управления (если имеется);
- инструкция по эксплуатации;
- вспомогательный инструмент;
- запасные и расходные части;
- технические характеристики обжимных соединений бетоновода.
Приложение А
(справочное)
Примеры конструкций бетононасосов и их компонентов
1 - гидравлический распределитель; 2 - поршень бетонотранспортного цилиндра; 3 - приемный бункер; 4 - поворотная труба; 5 - гидроцилиндр; 6 - бетонотранспортный цилиндр бетононасоса; 7 - гидроцилиндр (клапан); 8 - защитная плита (расходный материал); 9 - защитное кольцо (расходный материал); 10 - выходное отверстие
"Рисунок А.1 - Конструкция поршневого бетононасоса с поворотным клапаном"
1 - гидроцилиндр; 2 - направляющие шторки; 3 - зона всасывания; 4 - шторка; 5 - зона нагнетания; 6 - корпус шторочного механизма; 7 - бетонотранспортный цилиндр бетононасоса
"Рисунок А.3 - Конструкция и принцип работы бетононасоса шторочной системы вертикального типа"
1 - приемный бункер; 2 - поворотный клапан; 3 - разгрузочная труба; 4 - зона разгрузки-загрузки; 5 - бетонотранспортный цилиндр бетононасоса
"Рисунок А.4 - Конструкция и принцип работы бетононасоса с поворотным клапаном"
1 - приемный бункер; 2 - гидроцилиндр шибера; 3 - бетонотранспортный цилиндр бетононасоса; 4 - коническая труба; 5 - поворотная труба; 6 - коническая поворотная труба; 7 - выходная труба; 8 - защита от крупного заполнителя; 9 - поворотный клапан
"Рисунок А.5 - Конструкция и принцип работы системы поворотного клапана"

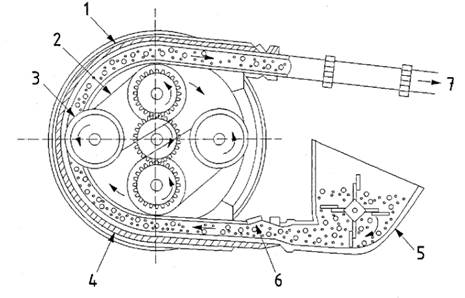

1 - резиновая подушка; 2 - приводная цепь; 3 - резиновый ролик; 4 - эластичная труба бетононасоса; 5 - приемный бункер бетона; 6 - зона всасывания; 7 - зона нагнетания
"Рисунок А.6 - Конструкция и принцип работы бетононасоса роторного принципа действия"
1 - ведущий ролик; 2 - корпус бетононасоса; 3 - рама ротора; 4 - крышка; 5 - колодки; 6 - разгрузочная труба; 7 - разгрузочный шланг; 8 - поддерживающая траверса; 9 - резиновая подушка; 10 - резиновый ролик; 11 - роликовое колесо; 12 - резиновая подушка; 13 - всасывающая труба; 14 - ротор; 15 - дренажное отверстие
"Рисунок А.7 - Конструкция роторного бетононасоса вакуумного типа"
1 - корпус бетононасоса; 2 - резиновая подушка; 3 - эластичный рукав; 4 - гидромотор; 5 - настроечный винт; 6 - резиновый ролик; 7 - всасывающая труба; 8 - ведущий ролик (A); 9 - ведущий ролик (B); 10 - нагнетающая труба; 11 - индикатор настройки; 12 - направление вращения
"Рисунок А.8 - Конструкция роторного бетононасоса с заменяемым эластичным рукавом"
1 - корпус бетононасоса; 2 - гидромотор; 3 - ведущий ролик; 4 - эластичный рукав; 5 - всасывающая труба; 6 - привод настройки давления в трубах; 7 - нагнетающая труба; 8 - подшипник; 9 - давящий ролик; 10 - ротор
"Рисунок А.9 - Конструкция роторного бетононасоса с заменяемым эластичным рукавом (с двойным роликом)"
1 - автомобильное шасси; 2 - опорно-поворотное устройство; 3 - радиатор; 4 - масляный бак; 5 - стрела; 6 - панель управления; 7 - приемный бункер; 8 - бетоновод; 9 - рабочий клапан бетононасоса; 10 - задние выносные опоры (аутригеры); 11 - бетонотранспортный цилиндр; 12 - водяной насос; 13 - передние выносные опоры (аутригеры); L - габаритная длина; L1 - база; W - габаритная ширина; H - габаритная высота; H1 - высота загрузки приемного бункера бетононасоса
"Рисунок А.10 - Автобетононасос с раздаточной стрелой"
1 - автомобильное шасси; 2 - бак для воды; 3 - радиатор; 4 - аккумулятор; 5 - масляный бак;6 - гидроклапан; 7 - панель управления; 8 - приемный бункер бетононасоса; 9 - рабочий клапан бетононасоса; 10 - бетонотранспортный цилиндр бетононасоса; 11 - водяной насос; L - габаритная длина; L1 - база; W - габаритная ширина; H - габаритная высота; H1 - высота загрузки приемного бункера бетононасоса
"Рисунок А.11 - Автобетононасос с подсоединением к бетонораздаточной линии"
1 - приемный бункер; 2 - рабочий клапан бетононасоса; 3 - масляный бак; 4 - панель управления; 5 - воздушный фильтр; 6 - дизельный двигатель; 7 - глушитель; 8 - аутригер; 9 - аккумулятор; 10 - бетонотранспортный цилиндр бетононасоса; 11 - соединительная труба; L - габаритная длина; W - габаритная ширина; H - габаритная высота; H1 - высота загрузки приемного бункера бетононасоса
"Рисунок А.12 - Бетононасос на шасси прицепа"
1 - радиатор двигателя; 2 - воздушный фильтр; 3 - радиатор масла; 4 - панель управления;5 - приемный бункер бетононасоса; 6 - зона всасывания со шторками; 7 - бетонотранспортный цилиндр бетононасоса; 8 - гидроцилиндр; L - габаритная длина; W - габаритная ширина; H - габаритная высота; H1 - высота загрузки приемного бункера бетононасоса
"Рисунок А.13 - Бетононасос стационарного типа"
H - высота разгрузки; α - угол подъема первой секции стрелы; β - угол складывания второй секции стрелы; γ - угол складывания третьей секции стрелы; δ - угол складывания четвертой секции стрелы; θ - угол поворота; a – L1 горизонтальный вылет стрелы; b – L2 база аутригеров; c – W1 ширина выдвижения передних аутригеров; d – W2 ширина выдвижения задних аутригеров
"Рисунок А.14 - Область разгрузки бетононасоса с раздаточной стрелой"
Приложение ДА
(справочное)
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам
Таблица ДА
|
Обозначение и наименование ссылочного международного стандарта
|
Степень соответствия
|
Обозначение и наименование соответствующего межгосударственного стандарта
|
|
ISO 11375 Машины и оборудование для строительства зданий. Термины и определения
|
-
|
*
|
|
* Соответствующий межгосударственный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
|
